Quando os certificados de laminação estão ausentes, medir com precisão uma viga de aço torna-se crucial para segurança, conformidade e continuidade do projeto. Seja para verificar o peso das vigas, confirmar o peso de uma viga I ou distinguir entre perfis cantoneira vs perfil U, métodos de verificação em campo—como medição com paquímetro, levantamento dimensional e cálculo de peso baseado em densidade—são essenciais para usuários, equipes de compras e gerentes de qualidade. Este FAQ explica técnicas práticas e alinhadas com padrões para medir vigas de aço, vigas mestras, barras quadradas, barras redondas e mais—garantindo confiabilidade mesmo sem documentação. Respaldado pela expertise da Hongteng Fengda como fabricante e exportadora confiável de estruturas de aço da China, esses métodos apoiam compradores globais na América do Norte, Europa e além.

Por Que a Verificação em Campo É Não Negociável Sem Certificados de Laminação

Os certificados de laminação servem como base legal e técnica da entrega de estruturas de aço—eles validam composição química, propriedades mecânicas, tolerâncias dimensionais e rastreabilidade conforme ASTM A6/A6M, EN 10025 ou GB/T 706. Quando esses documentos são perdidos, arquivados incorretamente ou nunca emitidos, suposições sobre o peso de uma viga I ou geometria da seção transversal tornam-se passivos de alto risco. Por exemplo, uma viga IPE300 nominal de 300×150×6,5×9 mm pode variar até ±0,5 mm na espessura da mesa sob tolerâncias EN 10034—o suficiente para alterar seu peso teórico em 1,2–1,8%. Em estruturas de aço de múltiplos andares, tais discrepâncias se acumulam em centenas de elementos, afetando planejamento de carga de guindaste, projeto de conexões e especificações de proteção contra incêndio.

Pessoal de compras frequentemente enfrenta pressão para "seguir em frente" sem documentação—mas pular a verificação acarreta custos extras com retrabalho, rejeição durante inspeção de terceiros (ex.: TÜV ou UL) ou não conformidade com códigos locais como IBC Capítulo 22 ou Eurocódigo 3. Gerentes de qualidade devem tratar materiais sem documentação como *não verificados até prova em contrário*, não *assumidos conformes*. Por isso, a Hongteng Fengda treina equipes de campo em toda a Ásia Sudeste e Oriente Médio para usar ferramentas calibradas—não palpites—ao validar dimensões de vigas mestras ou confirmar simetria de pernas de cantoneiras antes da instalação.

Protocolos Passo a Passo para Medição em Campo de Seções Estruturais

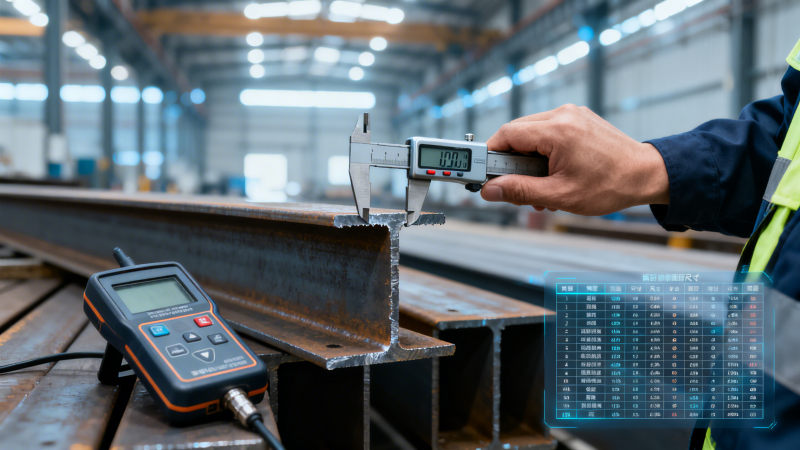

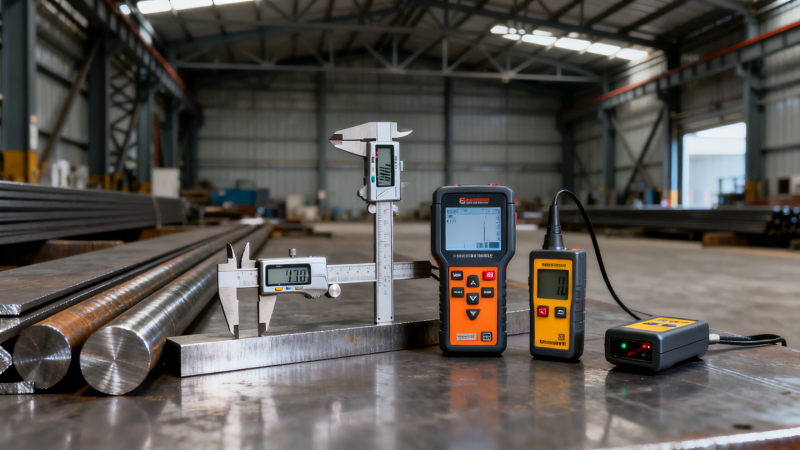

Medição precisa em campo começa com seleção de instrumentos e termina com validação cruzada. Use paquímetros digitais (±0,02 mm de precisão) para espessura de mesa/alma, medidores ultrassônicos para superfícies corroídas ou pintadas e medidores a laser (±1 mm) para verificação de comprimento total e retilineidade. Sempre meça em três locais ao longo de cada elemento: próximo a ambas as extremidades e no meio do vão—para detectar afilamento ou curvatura.

Para confirmação do peso de viga I, registre: (1) largura e espessura da mesa, (2) altura e espessura da alma e (3) comprimento total. Insira os valores na fórmula padrão:  Peso (kg/m) = [2 × Largura da Mesa × Espessura da Mesa + (Altura da Alma − 2 × Espessura da Mesa) × Espessura da Alma] × 7,85  onde 7,85 kg/dm³ é a densidade nominal do aço carbono. Compare o resultado com tabelas publicadas (ex.: ASTM A6 Anexo A ou EN 10365). Desvios >±2,5% exigem análise completa da seção ou testes em laboratório.

Além das Dimensões: Validação de Peso por Densidade e Volume

Medição dimensional sozinha não garante o peso correto de uma viga I—especialmente se o grau de aço difere (ex.: Q235 vs. S355). É aí que a verificação volumétrica de peso agrega autoridade. Corte uma amostra representativa de 300 mm (com aprovação do cliente), pese-a precisamente em balança calibrada (±0,1 g), então calcule a densidade real: ρ = massa / volume. Faixa aceitável: 7,75–7,88 kg/dm³ para aços estruturais de baixo carbono. Valores fora disso indicam desvio de liga, porosidade ou contaminação.

Para seções de vigas mestras de longo vão onde corte não é viável, use deslocamento de água (princípio de Arquimedes) em amostras menores—ou aplique analisadores portáteis XRF para confirmar composição elementar (Fe, C, Mn, Si) e inferir conformidade de grau. A Hongteng Fengda inclui relatórios XRF opcionais sob demanda para pedidos OEM, reforçando rastreabilidade mesmo quando certificados de laminação estão atrasados. Essa abordagem em duas camadas—dimensional + metalúrgica—constitui evidência pronta para auditoria para inspetores e seguradoras.

Dicas Práticas para Equipes de Compras e QA em Cadeias Globais

Profissionais de compras que adquirem da China ou outros hubs de exportação devem incluir cláusulas de verificação em campo nos pedidos—não como exceções, mas como termos padrão. Especifique tolerâncias requeridas (ex.: "espessura da mesa ±0,3 mm conforme EN 10034"), instrumentos aceitáveis (ex.: "paquímetros Mitutoyo, modelo CD-6") e formato de relatório (PDF com fotos datadas e registros assinados por técnicos). Exija verificação pré-embarque para itens de alto risco como cabos de aço ou componentes galvanizados onde integridade do revestimento afeta desempenho.

Por exemplo, nossoCabo de Aço Galvanizado—disponível em graus Q195/Q235 com revestimento de zinco 8–25 g/m²—é rotineiramente verificado usando medidores de indução magnética e testes de dobramento conforme ASTM A641. Sua alta flexibilidade e boa resistência à corrosão o tornam ideal para isolamento de barreiras e aplicações em telas metálicas onde resistência à tração (350–550 MPa) e ductilidade impactam diretamente a vida útil. Integrar tais verificações específicas do produto em protocolos mais amplos de verificação de vigas garante confiança holística no material.

Quando Escalar: Sinais de Alerta que Exigem Testes em Laboratório

Nem toda discrepância exige intervenção imediata do laboratório—mas certos padrões sim. Solicite testes metalúrgicos se: (1) o peso calculado da viga desviar >3% do teórico; (2) leituras de dureza superficial variarem >HV20 em uma seção; (3) inspeção visual revelar estrutura granular inconsistente ou inclusões de escória; ou (4) testes ultrassônicos detectarem laminações internas >0,2 mm de profundidade. Estes podem indicar defeitos de laminação, tratamento térmico inadequado ou substituição de material—problemas que verificações dimensionais sozinhas não resolvem.

A Hongteng Fengda mantém parcerias com laboratórios acreditados CNAS em Tianjin e Xangai para resultados rápidos (≤5 dias úteis) em testes de tração, impacto Charpy e análise espectrográfica. Fornecemos relatórios bilíngues alinhados com ASTM E8/E23 e ISO 6892—suportando conformidade para projetos regidos por ASME BPVC, API RP 2A ou EN 1090-2. Essa infraestrutura permite que compradores fechem lacunas de verificação sem atrasar cronogramas.

Em resumo, verificar como medir uma viga de aço sem certificados de laminação exige rigor metódico—não improvisação. Desde cálculo do peso de viga I com paquímetro até validação de densidade e escalonamento de sinais de alerta, cada passo reforça integridade estrutural e certeza contratual. Como fabricante e exportadora certificada de estruturas de aço da China, a Hongteng Fengda oferece qualidade consistente em cantoneiras, barras quadradas, barras redondas e perfis personalizados—respaldada por certificações ISO 9001, CE e SGS. Precisa de dados verificados de vigas, relatórios dimensionais personalizados ou soluções galvanizadas de grau OEM? Contate a Hongteng Fengda hoje para suporte de engenharia ágil e entrega global confiável.
