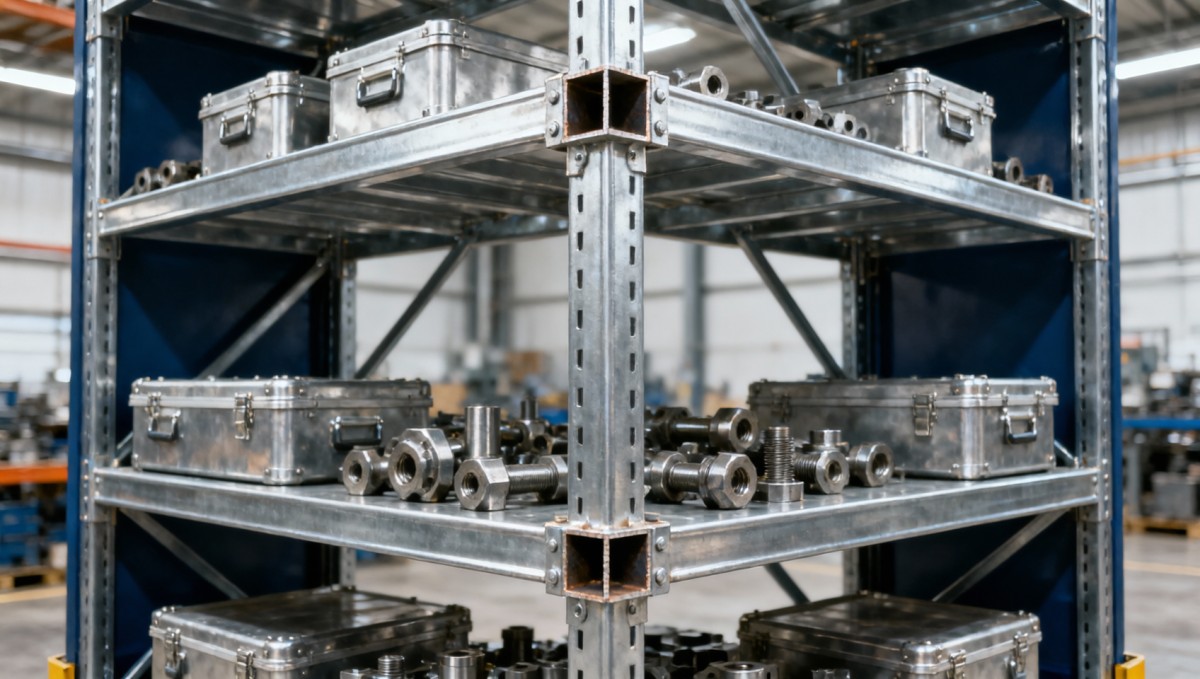

Quanto peso uma cantoneira de aço para prateleiras pode suportar com segurança?

Quanto peso uma cantoneira de aço para prateleiras pode suportar com segurança? Não existe um único número honesto. Uma pequena cantoneira com um vão curto e bem apoiado pode apresentar desempenho confiável sob uma carga distribuída moderada, enquanto uma seção mais pesada ainda pode falhar se vencer um vão excessivo, estiver mal ancorada ou receber impactos repetidos de empilhadeiras, carrinhos ou estoque posicionado de forma irregular.

Para prateleiras, a questão não é simplesmente se o aço é “resistente”. A questão prática é se o conjunto completo — elementos de cantoneira, painel da prateleira, suportes, parafusos, soldas, montantes, ancoragens na parede ou no piso e disposição da carga — pode suportar a carga de serviço pretendida com uma margem de segurança adequada. Uma cantoneira de aço para prateleiras geralmente é apenas um componente de um caminho de carga maior.

Isso é importante em oficinas, salas de manutenção, armazéns, depósitos de lojas, áreas de armazenamento industrial e linhas de produção. Falhas em prateleiras raramente começam com uma ruptura dramática. Com mais frequência, os primeiros sinais são flecha gradual, torção, fixadores soltos, revestimentos rachados ao redor das conexões ou prateleiras que deixam de permanecer niveladas. Esses alertas não devem ser ignorados.

A capacidade de carga depende de mais do que o tamanho da cantoneira

A cantoneira de aço é identificada pelas dimensões de suas duas abas e por sua espessura. Cantoneiras de abas iguais são comuns em estruturas de prateleiras, enquanto cantoneiras de abas desiguais podem ser úteis quando uma aba precisa fornecer uma superfície de apoio mais ampla ou se fixar a um suporte vertical. Porém, duas cantoneiras com aparência semelhante podem ter comportamentos de carga muito diferentes quando são considerados o vão, a orientação, o grau do aço e os detalhes de fixação.

Os principais fatores que determinam a capacidade segura incluem:

• Dimensões e espessura das abas: Abas maiores e maior espessura geralmente proporcionam maior rigidez e resistência da seção, mas o benefício deve ser verificado em relação ao vão real e à configuração das conexões.
• Vão sem apoio: Quanto maior a distância entre os apoios, maior a flexão e a deflexão sofridas pelo elemento. O vão costuma ser a variável dominante no desempenho de prateleiras.
• Grau do aço e consistência do material: Limite de escoamento, composição química e tolerâncias dimensionais afetam o desempenho da cantoneira. A norma especificada deve ser confirmada, em vez de presumida pela aparência.
• Orientação da cantoneira: Uma seção em L não é simétrica. Girá-la, utilizá-la como apoio de borda ou posicioná-la com uma aba horizontal altera sua resistência à flexão e sua tendência à torção.
• Distribuição da carga: Caixas distribuídas uniformemente sobre uma prateleira geram uma solicitação muito diferente de um motor pesado, molde, banco de baterias ou caixa de ferramentas colocado no meio do vão.
• Detalhes das conexões: Juntas aparafusadas, soldadas, rebitadas e ancoradas podem se tornar o ponto fraco muito antes de a própria cantoneira atingir seu limite de material.
• Condições de serviço: Corrosão, calor, vibração, carregamento repetido, impactos acidentais e exposição externa podem reduzir a confiabilidade de um projeto que, de outro modo, seria adequado.

Por isso, uma dimensão de catálogo isolada não é uma classificação de carga para prateleira. Uma classificação só se torna significativa quando declara o que está sendo avaliado: um nível de prateleira ou um módulo completo, carga uniformemente distribuída ou carga pontual, vão livre, condição de apoio, deflexão permitida e qualquer fator de segurança assumido.

Resistência não é o mesmo que capacidade útil da prateleira

Uma cantoneira de aço pode permanecer abaixo de seu limite de escoamento e ainda assim ser inadequada para armazenamento porque deflete excessivamente. A flecha excessiva pode tornar uma prateleira instável, fazer com que os itens armazenados se desloquem, impedir o funcionamento adequado de portas ou gavetas e impor tensão adicional às conexões. No projeto prático de prateleiras, a deflexão costuma ser tão importante quanto a resistência última.

Uma maneira simples de compreender a diferença é comparar uma prateleira curta com uma prateleira longa feita da mesma cantoneira de aço. O material não mudou, mas a prateleira longa desenvolve um momento fletor muito maior e apresenta uma deflexão muito superior sob a mesma carga distribuída. Adicionar um apoio central pode melhorar o desempenho de forma mais eficaz do que aumentar ligeiramente a espessura da cantoneira.

As cantoneiras em L também apresentam um comportamento fácil de ignorar: elas podem torcer sob carga. Diferentemente de um tubo fechado ou de uma viga para prateleira projetada especificamente para essa finalidade, uma seção de cantoneira não resiste naturalmente à torção em todas as direções de carregamento. Se a carga ficar afastada da linha efetiva de apoio da cantoneira, ou se apenas uma aba estiver restringida, pode ocorrer rotação. Usar cantoneiras em pares, contraventamentos cruzados, adicionar uma barra frontal ou selecionar perfil U para vãos maiores pode resultar em uma estrutura de prateleira mais estável.

Comece pelo padrão de carregamento real

Antes de escolher uma cantoneira de aço para prateleiras, identifique o que ficará sobre a prateleira durante a operação normal — não apenas a carga média em um dia tranquilo. Os layouts de armazenamento mudam. Uma prateleira originalmente destinada a caixas de papelão pode posteriormente receber peças metálicas densas, componentes de máquinas sobressalentes, líquidos ou recipientes empilhados. A carga determinante geralmente é a condição de serviço mais pesada previsível permitida para aquele local.

A carga uniformemente distribuída é a hipótese mais favorável para muitas prateleiras. Isso significa que a carga é distribuída pelo painel, em vez de concentrada em uma área. Na realidade, muitos produtos armazenados criam cargas pontuais: o pé de um palete, a base de uma máquina, a borda estreita de uma caixa ou várias caixas pesadas posicionadas juntas. Uma carga pontual próxima ao meio do vão é particularmente exigente porque cria a máxima flexão onde o elemento tem menor apoio.

O carregamento dinâmico merece atenção separada. Deixar mercadorias cair sobre uma prateleira, rolar recipientes até a posição ou carregar com um equipamento de elevação pode criar forças de curta duração superiores ao peso estático do item. Uma configuração de prateleiras satisfatória para produtos carregados cuidadosamente à mão pode não ser adequada para manuseio industrial frequente. Onde impactos forem possíveis, a estrutura, as ancoragens e o painel da prateleira devem ser avaliados como um sistema.

Uma sequência útil de verificação no local

Uma avaliação prática não precisa começar com cálculos complexos. Ela começa com observações precisas. Meça o vão livre entre os apoios, o espaçamento dos elementos da frente para trás, a distância entre os montantes verticais e a espessura do painel da prateleira. Confirme se as cantoneiras de aço são contínuas ou interrompidas por juntas. Observe onde a carga se apoia: diretamente sobre uma cantoneira, sobre um painel ou em pontos isolados.

Em seguida, inspecione as conexões. Os parafusos devem ter tamanho adequado, estar corretamente assentados e apertados, sem roscas danificadas ou furos alargados. As soldas devem ser contínuas quando o projeto exigir continuidade e não devem apresentar fissuras visíveis ou corrosão severa. Prateleiras montadas na parede exigem cuidado especial porque o desempenho das ancoragens depende do material de base. Uma ancoragem adequada para concreto em boas condições pode não ser apropriada para bloco vazado, alvenaria fina, concreto deteriorado ou estrutura de chapa fina.

Por fim, observe a prateleira enquanto estiver carregada. Deformação permanente, flecha acentuada, montantes instáveis, flambagem local próxima aos apoios ou torção da cantoneira são motivos para interromper a adição de carga e revisar o projeto. Não tente “corrigir” uma prateleira arqueada simplesmente adicionando mais fixadores posteriormente; o caminho de carga e a capacidade dos elementos podem continuar inadequados.

Quando uma única cantoneira não é suficiente

A cantoneira de aço é econômica, amplamente disponível e adaptável para estruturas de serviço leve a médio. É especialmente útil para apoios de borda, contraventamentos, pequenos suportes para equipamentos, racks utilitários e prateleiras personalizadas com vãos curtos. No entanto, ela não é automaticamente a melhor seção para todas as aplicações.

Para uma prateleira larga que suporte estoque denso, uma única cantoneira na frente e atrás pode ser flexível demais, mesmo que suas abas pareçam robustas. Abordagens melhores podem incluir adicionar cantoneiras transversais intermediárias, usar duas cantoneiras costas com costas, introduzir um montante central ou mudar para um perfil U, seção tubular retangular, viga conformada para prateleira ou outro perfil projetado para o vão necessário. A escolha correta normalmente é aquela que controla tanto a flexão quanto a deflexão sem criar uma montagem desnecessariamente complexa.

A tabela não substitui a verificação estrutural. Ela mostra por que uma “cantoneira mais pesada” nem sempre é a resposta completa. Um apoio bem posicionado ou uma conexão melhor pode alterar o resultado mais do que um pequeno ajuste na espessura do aço.

A especificação do material e a qualidade de fabricação também são importantes

Quando as prateleiras são fabricadas com aço estrutural, especificações rastreáveis ajudam a evitar incertezas. As dimensões solicitadas da cantoneira, espessura nominal, tolerâncias de comprimento, grau do aço, condição superficial e requisito de revestimento devem ser claramente indicados. Dependendo do projeto e do mercado de destino, a norma de material aplicável pode ser ASTM, EN, JIS, GB ou outro requisito especificado. Essas normas não são intercambiáveis sem análise; a designação do grau, as propriedades mecânicas, as disposições dimensionais e as exigências de documentação podem ser diferentes.

A espessura é particularmente importante para cantoneiras de prateleiras porque uma redução na espessura afeta tanto as propriedades da seção quanto os detalhes das conexões. O posicionamento dos furos próximo a uma borda, a entrada de calor da soldagem, os requisitos de galvanização e a qualidade do corte devem ser considerados durante a fabricação. Uma estrutura de prateleira feita com aço corretamente especificado ainda pode perder capacidade se os furos forem mal posicionados ou se um elemento sem contraventamento for cortado muito próximo de uma zona de alta tensão.

A Hongteng Fengda fornece cantoneiras de aço, perfis U, vigas de aço, perfis conformados a frio e componentes estruturais personalizados para aplicações na construção, indústria e manufatura. Para trabalhos relacionados a prateleiras, o ponto de partida útil não é uma alegação genérica de carga. É uma solicitação definida que abranja o tamanho da seção, espessura, vão, carregamento previsto, método de conexão, acabamento, norma aplicável e a necessidade de comprimentos padrão ou componentes fabricados. Essas informações permitem que um fabricante e o engenheiro responsável pelo projeto discutam uma solução viável, em vez de comparar o aço apenas pelo peso unitário.

Erros comuns que criam riscos evitáveis em prateleiras

Um erro frequente é tratar o painel da prateleira como se distribuísse perfeitamente todas as cargas. Compensado, chapa metálica, tela metálica e grade transferem cargas de formas diferentes. Um painel fino pode concentrar o peso em uma parte estreita da estrutura de apoio. Outro erro é supor que quatro parafusos de canto tornam uma prateleira rígida. Se os montantes não forem contraventados, todo o rack pode oscilar mesmo quando os elementos individuais da prateleira são adequados.

Misturar materiais sem considerar a corrosão é outra preocupação. A umidade retida entre metais diferentes, a pintura danificada ao redor dos parafusos ou as bordas cortadas sem proteção podem levar a uma deterioração oculta até que uma junta se torne fraca. Em ambientes úmidos, costeiros, químicos ou externos, o revestimento protetor e a inspeção periódica fazem parte da estratégia de suporte de carga, e não apenas de uma escolha estética.

Também não é prudente confiar no peso da própria prateleira de aço como prova de capacidade. Um conjunto pesado ainda pode ter ancoragens fracas, comprimentos longos sem apoio ou geometria desfavorável. Por outro lado, uma estrutura projetada de forma eficiente pode utilizar o material de maneira inteligente porque os elementos, os contraventamentos e os caminhos de carga trabalham em conjunto.

O que confirmar antes de colocar uma prateleira em operação

Para qualquer prateleira que suporte cargas relevantes, registre a carga máxima prevista por nível e certifique-se de que a etiqueta de carga descreva se esse valor é distribuído ou concentrado. Mantenha itens pesados próximos aos apoios quando for prático, evite empilhar além da configuração aprovada e não utilize prateleiras danificadas até que tenham sido inspecionadas. Se o sistema de prateleiras fizer parte de um ambiente de trabalho, as normas locais de segurança e os requisitos estruturais do projeto podem impor obrigações adicionais.

Quando a carga for pesada, o vão for longo, houver pessoas trabalhando sob a prateleira ou uma falha puder danificar equipamentos, um profissional qualificado em estruturas deve verificar o projeto. A análise deve incluir a cantoneira de aço da prateleira, o painel, os apoios, os fixadores, as ancoragens, os contraventamentos e a estrutura de base. Isso é especialmente importante para racks existentes modificados, sistemas montados na parede, locais sísmicos e prateleiras sujeitas a vibração ou impacto.

Uma cantoneira de aço para prateleiras pode suportar com segurança uma carga substancial quando sua seção, vão, orientação, juntas e condições de uso são corretamente compatibilizados. Portanto, a resposta confiável é uma decisão de projeto, não um limite de peso estimado. Comece pela carga real de armazenamento e pelo vão, confirme a estrutura de apoio e, então, selecione o perfil e os detalhes de fabricação que mantenham a prateleira reta, estável e inspecionável durante toda sua vida útil.
