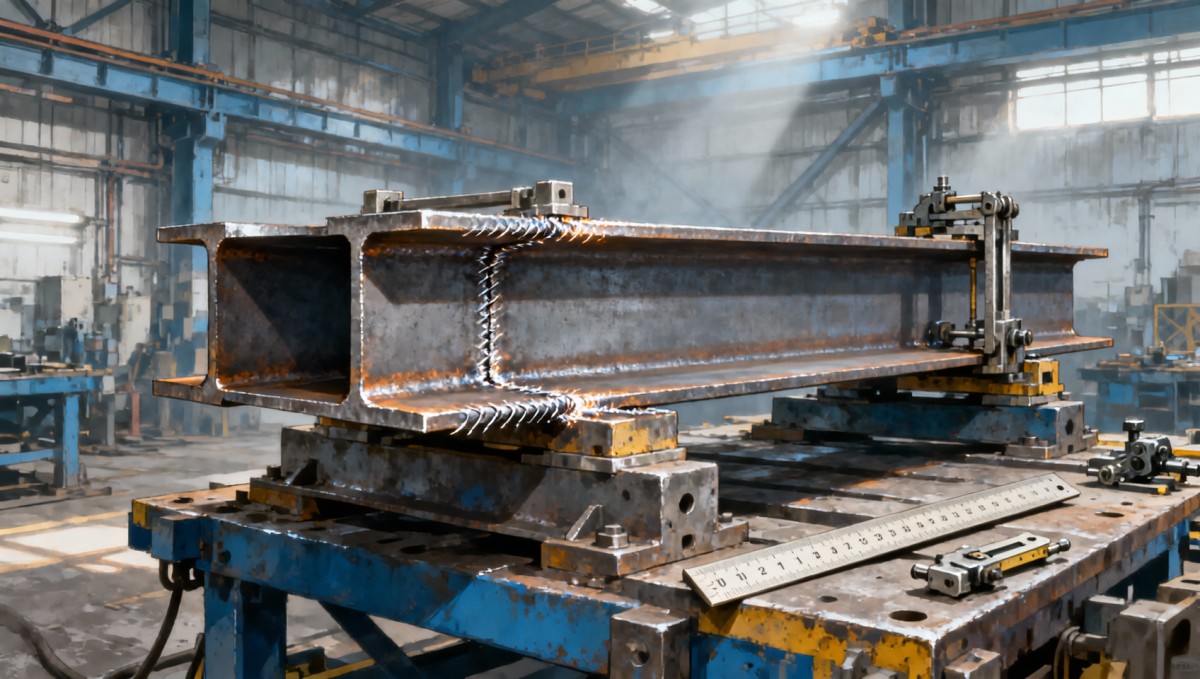

A distorção torna-se mais visível quando uma viga pesada, viga de chapa, seção caixão ou coluna composta chega à inspeção final e já não fica perfeitamente alinhada na mesa de montagem. Uma flange pode se levantar em uma extremidade, uma alma pode sair do centro ou um elemento longo pode apresentar uma curvatura gradual que dificulta o ajuste posterior. Nessa fase, a correção pode consumir mais tempo do que a solda original.

A resposta prática é controlar a soldagem de aço estrutural antes de abrir o arco: restringir somente onde necessário, equilibrar a contração em toda a seção, manter o aporte térmico consistente e utilizar uma sequência de soldagem que impeça um lado do elemento de avançar em relação ao outro. Seções pesadas não são imunes à distorção simplesmente por serem espessas. Sua rigidez pode ocultar o movimento durante a soldagem, enquanto grandes volumes de solda e aquecimento desigual criam tensões residuais substanciais que surgem após a liberação dos grampos ou o resfriamento da peça.

Identifique a forma da distorção antes de escolher uma correção

Formas diferentes apontam para causas diferentes. Tratar todo movimento como um problema geral de “calor” frequentemente leva a desempenamento desnecessário ou retrabalho repetido.

Um elemento fabricado pesado pode apresentar mais de uma forma de distorção ao mesmo tempo. Por exemplo, uma viga de chapa pode desenvolver distorção angular nos enrijecedores transversais e, em seguida, adquirir uma contraflecha geral porque o mesmo lado recebeu a maior parte da contração cumulativa da solda. Inspecionar o componente enquanto ele permanece fixado ajuda a separar o movimento local do movimento de todo o elemento.

Comece pelo ajuste, não pela máquina de solda

Um bom controle de distorção começa na preparação. Um ajuste inadequado da junta exige que o soldador compense com metal de solda adicional, oscilação mais ampla, mais passes ou maior tempo de arco. Cada uma dessas ações acrescenta calor e contração. Em seções pesadas, o volume adicional de solda pode parecer pequeno em relação ao tamanho do elemento, mas sua contração concentra-se na junta e pode tirar o conjunto da tolerância.

Antes da soldagem, verifique se as bordas das chapas estão corretamente preparadas, se as aberturas de raiz são mantidas de forma consistente e se as faces da junta estão limpas. Verifique se os componentes estão assentados contra suas superfícies de posicionamento, em vez de serem mantidos na posição por força. Uma alma empurrada para a posição contra uma flange pode parecer aceitável sob grampos, mas a tensão elástica armazenada pode ser liberada durante o aquecimento. O movimento resultante pode ser confundido com distorção de soldagem, embora o conjunto já estivesse tensionado antes do primeiro passe.

As soldas de ponteamento merecem a mesma atenção que as soldas de produção. Elas devem ser adequadas para manter o alinhamento durante o ciclo térmico, mas não devem ser superdimensionadas aleatoriamente. Tamanhos desiguais de ponteamento ou espaçamento irregular podem puxar uma borda antes do início da soldagem completa. Posicione os ponteamentos de acordo com o procedimento de fabricação aprovado, limpe-os quando necessário e inspecione-os quanto a trincas antes de incorporá-los à solda final.

• Meça as dimensões diagonais em estruturas e conjuntos tipo caixa antes da soldagem.
• Confirme que a perpendicularidade entre flange e alma está correta em vários pontos, e não apenas nas extremidades.
• Use barras de reforço, grampos de tração, cunhas e braçadeiras para manter a posição, mas não force peças incompatíveis ao alinhamento.
• Marque linhas de referência ou use uma régua reta para que o movimento possa ser identificado precocemente.

O pré-ajuste pode ser útil quando fabricações repetidas estabeleceram uma direção previsível de contração. No entanto, o pré-ajuste não substitui uma sequência adequada. Um pré-ajuste baseado em um tamanho de solda, geometria de junta ou condição de restrição pode estar errado quando qualquer uma dessas condições muda. Aplique-o apenas quando o movimento esperado for compreendido e a geometria final necessária estiver claramente definida.

Controle o aporte térmico no nível do operador

O aporte térmico é governado pela corrente, tensão, velocidade de deslocamento, escolha do processo, posicionamento do cordão e quantidade de metal de solda depositado. O objetivo não é simplesmente utilizar o menor calor possível. A solda ainda deve alcançar a fusão, o perfil e o desempenho mecânico especificados. O melhor objetivo é depositar a solda necessária de modo eficiente e consistente, sem acrescentar metal ou tempo de arco de que a junta não necessita.

Soldas de filete superdimensionadas são uma fonte frequente de distorção evitável. Uma solda de filete maior que a especificada aumenta a contração e pode exigir passes adicionais. Em elementos espessos, há a tentação de fazer uma solda maior “por segurança”, especialmente onde o acesso é limitado. Essa abordagem pode aumentar a deformação angular, criar reforço excessivo e complicar a inspeção. Siga o tamanho de solda exigido e verifique-o com calibradores adequados, em vez de julgar somente pela aparência.

A velocidade de deslocamento é tão importante quanto os ajustes da máquina. Uma oscilação lenta e ampla mantém o calor na junta por mais tempo e alarga a zona aquecida. Onde o procedimento aprovado permitir, cordões retos ou cordões estreitos controlados frequentemente reduzem a largura da área afetada em comparação com uma oscilação ampla. Mantenha um comprimento de arco estável e evite partidas, paradas e reparos repetidos no mesmo local, pois o reaquecimento local pode criar contração desigual.

O pré-aquecimento pode ser necessário em função do grau do material, espessura, nível de restrição, requisitos de controle de hidrogênio ou condições ambientais. Ele deve ser tratado como uma condição controlada, não como um método geral para “facilitar a soldagem”. Um pré-aquecimento excessivo ou mal gerenciado amplia a área aquecida e pode tornar o controle dimensional menos previsível. Meça a temperatura entre passes quando o procedimento exigir e não continue soldando simplesmente porque a superfície parece quente. Seções pesadas retêm calor por muito tempo, particularmente perto de cantos internos e detalhes fechados.

Sequencie as soldas para que a contração atue contra si mesma

A sequência geralmente é o recurso prático mais eficaz para reduzir a distorção em fabricação pesada. Cada cordão depositado contrai ao resfriar. Uma sequência bem planejada distribui essa contração para que uma solda compense a tração de outra. Uma sequência não planejada concentra-a em uma face, uma extremidade ou um canto do conjunto.

Para elementos simétricos, alterne entre lados opostos sempre que o acesso à junta e o procedimento de soldagem permitirem. Em uma seção composta em forma de I, evite concluir todas as soldas ao longo de uma flange antes de iniciar a outra flange. Uma abordagem mais equilibrada é dividir o trabalho em segmentos gerenciáveis e alternar os lados, para que o calor e a contração permaneçam distribuídos pela seção.

A soldagem em retrocesso pode ajudar em cordões longos. Nesse método, o trabalho geral avança em uma direção, enquanto segmentos curtos individuais de solda são depositados na direção oposta. A técnica reduz a tendência de a extremidade final de uma junta longa acumular contração. Ela não é adequada para todas as juntas ou processos, portanto o comprimento dos segmentos e a sequência devem permanecer consistentes com o procedimento aprovado e as condições de acesso.

A soldagem por saltos tem finalidade semelhante quando vários locais separados podem ser soldados sem comprometer o ajuste. Em vez de executar uma linha contínua de uma extremidade à outra, os soldadores alternam entre locais espaçados. Isso dá tempo para que as áreas previamente soldadas resfriem e impede o acúmulo contínuo de calor em uma única zona. É especialmente útil para enrijecedores, fixações intermitentes e conjuntos longos suscetíveis à curvatura.

Use uma sequência compatível com o elemento, não um padrão genérico

As seções caixão exigem atenção especial porque as soldas externas podem puxar as chapas para dentro, enquanto diafragmas internos e enrijecedores restringem o movimento em diferentes direções. Solde os componentes internos acessíveis em uma ordem que mantenha a perpendicularidade antes de fechar a seção. Após a conclusão de um fechamento, as opções de correção se tornam limitadas e a tensão residual pode ficar retida no conjunto.

Em vigas de chapa, fixe e solde as juntas entre alma e flange com um plano equilibrado antes de adicionar numerosos detalhes secundários. Enrijecedores, suportes e chapas de ligação podem introduzir calor local após o alinhamento do elemento principal. Sempre que possível, distribua esses acessórios entre ambos os lados e evite soldar todos os detalhes em uma única direção ao longo da viga.

Para ligações altamente restringidas, não presuma que os grampos eliminam a distorção. A restrição pode reduzir o movimento visível durante a soldagem, mas pode aumentar a tensão residual. Quando os dispositivos são liberados, o elemento pode retornar elasticamente de forma inesperada. Use a restrição para manter a geometria pretendida, mas conte com o equilíbrio térmico e o sequenciamento para controlar a contração subjacente.

Monitore o movimento enquanto o conjunto ainda pode ser recuperado

Esperar até que todas as soldas estejam concluídas elimina muitas opções de correção de baixo custo. Uma rotina prática do operador é verificar as dimensões críticas após o ponteamento, após os passes de raiz quando aplicável, após os principais grupos de solda e após o resfriamento até a condição de inspeção especificada. Os pontos de verificação exatos dependem da peça, mas a medição deve se concentrar nas características que determinam o ajuste posterior: comprimento total, espaçamento entre flanges, diagonais, contraflecha, perpendicularidade e posições de ligação.

Não avalie um elemento quente como se estivesse totalmente estável. A expansão térmica pode alterar temporariamente as leituras, e uma seção pesada pode resfriar de maneira desigual ao longo de sua espessura. Compare as dimensões de acordo com os requisitos de fabricação e em uma condição de temperatura consistente. Quando uma tendência se torna visível durante a soldagem, ajuste a sequência restante antes que o desvio aumente. Por exemplo, se uma flange começar a ser puxada para cima, passar imediatamente para a solda correspondente no lado oposto pode evitar uma curvatura maior.

Registre a causa de qualquer distorção recorrente por tipo de peça, em vez de apenas registrar que uma peça exigiu desempenamento. Anotações úteis incluem configuração da junta, tamanho real da solda, sequência utilizada, localização dos grampos, condição de pré-aquecimento e direção do movimento. Isso cria uma referência específica da oficina para trabalhos futuros, sem depender de suposições.

Corrija a distorção cuidadosamente quando a prevenção não for suficiente

O desempenamento mecânico pode ser adequado para alguns elementos quando realizado com pontos de apoio controlados e força medida. O elemento deve ser apoiado de modo que a carga corretiva atue no plano pretendido. A aplicação improvisada de carga pode introduzir uma segunda curvatura, danificar bordas ou criar escoamento localizado que afete o ajuste em outras áreas.

O desempenamento térmico é mais sensível. O aquecimento localizado cria expansão e contração controladas, mas o padrão de aquecimento, os limites de temperatura, o grau do material e o método de resfriamento devem ser compatíveis com o procedimento de fabricação aplicável. O aquecimento aleatório com maçarico pode agravar a distorção ou afetar as propriedades do material. Não é um substituto rotineiro para corrigir uma sequência de soldagem desequilibrada.

Remover por esmerilhamento e ressoldar deve ser reservado para os casos em que a própria solda está incorreta ou em que a distorção não pode ser corrigida de forma aceitável por um método aprovado. Ressoldar sem mudar a causa simplesmente repete o mesmo ciclo térmico. Antes do reparo, identifique se o problema decorreu de tamanho excessivo de solda, ajuste inadequado, sequência, restrição ou de um acessório soldado na etapa errada.

Evite que trabalhos específicos de materiais interrompam o processo de seções pesadas

Áreas de fabricação às vezes manipulam componentes de tubos resistentes à corrosão juntamente com conjuntos estruturais de aço carbono. Esses trabalhos não devem ser tratados como intercambiáveis. Por exemplo, o Tubo de Aço Inoxidável 304L é um material de carbono ultrabaixo destinado a manter resistência à corrosão, tenacidade e usinabilidade; sua preparação para soldagem, controle de contaminação e seleção de consumíveis exigem procedimento próprio. Manter adequadamente separados as superfícies de trabalho, ferramentas e práticas de manuseio de aço inoxidável também evita contaminação desnecessária enquanto elementos estruturais pesados são fabricados.

A principal lição aplica-se a todos os trabalhos de soldagem controlada: as dimensões são estabelecidas pela preparação e preservadas pelo equilíbrio térmico. Em seções pesadas, a massa do aço pode fazer o processo parecer tolerante até que a montagem final revele uma curvatura, torção ou incompatibilidade de ligação. Ajuste consistente, soldas com tamanho correto, controle de temperatura medido e uma sequência equilibrada evitam a maioria desses problemas antes que a correção se torne necessária.
