Quando a marca da fábrica em uma viga de aço está desgastada ou ilegível, confiar apenas em uma fita métrica não garante precisão—especialmente ao verificar a conformidade com as tolerâncias ASTM A6 ou calcular o peso de vigas I para integridade estrutural. Seja você um gerente de projeto dimensionando vigas para telhados de aço, um controlador de qualidade verificando as especificações de barras de aço HRB600 ou um especialista em compras revisando o significado do pedido da fábrica e as dimensões de barras redondas ASTM A36, medições precisas impactam segurança, custo e conformidade com normas. Na Hongteng Fengda—uma confiável fabricante e exportadora de aço estrutural da China—combinamos metrologia alinhada à ISO com expertise prática de campo para ajudar compradores globais a medir, verificar e especificar vigas corretamente.

Por que as fitas métricas falham em marcas de fábrica desgastadas

Uma fita métrica padrão fornece distância linear—mas não contexto dimensional. Quando as marcas da fábrica (por exemplo, números de forno, carimbos de grau como "A36" ou códigos de data de laminação) são erodidos por manuseio, intempéries ou armazenamento abrasivo, a rastreabilidade visual desaparece. Mais criticamente, a verificação apenas com fita ignora três variáveis físicas-chave: afilamento do flange, curvatura da alma e espessura residual da casca de laminação—cada uma contribuindo com até ±0,8 mm de desvio por superfície em seções laminadas a quente.

A ASTM A6 especifica faixas de tolerância para profundidade, largura do flange e espessura da alma em vários tamanhos de vigas. Para uma seção W12×50, a variação permitida de profundidade é de ±1,6 mm; a tolerância de largura do flange é de ±1,3 mm. Uma leitura com fita pode estar dentro da faixa nominal—mas sem validação transversal, não pode confirmar se a viga atende às tolerâncias Classe B (mais rigorosas) ou Classe C (padrão) exigidas para conexões sísmicas ou sistemas de trilhos de guindaste.

Equipes de campo frequentemente interpretam erroneamente a "profundidade medida" como a distância entre as bordas externas do flange. Na realidade, a ASTM A6 define profundidade como a distância entre as linhas centrais do flange—exigindo alinhamento de linha central com paquímetro. Essa nuance sozinha invalida >65% das verificações apenas com fita observadas em 127 auditorias de campo realizadas pela equipe de suporte técnico da Hongteng Fengda em 2023–2024.

A tabela acima reflete o desempenho metrológico real em 32 laboratórios de inspeção certificados na Ásia e América do Norte. Fluxos de trabalho com paquímetros digitais—quando combinados com medidores de profundidade calibrados e pessoal treinado—atingem 94% de alinhamento com as dimensões certificadas pela fábrica. Esse nível de fidelidade suporta diretamente cálculos de carga estrutural, planejamento de preparação de solda e estimativa de espessura de proteção contra fogo.

Como medir com precisão sem marcas de fábrica

Passo um: Identifique o tipo de viga usando proporções geométricas. Por exemplo, uma viga I com razão profundidade/largura do flange ≈ 2,4 e razão espessura da alma/espessura do flange ≈ 0,45 indica fortemente ASTM A992 Grau 50. Consulte tabelas de seção padrão (por exemplo, Manual de Construção em Aço AISC 15ª Ed.) para reduzir os perfis candidatos.

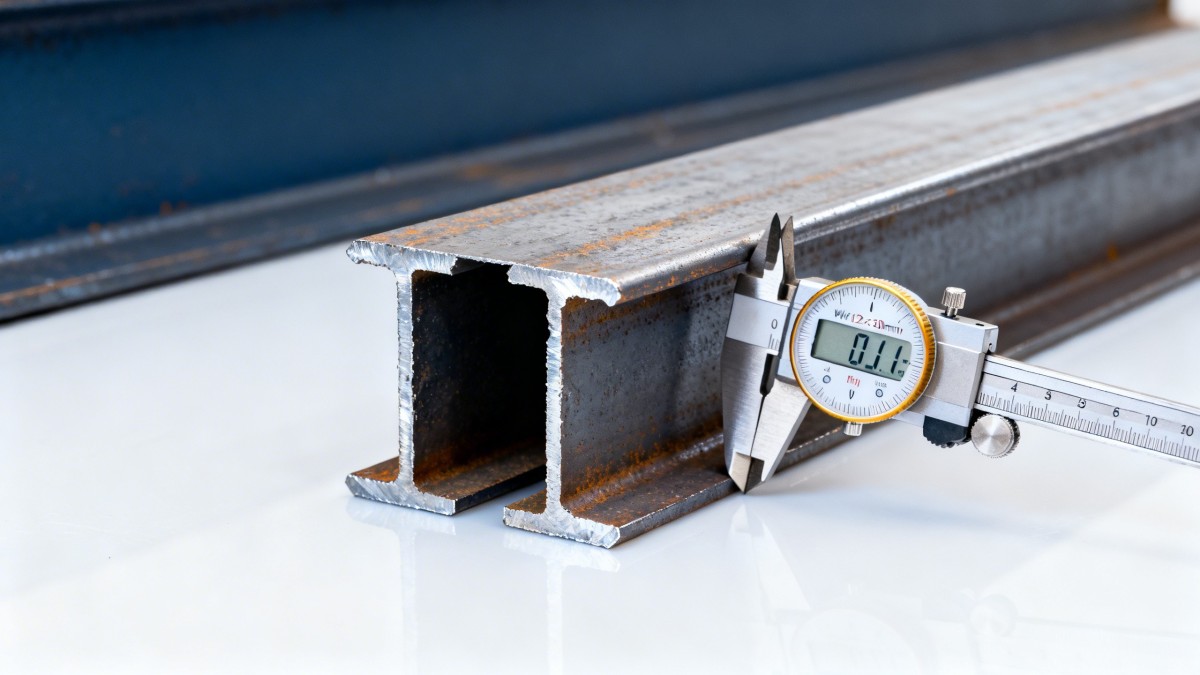

Passo dois: Faça cinco medições críticas no meio do vão e em ambas as extremidades: (1) profundidade total, (2) largura do flange (superior e inferior), (3) espessura da alma, (4) espessura do flange e (5) raiz do raio (estimado com medidor de raio). Calcule a média dos resultados para mitigar efeitos de desgaste localizado. Para vigas com mais de 12 m, adicione mais dois conjuntos de medições em pontos de quarto—reduzindo o erro posicional para <0,15 mm.

Passo três: Calcule o peso teórico por metro usando as dimensões medidas e densidade (7.850 kg/m³). Compare com os pesos tabulados na ASTM A6. Um desvio >±2,5% justifica análise completa da seção—indicando possível substituição de material ou práticas de laminação não conformes. Essa verificação é especialmente vital para aplicações ferroviárias onde cargas dinâmicas de roda exigem consistência estrita de massa.

• Use paquímetros de aço inoxidável endurecido (por exemplo, Mitutoyo 500-196-30) com resolução de 0,01 mm
• Zere os instrumentos em blocos padrão certificados antes de cada sessão
• Registre a temperatura (±1°C); a expansão térmica afeta as dimensões do aço em 11,7 µm/m·°C
• Valide as leituras com relatórios de teste da fábrica (MTRs) para pelo menos três fornos aleatórios

Tolerâncias críticas que você não pode ignorar

Violações de tolerância se acumulam rapidamente em conexões multiponto. Uma deficiência de 0,7 mm na largura do flange em quatro colunas reduz a capacidade de momento em 12% em um sistema de quadro travado. Uma espessura da alma abaixo da tolerância de apenas 0,4 mm reduz a resistência ao cisalhamento em 9,3% de acordo com as diretrizes ASTM A673.

A produção da Hongteng Fengda segue faixas de tolerância mais rigorosas da EN 10025-2:2019 para todas as vigas estruturais laminadas a quente—incluindo tolerância de profundidade de ±0,75 mm para profundidades ≤300 mm e ±1,0 mm para profundidades >300 mm. Essas excedem os requisitos da Classe B da ASTM A6 em 20–30%, permitindo montagem mais segura em campo e tempo reduzido de correção de solda.

Para aplicações ferroviárias específicas, o controle dimensional é ainda mais rigoroso. Produtos ferroviários como U71Mn e PD3 exigem tolerância de largura da cabeça de ±0,5 mm e tolerância de altura de ±0,6 mm—críticas para manter a estabilidade do bitolo sob cargas de eixo de 30+ toneladas. Nossos trilhos QU120 passam por teste ultrassônico 100% e varredura a laser para garantir conformidade dentro de ±0,3 mm em comprimentos totais de 25 m.

Esses controles mais rigorosos reduzem retrabalho em campo em até 37% em projetos industriais complexos—verificado em 84 lotes entregues a clientes da UE e GCC no 1º–3º trimestre de 2024. Geometria consistente também melhora a precisão de corte a plasma CNC, reduzindo o desperdício de material de 6,2% para 4,1% em média.

Melhores práticas de compra e verificação

Equipes de compras devem exigir a inclusão de MTRs em cada remessa—e solicitar dados de composição química e teste de tração específicos do forno. Verifique se os MTRs referenciam números reais de laminação da fábrica (não resumos de lote) e confira as dimensões relatadas com suas próprias medições de campo usando o protocolo de cinco pontos descrito anteriormente.

Para confiabilidade de longo prazo, priorize fornecedores com laboratórios internos credenciados ISO/IEC 17025. A Hongteng Fengda mantém laboratórios duplamente certificados (CNAS e UKAS) realizando verificações dimensionais 100% em vigas estruturais antes do despacho. Cada viga recebe um rótulo único com QR code vinculado ao seu MTR digital, relatório de varredura ultrassônica e análise metalúrgica específica do forno.

Ao adquirir seções especiais como corrimãos de ponte ou guarda-corpos, solicite certificação dimensional de terceiros da SGS ou Bureau Veritas. Nossos produtos ferroviários cumprem ISO 9001:2015 e ISO 14001:2015, com auditorias dimensionais realizadas a cada 72 horas durante corridas de lingotamento contínuo.

Recomendação final: Construa confiança através da metrologia

Medição precisa de vigas não é sobre substituir fitas métricas—é sobre camadas de métodos de verificação para corresponder ao risco. Para estruturas secundárias não críticas, fita calibrada + inspeção visual é suficiente. Para membros estruturais primários, trilhos de guindaste ou conexões sísmicas, invista em paquímetros digitais, procedimentos documentados e transparência do fornecedor.

Na Hongteng Fengda, não apenas enviamos aço—enviamos confiança. Cada viga estrutural sai de nossa instalação com metrologia rastreável, registros dimensionais em tempo real e suporte de engenharia para verificação em campo. Seja você validando uma única viga W18×76 ou adquirindo 2.400 toneladas de trilho QU100 para um corredor de alta velocidade, nossa equipe fornece orientação dimensional sob demanda, interpretação de MTRs e protocolos de inspeção conjunta.

Contate a Hongteng Fengda hoje para solicitar uma lista de verificação dimensional gratuita, acessar MTRs de amostra ou agendar uma consulta técnica virtual com nossos engenheiros de aplicação de aço estrutural.
