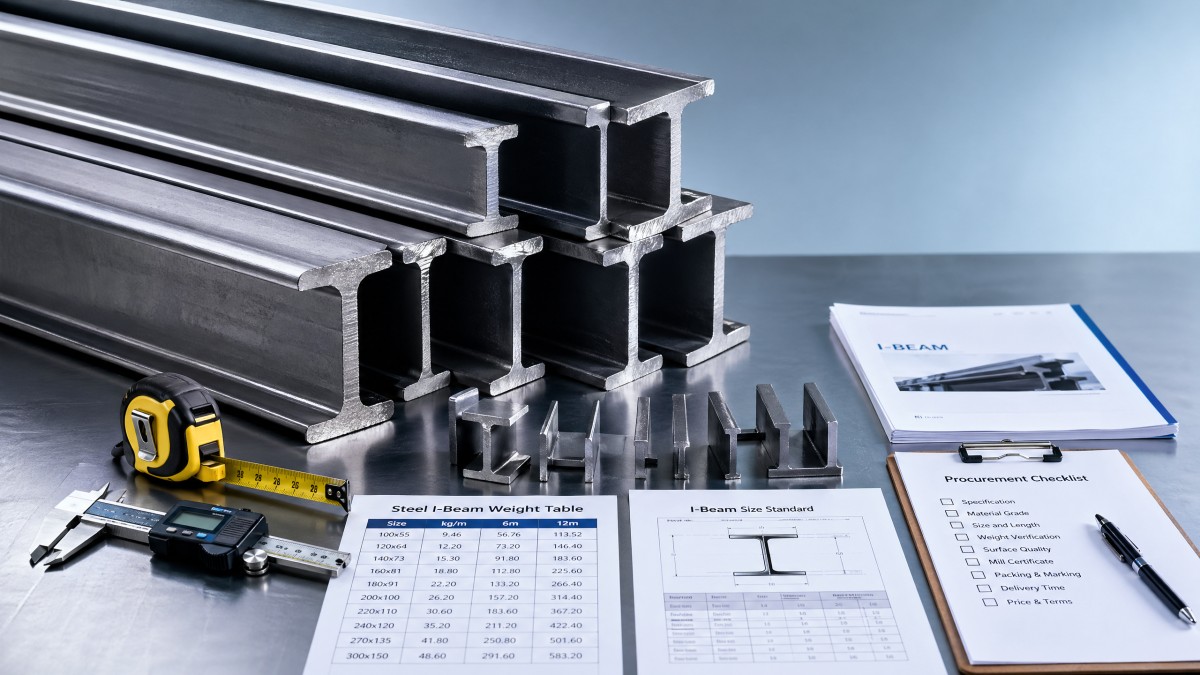

Ler corretamente uma tabela de peso de viga I é essencial para um projeto seguro, uma estimativa de custos precisa e um fornecimento eficiente de materiais. Quer você esteja comparando o peso por pé da viga I para fabricação, verificando vergalhões para suporte de vigas ou selecionando cantoneiras de aço para construção, este guia ajuda você a evitar erros comuns e a tomar decisões com confiança, desde a revisão das especificações até a execução do projeto.
Para compradores, engenheiros, gerentes de projeto, fabricantes e equipes de qualidade, uma tabela de peso de vigas é mais do que uma folha de referência. Ela afeta o planejamento do frete, a seleção do método de içamento, a preparação para soldagem, os cálculos de carga, o layout de armazenamento e o custo total de compra. Um pequeno erro de leitura pode levar a uma grande variação quando a quantidade do pedido atinge 20 tons, 50 tons ou mais.
No fornecimento de aço estrutural, os erros mais comuns vêm da confusão de unidades, da identificação incorreta da seção e da mistura entre peso teórico e peso real entregue. Entender como as tabelas são organizadas, o que cada coluna significa e como as normas diferem pode ajudar a reduzir riscos antes do início das compras, da fabricação e da instalação no local.
Entenda o que uma tabela de peso de viga I realmente mostra
Uma tabela de peso de viga I geralmente lista a designação da seção, a altura, a largura da mesa, a espessura da alma, a espessura da mesa, a área da seção e o peso por metro ou o peso por pé. Em muitas tabelas, o peso é teórico, o que significa que ele é calculado com base nas dimensões nominais e na densidade do aço, em vez de ser medido em cada viga após a laminação.
Isso importa porque duas vigas que parecem semelhantes podem diferir significativamente em massa. Por exemplo, uma seção mais pesada pode ter uma alma mais espessa ou uma mesa mais larga, aumentando tanto a capacidade de carga quanto o custo de transporte. Uma diferença de 5 kg/m em uma viga de 12 m significa 60 kg a mais por peça, o que se torna substancial em 100 peças.
Outro ponto importante é a terminologia. No comércio global, os compradores podem solicitar vigas I, vigas H, vigas universais ou vigas wide flange. Algumas tabelas separam essas categorias, enquanto outras as combinam. As equipes de avaliação técnica devem sempre verificar se a tabela segue as convenções ASTM, EN, JIS ou GB antes de comparar pesos entre fornecedores.
As colunas mais comuns em uma tabela de vigas
Se você entender as colunas padrão, a tabela se torna muito mais fácil de usar. Em vez de ler apenas a designação da viga, revise a linha completa. O peso sozinho nunca conta toda a história estrutural, porque a geometria da seção determina a rigidez, o detalhamento das conexões e a dificuldade de fabricação.
Ao revisar uma cotação ou desenho, compare pelo menos 4 pontos de dados: designação da seção, norma, comprimento e peso unitário. Essa verificação de 4 pontos ajuda a evitar o pedido de uma seção que tenha o nome correto, mas a massa ou a geometria errada.
Por que o peso teórico e o peso real podem diferir
As tolerâncias de laminação do aço, as tolerâncias de comprimento e a condição do revestimento podem criar pequenas diferenças entre o peso teórico e o peso real da peça. Para compras e estimativa de frete, o peso teórico é a prática padrão. Para a embalagem final, o carregamento de contêineres e o planejamento de guindastes, no entanto, o peso real do feixe embalado pode ser a referência mais prática.
A maioria das equipes de projeto aceita uma variação razoável quando ela está dentro da norma relevante do produto. O importante é não misturar o peso da tabela, o peso da balança rodoviária e o peso comercial faturado sem entender a base de cada número.
Como evitar erros de leitura que causam problemas de custo e segurança
A maneira mais rápida de cometer erros é presumir que toda tabela usa as mesmas unidades. Algumas usam kg/m, outras usam lb/ft, e algumas listam a área da seção em cm² enquanto outras usam in². Um erro de unidade pode distorcer a tonelagem total em mais de 2.2 vezes quando quilogramas e libras são confundidos.
Outro problema frequente é ler apenas a designação e ignorar a norma de origem. Uma IPE 200, uma seção W8 e uma seção JIS 200 não são intercambiáveis apenas pelo nome. Mesmo quando a altura nominal parece semelhante, a largura e a espessura da mesa podem variar o suficiente para afetar parafusamento, soldagem e desempenho estrutural.
As equipes de fabricação também devem verificar se o comprimento listado da viga é o comprimento de corte ou o comprimento de estoque. Por exemplo, um projeto pode exigir um comprimento final de 11.8 m, mas a usina pode fornecer comprimentos padrão de 12 m. Essa diferença de 0.2 m influencia o desperdício, o plano de corte e a taxa de aproveitamento em grandes volumes.
Cinco verificações antes de confiar na tabela
Um método prático de revisão é verificar a tabela em uma sequência fixa. Isso é especialmente útil para equipes de compras que lidam com vários fornecedores e para equipes de aprovação que precisam validar rapidamente a tonelagem e as premissas orçamentárias.
- Confirme a unidade de medida: kg/m, kg/pc, lb/ft, ou lb/pc.
- Confirme a família da seção: viga I, viga H, wide flange, viga universal, ou seção laminada sob medida.
- Confirme a norma aplicável: ASTM, EN, JIS, ou GB.
- Confirme o comprimento nominal e o comprimento de pedido, como 6 m, 9 m, ou 12 m.
- Confirme se o peso é teórico ou o peso real do feixe embalado.
Usar esta revisão em 5 etapas pode reduzir falhas de comunicação durante a comparação de RFQ. Também é útil durante a aprovação interna, quando as equipes financeiras e de projeto frequentemente precisam de uma base simples para verificar por que uma oferta é 3% a 8% mais alta do que outra.
Erros típicos e seu impacto
A tabela abaixo mostra como pequenos erros de leitura podem criar problemas maiores posteriormente em projetos de aço estrutural. Esses riscos afetam não apenas as equipes de projeto, mas também compradores, distribuidores e gerentes de instalação no local.
A principal lição é simples: uma tabela de vigas só é confiável quando é lida juntamente com a norma, a unidade e a condição do pedido. É por isso que fornecedores e exportadores experientes apresentam dados dimensionais, base de tolerância e detalhes de envio no mesmo pacote de documentação.
Como os dados da tabela de peso apoiam o fornecimento, a fabricação e a seleção de aços relacionados
As tabelas de peso de viga I são frequentemente usadas juntamente com outros materiais de aço estrutural. Uma equipe de projeto pode revisar ao mesmo tempo a tonelagem das vigas, as quantidades de cantoneiras de aço, as dimensões dos perfis U e os requisitos de proteção contra corrosão. Em muitos projetos industriais e de infraestrutura, a coordenação entre seções de vigas e componentes de tubo ou tubulação de suporte melhora tanto o controle do orçamento quanto a eficiência da instalação.
Por exemplo, produtos de tubo galvanizado são comumente escolhidos onde a resistência à corrosão e a vida útil são prioridades. Em sistemas de suporte, estruturas tipo treliça, tubulações de fluidos de baixa pressão e aplicações estruturais leves, combinar as cargas das vigas com as especificações dos tubos ajuda a evitar subdimensionamento e compras excessivas. Isso é particularmente importante quando os projetos abrangem ambientes externos, pátios de transporte, instalações agrícolas ou plataformas industriais.
Uma referência útil nesses casos éTubo de Aço Galvanizado, que está disponível em material DX52D e atende a uma ampla gama de aplicações, desde linhas gerais de água, gás e óleo de baixa pressão até construção, máquinas, componentes de veículos ferroviários, pontes e tubos de estrutura de suporte para poços de mineração ou estacas de cavaletes.
Quando produtos de aço relacionados importam em projetos baseados em vigas
Os dados de peso de vigas raramente estão isolados em um fluxo de compra real. Eles frequentemente se conectam a escolhas de revestimento, estruturas secundárias, embalagem e logística. A seleção de tubos galvanizados pode influenciar o intervalo de manutenção, a durabilidade no local e o custo total do ciclo de vida, especialmente em ambientes úmidos, costeiros ou expostos a agentes químicos.
O valor dessa comparação não é substituir as tabelas de vigas, mas mostrar como as decisões sobre o peso das vigas se encaixam em um pacote mais amplo de aço estrutural. Fabricantes que fornecem vigas, cantoneiras, perfis U, seções conformadas a frio e componentes sob medida podem frequentemente reduzir o risco de coordenação e encurtar os ciclos de comunicação durante projetos de exportação.
Uma lista prática de verificação de fornecimento
- Compare o peso das vigas pelo mesmo padrão e unidade antes de avaliar o preço por tonelada.
- Pergunte se os produtos de suporte precisam de opções resistentes à corrosão para uso externo ou industrial.
- Verifique se o comprimento pode ser fornecido em 6 m, 9 m, 12 m, ou tamanhos personalizados para reduzir o desperdício de corte.
- Revise os requisitos de tolerância com antecedência, especialmente quando a precisão da montagem afeta a produtividade.
Para compradores internacionais, essa visão integrada é especialmente útil porque os custos de frete, armazenamento e manuseio portuário frequentemente dependem do pacote completo de aço, e não apenas de um único item de linha de viga.
Como as equipes técnicas e comerciais devem verificar os dados da tabela de vigas antes de fazer o pedido
Uma decisão de compra sólida geralmente requer tanto verificação técnica quanto revisão comercial. Os engenheiros se concentram na adequação da seção, as equipes de compras comparam preços e prazo de entrega, e as equipes financeiras ou de aprovação de projeto precisam ter confiança de que as premissas de tonelagem estão corretas. Se qualquer uma dessas verificações for ignorada, o projeto pode enfrentar pedidos de alteração, atrasos ou custos extras de frete.
Um fornecedor confiável deve ser capaz de fornecer referências normativas, dados dimensionais, informações sobre o grau do material e expectativas de produção ou entrega em uma única resposta coordenada. Para projetos de exportação, isso geralmente inclui método de embalagem, suporte documental e se o fornecimento segue os requisitos do cliente com base em ASTM, EN, JIS, ou GB.
Para fabricantes e exportadores de aço estrutural como Hongteng Fengda, o valor prático está em combinar capacidade de produção estável com comunicação técnica clara. Compradores que adquirem cantoneiras de aço, perfis U de aço, vigas de aço, perfis de aço conformado a frio e componentes estruturais personalizados se beneficiam quando um único parceiro consegue alinhar revisão de especificações, controle de qualidade e gestão do prazo de entrega em um único fluxo de trabalho.
Um processo de verificação em 6 pontos antes da emissão do PO
O processo abaixo ajuda os tomadores de decisão a reduzir o risco de fornecimento e evitar retrabalho após a emissão de um pedido de compra. Ele é adequado para distribuidores, empreiteiros, compradores OEM e proprietários de projetos que revisam pacotes de aço estrutural.
- Verifique a designação da viga em relação aos desenhos aprovados e certifique-se de que a tabela usa a mesma família de normas.
- Confirme o peso unitário e calcule a tonelagem total usando os comprimentos reais do pedido, não apenas os comprimentos padrão de estoque.
- Verifique as tolerâncias dimensionais e se elas afetam o ajuste, a soldagem ou o alinhamento dos furos.
- Revise o grau do material e os requisitos de conformidade para o mercado-alvo.
- Solicite detalhes de embalagem, feixe e carregamento se a remessa for transportada por contêiner ou carga fracionada.
- Confirme o prazo de produção, os pontos de inspeção e o pacote documental antes da aprovação final.
Em muitos casos, essa revisão em 6 pontos pode ser concluída em 1 a 3 dias úteis quando o fornecedor fornece fichas técnicas completas. Isso é muito mais eficiente do que resolver erros após o início da fabricação ou depois que a carga chega ao porto de destino.
Perguntas que as equipes de qualidade e segurança devem fazer
As equipes de controle de qualidade e segurança devem prestar atenção a mais do que o tamanho da viga. Elas devem revisar a rastreabilidade, a consistência dimensional e como o peso da seção afeta as pilhas de armazenamento, as ferramentas de içamento e os planos de manuseio no local. Mesmo um aumento moderado no peso unitário pode alterar a disposição das lingas ou a seleção da empilhadeira.
Em projetos com tamanhos de vigas repetidos, verificar pontualmente 3 a 5 peças por lote quanto a dimensões e marcação pode ajudar a detectar erros precocemente. Se componentes estruturais personalizados estiverem incluídos, a tabela deve ser comparada com os desenhos de fabricação em vez de ser tratada como uma referência independente.
FAQ e orientação final para leitura confiável da tabela de vigas
Muitos leitores entendem a tabela em princípio, mas ainda hesitam ao comparar ofertas, validar tonelagem ou aprovar substituições. O FAQ abaixo aborda várias questões práticas que aparecem com frequência no fornecimento de aço estrutural e na execução de projetos.
Como calculo o peso total da viga a partir da tabela?
Multiplique o peso unitário pelo comprimento da viga e pela quantidade. Se uma seção pesa 25 kg/m, cada viga tem 12 m de comprimento e a quantidade do pedido é 40 peças, o peso teórico total é 25 × 12 × 40 = 12,000 kg, ou 12 tons. Sempre verifique se perda de corte, aparo de extremidades ou chapas extras de conexão estão incluídos separadamente.
Posso comparar preços usando apenas o preço por tonelada?
Não com segurança. O preço por tonelada é útil, mas só deve ser comparado depois que norma, tipo de seção, condição do revestimento, expectativas de tolerância e condições de entrega estiverem alinhados. Uma cotação que parece 4% mais barata pode incluir uma família de seção diferente ou um escopo de fornecimento menor.
O que devo fazer se a tabela de dois fornecedores mostrar pesos diferentes?
Primeiro verifique se eles estão usando a mesma norma e o mesmo sistema de unidades. Depois compare as dimensões reais na linha, especialmente a largura e a espessura da mesa. Se as dimensões forem diferentes, as seções não são idênticas, mesmo que a nomenclatura pareça semelhante. Peça a tabela de seções aplicável ou a norma da usina para resolver a diferença.
Quando uma solução personalizada é melhor do que um pedido padrão de vigas?
Se o projeto exigir fornecimento combinado de vigas, cantoneiras, perfis U, perfis conformados a frio e peças estruturais fabricadas, um pacote personalizado pode reduzir o risco de interface. Também pode melhorar a eficiência de corte, a coordenação da embalagem e o controle do prazo de entrega, especialmente para projetos de exportação com várias categorias de materiais.
Ler uma tabela de peso de viga I sem erros se resume a uma verificação disciplinada: confirme unidade, norma, geometria, comprimento e base de peso antes de tomar decisões de projeto, compra ou embarque. Para projetos globais de aço estrutural, essa abordagem disciplinada melhora a precisão de custos, a adequação do material e a eficiência no local, desde o primeiro RFQ até a instalação final.
Se você precisar de suporte com vigas de aço, cantoneiras de aço, perfis U de aço, perfis conformados a frio ou fornecimento de aço estrutural personalizado, trabalhar com um fabricante e exportador experiente pode simplificar o processo. A Hongteng Fengda apoia compradores internacionais com produção em conformidade com normas, controle de qualidade estável e coordenação confiável de entregas.
Entre em contato conosco hoje mesmo para discutir sua especificação de viga, solicitar uma solução de aço sob medida ou revisar detalhes de produtos relacionados para seu próximo projeto de construção, industrial ou de manufatura.
