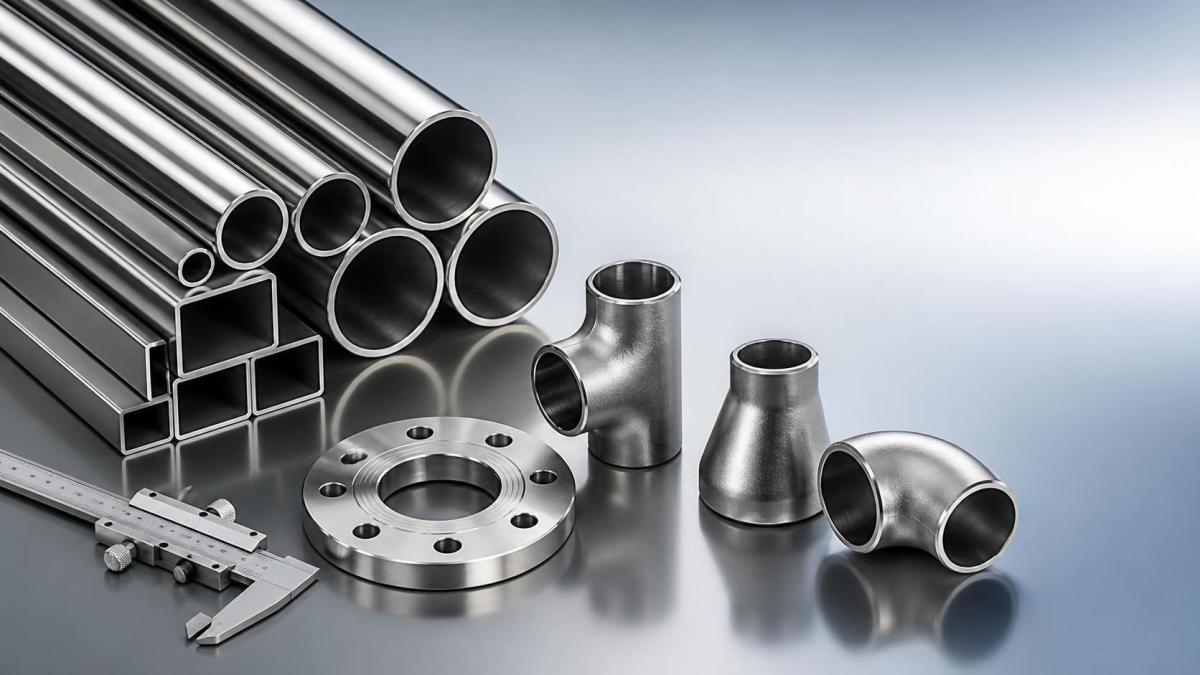

Como distinguir tubos de aço inoxidável de tubagens ao especificar um projeto

Quando o aço inoxidável é listado num cronograma de projeto, as palavras “tubo” e “tubagem” são frequentemente usadas de forma informal. Isso é compreensível nas discussões iniciais, mas torna-se arriscado quando estão envolvidos desenhos, ordens de compra, detalhes de fabrico e requisitos de inspeção. Os tubos de aço inoxidável e as tubagens de aço inoxidável podem parecer semelhantes numa estante, mas são encomendados, medidos, testados e utilizados para finalidades diferentes.

Para um gestor de projeto, a distinção não é uma questão de vocabulário. Pode afetar se um elemento se ajusta a uma ligação, se uma linha de processo fornece o caudal necessário, se um corrimão apresenta um aspeto uniforme após a instalação e se o material proveniente de diferentes siderurgias pode ser aceite sem atrasos. A escolha correta começa por compreender o que o componente deve fazer — e não apenas como é denominado.

A diferença prática: os tubos são definidos pelas dimensões; as tubagens, pela aplicação

Os tubos de aço inoxidável são geralmente especificados pelo seu diâmetro exterior real e espessura de parede. Um comprador pode solicitar tubos redondos, por exemplo, com diâmetro exterior de 50,8 mm × parede de 2,0 mm, ou perfis ocos quadrados e retangulares, como 50 mm × 50 mm × 3 mm. Estas dimensões são importantes porque os tubos são habitualmente selecionados pelo ajuste estrutural, aspeto, precisão de fabrico ou necessidade de ligação a peças com dimensões exatas.

Por outro lado, a tubagem é normalmente especificada pelo tamanho nominal do tubo (NPS) e pela série Schedule, ou por outro sistema de tubagem utilizado no mercado aplicável. O tamanho nominal não corresponde necessariamente ao diâmetro exterior real. A série Schedule identifica uma série de espessuras de parede, que por sua vez afeta o diâmetro interno, a capacidade de pressão, o peso e a preparação para soldadura. Os sistemas de tubagem foram desenvolvidos para o transporte de líquidos, gases, vapor ou lamas; a consistência do percurso de escoamento e a adequação ao serviço sob pressão são geralmente mais importantes do que um ajuste exterior rigoroso a uma estrutura fabricada.

É por isso que uma nota de desenho que indique apenas “tubo inoxidável de 50 mm” pode causar confusão. Pode descrever um sistema de tubagem nominal, um diâmetro exterior aproximado ou uma peça tubular. Estas alternativas não são intercambiáveis. Uma equipa de compras não deve ter de inferir a intenção do projetista depois de a encomenda ter sido emitida.

Observe além da forma redonda

A forma redonda por si só não identifica o produto. Tanto as tubagens como os tubos podem ser soldados ou sem costura, e ambos podem ser produzidos em graus de aço inoxidável resistentes à corrosão. Os indícios úteis são as dimensões, tolerâncias, utilização final e norma aplicável. Um elemento redondo polido usado num guarda-corpos, uma linha sanitária numa área de processamento alimentar e uma linha de serviço que transporta água podem parecer semelhantes a vários metros de distância. A lógica da sua especificação é diferente.

A comparação é um guia, não um substituto para a revisão de normas. Alguns produtos tubulares são adequados para aplicações relacionadas com pressão, enquanto determinados produtos de tubagem são utilizados em aplicações estruturais ou fabricadas. A especificação do projeto e os requisitos locais definem o limite final.

Comece pela função e depois defina o material

Uma especificação fiável começa por algumas perguntas diretas. O item transporta um fluido? Está exposto a pressão interna, ciclos térmicos, vácuo ou produtos químicos de limpeza? A dimensão exterior precisa de encaixar num suporte ou alinhar-se com grampos de vidro? O item ficará visível? A sua função de suporte de carga é definida por um engenheiro? As respostas normalmente indicam rapidamente se deve ser utilizada tubagem, tubo ou uma secção estrutural oca fabricada para esse fim.

Por exemplo, uma linha de derivação de serviço deve normalmente ser desenvolvida como uma especificação de sistema de tubagem. O projetista deve estabelecer o fluido, a pressão de projeto, a temperatura de projeto, a margem de corrosão quando aplicável, o método de ligação e as válvulas e conexões compatíveis. A seleção de um tubo com acabamento brilhante apenas porque o seu diâmetro exterior parece conveniente pode introduzir problemas de compatibilidade em cada ligação.

Um guarda-corpos de aço inoxidável é uma decisão diferente. Neste caso, o diâmetro exterior, a retilineidade, o aspeto da soldadura, o acabamento superficial e a compatibilidade com os suportes são frequentemente mais importantes do que um diâmetro nominal interno. Se um tubo redondo de 42,4 mm for indicado num detalhe, substituí-lo por um produto de tubagem nominal pode alterar o diâmetro exterior real e comprometer conexões proprietárias. O material pode continuar a ser aço inoxidável, mas deixa de ser o mesmo componente projetado.

Os erros de dimensionamento geralmente começam com uma linha em falta no desenho

O erro evitável mais comum é fornecer apenas uma dimensão. “Tubo inoxidável, 2 polegadas” está incompleto porque não identifica se 2 polegadas correspondem a um diâmetro exterior real, uma designação nominal de tubagem, um diâmetro interno ou uma referência tubular específica do mercado. “Tubagem inoxidável, 50 mm” apresenta a mesma insuficiência, a menos que o sistema de tubagem aplicável seja indicado.

Para tubos, especifique a forma, as dimensões exteriores reais, a espessura nominal da parede, o grau do material, o acabamento, o requisito de comprimento e as tolerâncias relevantes para o fabrico. Para tubagem, indique o tamanho nominal, a série Schedule ou espessura de parede, o grau do material, o tipo de fabrico se necessário, a preparação das extremidades e a norma ou código de referência. Os documentos de projeto também devem indicar se são necessários certificados de ensaio de fábrica, ensaios não destrutivos, testes de pressão, decapagem, passivação ou rastreabilidade. Estes requisitos devem ser selecionados para a aplicação — e não copiados de um projeto não relacionado.

Uma referência normativa é importante porque estabelece mais do que dimensões. Os sistemas ASTM, EN, JIS e GB podem abordar de forma diferente a composição química, as propriedades mecânicas, os ensaios, as tolerâncias e a forma do produto. Indicar um grau sem a norma de produto relevante pode deixar margem para pressupostos incompatíveis. Um fornecedor pode disponibilizar um material equivalente em grau que não cumpra os requisitos dimensionais ou de inspeção exigidos.

A seleção do grau é independente da decisão entre tubo e tubagem

É tentador tratar um grau de aço inoxidável como a especificação completa. Na realidade, o grau, a forma do produto, a condição superficial, o método de fabrico e o ambiente de serviço funcionam em conjunto. Os graus austeníticos comuns podem ser considerados para muitas aplicações gerais, enquanto a exposição a cloretos, os ambientes costeiros, o contacto químico, as temperaturas elevadas, os requisitos de higiene e os procedimentos de soldadura podem alterar a seleção. A escolha correta deve ser analisada em relação ao ambiente operacional real e aos requisitos aplicáveis do projeto.

A condição superficial merece a mesma atenção. Um acabamento escovado decorativo, um acabamento de fábrica e um acabamento sanitário internamente liso respondem a necessidades diferentes. A descoloração da soldadura, a contaminação por aço carbono incrustada e uma limpeza pós-soldadura inadequada podem reduzir a resistência à corrosão em serviço, mesmo quando a liga base é apropriada. Quando o aço inoxidável fica exposto e o desempenho anticorrosivo é crítico, a especificação deve deixar claras as expectativas de limpeza após o fabrico, em vez de presumir que o termo “inoxidável” resolve a questão.

Coordene os componentes de aço inoxidável com o conjunto mais amplo da construção

Os projetos raramente adquirem elementos de aço inoxidável isoladamente. Uma estrutura de cobertura, uma ampliação de armazém, um edifício agrícola ou uma instalação pública pode combinar secções estruturais, chapas de cobertura, drenagem, suportes e tubos de aço inoxidável para corrimãos, painéis, estruturas de equipamentos ou detalhes expostos. A coordenação nesta fase evita que um pequeno problema de interface se transforme numa alteração em obra.

Por exemplo, os sistemas de cobertura e fachada devem ser avaliados de acordo com o seu próprio ambiente de corrosão, detalhes de fixação, movimentação térmica e acesso para manutenção. Para envolventes de edifícios agrícolas, residenciais, comerciais e públicos, a Chapa de Aço Galvalume Pré-pintada PPGL pode ser considerada quando o seu perfil, sistema de revestimento e condições do projeto forem adequados ao desenho. Trata-se de uma solução de material diferente dos tubos de aço inoxidável, mas as junções entre metais diferentes, as penetrações na cobertura, os suportes e os percursos de drenagem continuam a exigir um detalhamento cuidadoso. A água estagnada e o contacto direto entre materiais incompatíveis não devem ser deixados ao critério da obra.

É também neste ponto que um fornecedor de aço estrutural pode acrescentar valor prático sem alterar a responsabilidade do engenheiro pelo projeto. A Hongteng Fengda fabrica e exporta produtos de aço estrutural, incluindo cantoneiras, perfis U, vigas, perfis formados a frio e componentes personalizados. Para projetos internacionais, a discussão útil é frequentemente sobre a clareza dos desenhos, o alinhamento com as normas, a embalagem, a marcação dos componentes e a forma como os tubos ou a tubagem fazem interface com o conjunto estrutural. Estes detalhes ajudam a reduzir a ambiguidade nas compras antes de o material chegar à oficina de fabrico ou ao local da obra.

O que verificar antes de emitir uma ordem de compra

Uma breve revisão técnica antes da emissão é normalmente mais valiosa do que resolver uma disputa após a entrega. Verifique os seguintes pontos em relação ao desenho aprovado mais recente e à lista de materiais:

• Se o item solicitado é tubagem, tubo redondo, tubo quadrado, tubo retangular ou secção estrutural oca.
• Se cada dimensão indicada é nominal ou real e se a espessura de parede está claramente definida.
• O grau de aço inoxidável, a norma de produto, o processo de fabrico e o acabamento superficial exigidos.
• Os detalhes de ligação, incluindo conexões, preparação das extremidades, procedimentos de soldadura e variação dimensional permitida.
• Os requisitos de documentação, identificação, inspeção e embalagem adequados ao trabalho.
• Os comprimentos de entrega e se comprimentos aleatórios, comprimentos cortados, otimização de cortes ou tolerâncias de fabrico são aceitáveis.

O último ponto pode ser ignorado. Um material tecnicamente conforme com o grau e o tamanho indicados pode ainda criar desperdícios ou problemas de manuseamento se os comprimentos de stock não corresponderem ao plano de corte. Por outro lado, solicitar tolerâncias de comprimento de corte excessivamente rigorosas para material que será amplamente fabricado pode aumentar o custo sem melhorar o conjunto acabado. Os requisitos devem ser rigorosos onde a função o exige, e não em todo o lado por hábito.

Não permita que linguagem intercambiável se torne material intercambiável

A regra mais simples é esta: especifique tubos de aço inoxidável quando as dimensões externas reais, a forma do perfil, o ajuste de fabrico ou o acabamento determinarem a decisão; especifique tubagem de aço inoxidável quando uma designação de sistema de tubagem, o serviço interno, a aplicação sob pressão e as conexões normalizadas a determinarem. Depois, confirme separadamente o grau, a norma, a espessura de parede, o acabamento e os requisitos de inspeção.

Antes de solicitar cotações, as equipas de projeto devem traduzir notas informais numa descrição controlada do material e pedir ao projetista, fabricante e fornecedor que revejam quaisquer interfaces pouco claras. Em projetos de fornecimento globais, isto é especialmente importante quando os documentos abrangem as convenções ASTM, EN, JIS ou GB. Uma especificação clara não garante uma instalação perfeita, mas elimina uma das causas mais comuns de material inoxidável incorreto chegar na fase errada do projeto.
