Compreender as dimensões do aço estrutural está se tornando mais importante à medida que os projetos exigem tolerâncias mais rigorosas, aquisição mais rápida e melhor correspondência de especificações entre países.
De cantoneiras a vigas e perfis personalizados, a clareza dimensional agora afeta o controle de custos, a conformidade, a eficiência de fabricação e o desempenho estrutural de longo prazo.

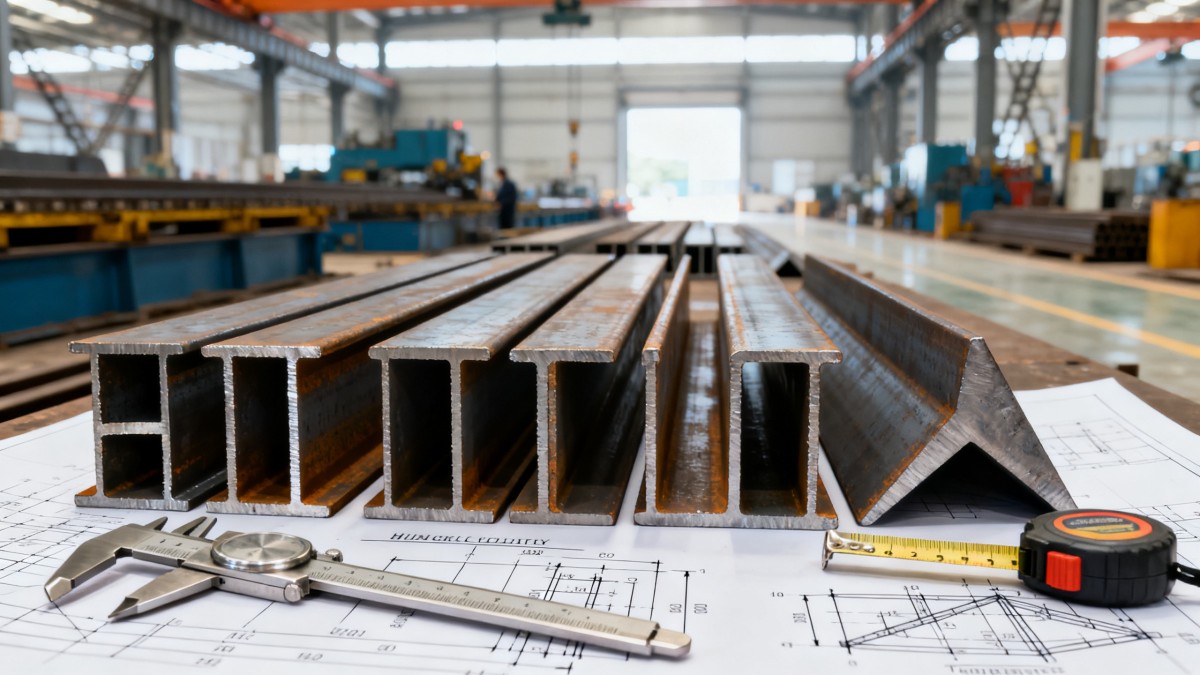

Este guia explica como ler claramente as dimensões do aço estrutural, por que os padrões dimensionais são mais importantes hoje e quais detalhes merecem mais atenção antes de fazer um pedido.
Por que as dimensões do aço estrutural estão recebendo mais atenção hoje
No passado, muitos projetos se concentravam principalmente no grau do aço e no preço. Hoje, as dimensões do aço estrutural se tornaram um fator de decisão de primeira linha.
Os arquivos de projeto estão mais digitais. As linhas de fabricação estão mais automatizadas. Os projetos internacionais também dependem de uma interpretação dimensional exata entre os padrões ASTM, EN, JIS, and GB.
Um pequeno mal-entendido na largura do flange, espessura da alma, tamanho da aba ou tolerância de comprimento pode atrasar a instalação e aumentar o desperdício.
É por isso que as dimensões do aço estrutural não são mais apenas dados técnicos. Elas fazem parte da gestão de riscos e da coordenação do projeto.
O sinal do mercado é claro: as dimensões agora afetam mais do que o encaixe
A demanda atual mostra uma mudança da simples confirmação de tamanho para uma avaliação dimensional completa.
Os projetos estão cada vez mais comparando propriedades da seção, impacto do revestimento, faixa de tolerância e compatibilidade com o processamento posterior.
Essa tendência é especialmente visível na construção, estruturas industriais, suportes de equipamentos, instalações logísticas e pedidos de fabricação voltados para exportação.
O que os compradores estão verificando com mais frequência
- Tamanho nominal versus tamanho real medido
- Combinações de profundidade, largura e espessura da seção
- Tolerância de comprimento e retilineidade
- Raio de canto e raio de raiz
- Peso por metro e área da seção
- Equivalência de padrões entre países
O que está impulsionando o foco mais forte nas dimensões do aço estrutural
Como ler as dimensões do aço estrutural sem confusão
O primeiro passo é saber que cada perfil de aço usa uma lógica dimensional diferente.
Para cantoneiras, os principais valores são tamanho da aba, espessura da aba e comprimento. Cantoneiras de abas iguais e desiguais devem ser identificadas corretamente.
Para canais de aço, as dimensões geralmente incluem profundidade da seção, largura do flange, espessura da alma e espessura do flange.
Para vigas I e vigas H, os compradores devem verificar altura total, largura do flange, espessura da alma, espessura do flange e peso teórico.
Para perfis conformados a frio, as dimensões do aço estrutural frequentemente incluem raio de conformação, tamanho da abertura, dimensão do lábio e posições personalizadas de puncionamento.
As medições mais importantes a verificar
- Profundidade ou altura da seção
- Largura do flange ou da aba
- Espessura da alma
- Espessura do flange
- Comprimento e tolerância de corte
- Peso unitário por metro
- Condição da superfície ou espessura do revestimento
Uma folha dimensional nunca deve ser lida apenas como números. Ela deve ser verificada juntamente com o código da norma, grau, tolerância e finalidade de aplicação.
Por que produtos de aço relacionados também são medidos por lógica dimensional
A mesma tendência afeta outras soluções de aço usadas em sistemas de elevação, mineração, marítimos e industriais.
Por exemplo,Cabo de Aço Galvanizado depende de diâmetro claro, tipo de construção, resistência à tração e definição do revestimento.
As construções típicas incluem 6X7+FC, 6X19+IWR, and 8x19S+FC, com faixas de diâmetro de 1.0mm a 22mm.
Sua resistência normal à tração varia de 1470Mpa a 1960Mpa, e as opções de revestimento incluem acabamentos liso, eletrogalvanizado e galvanizado por imersão a quente.
Isso mostra uma realidade mais ampla de aquisição: a compreensão dimensional dá suporte não apenas às seções estruturais, mas também aos componentes de aço usados ao lado delas.
Como mal-entendidos dimensionais afetam os resultados do projeto
Quando as dimensões do aço estrutural são interpretadas incorretamente, o dano geralmente aparece mais tarde, não na etapa de cotação.
Uma viga com espessura de flange incorreta pode falhar no detalhamento das conexões. Um canal com raio de raiz diferente pode não corresponder a suportes ou bases de máquinas.
Um perfil personalizado com largura aceitável, mas espaçamento incorreto entre furos, pode se tornar inutilizável após o envio.
Áreas típicas de impacto
- Compatibilidade de fabricação e eficiência de nesting
- Precisão das conexões durante soldagem ou aparafusamento
- Carregamento para transporte e planejamento de contêineres
- Velocidade e segurança da instalação no local
- Desempenho estrutural final e aprovação na inspeção
Onde os padrões internacionais podem criar lacunas dimensionais ocultas
Muitos problemas de aquisição acontecem porque nomes de perfis semelhantes nem sempre significam dimensões idênticas de aço estrutural.
Uma viga H sob uma norma pode ter espessura de flange diferente de uma seção visualmente semelhante em outra família de normas.
O peso teórico também pode diferir devido a detalhes de raio ou tolerâncias dimensionais definidas pela norma.
Fornecedores confiáveis reduzem esse risco ao vincular desenhos da seção, normas de usina e dados de inspeção antes do início da produção.
Pontos que merecem verificação extra
- Código da norma e ano de revisão
- Valores nominais versus valores reais de tolerância
- Método de designação da seção
- Base de cálculo da massa por metro
- Impacto do revestimento ou acabamento nas dimensões finais
O que deve ser revisado antes de confirmar um pedido
Um processo de revisão sólido ajuda a evitar erros evitáveis nas dimensões do aço estrutural.
- Compare os desenhos com a norma exata do perfil.
- Confirme por escrito todas as dimensões críticas e tolerâncias.
- Verifique se o peso teórico corresponde à norma de referência.
- Revise os processos posteriores, como puncionamento, soldagem, galvanização ou montagem.
- Solicite esboços da seção para perfis personalizados ou substituídos.
- Esclareça o método de inspeção para verificação dimensional antes do envio.
Como parceiros confiáveis de aço apoiam decisões dimensionais mais claras
À medida que os projetos globais se tornam mais orientados por especificações, a capacidade do fornecedor importa tanto quanto a disponibilidade do material.
Hongteng Fengda, um fabricante e exportador de aço estrutural da China, fornece cantoneiras, canais de aço, vigas de aço, perfis conformados a frio e componentes personalizados.
Com instalações modernas de fabricação e rigoroso controle de qualidade, seus produtos estão alinhados com os principais padrões, como ASTM, EN, JIS, and GB.
Esse suporte é valioso quando as dimensões do aço estrutural precisam ser traduzidas com precisão para aplicações de construção, industriais e de manufatura em todo o mundo.
Uma maneira prática de avaliar as dimensões do aço estrutural com confiança
A tendência é clara: dimensões de aço estrutural mais claras levam a menos surpresas no projeto e a melhores resultados de aquisição.
Em vez de verificar o tamanho no último momento, revise as dimensões antecipadamente junto com normas, tolerâncias, propriedades da seção e necessidades de fabricação.
Quando cada medida é verificada no contexto, a seleção do aço se torna mais precisa, mais conforme e mais econômica.
Se um projeto envolve seções padrão ou componentes de aço personalizados, a próxima etapa prática é comparar os desenhos com os dados dimensionais do fornecedor antes da cotação e da produção.
