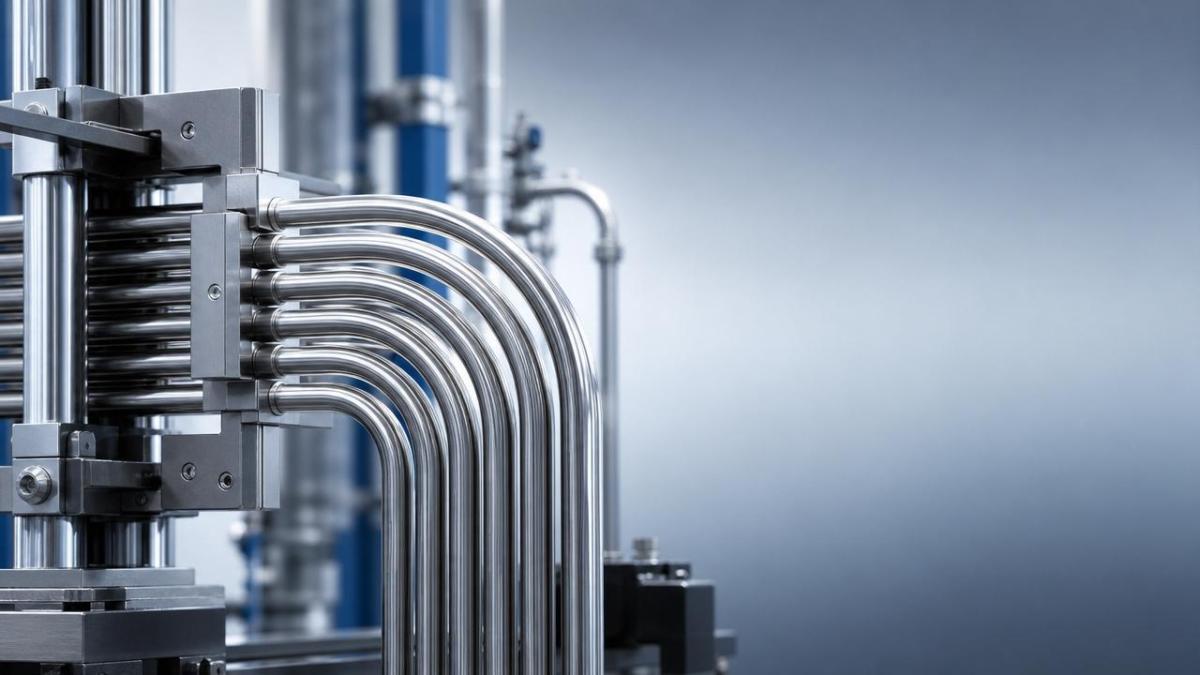

Ao trabalhar com ss coil tube, os limites do raio de curvatura afetam diretamente o desempenho do fluxo, a integridade da parede e a segurança da instalação. Para operadores e usuários finais, compreender esses limites ajuda a evitar achatamento, trincas e retrabalho dispendioso. Este artigo explica por que o raio de curvatura adequado é importante, quais fatores o influenciam e como o material certo e o suporte de fabricação adequado podem melhorar a confiabilidade em aplicações exigentes de aço.
O que significa raio de curvatura para ss coil tube?
O raio de curvatura é o tamanho da curva interna formada quando o ss coil tube é dobrado durante a fabricação ou a instalação.
Um raio menor cria uma curva mais fechada. Um raio maior produz uma mudança de direção mais suave e menor tensão de conformação.
Em sistemas de aço, esse valor não é apenas geométrico. Ele influencia a estabilidade mecânica, o fluxo interno, a vida em fadiga e o desempenho de vedação.
Para ss coil tube usado em linhas de processo, circuitos de troca térmica ou conjuntos compactos, o raio de curvatura frequentemente determina se a instalação será concluída sem danos.
Se a curvatura for muito fechada, a parede do tubo pode afinar no lado externo e se comprimir no lado interno.
Essa deformação pode reduzir a capacidade de pressão. Também pode criar fragilidade localizada, especialmente sob vibração, ciclos de temperatura ou serviço corrosivo.
Por isso, a maioria das equipes de projeto trata o raio de curvatura como um parâmetro de controle, não como um detalhe secundário.
Por que os limites do raio de curvatura são tão importantes em aplicações reais de aço?
Os limites do raio de curvatura são importantes porque o ss coil tube precisa manter sua forma redonda e o equilíbrio da parede após a dobra.
Quando o raio fica abaixo de uma faixa segura, várias falhas se tornam mais prováveis:
- Ovalização ou achatamento que restringe o fluxo
- Afinamento da parede que reduz a resistência ao rompimento
- Trincas superficiais no lado tracionado
- Enrugamento no lado comprimido
- Retorno elástico inesperado que altera as dimensões finais
Esses problemas afetam mais do que a aparência. Eles podem aumentar a energia de bombeamento, complicar as conexões e reduzir a vida útil.
Em projetos de aço inoxidável e aço estrutural, o retrabalho é caro porque os conjuntos de tubos geralmente ficam dentro de sistemas maiores soldados ou modulares.
Curvas mais fechadas também aumentam as exigências de inspeção. Geometrias não uniformes podem exigir medição adicional, teste de pressão ou substituição antes do embarque.
É por isso que os limites do raio de curvatura estão diretamente ligados ao custo de produção, à velocidade de instalação e ao desempenho de longo prazo.
Quais fatores determinam o raio de curvatura seguro do ss coil tube?
Não existe um único número que sirva para toda aplicação de ss coil tube. O raio seguro depende do material, das dimensões, do ferramental e das condições de serviço.
1. Grau do material do tubo
Diferentes graus de inox respondem de forma diferente à conformação. Graus austeníticos frequentemente permitem curvas mais fechadas do que materiais mais duros ou menos dúcteis.
Graus duplex geralmente oferecem maior resistência, mas podem exigir controle de dobra mais cuidadoso para evitar concentração localizada de tensões.
2. Espessura da parede
Paredes mais espessas geralmente resistem melhor ao colapso. ss coil tube de parede fina é mais propenso a achatamento e enrugamento durante curvas fechadas.
3. Diâmetro externo
Tubos de maior diâmetro geralmente precisam de raios de curvatura maiores. À medida que o tamanho aumenta, torna-se mais difícil controlar a retenção da forma.
4. Método de dobra
Dobra com mandril, dobra por arraste rotativo e calandragem produzem resultados diferentes. O suporte do ferramental afeta fortemente a geometria final.
5. Condição da superfície e qualidade da solda
Qualquer inconsistência pode se tornar um ponto fraco durante a dobra. Superfícies limpas e qualidade de solda estável melhoram a confiabilidade da conformação.
6. Ambiente de uso final
Sistemas expostos a pulsos de pressão, ciclos térmicos ou meios corrosivos precisam de escolhas de curvatura mais conservadoras.
Como saber se um raio de curvatura está muito fechado?
Existem vários sinais de alerta de que um raio de curvatura é agressivo demais para ss coil tube.
- Achatamento visível ao longo da curva
- Microtrincas ou rugosidade no arco externo
- Flambagem da parede interna ou ondulações
- Encaixe ruim com grampos, anéis de vedação ou conectores
- Redução de fluxo após a instalação
A medição também é importante. Verifique ovalização, redução de parede, precisão angular e repetibilidade em várias peças.
Se a mesma configuração de ferramenta gerar dimensões instáveis, o raio selecionado pode estar fora da janela prática de conformação do material.
Os testes devem corresponder às necessidades de serviço. Uma curva decorativa e uma curva sujeita à pressão não podem ser avaliadas pelo mesmo padrão de aceitação.
Quais erros frequentemente causam problemas na dobra de ss coil tube?
Muitas falhas vêm de suposições, e não de limites do material. O erro mais comum é copiar regras de dobra de outra liga ou de outro tamanho de tubo.
Outro erro é escolher o menor raio possível para economizar espaço, sem verificar pressão, vibração e tolerância de instalação.
O mau alinhamento do ferramental também é um problema importante. Mesmo ss coil tube de qualidade pode deformar se os componentes de suporte estiverem desgastados ou incompatíveis.
Alguns projetos ignoram a estrutura de aço mais ampla ao redor do conjunto de tubos. Membros de suporte, suportes e canais influenciam o roteamento e a distribuição de tensões.
Por exemplo, os layouts estruturais frequentemente combinam linhas de tubos com seções de suporte fornecidas por umFornecedor de Canal de Aço.
Nesses sistemas, espaço disponível, pontos de fixação e exposição à corrosão devem ser analisados em conjunto, não separadamente.
Outro descuido frequente é pular as dobras de teste. Uma curta rodada de qualificação pode revelar retorno elástico, ovalização e marcas de ferramenta antes da produção total.
Como o raio de curvatura deve ser selecionado para equilibrar desempenho e custo?
A melhor abordagem é equilibrar design compacto com segurança de conformação. Um raio um pouco maior frequentemente reduz custos ocultos.
Essas economias podem incluir menos curvas rejeitadas, menor tempo de inspeção, instalação mais fácil e maior vida útil.
Use este caminho de decisão ao avaliar o raio de curvatura do ss coil tube:
- Confirme o grau, diâmetro, espessura da parede e ângulo de dobra exigido.
- Revise a pressão de serviço, o meio, a temperatura e o nível de vibração.
- Verifique se o espaço de roteamento realmente exige uma curva fechada.
- Ajuste o ferramental e o método de suporte à geometria alvo.
- Realize dobra de amostra e inspecione os resultados da deformação.
- Ajuste o raio antes da fabricação em massa se a consistência for fraca.
O fornecimento integrado de aço também pode melhorar a eficiência. Suportes estruturais e seções resistentes à corrosão devem estar alinhados com os requisitos de roteamento dos tubos.
Em projetos mais amplos de construção e industriais, a estrutura de suporte pode incluir U channel steel com espessura de 1.5mm a 25mm e alturas de 80mm a 160mm.
Opções como Q195, Q235B, Q345B, 304, 316 e Duplex ajudam a coordenar resistência, soldabilidade e resistência à corrosão em todo o pacote de aço.
Onde as condições corrosivas são severas, componentes de suporte galvanizados ou inoxidáveis podem reduzir a manutenção e melhorar a durabilidade da montagem.
FAQ: perguntas comuns sobre o raio de curvatura de ss coil tube
O desempenho confiável do ss coil tube depende da escolha de um raio de curvatura que se adapte tanto à realidade da fabricação quanto às exigências de serviço.
Ignorar os limites do raio pode levar a trincas, achatamento, risco de vazamento e atrasos desnecessários na produção.
Um resultado melhor vem da análise conjunta do grau do material, da espessura da parede, do ferramental e do suporte estrutural.
Para projetos em aço que exigem fornecimento coordenado, qualidade estável e suporte pronto para exportação, um parceiro de material consistente reduz o risco desde o projeto até a entrega.
Se sua aplicação envolver o roteamento de ss coil tube junto com componentes estruturais, verifique os requisitos de curvatura com antecedência e alinhe-os com o layout completo do sistema de aço.
