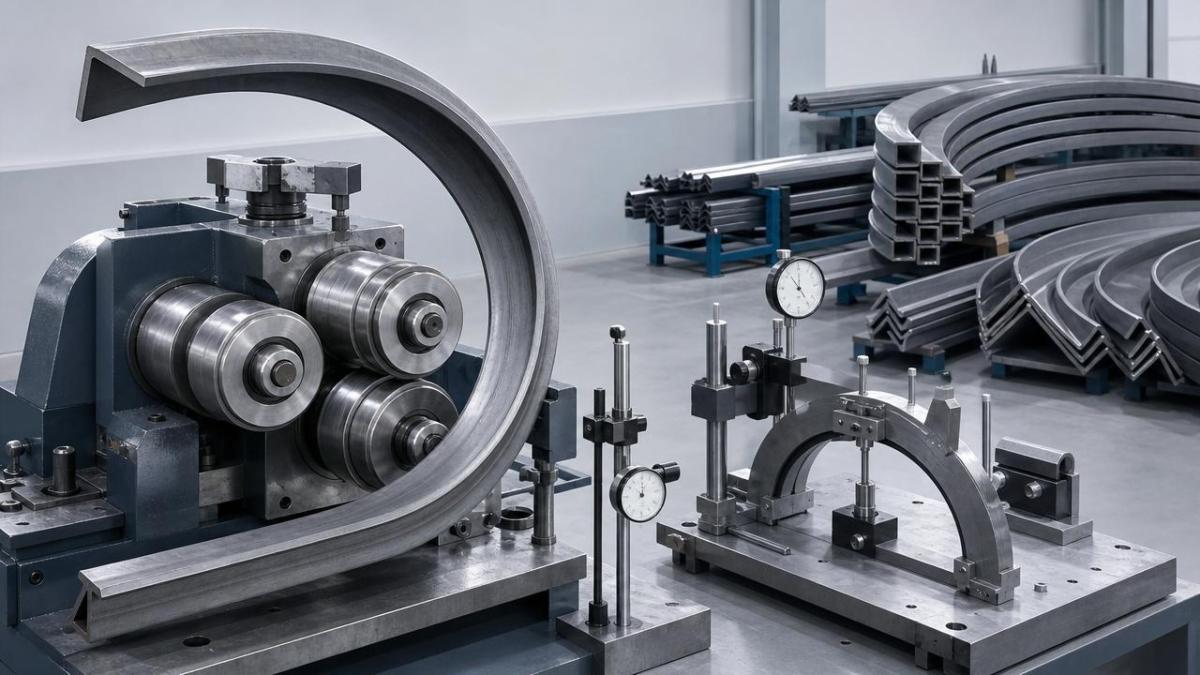

Na fabricação estrutural, a curvatura de cantoneiras de aço afeta diretamente a precisão de montagem, o desempenho sob carga e a segurança no local.
Compreender os limites de curvatura, as tolerâncias e os erros comuns ajuda a reduzir retrabalho, sucata, atrasos e riscos de conformidade.
Este guia explica como funciona a curvatura de cantoneiras de aço, o que limita a qualidade da forma e quais verificações práticas melhoram a consistência.
Também destaca métodos de prevenção que apoiam uma fabricação confiável para aplicações na construção, industriais e de manufatura.
O que significa a curvatura de cantoneiras de aço na fabricação estrutural?
A curvatura de cantoneiras de aço é a conformação controlada de perfis angulares em um raio ou geometria exigidos sem perder a resistência funcional.
O processo é comum em estruturas, suportes, braçadeiras, acabamentos arquitetônicos, passarelas, bases de equipamentos e detalhes estruturais curvos.
Diferentemente da dobra de chapas planas, os perfis angulares contêm duas abas e uma raiz de canto.
Essa forma cria uma distribuição desigual de tensões durante a conformação, especialmente quando uma aba resiste à deformação mais do que a outra.
Como resultado, a curvatura de cantoneiras de aço deve considerar o tamanho da seção, a espessura da aba, a direção da curvatura, a pressão da ferramenta e o raio alvo.
O objetivo de qualidade não é apenas a precisão visual.
Também inclui repetibilidade dimensional, transferência estável de carga, alinhamento correto dos furos e montagem previsível no local.
Por que é mais desafiadora do que o corte reto?
O corte reto remove material com distorção de forma limitada.
A curvatura de cantoneiras de aço altera a geometria e a tensão interna ao mesmo tempo.
Mesmo um pequeno erro de configuração pode causar torção, abertura das abas, flambagem local ou retorno elástico além da tolerância.
O que limita o raio mínimo de curvatura na curvatura de cantoneiras de aço?
O raio mínimo de curvatura depende da ductilidade do material, da espessura, da geometria da seção, do método de conformação e do requisito final de serviço.
O aço estrutural de baixo carbono normalmente dobra com mais facilidade do que os graus de alta resistência.
Cantoneiras mais espessas geralmente exigem um raio maior para evitar trincas ou distorção severa.
A área da raiz é crítica porque a deformação se concentra ali durante a curvatura de cantoneiras de aço.
Fatores-chave que definem os limites de curvatura
- Grau do material e capacidade de alongamento
- Largura da aba da cantoneira, espessura e raio de canto
- Processo de curvatura a quente versus curvatura a frio
- Método de calandragem, dobra em prensa ou conformação por estiramento
- Presença de furos, entalhes, soldas ou recortes próximos à zona de curvatura
Se o raio alvo for muito fechado, as fibras externas podem trincar enquanto o lado interno se comprime e enruga.
Quando o raio é muito aberto, a peça pode não se ajustar ao envelope do projeto.
Essa incompatibilidade frequentemente causa tensão na conexão ou modificação em campo.
Como os limites de curvatura devem ser verificados?
O método mais confiável é a conformação de teste no grau e na seção reais.
Somente os desenhos não conseguem prever totalmente o retorno elástico e o comportamento da distorção em cada trabalho de curvatura de cantoneiras de aço.
Para ambientes externos ou corrosivos, os materiais relacionados também precisam de durabilidade compatível.
Em sistemas de revestimento ou acessórios,Bobina de aço Galvalume AZ50 é frequentemente selecionada por sua resistência à corrosão, soldabilidade e desempenho estável.
Quais tolerâncias são mais importantes para a qualidade da curvatura de cantoneiras de aço?
As tolerâncias determinam se a peça curvada pode ser instalada sem forçamento, calços, rasgos ou soldagem adicional.
Na prática, a qualidade da curvatura de cantoneiras de aço é julgada por mais do que o raio geral.
Várias dimensões influenciam o sucesso da montagem.
Pontos críticos de controle de tolerância
- Raio de curvatura interno ou da linha central
- Comprimento do arco e comprimento desenvolvido
- Consistência da curvatura ao longo de toda a seção
- Torção ao longo do elemento curvado
- Abertura ou fechamento do ângulo das abas após a conformação
- Esquadria das extremidades e manutenção da posição dos furos
A torção é um dos problemas mais prejudiciais.
Uma peça pode atender à tolerância de raio, mas ainda assim falhar na instalação porque as abas giram para fora do plano.
A abertura das abas é outro problema oculto frequente.
Ela altera a geometria da conexão e pode interferir no ajuste para parafusamento.
Abordagem de inspeção recomendada
Use gabaritos, calibradores de raio, linhas de referência e verificações dimensionais calibradas.
Para produção repetitiva, defina a aprovação da primeira peça antes do início do lote completo.
Os pontos de medição devem ser fixados nos desenhos e nos registros de inspeção.
Quais são os erros mais comuns na curvatura de cantoneiras de aço?
A maioria das falhas na curvatura de cantoneiras de aço decorre de erros de processo controláveis, e não de defeitos incomuns do material.
Reconhecer os padrões de erro cedo evita sucata repetida e qualidade instável.
1. Subestimar o retorno elástico
Após a liberação da carga, o aço retorna parcialmente em direção à sua forma original.
Se a compensação for muito pequena, o raio final se torna maior do que o especificado.
2. Aplicar força desigual
Um alinhamento ruim dos roletes ou uma fixação inadequada pode empurrar uma aba mais do que a outra.
Isso causa torção, curvatura assimétrica ou marcas nas bordas.
3. Ignorar a orientação da seção
Curvar com a orientação errada da aba altera a rigidez e a resposta à deformação.
A mesma cantoneira pode se comportar de forma diferente dependendo de como entra na máquina.
4. Curvar muito perto de furos ou soldas
Descontinuidades atuam como concentradores de tensão.
Trincas, alongamento e distorção dos furos tornam-se mais prováveis perto da linha de curvatura.
5. Usar uma condição de material inadequada
Material excessivamente duro ou inconsistente aumenta o risco de fratura e desvio de tolerância.
A certificação do material e a análise das propriedades mecânicas são importantes antes da produção.
Como os erros na curvatura de cantoneiras de aço podem ser evitados na produção?
A prevenção começa com o planejamento do processo, não com a correção no fim da linha.
Um fluxo de trabalho estável para curvatura de cantoneiras de aço combina controle de ferramentas, análise do material e inspeção disciplinada.
Etapas práticas de prevenção
- Confirme o grau do material, a espessura e o lote térmico antes da curvatura.
- Revise os desenhos quanto ao raio mínimo e aos recursos próximos.
- Realize curvaturas de amostra e registre a compensação do retorno elástico.
- Ajuste o alinhamento dos roletes ou da matriz usando referências padrão.
- Inspecione as primeiras peças quanto ao raio, torção e ângulo das abas.
- Monitore os lotes repetidos para detectar desvios antes da produção completa.
A proteção da superfície também deve ser considerada.
Em projetos que exigem acessórios resistentes à corrosão ou componentes de chapa conformada, outra opção éBobina de aço Galvalume AZ50.
Seu revestimento de alumínio-zinco-silício oferece suporte a aplicações externas, estruturais e industriais onde a durabilidade é importante.
As espessuras típicas variam de 0.12mm a 6.00mm, com larguras de 600mm a 1500mm.
Como custo, prazo de entrega e qualidade se conectam na curvatura de cantoneiras de aço?
A curvatura de cantoneiras de aço se torna cara quando os erros são descobertos após soldagem, revestimento ou embarque.
Um preço de curvatura cotado baixo pode ocultar um custo total de projeto mais alto.
O custo real inclui trabalho de teste, taxa de sucata, esforço de inspeção, impacto no cronograma e correção em campo.
Onde os atrasos geralmente aparecem
- Suposições de raio de curvatura não verificadas
- Descoberta tardia de torção ou incompatibilidade de furos
- Mudanças de ferramental durante a produção em lote
- Retrabalho após galvanização, pintura ou montagem
A análise técnica antecipada encurta o prazo de entrega com mais eficácia do que correções apressadas depois.
Fornecedores confiáveis de aço estrutural reduzem riscos por meio de capacidade de produção estável, processos controlados e conformidade com normas internacionais.
Tabela rápida de FAQ para decisões sobre curvatura de cantoneiras de aço
A qualidade da curvatura de cantoneiras de aço depende da compreensão dos limites, do controle das tolerâncias e da prevenção de erros previsíveis antes que a produção aumente.
Com testes adequados, verificações de ferramental e padrões de inspeção, cantoneiras curvadas podem alcançar ajuste confiável, boa aparência e desempenho estrutural.
Para projetos que precisam de fornecimento confiável de aço estrutural e soluções personalizadas, um parceiro capacitado pode ajudar a controlar o risco de abastecimento, o custo e a consistência da entrega.
