Antes de cortar, soldar ou instalar, as equipes de manutenção pós-venda devem sempre confirmar as principais dimensões dos tubos de aço para evitar problemas de montagem, retrabalho e tempo de inatividade dispendioso. Do diâmetro externo e da espessura da parede à tolerância de comprimento e à condição da extremidade, cada detalhe afeta a precisão da substituição e o desempenho a longo prazo. Este guia explica quais dimensões são mais importantes antes da fabricação e como um fornecimento confiável ajuda a manter a qualidade em aplicações estruturais exigentes.

Para o pessoal de manutenção pós-venda, a questão central não é simplesmente conhecer as dimensões padrão dos tubos de aço. É garantir que o tubo de substituição se encaixe no conjunto existente, suporte as mesmas cargas e evite atrasos inesperados assim que a fabricação começar. No trabalho prático em campo, até mesmo uma pequena discrepância em diâmetro, espessura da parede, retilineidade ou preparação da extremidade pode transformar um reparo de rotina em uma paralisação.

É por isso que a decisão mais importante antes da fabricação é a verificação, não a suposição. As equipes de manutenção frequentemente trabalham com desenhos antigos, amostras desgastadas, normas mistas ou solicitações urgentes de substituição. Nessas situações, verificar as dimensões corretas na ordem correta ajuda a reduzir o risco de instalação, erros de soldagem e compras repetidas.

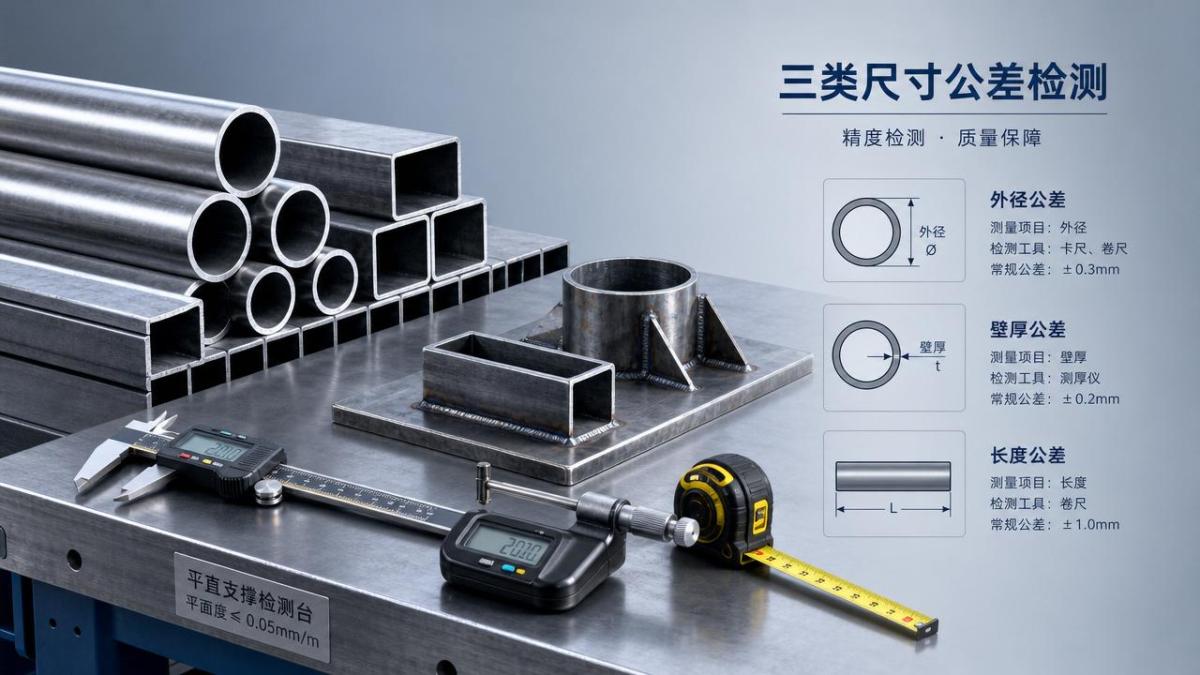

Quais dimensões dos tubos de aço são mais importantes antes da fabricação?

Quando as pessoas pesquisam por dimensões de tubos de aço, normalmente querem mais do que uma tabela. Elas precisam saber quais dimensões realmente afetam o corte, a união, o desempenho sob carga e a substituição em campo. Para trabalhos de manutenção, os seguintes itens devem sempre ser verificados antes do início da fabricação.

1. Diâmetro externo ou dimensões externas. Esta é a primeira dimensão a confirmar porque afeta a montagem com grampos, luvas, flanges, acoplamentos, suportes e interfaces estruturais existentes. Para tubos redondos, o diâmetro externo é crítico. Para tubos quadrados ou retangulares, a largura e a altura externas são igualmente importantes porque determinam se a seção de substituição ficará alinhada com a estrutura original.

2. Espessura da parede. A espessura da parede afeta diretamente a resistência, o comportamento da solda, o peso e a margem de corrosão. Um tubo com o tamanho externo correto, mas com espessura de parede incorreta, ainda pode falhar em serviço ou criar problemas de soldagem. Em ambientes de manutenção, a espessura da parede também importa porque muitos conjuntos mais antigos já perderam parte da seção devido à corrosão ou ao desgaste, tornando essencial uma comparação precisa.

3. Diâmetro interno, quando a função exigir. Nem todo trabalho exige diâmetro interno, mas alguns exigem. Se o tubo transporta fluxo, abriga cabos, recebe insertos ou se encaixa sobre uma peça correspondente, a folga interna torna-se importante. Nesses casos, confiar apenas no tamanho externo não é suficiente, especialmente se a variação da espessura da parede afetar o espaço interno utilizável.

4. Comprimento e tolerância de corte. Muitos problemas de substituição acontecem porque as equipes se concentram no tamanho da seção, mas ignoram o comprimento real de corte e a tolerância. Um tubo que seja apenas alguns milímetros longo demais pode causar montagem forçada, distorção ou desalinhamento em juntas aparafusadas e soldadas. Para substituições em campo, o comprimento total deve ser verificado juntamente com qualquer dimensão de ranhura, furo, entalhe ou deslocamento de extremidade.

5. Retilineidade e torção. A retilineidade costuma ser negligenciada até o início da instalação. Tubos curvados ou torcidos são difíceis de alinhar e podem exigir retrabalho no local. Isso é especialmente importante para elementos longos usados em estruturas, suportes, proteções, plataformas e estruturas de equipamentos.

6. Condição da extremidade. As extremidades devem ser verificadas quanto a corte reto, chanfro, recorte, rosqueamento, redução de ponta ou outra preparação. Um tamanho de tubo correto com o detalhe de extremidade errado ainda pode interromper a fabricação. A condição da extremidade afeta diretamente a qualidade da soldagem, a velocidade de montagem e o controle dimensional final.

Por que pequenos erros dimensionais criam grandes problemas de manutenção

As equipes de manutenção pós-venda geralmente são avaliadas pelo tempo de resposta, pela qualidade do reparo e pelo tempo de atividade do equipamento. Isso significa que erros dimensionais são caros de maneiras que vão além do desperdício de material. Uma incompatibilidade do tubo pode atrasar cronogramas de reinício, aumentar horas de trabalho, criar preocupações de segurança e prejudicar a confiança entre equipes de serviço e usuários finais.

Por exemplo, se o diâmetro externo for ligeiramente maior do que o especificado, o tubo pode não caber em um grampo ou em uma luva existente. Se a espessura da parede for menor do que o esperado, o reparo pode passar na inspeção visual, mas falhar sob carga. Se o comprimento de corte for curto, a folga pode forçar ajustes de soldagem em campo que enfraquecem a conexão ou alteram a geometria. Esses não são problemas teóricos. Eles são causas comuns de retrabalho na fabricação de manutenção.

Os erros dimensionais também se tornam mais graves quando os projetos envolvem normas mistas, como ASTM, EN, JIS ou GB. Um tamanho nominal pode parecer familiar no papel, mas diferir na tolerância real, no perfil da seção ou no peso por metro. O fornecimento global pode ser uma vantagem, mas somente quando o comprador confirma as dimensões em relação à aplicação pretendida, em vez de confiar apenas nas convenções de nomenclatura.

Como as equipes de manutenção devem verificar passo a passo as dimensões dos tubos de aço

Um fluxo de verificação prático ajuda as equipes a se moverem mais rapidamente sem aumentar o risco. A melhor abordagem é confirmar as dimensões em camadas, começando pelas dimensões que afetam o encaixe físico e, em seguida, verificando os detalhes que influenciam a fabricação e a vida útil.

Comece pela aplicação. Pergunte o que o tubo faz no conjunto. Ele é portante, protetor, estrutural, decorativo ou usado como invólucro? Ele se conecta a chapas, reforços, bases estruturais, dobradiças ou equipamentos mecânicos? A função determina quais dimensões são críticas e quais são secundárias.

Verifique a fonte de referência original. Se դուք tiver desenhos de fabricação, compare-os com as medições de campo. Se você tiver apenas uma peça de amostra, inspecione-a quanto a desgaste, corrosão, deformação e modificações de reparo anteriores. Tubos antigos em serviço podem já não representar com precisão o tamanho de projeto original.

Meça as dimensões principais. Para tubos redondos, confirme o diâmetro externo, a espessura da parede e o comprimento. Para tubos retangulares ou quadrados, meça a largura, a altura, a espessura da parede e a condição dos cantos. Use ferramentas adequadas, como paquímetros, medidores ultrassônicos de espessura, trenas e réguas retas, dependendo da condição da peça.

Revise as tolerâncias. Uma dimensão nominal sozinha não conta a história completa. A substituição em manutenção frequentemente depende de a tolerância real de produção ser aceitável para a estrutura existente. Se um tubo precisar se acoplar a um conjunto fixo, os limites de tolerância devem ser discutidos com o fornecedor antes da fabricação.

Verifique os recursos de fabricação. Confirme furos, ranhuras, entalhes, perfis de recorte, chanfros de extremidade e folgas de soldagem. Esses detalhes podem ser mais importantes do que o tamanho básico do tubo porque determinam se a peça fabricada será instalada sem problemas e sem ajustes no local.

Confirme o grau do material e a norma. As dimensões nunca devem ser verificadas isoladamente das propriedades do material. Tubos com o tamanho correto, mas com o grau incorreto, podem ter diferente limite de escoamento, soldabilidade ou desempenho contra corrosão. Para reparos estruturais e industriais, dimensão e grau devem corresponder juntos ao requisito real de serviço.

O que verificar ao substituir tubos em estruturas existentes

O trabalho de substituição é diferente da fabricação nova porque a estrutura ao redor já existe. A equipe de manutenção deve fazer o novo tubo se encaixar em um sistema que pode ter se deslocado, desgastado, corroído ou sido modificado ao longo do tempo. Nesses casos, a verificação dimensional deve incluir o ambiente de acoplamento, não apenas o próprio tubo.

Verifique o espaçamento entre suportes, os centros dos furos dos parafusos, as áreas de apoio para solda e quaisquer componentes de aço conectados. Procure acúmulo de revestimento, deformação ou tolerância acumulada do conjunto original. Em instalações mais antigas, o desenho de projeto pode estar correto enquanto a estrutura real se afastou de sua geometria nominal. É por isso que a medição em campo é tão importante.

Também é útil avaliar se a peça de substituição precisa de maior resistência à corrosão. Em alguns cenários de manutenção, o tubo faz interface com chapa, placa ou coberturas de proteção expostas a ambientes externos ou industriais. Quando esses conjuntos envolvem zonas propensas à corrosão, materiais associados comoSteel Plate Galvanized podem ser especificados para proteções, coberturas ou componentes de suporte. Com faixas de espessura de 0.12 mm a 6.00 mm, larguras de 600 mm a 1500 mm e comprimentos personalizáveis de 1 m a 12 m, esses materiais podem oferecer compatibilidade estrutural enquanto melhoram a resistência à corrosão atmosférica em aplicações de construção, transporte, energia e industriais.

Para compradores de manutenção, isso importa porque a consistência dimensional não diz respeito apenas ao tubo. Trata-se de como o tubo se integra com produtos adjacentes de aço estrutural, acessórios fabricados e elementos de proteção. Se chapas, suportes e coberturas forem adquiridos de um fornecedor com produção controlada e normas reconhecidas, como ASTM, EN, JIS e GB, a coordenação dimensional torna-se mais fácil em todo o pacote de reparo.

Erros comuns ao interpretar dimensões de tubos de aço

Um erro frequente é confundir tamanho nominal com tamanho real medido. Isso acontece com frequência quando a equipe de manutenção encomenda rapidamente material de substituição com base em descrições de peças antigas ou linguagem informal da oficina. Um rótulo nominal pode não refletir a dimensão externa exata, a espessura da parede ou a norma exigida para o trabalho.

Outro erro é presumir que todos os tubos com as mesmas dimensões externas terão o mesmo desempenho. Na realidade, mudanças na espessura da parede, no raio dos cantos, no grau e na norma de fabricação podem afetar tanto a fabricação quanto o comportamento em serviço. Dois tubos podem parecer semelhantes à primeira vista, mas se comportarem de maneira diferente durante soldagem, furação ou transferência de carga.

Um terceiro problema é ignorar a condição da extremidade e as tolerâncias de fabricação. Os tubos podem ser encomendados com o tamanho de seção correto, mas chegar sem o chanfro, o recorte ou a precisão de corte corretos. As equipes de manutenção então perdem tempo fazendo ajustes que deveriam ter sido especificados com antecedência.

Também existe o risco de medir apenas as seções danificadas. Se um tubo tiver sido amassado, corroído ou deformado pelo calor, as dimensões obtidas na área danificada podem não representar o tamanho pretendido. É melhor medir vários pontos e compará-los com desenhos, elementos adjacentes ou peças de referência não danificadas.

Como um fornecimento confiável reduz o risco dimensional

Para equipes de manutenção pós-venda, um bom fornecimento é uma decisão técnica, não apenas uma tarefa de compras. Um fornecedor confiável de aço estrutural ajuda a reduzir a incerteza ao oferecer capacidade de fabricação estável, controle de qualidade consistente e suporte para dimensões personalizadas quando o estoque padrão não atende totalmente ao requisito de reparo.

Isso é especialmente relevante para compradores globais que lidam com projetos transfronteiriços. Um fabricante que trabalha com normas internacionais e exporta regularmente pode ajudar a esclarecer diferenças de especificação antes da produção. Isso reduz a chance de receber tubos ou componentes estruturais que sejam tecnicamente compatíveis em um mercado, mas inadequados para a aplicação real de manutenção.

A Hongteng Fengda, como fabricante e exportadora de aço estrutural da China, fornece cantoneiras de aço, perfis U, vigas de aço, perfis de aço conformados a frio e componentes estruturais de aço personalizados para projetos globais de construção, indústria e manufatura. Para as equipes de manutenção, o principal valor não é simplesmente a variedade de produtos. É a capacidade de combinar especificações padrão com soluções OEM, produção estável e controle de qualidade alinhado com as principais normas.

Ao adquirir elementos de aço de substituição, os compradores devem solicitar informações sobre tolerâncias dimensionais, confirmação da norma de produção, registros de inspeção e suporte para detalhes de fabricação personalizados, quando necessário. Isso geralmente é o que diferencia um processo de substituição tranquilo de correções repetidas em campo.

Uma lista simples de verificação pré-fabricação para equipes de manutenção

Antes de liberar os tubos para corte ou soldagem, use uma breve lista de verificação para confirmar o essencial:

Confirme o formato do tubo: redondo, quadrado ou retangular.

Confirme as dimensões externas reais, não apenas o tamanho nominal.

Confirme a espessura da parede em vários pontos se houver desgaste ou corrosão.

Confirme a folga interna necessária se o tubo se acoplar a insertos ou transportar fluxo.

Confirme o comprimento de corte e a tolerância permitida.

Confirme a retilineidade, a torção e os danos visuais.

Confirme a preparação da extremidade: corte reto, chanfro, recorte, rosca ou detalhe especial.

Confirme posições de furos, ranhuras, suportes e acessórios soldados.

Confirme o grau do material, a norma e a exigência de revestimento.

Confirme o encaixe com a estrutura existente usando medições de campo sempre que possível.

Esta lista de verificação é simples, mas aborda os problemas que mais frequentemente causam retrabalho na manutenção. Ela também ajuda as equipes a se comunicarem com mais clareza com fabricantes e fornecedores, especialmente quando as peças de substituição são urgentes.

Conclusão

Para o pessoal de manutenção pós-venda, verificar as dimensões dos tubos de aço antes da fabricação é uma das formas mais eficazes de evitar problemas de instalação, controlar custos de reparo e proteger o tempo de atividade. As dimensões que mais importam são aquelas que afetam o encaixe real e o desempenho em serviço: tamanho externo, espessura da parede, comprimento, tolerância, retilineidade e condição da extremidade.

A principal conclusão é direta. Não trate as dimensões dos tubos de aço como uma simples referência de catálogo. Trate-as como um processo de verificação adequado à finalidade, vinculado à estrutura real, ao método de fabricação e ao ambiente operacional. Quando as equipes de manutenção combinam medição cuidadosa com fornecimento confiável e revisão clara das especificações, elas reduzem o risco e melhoram a qualidade de cada trabalho de substituição.

Em aplicações estruturais exigentes, os melhores resultados vêm da verificação antecipada das dimensões críticas, do esclarecimento das tolerâncias antes da produção e do trabalho com fornecedores que entendem normas internacionais e requisitos personalizados de aço. Essa abordagem economiza tempo na oficina, evita surpresas em campo e contribui para reparos mais duradouros.
