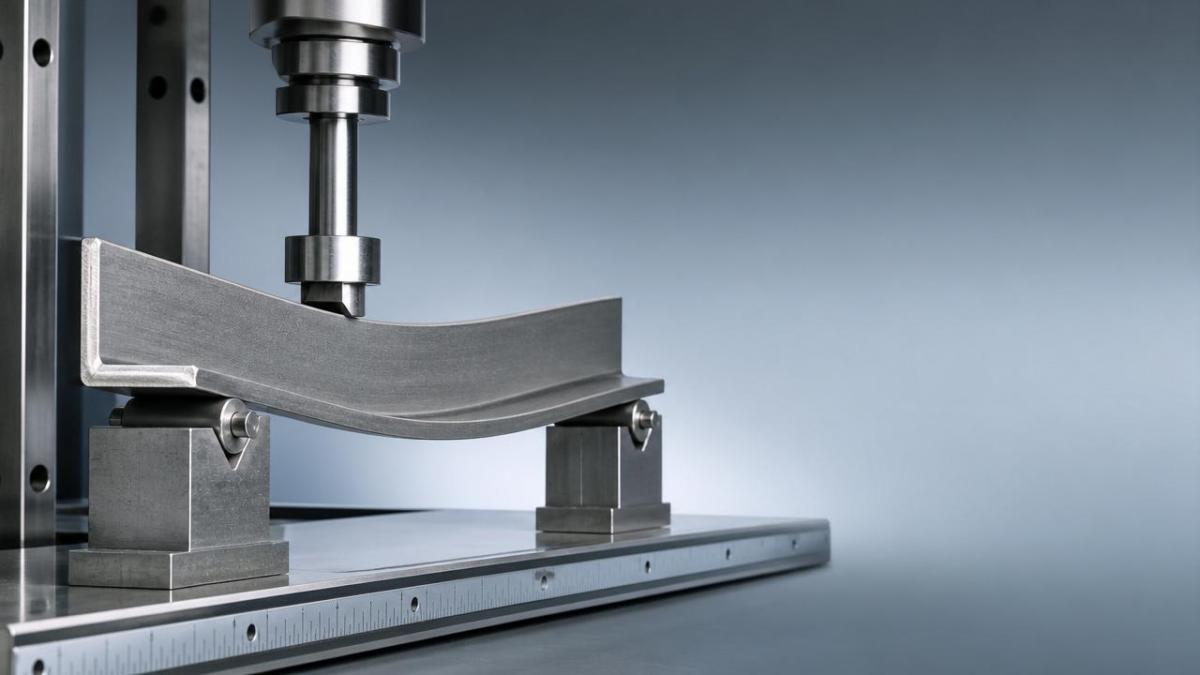

Ao avaliar o desempenho estrutural, uma pergunta comum é quando o l shaped angle iron começará a dobrar sob carga. A resposta depende do tamanho da seção, da espessura, do grau do aço, do vão e da direção da carga. Para avaliadores técnicos, entender esses fatores é essencial para selecionar um angle steel confiável que atenda aos requisitos de resistência, segurança e conformidade do projeto.

O que significa dobramento em l shaped angle iron?

O dobramento começa quando a tensão aplicada excede a resistência da seção à deformação. Em termos simples, o l shaped angle iron se deforma sob força e pode não voltar totalmente à forma original.

Há duas etapas importantes. Primeiro vem o dobramento elástico. O aço se movimenta levemente, mas retorna após a retirada da carga. Depois vem o dobramento plástico. Nesse ponto, ocorre uma mudança permanente de forma.

Essa distinção é crítica em estruturas de aço. Um elemento pode estar seguro contra colapso e, ainda assim, falhar nos limites de serviço porque a deflexão visível se torna inaceitável.

No caso do l shaped angle iron, o comportamento de dobramento é mais complexo do que no aço plano. Sua rigidez desigual em diferentes direções torna a orientação muito importante no projeto.

Quais fatores determinam quando o l shaped angle iron dobra sob carga?

Várias variáveis atuam em conjunto. Não existe um único valor de carga que se aplique a todas as seções de l shaped angle iron. O mesmo material pode apresentar desempenho muito diferente após mudanças no tamanho ou no vão.

1. Dimensões da seção

Comprimentos de aba maiores e maior espessura normalmente aumentam a resistência ao dobramento. Um angle de 50×50×5 mm se comporta de forma muito diferente de um angle de 30×30×3 mm.

O momento de inércia controla a rigidez. Mesmo um pequeno aumento na espessura pode melhorar significativamente a resistência, especialmente em vãos curtos e médios.

2. Grau do aço

A resistência ao escoamento afeta quando o dobramento permanente começa. Aço estrutural de grau mais alto pode suportar mais tensão antes do início da deformação plástica.

No entanto, aço mais resistente nem sempre resolve a deflexão excessiva. A rigidez depende principalmente do módulo de elasticidade e da geometria, e não apenas da resistência ao escoamento.

3. Comprimento do vão

Vãos sem apoio mais longos dobram com muito mais facilidade. A deflexão aumenta rapidamente à medida que o vão cresce, muitas vezes tornando-se o fator decisivo antes que ocorra o escoamento.

4. Tipo e direção da carga

Uma carga pontual centralizada causa uma tensão diferente de uma carga distribuída uniformemente. A carga excêntrica também pode torcer a seção enquanto a dobra.

Como o l shaped angle iron é assimétrico, a aplicação da carga em uma das abas pode gerar uma resposta mais fraca do que o esperado se a orientação for mal escolhida.

5. Detalhes de conexão

Furos para parafusos, posições de solda e condições de restrição nas extremidades influenciam o desempenho real. Um angle com apoio simples dobra mais do que uma condição com extremidade fixa sob a mesma carga.

Como estimar se o l shaped angle iron vai dobrar demais?

Uma análise prática começa com três verificações: resistência, deflexão e estabilidade. Elas devem ser avaliadas em conjunto, e não separadamente.

• Verifique o momento fletor esperado a partir da carga aplicada.
• Compare a tensão com a resistência admissível ou de projeto do aço.
• Revise os limites de deflexão exigidos pela estrutura ou pelo código aplicável.
• Considere os efeitos de torção lateral e o risco de flambagem local.

Por exemplo, um l shaped angle iron leve pode atender aos cálculos básicos de resistência, mas ainda assim apresentar flecha visível em uma estrutura, suporte, prateleira ou base de equipamento.

Se o angle suportar vibração, impacto ou carregamento repetido, a margem de projeto deve ser mais conservadora. O serviço dinâmico aumenta o risco de deformação de longo prazo.

Em muitos projetos de fabricação, a proteção contra corrosão também é importante. O desempenho da superfície pode prolongar a vida útil de acessórios, suportes e elementos secundários de aço.

Para necessidades relacionadas de fornecimento de aço,S220GD Galvalume Steel Coil oferece forte resistência à corrosão atmosférica e excelente resistência ao calor.

Este material utiliza um revestimento de 55% aluminium, 43.5% zinc e 1.5% silicon. Ele está disponível sob as normas relacionadas GB, ASTM, EN e JIS.

A faixa típica de espessura é de 0.25 a 1.2 mm, com revestimentos AZ30 a AZ150. É frequentemente selecionado quando é necessária durabilidade além da chapa galvanizada padrão.

Quando o l shaped angle iron tem maior probabilidade de falhar em aplicações reais?

Falha nem sempre significa fratura súbita. Na maioria das aplicações de aço estrutural, os problemas de dobramento aparecem primeiro como deflexão excessiva, torção, desalinhamento ou danos nas conexões.

Situações comuns de alto risco

• Vãos longos com seções de angle finas
• Carga em uma única aba sem contraventamento adequado
• Suportes em balanço com cargas concentradas
• Angles enfraquecidos por furos próximos às zonas de momento máximo
• Uso externo com perda por corrosão ao longo do tempo

Um angle de prateleira, suporte solar, borda de estrutura de máquina ou acabamento de escada pode parecer simples. Ainda assim, uma escolha inadequada de seção pode gerar movimentação indesejada durante o serviço.

Em estruturas mais pesadas, a interação com flambagem também importa. A compressão combinada com o dobramento pode reduzir significativamente a capacidade efetiva do l shaped angle iron.

Como o l shaped angle iron se compara a outras seções de aço em resistência ao dobramento?

O l shaped angle iron é econômico, fácil de fabricar e amplamente disponível. Ainda assim, nem sempre é a melhor opção quando o controle de dobramento é a prioridade máxima.

Se a resistência ao dobramento for crítica, seções channel, box ou beam podem superar o l shaped angle iron em níveis de peso semelhantes.

No entanto, para peças de conexão, reforço de bordas e aplicações de suporte moderado, o angle steel continua sendo uma escolha prática e econômica.

Quais erros causam julgamentos incorretos sobre dobramento?

Muitos problemas de dobramento surgem de suposições e não de defeitos no material. Alguns erros comuns aparecem repetidamente no trabalho de seleção e fabricação de aço.

1. Ignorar a direção da carga e tratar o angle como totalmente simétrico.
2. Verificar apenas a resistência ao escoamento, sem confirmar os limites de deflexão.
3. Usar dimensão nominal sem considerar as tolerâncias reais de espessura.
4. Desconsiderar reduções por furos, efeitos térmicos da solda ou perda por corrosão.
5. Escolher com base em hábito anterior em vez das condições atuais de vão e carga.

Outro erro é ignorar normas. A seleção de aço estrutural deve estar alinhada aos requisitos ASTM, EN, JIS ou GB aplicáveis à região do projeto.

Que FAQ rápida ajuda a avaliar o l shaped angle iron sob carga?

Uma resposta confiável sobre quando o l shaped angle iron dobra sob carga exige mais do que uma simples estimativa de peso. Geometria, apoio, orientação e condições reais de serviço são todos importantes.

Para melhores resultados, compare cuidadosamente as propriedades da seção, verifique os requisitos de norma e analise resistência e deflexão antes da seleção final do aço.
