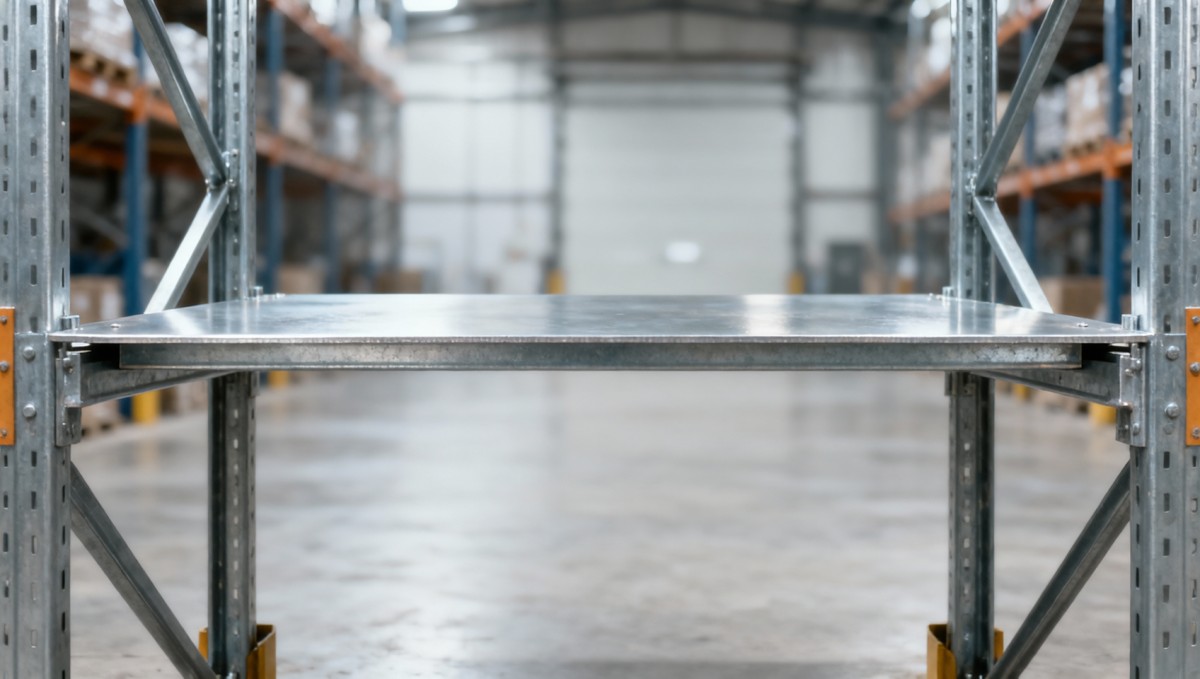

Um painel pode parecer perfeitamente adequado enquanto ainda está no piso do armazém. O problema costuma surgir mais tarde, quando é instalado sobre uma abertura mais ampla, usado como fechamento de equipamento, exposto à sucção do vento ou solicitado a suportar cargas de manutenção para as quais nunca foi projetado. A chapa pode apresentar flecha visível entre os apoios, deformação tipo oil-canning ao redor dos fixadores, vibração em serviço ou bordas distorcidas após o manuseio.

Muitas decisões de compra começam com uma pergunta simples: “Qual bitola devemos comprar?” Isso é compreensível, mas pode levar à seleção errada. A espessura de uma chapa metálica galvanizada é muito importante, porém a espessura sozinha não define a resistência do painel. Vão, disposição dos apoios, grau do aço, perfil do painel, direção da carga, detalhes de conexão e designação do revestimento de zinco afetam o desempenho esperado do painel acabado.

Uma abordagem mais confiável é começar pela condição real de aplicação, em vez de por um número de bitola conhecido. Isso é especialmente importante quando um painel galvanizado plano substitui uma chapa perfilada, quando o espaçamento dos apoios muda durante a fabricação ou quando uma especificação fornece apenas uma espessura nominal sem esclarecer se esse valor inclui o revestimento.

A primeira distinção: resistência não é o mesmo que rigidez

A espessura melhora tanto a resistência quanto a rigidez, mas não na mesma proporção. Essa diferença explica por que uma pequena alteração de espessura pode ter um efeito perceptível no comportamento do painel.

Para uma placa ou chapa que se curva entre apoios, a rigidez à flexão está fortemente relacionada ao cubo da espessura do aço-base. Em termos práticos, um aumento moderado de espessura pode reduzir substancialmente a deflexão. O painel se torna mais rígido, tem menor probabilidade de ceder sob o próprio peso e, em geral, resiste melhor à vibração. A resistência à flexão também aumenta com a espessura, embora sua relação seja mais próxima ao quadrado da espessura para uma geometria de painel comparável.

Isso é importante porque um painel pode permanecer abaixo do limite de escoamento do material e ainda assim ser inaceitável em serviço. A deflexão excessiva pode trincar selantes, desalinha portas, acumular água, soltar fixadores, danificar acabamentos ou criar problemas de aparência em revestimentos visíveis. Nesses casos, selecionar somente pela capacidade máxima de carga deixa de atender ao requisito real de desempenho.

Chapas finas não são automaticamente inadequadas. Podem funcionar bem quando os apoios estão próximos, as cargas são leves, o painel é dobrado em um perfil rígido ou a chapa é usada principalmente como revestimento de proteção, e não como elemento estrutural. O erro é tratar uma chapa plana e fina como se tivesse o mesmo desempenho de um painel perfilado mais profundo ou de uma chapa apoiada em intervalos menores.

Por que o vão instalado altera a decisão

Uma fonte frequente de problemas é a diferença entre o que consta em um pedido de material e o que existe na obra. Uma chapa metálica galvanizada pode ser selecionada com base em um espaçamento de apoios presumido e, posteriormente, instalada sobre uma abertura maior devido a alterações na estrutura, recortes ou ausência de elementos intermediários. A mesma chapa pode se comportar de forma muito diferente em um vão ligeiramente maior.

À medida que o vão aumenta, a deflexão cresce rapidamente. Por isso, uma espessura aceitável para um painel interno de vão curto pode ser inadequada para uma cobertura, tampa, divisória ou proteção de equipamento com maior comprimento. A orientação do painel também é importante. Uma chapa retangular é mais rígida quando vence o vão na direção que proporciona largura efetiva e configuração de apoios mais favoráveis. Girar o mesmo painel em 90 graus pode alterar significativamente sua resposta.

Antes de comparar espessuras, estabeleça quatro fatores específicos da aplicação:

• A distância livre entre apoios efetivos, e não apenas o comprimento total do painel.
• Se o painel é apoiado em dois, três ou quatro lados.
• Se as bordas estão livres, fixadas, dobradas, assentadas em uma estrutura ou continuamente restringidas.
• Se as cargas atuam para baixo, para fora, para dentro, repetidamente ou em mais de uma direção.

Um painel fixado em todas as bordas pode se comportar de maneira diferente de outro apoiado apenas em dois lados opostos. Da mesma forma, uma chapa fixada de forma intermitente pode apresentar deformação local entre os fixadores, mesmo que o vão principal pareça adequado em um desenho.

A espessura do metal-base e a espessura do revestimento não devem ser confundidas

O aço galvanizado é frequentemente descrito por vários termos relacionados à espessura, e eles não são intercambiáveis. Uma especificação de compra pode se referir à espessura do metal-base, à espessura total revestida, à espessura nominal, à espessura mínima ou a uma designação de bitola. Se isso não for esclarecido antes do pedido, fornecedores e fabricantes podem estar comparando valores diferentes, supondo que significam a mesma coisa.

O revestimento de zinco proporciona proteção contra corrosão. Ele não oferece a mesma contribuição estrutural que o substrato de aço. Para cálculos de resistência do painel, a espessura do aço-base geralmente é o valor crítico. O revestimento tem massa e ocupa espessura física, mas não deve ser tratado como substituto do aço que suporta carga.

Essa distinção se torna importante em materiais de bitola leve. Quando o substrato de aço é relativamente fino, a diferença entre uma medição total revestida e a espessura subjacente do metal-base pode ser relevante para tolerâncias, conformação, estimativas de peso e avaliação estrutural. Uma especificação clara deve indicar separadamente a espessura exigida do aço-base e a designação exigida do revestimento.

Os números de bitola merecem atenção especial. As convenções de bitola podem variar conforme o tipo de produto, a prática de mercado e a tabela de referência. Uma designação de bitola sem um valor declarado em milímetros ou polegadas pode criar ambiguidade evitável. Para análise de engenharia, use um valor real de espessura com uma tolerância acordada e, em seguida, confirme se ele se refere ao aço-base ou à chapa revestida acabada.

A geometria do painel pode ser mais importante do que aumentar a espessura da chapa

Uma chapa plana depende principalmente de sua própria espessura para resistir à flexão. Um painel conformado ganha rigidez pela geometria. Ondulações, nervuras, bandejas, abas de retorno, seções tipo cartola, bordas dobradas e formas fechadas afastam o material do eixo neutro, melhorando muito o desempenho à flexão sem exigir um aumento proporcional no peso do aço.

Por isso, dois painéis fabricados com a mesma espessura de chapa galvanizada podem ter capacidades muito diferentes. Uma chapa plana de fechamento pode ser adequada para uma abertura estruturada com apoios próximos. Um perfil nervurado ou conformado a frio pode ser a melhor escolha para vãos maiores. Uma bandeja dobrada rasa pode melhorar a rigidez durante o manuseio, mas ainda exigir avaliação para cargas concentradas ou pressão do vento.

Não presuma que um perfil aparentemente mais profundo seja automaticamente mais resistente. O desempenho efetivo depende do espaçamento das nervuras, da forma do perfil, da espessura do aço, do comportamento de flambagem local, da continuidade sobre os apoios e do padrão de conexões. Elementos finos em uma seção conformada podem sofrer flambagem local antes de o painel atingir a capacidade à flexão sugerida por sua forma geral.

Quando o projeto permitir, adicionar um apoio intermediário ou revisar o perfil pode ser mais eficiente do que simplesmente optar por uma chapa metálica galvanizada muito mais espessa. Isso é especialmente verdadeiro quando a principal preocupação é a deflexão em um vão livre longo, em vez da resistência a danos locais.

Cargas fáceis de ignorar

O peso próprio é apenas uma parte da avaliação. Um painel instalado verticalmente pode suportar pouca carga gravitacional, mas ainda enfrentar pressão e sucção do vento. Uma cobertura horizontal pode receber cargas de manutenção, itens armazenados, detritos, água ou impactos acidentais. Divisórias industriais podem ser empurradas por carrinhos ou equipamentos. O transporte e a elevação podem introduzir tensões temporárias que excedem as cargas normais de serviço.

O vento merece atenção cuidadosa porque a sucção pode puxar um painel para fora de seu sistema de apoio. Nessa condição, o arrancamento do fixador, a ruptura por passagem da cabeça do fixador, o rasgamento de borda e a formação de amassados locais podem controlar o desempenho antes que a própria chapa atinja um limite global de flexão. Uma chapa mais espessa pode melhorar a resistência local, mas a disposição dos fixadores e a espessura do elemento de suporte continuam essenciais.

Cargas concentradas não devem ser avaliadas como se fossem distribuídas uniformemente. Uma pessoa pisando perto do centro de uma cobertura fina, uma ferramenta colocada próxima a uma borda sem apoio ou um componente montado apoiado sobre uma pequena área podem produzir flexão local e amassados permanentes. Se houver possibilidade de carga concentrada, identifique a área e a posição de contato em vez de se basear em uma hipótese geral de carga uniformemente distribuída.

Um processo prático de comparação antes da liberação

Quando houver várias opções de espessura disponíveis, comece definindo a função do painel. Trata-se de revestimento, cobertura contra intempéries, proteção de máquina, painel interno, diafragma estrutural, componente conformado ou chapa destinada a transferir carga para uma estrutura? A resposta determina se aparência, deflexão, resistência local a amassados, vida útil contra corrosão ou capacidade estrutural provavelmente será o fator determinante.

Em seguida, documente a condição instalada. Indique as dimensões do painel, vãos livres, larguras dos apoios, espaçamento dos apoios, restrição das bordas, aberturas, penetrações e locais dos fixadores. Essa etapa frequentemente revela que o verdadeiro ponto fraco não é o centro amplo da chapa, mas uma faixa estreita ao lado de uma abertura, um canto com fixação insuficiente ou uma borda sem apoio criada por um corte em campo.

Depois, separe as cargas por condição. Considere carga permanente, atividades temporárias de manutenção, pressão ou sucção, fixação de equipamentos, manuseio e qualquer carregamento repetido que possa causar fadiga ou afrouxamento. Se o painel fizer parte de um conjunto externo, considere a drenagem e a possibilidade de que água acumulada aumente a carga onde a deflexão cria um ponto baixo.

Com essas informações, compare as espessuras candidatas usando o valor do aço-base, e não apenas uma designação de bitola. Avalie tensão de flexão, deflexão, flambagem local, apoio nos suportes e capacidade das conexões. Para painéis com nervuras ou dobras, use propriedades aplicáveis ao perfil real, em vez de tratar o material como uma chapa plana. Se o painel contribuir para a estabilidade de um conjunto maior, a análise também deve considerar a transferência de carga para os elementos estruturais de aço de suporte.

O grau do material afeta a resposta, mas não substitui a espessura

Um aço de maior resistência pode elevar o nível de tensão em que o escoamento começa. Isso pode permitir que uma chapa mais fina atenda a um limite de resistência em algumas aplicações. No entanto, o grau do aço não aumenta a rigidez elástica da mesma forma. Dois graus comuns de aço carbono possuem módulos de elasticidade amplamente semelhantes; portanto, uma chapa com maior limite de escoamento e mesma espessura não apresentará automaticamente menor deflexão sob carga de serviço.

Esta é uma correção útil para uma premissa comum de compra: aço de maior resistência não é um substituto universal para um painel mais espesso. Se o requisito determinante for deflexão, vibração, oil-canning ou resistência a amassados, a espessura ou a geometria do perfil ainda poderá precisar aumentar. O material de maior resistência também pode afetar o comportamento de conformação, os raios de dobra, o risco de trincas nas bordas e os parâmetros de fabricação.

Para componentes galvanizados conformados, analise o grau especificado juntamente com as dobras, furos, estampagens, acessórios soldados e tolerâncias pretendidos. Um painel que parece adequado em uma comparação simples de resistência pode criar dificuldades de fabricação se a combinação escolhida de grau, espessura e detalhe de conformação não corresponder à geometria da peça.

As conexões frequentemente revelam se a seleção do painel é realista

Os fixadores fazem mais do que manter o painel no lugar. Eles determinam como as cargas entram na chapa e quanta restrição de borda o painel realmente recebe. Fixadores muito espaçados podem permitir que a borda de um painel fino se levante ou vibre. Furos superdimensionados podem reduzir a área de apoio. Fixadores colocados muito perto de uma borda podem causar rasgamento. Uma chapa rígida fixada a uma estrutura flexível ainda pode apresentar movimento porque o próprio apoio se deforma.

Preste atenção também ao contato entre metais diferentes e às bordas cortadas. A galvanização protege a superfície do aço, mas furos perfurados, bordas cortadas, riscos, umidade retida e materiais incompatíveis podem alterar o comportamento contra corrosão ao longo do tempo. Isso não significa que todas as bordas exijam o mesmo tratamento; significa que o detalhamento deve corresponder à exposição e à vida útil esperada.

Quando uma chapa precisar ser removida para manutenção, fixações e desfixações repetidas podem ampliar os furos ou danificar o revestimento. Nessa situação, uma chapa ligeiramente mais robusta, uma zona de fixação reforçada, uma estrutura removível ou um detalhe de conexão alternativo pode ser preferível a depender repetidamente de material fino nos mesmos pontos.

Quando uma chapa mais espessa é a resposta correta — e quando não é

Aumentar a espessura geralmente é uma resposta sensata quando um painel plano apresenta deflexão excessiva, baixa resistência a amassados, apoio local inadequado nos fixadores ou resistência insuficiente sob uma condição fixa de vão e carga. Isso também pode melhorar o manuseio durante o transporte e a instalação, reduzindo a probabilidade de as chapas serem permanentemente dobradas antes de serem montadas.

No entanto, a espessura não deve ser usada para ocultar uma questão de projeto não resolvida. Se o painel vence um vão excessivo, não possui apoio de borda, recebe cargas concentradas ou utiliza um padrão de fixação inadequado, simplesmente escolher um material mais pesado pode aumentar o custo e o peso sem resolver o modo de falha determinante. Uma disposição de apoios revisada, um perfil conformado, retornos de enrijecimento ou uma melhor configuração de conexão podem proporcionar uma correção mais direta.

A especificação mais confiável descreve a necessidade final em vez de indicar apenas uma bitola: espessura do aço-base, requisito de revestimento, grau quando relevante, perfil do painel, dimensões, condição de apoio, hipóteses de carga, deflexão admissível, detalhes de conexão e quaisquer operações de fabricação. Isso oferece aos fabricantes e às equipes de projeto uma base comum para análise.

Quando o comportamento exigido do painel não puder ser confirmado pelos desenhos disponíveis, não se baseie em uma comparação visual entre amostras. Trate a questão como um item de verificação de projeto. Uma chapa metálica galvanizada que parece apenas ligeiramente mais fina pode apresentar desempenho muito diferente quando vão, perfil e restrição são considerados. Escolher primeiro com base na condição instalada é a maneira prática de obter um painel suficientemente resistente, suficientemente rígido e adequado ao trabalho que deve realizar.
