Dimensionar um eletroduto para instalações elétricas comerciais exige calcular a área total da seção transversal dos condutores e aplicar as regras de ocupação máxima estabelecidas pelos códigos elétricos, geralmente o National Electrical Code (NEC) na América do Norte ou normas internacionais equivalentes. Em projetos comerciais de grande escala, eletrodutos subdimensionados podem danificar o isolamento dos fios durante a passagem, causar superaquecimento devido à dissipação inadequada do calor e levar à reprovação em inspeções. Por outro lado, eletrodutos superdimensionados elevam desnecessariamente os custos dos materiais, exigem suportes de montagem maiores e complicam a instalação. A decisão fundamental consiste em equilibrar o espaço físico necessário para os fios com as exigências ambientais e mecânicas específicas da edificação.

A primeira etapa do dimensionamento é identificar todos os condutores que passarão pelo eletroduto. Isso inclui tanto os condutores percorridos por corrente quanto os condutores de aterramento dos equipamentos. É necessário registrar a bitola do fio (AWG ou kcmil) e o tipo específico de isolamento, como THHN ou THWN-2. Os diferentes tipos de isolamento e as diferentes tensões nominais têm diâmetros externos distintos, o que afeta diretamente a área total ocupada pelos fios. Por exemplo, um fio com tensão nominal mais alta normalmente tem isolamento mais espesso e ocupa mais espaço dentro do eletroduto.

Depois de identificar os condutores, calcule a área total da seção transversal. Consulte o Capítulo 9, Tabela 5, do NEC, que fornece a área aproximada de cada bitola de condutor e tipo de isolamento. Multiplique a área de cada fio individual pela quantidade total de fios daquela bitola e, em seguida, some esses valores para obter a área total dos condutores. Essa base matemática é indispensável para atender aos requisitos do código.

Em seguida, aplique as regras de ocupação do eletroduto estabelecidas no Capítulo 9, Tabela 1, do NEC. A porcentagem máxima permitida de ocupação depende do número de fios. Se o eletroduto contiver apenas um fio, a ocupação máxima será de 53%. Para exatamente dois fios, o limite cai para 31%. Para três ou mais fios, a ocupação máxima é de 40%. Essa redução significativa para três ou mais condutores leva em conta o formato irregular dos fios quando estão agrupados. Ao contrário de círculos perfeitos, os fios agrupados deixam espaços vazios entre si, reduzindo a área efetivamente disponível para a passagem.

Com a área total dos condutores e a porcentagem de ocupação aplicável determinadas, consulte o Capítulo 9, Tabela 4, do NEC para os tipos padrão de eletroduto, como Rigid Metal Conduit (RMC) ou Electrical Metallic Tubing (EMT). Encontre a menor bitola comercial de eletroduto cuja área permitida para o número específico de fios seja igual ou superior à área total calculada dos condutores. Sempre arredonde para a próxima bitola comercial disponível se a área exata não estiver listada.

Além do dimensionamento matemático básico, o ambiente físico da edificação comercial determina em grande medida o material do eletroduto e os requisitos estruturais. O RMC ou EMT padrão é adequado para a maioria dos locais internos e secos. No entanto, instalações comerciais como fábricas de processamento de alimentos, áreas de armazenamento de produtos químicos, docas marítimas ou empreendimentos costeiros enfrentam riscos graves de corrosão. Nesses ambientes agressivos, o aço galvanizado padrão se deteriora rapidamente, comprometendo tanto a proteção mecânica dos fios quanto a continuidade elétrica do caminho de aterramento.

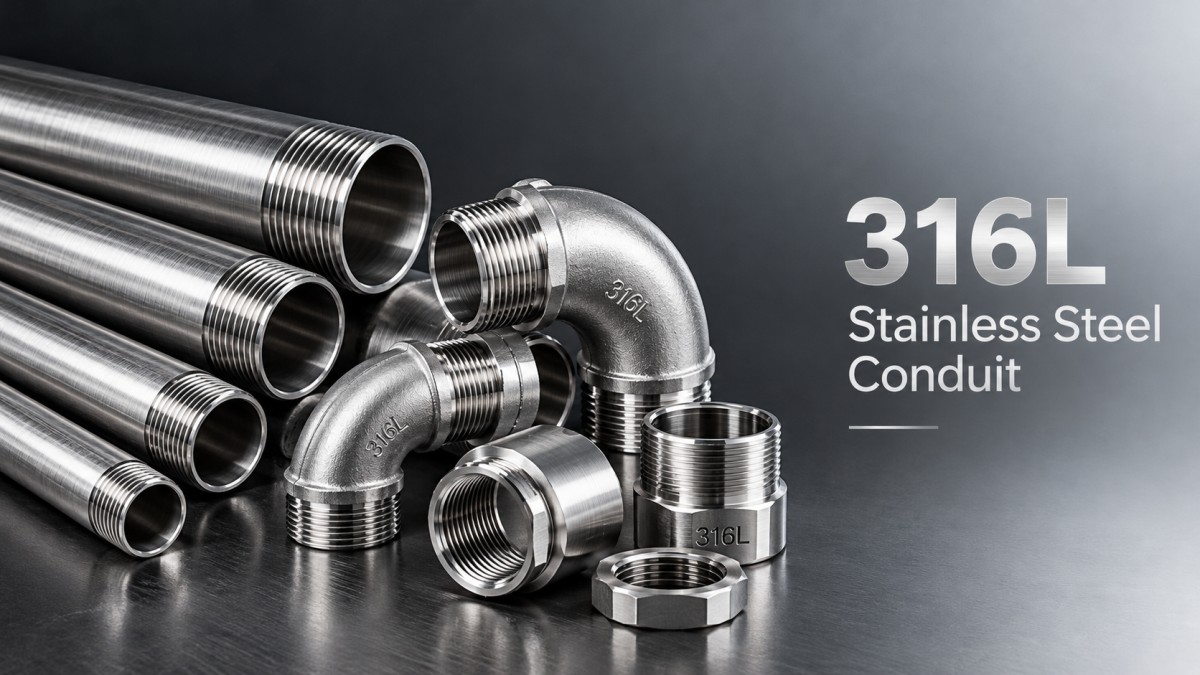

O uso de eletrodutos de aço inoxidável torna-se necessário para manter a integridade estrutural a longo prazo. Na aquisição ou fabricação sob medida de componentes especializados para eletrodutos, conexões reforçadas ou caixas personalizadas para essas zonas altamente corrosivas, a escolha da matéria-prima é fundamental. O fornecimento de chapa de aço inoxidável 316L de alta qualidade permite que os fabricantes produzam peças personalizadas para eletrodutos resistentes à corrosão por pites e em frestas causada por cloretos e produtos químicos industriais. A adição de níquel e molibdênio nessa liga proporciona resistência à corrosão superior à das classes 304 padrão. Além disso, o baixo teor de carbono evita a sensitização, ou precipitação de carbonetos nos contornos dos grãos, durante o processo de soldagem. Isso garante que as juntas soldadas dos conjuntos personalizados de eletrodutos sejam tão robustas e resistentes à corrosão quanto o próprio tubo, o que é especialmente importante para peças soldadas de grande espessura.

O gerenciamento térmico é outro fator crítico que influencia o dimensionamento dos eletrodutos. O dimensionamento não diz respeito apenas ao espaço físico; também envolve a dissipação do calor. Quando mais de três condutores percorridos por corrente são instalados em um único eletroduto, sua capacidade de dissipar calor diminui significativamente devido ao aquecimento mútuo. Os códigos elétricos exigem a redução da capacidade de condução de corrente em função do número de condutores e da temperatura ambiente. Se essa redução exigir o aumento da bitola dos condutores para transportar com segurança a carga necessária, será preciso recalcular o tamanho do eletroduto desde o início. Sempre avalie a bitola final dos condutores após aplicar todos os fatores de redução, inclusive as correções pela temperatura ambiente, antes de definir as dimensões do eletroduto. Ignorar essa etapa é um erro comum que leva ao superaquecimento e à falha prematura do isolamento.

Os traçados de instalações elétricas comerciais também impõem restrições físicas que afetam o dimensionamento e o percurso dos eletrodutos. Trechos longos com várias curvas aumentam o atrito durante a passagem dos fios. Em geral, os códigos limitam a 360 graus a soma das curvas em um único trecho de eletroduto entre caixas de passagem (o equivalente a quatro curvas de 90 graus). Ultrapassar esse limite torna a passagem dos fios quase impossível sem aplicar tensão excessiva, o que pode danificar o isolamento ou romper os condutores. Ao projetar o traçado, posicione estrategicamente as caixas de passagem para dividir os trechos longos e reduzir o ângulo total das curvas. Isso facilita a instalação inicial e também permite realizar manutenção futura e substituir fios com mais facilidade.

Em áreas sujeitas a impactos físicos, como estacionamentos, armazéns ou corredores industriais, a resistência mecânica do eletroduto deve ser avaliada rigorosamente. Embora o EMT seja leve e fácil de instalar, pode não resistir ao tráfego intenso de empilhadeiras ou a impactos acidentais de equipamentos em movimento. O Intermediate Metal Conduit (IMC) ou o RMC oferece maior proteção mecânica devido às paredes mais espessas e à maior resistência à tração. A espessura da parede e o grau do material devem ser compatíveis com os riscos específicos de impacto da área de instalação para evitar esmagamento ou perfuração. Em áreas de tráfego intenso, a instalação de proteções físicas ou o encaminhamento do eletroduto acima do alcance de veículos em movimento são medidas adicionais que complementam a resistência inerente ao material escolhido.

Também é fundamental compreender que o diâmetro interno de um eletroduto varia significativamente conforme o material e a norma de fabricação. Por exemplo, um Rigid Metal Conduit (RMC) de 2 polegadas tem uma área interna de seção transversal diferente da de um eletroduto de PVC Schedule 40 ou Schedule 80 de 2 polegadas. Os eletrodutos de PVC geralmente têm paredes mais espessas, especialmente os Schedule 80, o que reduz o espaço interno disponível para os condutores. Ao substituir eletrodutos metálicos por não metálicos durante a fase de engenharia de valor de um projeto comercial, pode ser necessário aumentar a bitola comercial do eletroduto para manter a mesma capacidade de ocupação. Use sempre a Tabela 4 específica para o tipo exato de eletroduto que está sendo adquirido, em vez de confiar em tabelas genéricas de dimensionamento.

Planejar uma expansão futura é uma característica essencial de um projeto elétrico comercial profissional. Embora o NEC estabeleça os requisitos mínimos para a ocupação dos eletrodutos, as operações comerciais reais frequentemente evoluem. A instalação de novas máquinas, a modernização dos sistemas de iluminação ou a integração de tecnologias de edifícios inteligentes muitas vezes exigem circuitos adicionais. Se um eletroduto for dimensionado exatamente para o limite de ocupação de 40% na instalação inicial, não haverá espaço para fios futuros sem instalar outro eletroduto em paralelo. Ao dimensionar intencionalmente o eletroduto para acomodar de 20% a 30% de capacidade de reserva, os gestores das instalações poderão passar novos condutores com facilidade anos depois. Essa abordagem proativa minimiza as interrupções operacionais e evita os altos custos associados à instalação de novos percursos em espaços comerciais já concluídos.

Do ponto de vista de compras e logística, o manuseio e o armazenamento dos materiais dos eletrodutos no canteiro de obras comerciais também influenciam a seleção dos materiais. Eletrodutos pesados de aço, como RMC ou variantes de aço inoxidável de parede espessa, exigem equipamentos de elevação adequados e áreas de armazenamento organizadas para evitar danos às roscas ou aos revestimentos protetores. Se o local do projeto tiver espaço de armazenamento limitado ou acesso restrito para caminhões pesados, alternativas mais leves, como IMC ou eletrodutos de alumínio, podem ser preferíveis, desde que atendam aos requisitos mecânicos e ambientais. Coordenar com o fornecedor entregas de materiais em etapas, alinhadas ao cronograma de instalação, evita a congestão no canteiro e reduz o risco de danos aos materiais antes da instalação.

Para profissionais de compras responsáveis por projetos de construção internacionais, adquirir eletrodutos que atendam aos códigos locais e, ao mesmo tempo, aproveitar as cadeias globais de suprimentos exige especificação e verificação cuidadosas. Certifique-se de que os materiais fornecidos atendam às normas regionais aplicáveis, como ASTM para as Américas, EN para a Europa, JIS para os mercados asiáticos ou GB para as normas nacionais chinesas. Solicitar documentação adequada e certificações de terceiros, como ISO, SGS ou BV, ajuda a verificar se os materiais atendem às propriedades mecânicas e químicas especificadas. Também é recomendável solicitar certificados de ensaio de usina para lotes críticos, especialmente na compra de grandes volumes de ligas especiais. Essa documentação garante a rastreabilidade e oferece a confiança de que os materiais terão o desempenho esperado sob as condições ambientais específicas da instalação comercial.

Ao especificar materiais para zonas de alta solicitação, verifique as propriedades mecânicas do aço. Por exemplo, se forem necessários suportes personalizados para eletrodutos, braçadeiras reforçadas ou caixas especializadas além da tubulação, são altamente preferíveis materiais com elevada resistência à tração (≥ 520MPa) e excelente alongamento (≥ 55-60%). Essas propriedades garantem que os componentes possam absorver vibrações estruturais, suportar cargas pesadas e acomodar a expansão térmica sem rachar ou falhar. A densidade e a condutividade térmica do material escolhido também influenciam a resposta do sistema de eletrodutos às variações de temperatura no ambiente comercial.

Os prazos de entrega e a capacidade de personalização são considerações essenciais na fase de aquisição. Os tamanhos e materiais padrão de eletrodutos estão prontamente disponíveis, mas diâmetros personalizados, ligas especiais ou acabamentos superficiais específicos podem exigir prazos de fabricação mais longos. Considere o tempo de fabricação de curvas personalizadas, extremidades roscadas ou revestimentos especiais. Comunicar ao fornecedor, com antecedência na fase de projeto, os cronogramas exatos, as condições ambientais e os requisitos técnicos do projeto evita atrasos dispendiosos durante a instalação.

Antes de fazer o pedido final, confira a programação dos eletrodutos com os desenhos elétricos mais recentes. Os projetos de engenharia frequentemente passam por revisões durante a fase de planejamento comercial. Certifique-se de que quaisquer alterações, como a inclusão de condutores de reserva para expansão futura ou o aumento das bitolas dos fios devido aos cálculos de queda de tensão, estejam refletidas nos cálculos de dimensionamento dos eletrodutos. Incorporar uma capacidade de reserva de 10% a 20% na ocupação dos eletrodutos é uma prática comum e recomendada em projetos comerciais. Essa previsão permite futuras atualizações sem exigir a demolição de paredes ou a instalação de trechos de eletroduto totalmente novos, economizando tempo e dinheiro ao longo da vida útil do edifício.
