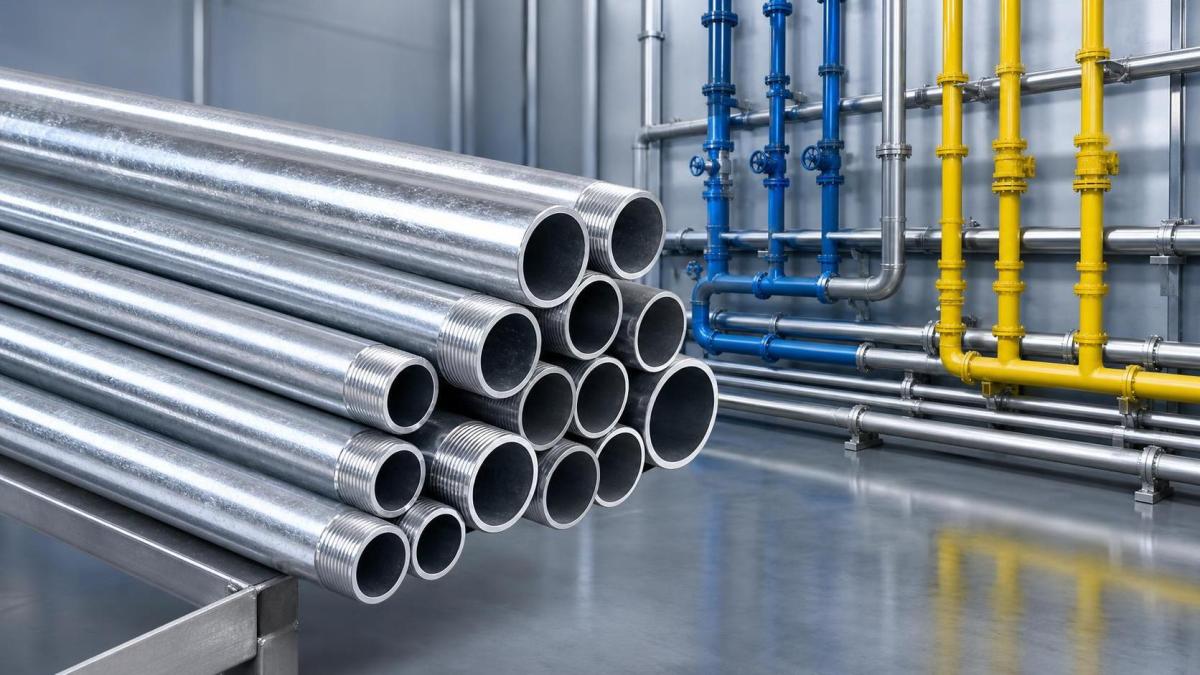

Por que as especificações de tubos galvanizados são tão importantes para redes de utilidades?

Para um avaliador técnico, a questão real não é saber se um tubo é simplesmente “galvanizado”. A questão é verificar se sua especificação corresponde às condições de serviço, ao mercado-alvo e aos documentos do projeto. As redes de água e gás podem parecer semelhantes em um desenho, mas geralmente são avaliadas segundo critérios de aceitação diferentes: classe de pressão, método de revestimento, tolerância dimensional, qualidade das roscas, estanqueidade e compatibilidade química são fatores que precisam ser considerados.

Por isso, a análise das especificações de tubos galvanizados é tanto uma tarefa de conformidade quanto uma tarefa de seleção de materiais. Um tubo aceitável para determinada utilidade pode causar problemas de aprovação, atrasos na instalação ou preocupações relacionadas à corrosão em outra aplicação. A abordagem mais segura é analisar conjuntamente a designação da norma, o grau do material, a descrição do revestimento e os registros de ensaio, em vez de tratar a galvanização como uma característica isolada.

Quais normas são normalmente verificadas primeiro para tubos de aço galvanizado?

Comece pela norma de produto aplicável e, em seguida, verifique os requisitos de revestimento e ensaio. Em compras internacionais, os sistemas de referência mais comuns incluem ASTM, EN, JIS e GB. O código exato depende da localização do projeto e da especificação de engenharia, mas a lógica de análise é consistente: primeiro confirme a norma de fabricação do tubo e depois verifique se o revestimento de zinco e os requisitos de inspeção estão especificados separadamente ou incorporados à própria norma.

Uma tabela prática de triagem é a seguinte:

A indicação do nome de uma norma, por si só, não é suficiente. É necessário ter a designação completa, incluindo a série de dimensões, o schedule ou a designação da espessura da parede, quando aplicável, o tipo de extremidade e a descrição do revestimento.

As mesmas especificações de tubos galvanizados são adequadas para redes de água e de gás?

Não automaticamente. Essa suposição causa muitos erros de aquisição. Em redes de água, geralmente se dá atenção ao comportamento contra a corrosão, à limpeza interna, à capacidade de suportar pressão e à compatibilidade com os requisitos de água potável ou não potável definidos pelo projeto. Em redes de gás, há maior atenção à contenção da pressão, à integridade das juntas, à qualidade das roscas e a quaisquer restrições normativas relacionadas às instalações de gás combustível.

Em alguns mercados, o aço galvanizado ainda pode ser utilizado em determinadas redes de distribuição de água ou linhas de serviço não críticas, enquanto as aplicações de gás podem estar mais limitadas pelos códigos locais de instalação ou pelas especificações do proprietário. Portanto, o avaliador não deve perguntar apenas: “Este tubo atende a uma norma de aço?”. A pergunta mais adequada é: “Esta especificação exata do tubo corresponde ao código da utilidade, ao método de união e ao processo de aprovação aplicáveis a este serviço?”

Quando a resposta depende da jurisdição, analise conjuntamente três documentos: a base de projeto, o código local adotado para o projeto e a documentação de fabricação ou inspeção fornecida pelo fornecedor. Essa combinação geralmente fornece mais informações do que a página do catálogo.

O que deve ser verificado na especificação do revestimento, além da palavra “galvanizado”?

É necessário conhecer o processo de revestimento e os critérios de aceitação, não apenas a palavra utilizada. Os acabamentos galvanizados por imersão a quente e eletrogalvanizados não apresentam o mesmo comportamento. Em tubulações de utilidades, os avaliadores geralmente precisam saber se o revestimento se destina apenas à proteção contra corrosão externa ou se a condição da superfície interna também é relevante para o serviço.

Entre os principais campos a verificar estão:

• Método de revestimento indicado na documentação do produto
• Cobertura das superfícies internas e externas
• Continuidade da superfície após rosqueamento, corte ou preparação para soldagem
• Método de inspeção da espessura do revestimento ou da qualidade do acabamento
• Qualquer procedimento de reparo permitido para áreas de zinco danificadas

Um erro comum é aprovar tubos galvanizados apenas com base na aparência externa. Um acabamento brilhante não confirma a massa, a aderência ou a uniformidade do revestimento nas extremidades e nas roscas. Se o sistema incluir fabricação em campo, a condição do zinco após o processamento passa a fazer parte da avaliação de desempenho.

Quais detalhes de pressão e dimensões normalmente determinam a aceitação?

Para serviços de utilidades, o diâmetro nominal, por si só, informa muito pouco. A aceitação geralmente depende da espessura da parede, da tolerância do diâmetro externo, da preparação das extremidades e do ensaio hidrostático ou de outros ensaios relacionados à pressão definidos pela norma aplicável. Se o projeto utilizar juntas roscadas, a precisão dimensional se torna ainda mais crítica, pois um engate inadequado da rosca pode transformar um tubo conforme em uma instalação com vazamento.

Os avaliadores técnicos devem comparar as dimensões apresentadas pelo fornecedor com a especificação exata da lista de materiais aprovada. O termo “equivalente” envolve riscos quando o sistema normativo é diferente. Uma série de schedule ou de espessura de parede não pode ser considerada intercambiável com outra sem confirmar a intenção do projeto, o tipo de junta e a aceitação pelo código aplicável.

Quais documentos realmente comprovam a conformidade?

Na prática, é necessário um conjunto de documentos, não um único certificado. Um pacote de análise adequado geralmente inclui:

1. Ficha técnica do produto com a designação completa da especificação
2. Certificado de ensaio do fabricante mostrando a identificação do material e os resultados dos ensaios relevantes
3. Registro de inspeção ou de qualidade abrangendo as verificações do revestimento e das dimensões
4. Detalhes da marcação que vinculem o tubo entregue à documentação
5. Quaisquer documentos de terceiros exigidos pelo projeto, se especificados no contrato

Se a documentação não puder vincular o lote entregue à norma indicada, isso representa um problema de rastreabilidade, e não apenas uma falha de arquivamento. Para fornecimento de exportação, os fabricantes que atendem a vários mercados frequentemente trabalham com as estruturas ASTM, EN, JIS e GB. Portanto, é importante verificar se os documentos apresentados indicam claramente qual norma rege o embarque, em vez de simplesmente listar várias normas de forma genérica.

Onde as avaliações técnicas geralmente falham?

A maioria das falhas ocorre nas lacunas entre os documentos. O tubo pode atender a uma norma, o revestimento pode atender a outra e o projeto pode exigir uma terceira camada de aprovação que ninguém verificou. Outro erro frequente é concentrar-se no grau do aço-base e ignorar as restrições de uso final aplicáveis a sistemas de água potável ou aos códigos de serviço de gás.

Os erros de maior risco geralmente são:

• Fazer o pedido com base no nome comercial, em vez da norma completa e da condição da extremidade
• Presumir que todo tubo galvanizado é galvanizado por imersão a quente
• Ignorar o efeito do rosqueamento ou do corte sobre a proteção de zinco
• Aceitar declarações de conformidade com várias normas sem verificar a especificação principal aplicável
• Usar os critérios de aprovação de tubulações de água para aprovar materiais de tubulações de gás, ou vice-versa

Esses não são problemas teóricos. São situações que atrasam a aceitação no local e geram custos de substituição após a entrega.

A capacidade mais ampla do fornecedor em produtos de aço é relevante durante a avaliação?

Sim, especialmente se o seu projeto incluir tanto pacotes de tubulações quanto de estruturas. Um fornecedor que já trabalha com várias normas de aço e diferentes processos de fabricação personalizada normalmente está mais preparado para alinhar a documentação, as tolerâncias e a embalagem para exportação em todo o pedido. Isso não substitui a análise específica do produto, mas reduz o risco de coordenação.

Por exemplo, em projetos nos quais elementos galvanizados de utilidades são adquiridos juntamente com componentes estruturais conformados a frio, os avaliadores frequentemente precisam garantir um tratamento consistente das normas, das descrições dos revestimentos e das tolerâncias de processamento em todo o pacote. Um item relacionado, como o perfil C, pode ser fornecido nos graus Q195, Q235, Q345, A36, SS400 ou S235JR, com superfícies revestidas por galvanização, espessura de 1 mm a 12 mm e serviços de processamento como dobra, soldagem, puncionamento, desbobinamento e corte. Essa variedade é útil quando a aquisição de aço estrutural e de utilidades precisa permanecer alinhada sob um único sistema de qualidade.

Como um avaliador técnico deve comparar cotações de tubos galvanizados?

Não compare as planilhas de preços antes de normalizar a base da especificação. Uma cotação pode incluir ensaios, extremidades roscadas, luvas, inspeção do revestimento e marcação rastreável, enquanto outra pode cotar apenas o produto básico, com menos documentação. O valor mais baixo pode desaparecer rapidamente quando os itens de conformidade ausentes são acrescentados.

Uma sequência prática de análise é:

1. Confirmar a norma principal aplicável e o serviço de utilidade exatos.
2. Compatibilizar as dimensões, a designação da espessura da parede e a condição das extremidades.
3. Verificar o método de revestimento e o escopo da inspeção.
4. Analisar o pacote de certificação e rastreabilidade.
5. Somente então comparar prazo de entrega, preço unitário e condições de envio.

Essa sequência evita que as decisões comerciais avancem mais rapidamente do que a aceitação técnica.

Qual é a melhor regra final para aprovar especificações de tubos galvanizados?

Aprove o tubo somente quando quatro pontos estiverem alinhados: a norma do projeto, o serviço de utilidade, os detalhes físicos do tubo e os documentos de suporte. Se qualquer um desses pontos for vago, a análise ainda estará incompleta. Na aquisição de tubulações de água e gás, os erros mais dispendiosos geralmente resultam de correspondências parciais que pareciam aceitáveis à primeira vista.

Uma decisão técnica sólida geralmente resulta da leitura conjunta da designação da norma, da descrição do revestimento, dos requisitos relacionados à pressão e dos registros de rastreabilidade. Esse é o nível de análise que as especificações de tubos galvanizados exigem quando a linha transportará uma utilidade essencial.
