Na construção de estruturas de aço para instalações industriais, o projeto da placa de base da coluna é um fator crítico, porém frequentemente negligenciado, que impulsiona a economia nos custos de fundação—especialmente ao utilizar materiais de alto desempenho, como vigas de aço ASTM para equipamentos de mineração ou vigas I laminadas a quente para estantes de armazém. Como fornecedor de aço para projetos de pontes em Shandong e fabricante OEM Hanwu Steel, a Hongteng Fengda integra engenharia de precisão com soluções econômicas, incluindo perfis de aço C para construção modular e terças de aço estrutural para câmaras frigoríficas. Nossos perfis de aço ASTM para torres de turbinas eólicas e produtos de chapa de aço Z150 resistentes à corrosão demonstram ainda mais como a seleção inteligente de materiais—respaldada por conformidade EN/ASTM/JIS/GB—otimiza a integridade estrutural e o valor do ciclo de vida para as partes interessadas em projetos globais.

Por que o Projeto da Placa de Base da Coluna Impacta Diretamente a Economia da Fundação

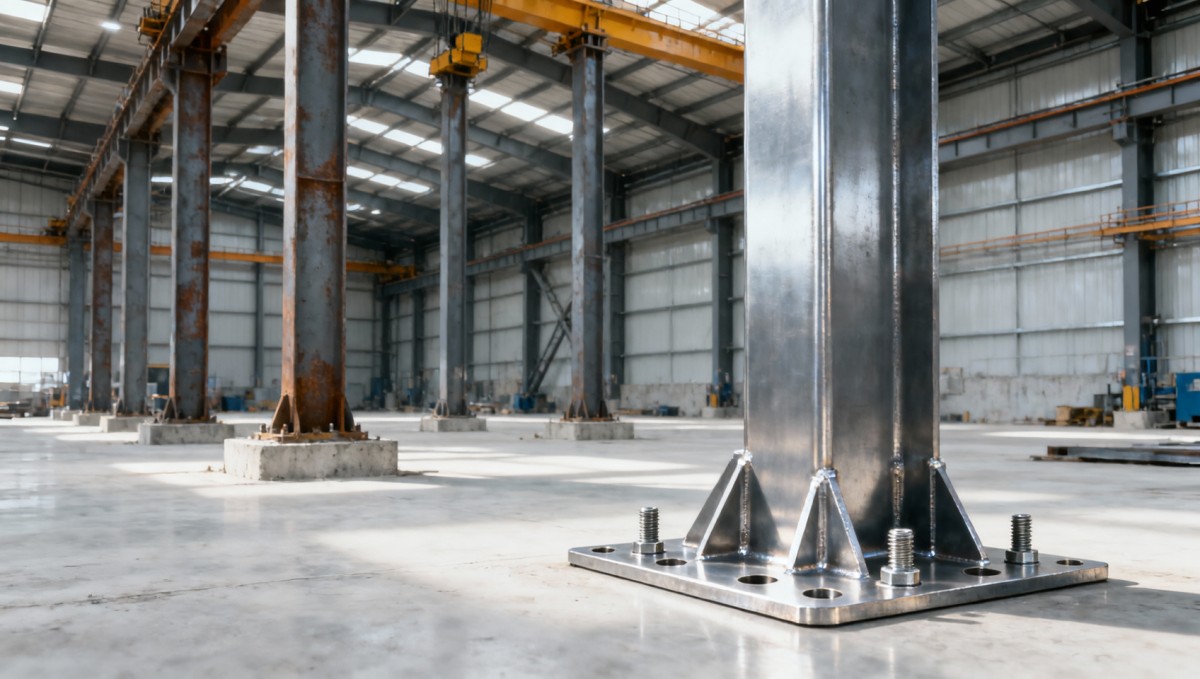

A placa de base da coluna serve como a principal interface de transferência de carga entre a estrutura de aço e a fundação de concreto. Sua geometria, espessura, layout de parafusos de ancoragem e detalhes de conexão determinam não apenas a segurança estrutural, mas também o tamanho da fundação, o volume de reforço e a profundidade de escavação. Placas de base mal otimizadas frequentemente resultam em sapatas superdimensionadas—aumentando o volume de concreto em 15–30%, o peso do vergalhão em 20–40% e a mão de obra de fôrma em 2–4 dias por grupo de colunas.

Para instalações industriais com 50+ colunas—como armazéns logísticos, plantas de processamento de alimentos ou salas de montagem automotiva—esses custos incrementais se acumulam rapidamente. Uma instalação típica de 12.000 m² pode reduzir o uso de concreto de fundação em 85–120 m³ e cortar a mão de obra relacionada à ancoragem em 110–160 horas-homem simplesmente através do dimensionamento calibrado da placa de base e da integração de enrijecedores.

Além disso, a expansão térmica, o deslocamento sísmico e o fluência a longo prazo em fundações de concreto exigem placas de base que acomodem movimento sem comprometer a estabilidade. Isso requer uma correspondência precisa da resistência ao escoamento entre o aço da placa de base (por exemplo, ASTM A36 ou S235) e os membros estruturais de suporte—garantindo que a deformação plástica ocorra previsivelmente no ponto de articulação pretendido, não dentro da zona de ancoragem.

Parâmetros de Projeto Chave que Impulsionam a Eficiência de Custos

A otimização eficaz da placa de base depende de cinco parâmetros interdependentes: área de suporte à compressão, capacidade de resistência a momentos, profundidade de embutimento dos parafusos de ancoragem, rigidez à flexão da placa e compatibilidade térmica com o concreto circundante. Cada um deve ser avaliado em relação às cargas de serviço—incluindo combinações de carga permanente, carga viva, vento e sísmica—conforme definido no ASCE 7-22 ou Eurocódigo 3 Parte 1-8.

Por exemplo, aumentar a espessura da placa de 20 mm para 25 mm pode reduzir a largura necessária da sapata em 180–220 mm por lado em cenários de carga média (carga axial ≤ 1.200 kN), reduzindo diretamente o volume de concreto e o custo de fôrma. No entanto, espessura excessiva adiciona complexidade desnecessária de fabricação e aumenta o risco de distorção por soldagem—exigindo alívio de tensão pós-soldagem em placas com mais de 32 mm de espessura conforme EN 1090-2.

Limites críticos existem: placas de base com menos de 16 mm de espessura geralmente não são adequadas para colunas com carga axial >600 kN em zonas sísmicas; placas acima de 40 mm requerem pré-aquecimento ≥100°C antes da soldagem conforme AWS D1.1. Essas restrições orientam tanto engenheiros estruturais quanto equipes de compras em direção a especificações equilibradas—não apenas conformidade mínima com o código.

Esta tabela destaca como ajustes direcionados em três variáveis principais se traduzem em economias quantificáveis. Notavelmente, otimizar a pressão de suporte para 1,8 MPa—em vez de usar o padrão de 1,2 MPa—permite sapatas 22% menores em uma planta com 30 colunas, gerando ~$14.200 em redução de concreto e mão de obra apenas.

Seleção de Materiais e Estratégia de Corrosão para Valor a Longo Prazo

Placas de base expostas a ambientes agressivos—como pisos de processamento químico, hubs logísticos costeiros ou armazenamento refrigerado—exigem proteção contra corrosão aprimorada além da galvanização a quente padrão. Aqui, a sinergia de grau de material se torna decisiva: emparelhar colunas ASTM A572 Grau 50 com Bobina de Aço Galvalume DX52D oferece dupla vantagem—resistência atmosférica superior e flexibilidade de conformação a frio para suportes de enrijecedores personalizados.

Com resistência à tração de 300–360 MPa e alongamento ≥28%, o DX52D suporta conformação profunda de geometrias complexas de placa de base sem trincas—um facilitador chave para chaves de cisalhamento integradas e detalhes de borda afilada. Seu revestimento de liga 55% Al–43,4% Zn–1,6% Si oferece vida útil 2–6× maior que o aço galvanizado convencional em atmosferas industriais, reduzindo a frequência de manutenção de 5–7 anos para 12–20 anos.

Crucialmente, a menor densidade de revestimento do DX52D permite 3% maior cobertura por unidade de massa em comparação com revestimentos apenas de zinco. Para projetos em larga escala que exigem 18+ toneladas de material de placa de base, isso se traduz em ~540 kg de peso de revestimento economizado—ou equivalente a uma redução de um contêiner inteiro em custos de transporte e pegada de carbono.

Melhores Práticas de Aquisição e Integração para Compradores Globais

Equipes globais de aquisição enfrentam desafios distintos: coordenar tolerâncias dimensionais entre usinas chinesas, escritórios de projeto europeus e contratantes do Oriente Médio. Para mitigar riscos, a Hongteng Fengda aplica um protocolo de verificação em 3 níveis: relatórios de teste de usina (MTRs) conforme EN 10204 3.1, inspeção de terceiros (SGS/BV) e auditoria dimensional pré-embarque usando varredura a laser (±0,3 mm de precisão).

Recomendamos que os compradores especifiquem placas de base com números de lote rastreáveis, soldabilidade certificada (EN ISO 15614-1) e rugosidade superficial Ra ≤12,5 µm para adesão ideal de ancoragem com epóxi. Quantidades mínimas de pedido começam em 5 toneladas—com prazo de entrega de 25–35 dias para placas padrão em conformidade ASTM/EN, e 45–55 dias para perfis personalizados que exigem perfuração CNC ou corte térmico.

Esses benchmarks garantem integração perfeita nos fluxos de trabalho de projetos internacionais—desde a revisão de documentação de licitação até testes de aceitação no local. Mais de 87% de nossos pedidos de placas de base para clientes norte-americanos incluem MTRs com referência cruzada completa EN/ASTM, eliminando atrasos de retrabalho que variam em média 11–14 dias por fase de projeto.

Como a Hongteng Fengda Entrega Valor Integrado Além da Placa

Como fabricante de aço estrutural verticalmente integrado, a Hongteng Fengda fornece mais do que componentes brutos—entregamos coordenação engenheirada. Nossa equipe técnica co-desenvolve desenhos de placa de base com engenheiros estruturais do cliente, realiza análise de elementos finitos (FEA) em conexões críticas e fornece famílias Revit prontas para BIM (em conformidade com IFC 4.3) para detecção de interferências em layouts industriais complexos.

Para projetos acelerados, oferecemos "Kits Prontos para Fundação": placas de base pré-perfuradas, pré-groutadas e pré-pintadas enviadas com parafusos de ancoragem, calços de nivelamento e especificações de torque de instalação—todos rastreáveis a números de lote único. Janela de entrega típica: 28 dias a partir da confirmação do PO para pedidos de até 15 toneladas.

Com capacidade de produção superior a 420.000 toneladas/ano e gestão de qualidade certificada ISO 9001, apoiamos compradores globais em 32 países—reduzindo riscos de sourcing enquanto garantimos precisão dimensional consistente, propriedades mecânicas e desempenho contra corrosão em todos os lotes.

Para otimizar o custo da fundação da sua próxima planta industrial—seja para uma nova gigafábrica de baterias na Europa ou uma expansão de armazenamento refrigerado no Sudeste Asiático—contate a Hongteng Fengda para uma revisão gratuita de projeto de placa de base e uma proposta de material personalizada.
