A construção em aço estrutural raramente falha porque um elemento está simplesmente “fora de tolerância” de forma isolada. O problema mais prejudicial é que as tolerâncias não são coordenadas entre o conjunto de desenhos, o processo de fabricação, o plano de transporte, o controle topográfico e a sequência de montagem. Uma viga pode estar em conformidade com uma tolerância de laminação ou fabricação e ainda assim ser inutilizável se seus furos de ligação não se alinharem à condição de campo estabelecida pelo concreto, barras de ancoragem, estruturas adjacentes ou interfaces de revestimento.

Para a execução do projeto, a gestão de tolerâncias é, portanto, um problema de controle, e não uma atividade de inspeção final. O objetivo não é exigir desvio zero, o que não é prático nem econômico. É identificar onde o desvio pode se acumular, decidir quais interfaces são críticas, atribuir responsabilidades para cada ponto de controle e resolver conflitos antes que o aço chegue à obra. Isso é especialmente importante quando a construção em aço estrutural faz interface com concreto moldado in loco, fachadas pré-fabricadas, suportes de equipamentos, trilhos de pontes rolantes, tubulações de processo ou sistemas de cobertura de grande vão.

Comece com uma cadeia de tolerâncias, não com um requisito genérico de tolerância

Uma especificação que estabelece que o aço deve estar em conformidade com uma norma aplicável é necessária, mas não resolve por si só o risco de ajuste. As equipes de projeto precisam distinguir entre três condições diferentes:

• Tolerâncias do produto: variação permitida em perfis laminados, chapas, perfis formados a frio, espessura, retilineidade, contraflecha e comprimento conforme fornecidos.
• Tolerâncias de fabricação: variação permitida gerada durante o corte, furação, montagem, soldagem, desempenamento, revestimento e pré-montagem.
• Tolerâncias de montagem: variação permitida na posição instalada, prumo, cota, alinhamento, aparafusamento e geometria da estrutura.

Essas categorias não podem ser somadas de forma casual. Sua interação depende do tipo de ligação e da ordem em que o trabalho é fixado. Uma placa de base pode ter furos perfurados com precisão, enquanto as barras de ancoragem estão deslocadas dentro da tolerância construtiva do trabalho em concreto. Se a placa não tiver uma faixa prática de ajuste, a estrutura de aço se torna difícil de montar, mesmo que nenhuma das partes necessariamente tenha violado seus próprios requisitos.

A pergunta útil em cada interface é:Qual é o orçamento de tolerância disponível após considerar todas as variações a montante? Se a resposta não for clara, a ligação carrega um risco oculto para o cronograma. Um orçamento de tolerância deve identificar o ponto de referência de projeto, as fontes previstas de variação, o movimento ou ajuste permitido, o método de medição e a parte autorizada a aceitar um desvio.

As especificações do projeto também devem estabelecer uma hierarquia clara de documentos. Desenhos contratuais, notas estruturais, normas aplicáveis de fabricação e montagem, desenhos de oficina aprovados e instruções escritas de campo podem, caso contrário, criar expectativas contraditórias. Em obras na América do Norte, o AISC Code of Standard Practice é frequentemente incorporado como base para responsabilidades e tolerâncias de aço estrutural; em projetos europeus, os requisitos podem estar vinculados aos requisitos de execução da EN 1090 e à classe de execução designada. Nenhuma das duas estruturas elimina a necessidade de critérios de interface específicos do projeto.

Os desenhos devem definir a geometria funcional

Os desenhos de oficina às vezes são revisados principalmente quanto aos tamanhos dos elementos, esforços nas ligações e classes dos materiais. Isso é insuficiente em projetos complexos. A revisão deve verificar se o conjunto de desenhos define a geometria relevante no campo.

As dimensões críticas devem ser tomadas a partir de referências estáveis e identificáveis, em vez de longas cadeias de dimensões secundárias. Uma ligação localizada por medições repetidas a partir de outra ligação pode herdar todas as variações a montante. Eixos de grade, cotas de controle, linhas de centro, níveis de piso acabado e pontos de referência topográfica proporcionam um controle mais confiável quando são usados de forma consistente pelo engenheiro estrutural, detalhista, fabricante, empreiteiro de concreto e equipe de topografia.

Os desenhos também precisam separar as dimensões nominais das dimensões funcionalmente críticas. Estas últimas frequentemente incluem:

• centros das barras de ancoragem e sua projeção acima do concreto;
• cotas das placas de base e superfícies de apoio;
• posição do grupo de parafusos em ligações de momento, de pórticos contraventados e de equipamentos;
• cota e orientação das emendas de pilares;
• geometria das extremidades dos elementos em ligações inclinadas ou com declive;
• alinhamento da via de ponte rolante, níveis de apoio dos trilhos e pontos de apoio de equipamentos;
• dimensões de interface para painéis pré-moldados, suportes de fachada-cortina, telhas de cobertura e passagens de instalações.

Nem toda dimensão justifica a mesma intensidade de inspeção. Uma cantoneira secundária com furos oblongos pode permitir ajustes significativos em campo. Uma ligação coletora de diafragma rígido, uma estrutura de equipamento de alta precisão ou um suporte de fachada podem não permitir. Tratar todas as dimensões como igualmente importantes aumenta o custo de fabricação sem proteger o cronograma. Tratar todas as ligações como ajustáveis cria a falha oposta: as equipes de campo descobrem tarde demais que uma interface crítica não tem mais ajuste disponível.

O projeto dos furos é um exemplo prático. Furos padrão, superdimensionados, oblongos curtos e oblongos longos têm finalidades funcionais diferentes e devem ser selecionados de acordo com os requisitos aplicáveis de projeto e ligação. Ampliar um furo em campo não é uma solução inofensiva para todo desalinhamento. Isso pode afetar a resistência ao escorregamento, o apoio, as distâncias de borda, a capacidade da ligação, a proteção contra corrosão e as obrigações de aprovação. O mecanismo de ajuste pretendido deve ser projetado e documentado antes da fabricação, e não improvisado durante a montagem.

O controle de fabricação é mais eficaz antes que a soldagem e a furação consolidem o erro

Depois que várias peças são soldadas em um conjunto, corrigir a geometria se torna mais difícil, mais caro e potencialmente mais prejudicial aos requisitos de revestimento e inspeção. Portanto, o planejamento da qualidade de fabricação deve se concentrar em pontos de retenção antes de operações irreversíveis.

A identificação do material é importante nesta etapa. A designação do perfil por si só não é suficiente quando classes, rastreabilidade de corrida, requisitos de impacto ou sistemas de revestimento diferem dentro do mesmo pacote. A substituição incorreta de material pode criar um problema de conformidade, mas também pode afetar os procedimentos de soldagem, o detalhamento das ligações e a inspeção subsequente. O sistema de controle de materiais do fabricante deve manter a identificação desde o recebimento até o corte e a montagem, especialmente quando os componentes são visualmente semelhantes.

O ajuste antes da soldagem exige atenção ao comprimento do elemento, preparação das extremidades, orientação das mesas, posição da alma, esquadro das chapas e padrões de furos. A soldagem introduz retração e distorção; o risco aumenta com materiais espessos, arranjos de solda assimétricos, conjuntos restringidos, cordões de solda longos e elementos compostos. Uma sequência de fabricação que antecipa o movimento de soldagem — em vez de corrigi-lo posteriormente — protege tanto o controle dimensional quanto a produtividade.

Para vigas e treliças longas, o desenho deve esclarecer se a contraflecha é exigida, proibida ou apenas permitida dentro da norma aplicável. A contraflecha é frequentemente entendida de forma equivocada como uma correção geral para qualquer flecha aparente. Na realidade, ela deve corresponder à intenção do projeto estrutural, ao comportamento previsto sob carga permanente, à condição de montagem e aos requisitos de interface. Uma decisão de contraflecha não coordenada pode resultar em apoio irregular do piso metálico, problemas de drenagem da cobertura, suportes de fachada desalinhados ou cotas inesperadas nas ligações de equipamentos.

Os elementos formados a frio exigem cuidados específicos porque sua geometria é mais sensível à deformação local, torção, manuseio e à relação entre furos puncionados e o layout de suporte instalado. Para sistemas leves de cobertura ou parede, umaviga Z pode ser fornecida em comprimentos de 2 a 12 m ou fabricada em um comprimento personalizado especificado, com variantes perfuradas ou galvanizadas disponíveis. A questão principal do projeto não é simplesmente o tamanho nominal do perfil. As coordenadas dos furos, sobreposições, orientação de apoio, disposições para reparo de revestimento e a tolerância declarada de ±1% devem ser avaliadas em relação ao layout da cobertura ou parede. Uma margem dimensional baseada em porcentagem pode ser aceitável para uma aplicação, mas incompatível com painéis, suportes ou aberturas de instalações pré-definidas que exigem coordenação rigorosa.

Os registros de inspeção devem ser utilizáveis em campo

Certificados, relatórios de inspeção e notas de liberação são valiosos somente quando respondem a uma questão de instalação. Um relatório dimensional final que relaciona muitas medições, mas omite as coordenadas críticas de ligação, pode satisfazer um processo interno e ainda assim oferecer pouca ajuda à equipe de obra.

Os planos de inspeção e ensaio devem identificar pontos de aceitação mensuráveis vinculados ao risco do conjunto. Dependendo do projeto, isso pode incluir comprimento total do elemento, verificações de diagonais, retilineidade de pilares, centros dos furos da placa de base, orientação de chapas de extremidade, ajuste de emendas, aberturas na alma, contraflecha e posição relativa dos grupos de ligação. A referência de medição, precisão do instrumento, condições ambientais quando relevantes e formato do registro devem ser acordados antes do início da produção.

Para conjuntos que exigem estreita coordenação em campo, as informações digitais podem reduzir ambiguidades. Um modelo 3D coordenado é útil quando tratado como informação controlada do projeto, e não apenas como uma ferramenta de visualização. A geometria fabricada deve permanecer vinculada aos desenhos liberados e às revisões aprovadas. Se uma alteração de campo for feita após a liberação da oficina, o impacto nos elementos afetados, grupos de parafusos, revestimentos e sequência de expedição deve ser formalmente rastreado. Marcações informais são uma causa comum de incompatibilidade entre o que o canteiro espera e o que a oficina produz.

A aceitação de uma não conformidade deve ser explícita. “Pode ser ajustado para encaixar” não é uma disposição técnica. O registro deve indicar o desvio real, o local afetado, a consequência estrutural ou arquitetônica, a solução proposta, o aprovador responsável e se componentes relacionados exigem revisão. Isso protege o projeto contra uma solução local que transfere um problema maior para etapas posteriores.

A entrega e o manuseio podem comprometer a precisão da oficina

O aço pode sair da oficina dentro da tolerância e chegar com distorções evitáveis. Elementos longos e esbeltos, perfis formados a frio sem contraventamento, chapas de ligação delicadas e componentes galvanizados são vulneráveis a danos causados por calços inadequados, posicionamento incorreto das amarrações, balanços sem suporte e manuseio repetido.

O plano de transporte deve estar vinculado à sequência de montagem. Os feixes precisam ter marcas de identificação legíveis, pontos de içamento acessíveis e uma ordem de carregamento que não obrigue a equipe de montagem a descarregar e reempilhar peças críticas. As restrições de transporte devem ser identificadas antes da fabricação quando afetarem a localização das emendas, o comprimento máximo dos elementos ou a possibilidade de transportar conjuntos intactos.

Uma inspeção de recebimento não deve se transformar em uma duplicação exaustiva do controle de qualidade da oficina. Seu objetivo é identificar condições que afetam materialmente a instalação: elementos ausentes ou identificados incorretamente, danos visíveis, perfis secundários empenados, revestimentos protetores danificados, conjuntos de parafusos incompletos e discrepâncias entre os componentes entregues e a sequência de montagem planejada. A identificação precoce permite que a equipe isole o problema antes que ele afete o tempo de guindaste ou a produtividade da equipe.

A topografia de campo deve ocorrer antes do comprometimento da equipe de montagem

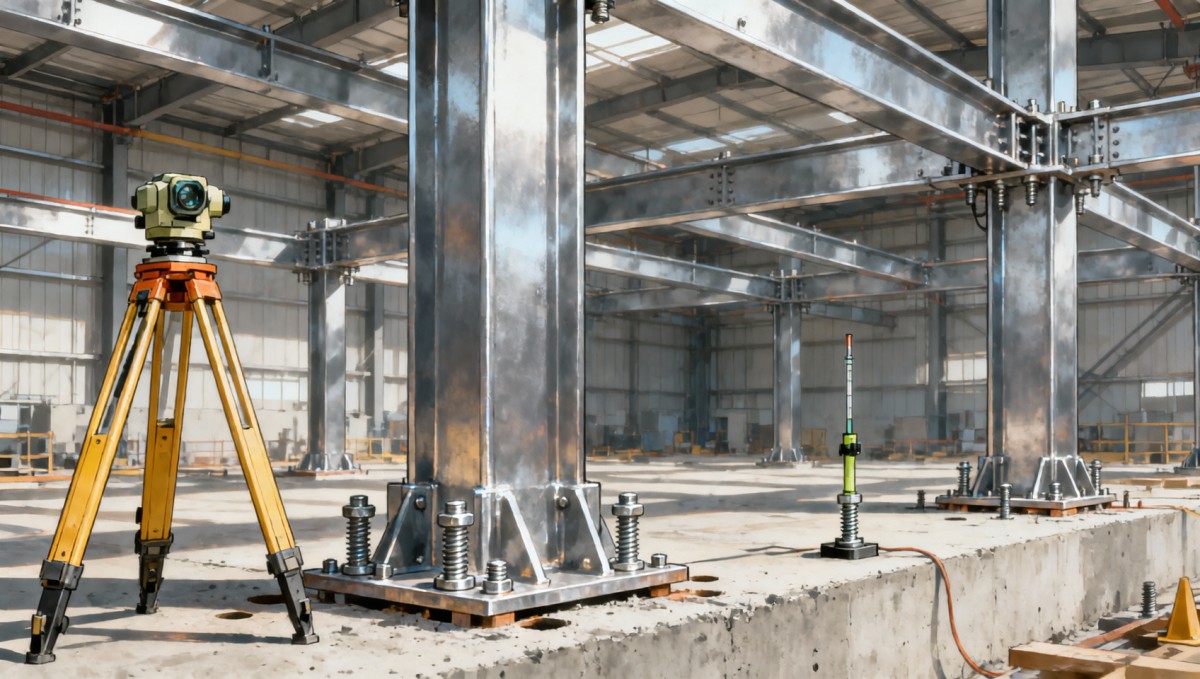

O ponto de intervenção mais eficaz para estruturas de aço apoiadas em bases ocorre depois que o concreto atingiu a condição necessária para a topografia, mas antes que o aço estrutural seja liberado para a montagem completa. Levantar as posições das barras de ancoragem, cotas, deslocamentos de pilares, dimensões dos pedestais e condições acessíveis de graute pode revelar se a capacidade de ajuste projetada é suficiente.

As barras de ancoragem merecem atenção especial porque conectam dois pacotes de trabalho com sistemas de controle diferentes. Um pequeno deslocamento pode ser acomodado pela configuração de furos projetada, ajuste aprovado da placa ou uma solução de engenharia específica para a ligação. No entanto, cortar, aquecer, dobrar, refazer roscas ou reposicionar barras de ancoragem sem revisão de engenharia pode introduzir questões estruturais, de durabilidade e de garantia. A resposta correta depende do carregamento, das distâncias de borda, do embutimento, do projeto da placa de base e dos requisitos contratuais aplicáveis.

Durante a montagem, a estrutura deve ser estabilizada e alinhada em uma sequência que reconheça as condições temporárias. Apertar firmemente uma ligação local antes que as estruturas adjacentes sejam posicionadas pode consumir o ajuste disponível e forçar desalinhamento em outra parte. Por outro lado, deixar trabalho demais montado de forma frouxa sem um plano controlado de alinhamento pode comprometer a estabilidade e dificultar a obtenção da geometria final. As tolerâncias de montagem devem ser verificadas progressivamente: fundações e pilares do primeiro nível estabelecem a referência; vigas, contraventamentos, emendas, apoios de pisos metálicos e aço secundário seguem então a partir dessa referência.

O controle topográfico deve continuar onde a estrutura possui interfaces sensíveis ao movimento. Fachadas longas, suportes de transportadores, sistemas de pontes rolantes e instalações de equipamentos em vários níveis podem exigir dados conforme construído em marcos definidos, em vez de uma única verificação ao final do projeto. O objetivo é identificar desvios enquanto a correção ainda é local e administrável.

Resolva desvios pela função, não pela aparência

Disputas de campo frequentemente se tornam improdutivas quando se concentram apenas em saber se um desvio medido excede um número. A questão mais importante é se o desvio prejudica a resistência, a funcionalidade, a montagem, o alinhamento arquitetônico, o desempenho contra intempéries, a operação do equipamento ou os trabalhos posteriores. Uma variação visível pode ser aceitável em um elemento secundário oculto e inaceitável em uma referência de revestimento ou suporte de precisão.

Uma revisão disciplinada de desvios faz várias perguntas interligadas: Qual referência foi usada? A medição é repetível? O problema é isolado ou sistemático? Quais componentes já foram instalados? A correção proposta preserva o caminho de carga pretendido e as folgas necessárias? Ela afetará a proteção contra incêndio, a proteção contra corrosão, a drenagem ou o acesso para trabalhos futuros? Quem assume a responsabilidade pelo trabalho corretivo e pelo atraso resultante?

Essa abordagem evita dois extremos dispendiosos: rejeitar uma variação inofensiva sem consequência funcional e aceitar uma correção rápida em campo que cria um defeito oculto. Ela também mantém a discussão ancorada em critérios aprovados do projeto, em vez de suposições sobre o que um fabricante, empreiteiro de concreto ou montador “deveria ter previsto”.

Controle as interfaces que não conseguem absorver erros

A gestão bem-sucedida de tolerâncias na construção em aço estrutural depende menos de exigir precisão excepcional em todos os pontos do que de proteger as interfaces com menor capacidade de ajuste. Essas interfaces devem estar visíveis nos desenhos, refletidas nos pontos de retenção da fabricação, verificadas antes da expedição quando apropriado e levantadas topograficamente antes que o trabalho adjacente torne a correção dispendiosa.

Quando um projeto estabelece referências comuns, define tolerâncias funcionais, atribui responsabilidade pelas decisões de topografia e aceitação e incorpora ajustes aos detalhes das ligações, pequenas variações permanecem administráveis. Quando esses controles são adiados para o canteiro de obras, até mesmo o aço conforme pode se tornar o gatilho para retrabalho, responsabilidade contestada e perda de tempo. A medida prática de uma boa estratégia de tolerâncias é simples: o aço chega com informações verificadas suficientes e ajustabilidade incorporada ao projeto para que a sequência de montagem prossiga sem improvisação em campo.
