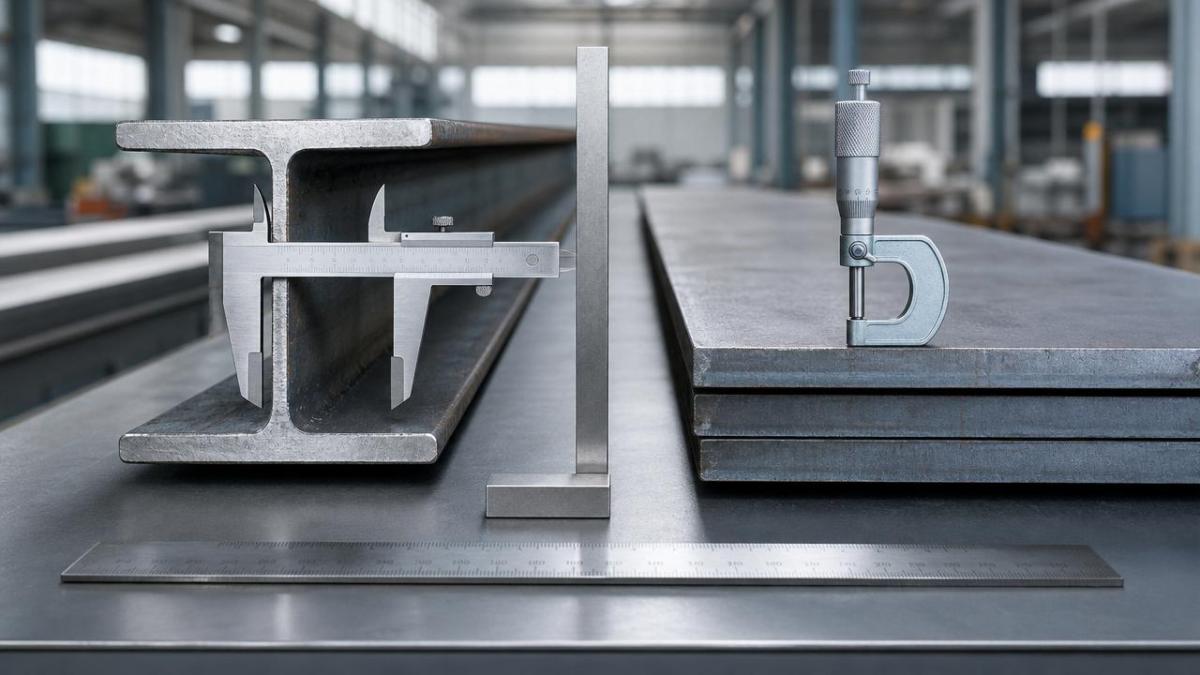

Compreender as tolerâncias da norma ASTM A6 para aço de alta resistência é essencial para avaliadores técnicos que precisam verificar a precisão dimensional, a confiabilidade estrutural e a conformidade antes da aquisição ou fabricação.

Essas tolerâncias definem variações aceitáveis em espessura, largura, comprimento, retilineidade e forma para produtos de aço estrutural, ajudando engenheiros e compradores a reduzir o risco do projeto.

Para aplicações industriais e de construção em âmbito global, escolher um fabricante que siga os requisitos da ASTM garante qualidade consistente, inspeção mais fácil e melhor desempenho em ambientes estruturais exigentes.

O que os avaliadores técnicos realmente precisam saber primeiro

A norma ASTM A6 não se refere, por si só, a uma classe de aço de alta resistência. Trata-se de uma especificação geral que abrange requisitos dimensionais, de encomenda, de ensaio e de entrega.

Classes de alta resistência, como ASTM A572, A588, A913 ou A992, frequentemente fazem referência à norma ASTM A6 para tolerâncias do produto e condições gerais de aceitação.

Para os avaliadores técnicos, a questão fundamental não é apenas se o aço possui resistência ao escoamento suficiente, mas também se ele pode ser fabricado com precisão.

As variações dimensionais afetam o encaixe das conexões, a preparação para soldagem, o alinhamento da montagem, a transferência de carga e a aceitação da inspeção durante a execução de projetos de estruturas metálicas.

Portanto, as tolerâncias da norma ASTM A6 para aço de alta resistência devem ser analisadas em conjunto com os desenhos do projeto, pedidos de compra, margens de fabricação e procedimentos de inspeção.

O que a norma ASTM A6 abrange para produtos de aço estrutural

A norma ASTM A6/A6M aplica-se a chapas, perfis, estacas-prancha e barras de aço estrutural laminado, quando referenciada pela especificação de material pertinente.

Ela fornece regras comuns para dimensões, variações permitidas, massa, frequência de testes, certificação, marcação e requisitos gerais de entrega.

Para vigas, perfis U, cantoneiras e chapas de aço, a norma ASTM A6 ajuda a determinar se o material entregue está dentro dos limites aceitáveis de variação de fabricação.

Isso é especialmente importante para aços de alta resistência, pois os projetistas geralmente utilizam margens de peso mais restritas e premissas de desempenho mais exigentes.

A norma ASTM A6 não substitui as tolerâncias específicas de cada projeto. Em vez disso, ela fornece uma base que os engenheiros podem usar para decisões de aquisição e inspeção.

Tolerância de espessura: por que ela importa mais do que parece

A tolerância de espessura é um dos primeiros itens que os avaliadores verificam, pois influencia a capacidade da seção, o projeto da solda, a aderência do parafuso e o peso do componente.

Em chapas estruturais e perfis laminados, pequenas variações de espessura são normais, mas devem permanecer dentro dos limites da tabela ASTM A6 pertinente.

Para aços de alta resistência, uma espessura inferior à necessária pode reduzir a área da seção transversal efetiva, enquanto uma espessura excessiva pode criar problemas de encaixe ou custos desnecessários.

Os avaliadores técnicos devem confirmar se a espessura foi medida nos locais especificados, especialmente para perfis laminados com flanges, almas e superfícies cônicas.

Um certificado de fábrica adequado deve identificar a classe do aço, o número da corrida, as dimensões do produto, os resultados mecânicos e as normas aplicáveis.

Precisão de largura, comprimento e corte na revisão de aquisições

As tolerâncias de largura e comprimento afetam diretamente o planejamento da fabricação, a eficiência de encaixe, as dimensões de envio e a prontidão para instalação no canteiro de obras.

Para chapas, os avaliadores devem verificar as dimensões encomendadas em comparação com as dimensões reais medidas, considerando se o material é de borda de fábrica ou de borda cortada.

Para vigas, perfis U e cantoneiras, a tolerância de comprimento é crítica quando os componentes são encomendados próximos ao tamanho final de fabricação ou usados em montagens modulares.

Se o aço for fornecido para corte CNC, perfuração ou soldagem, mesmo variações aceitáveis de acordo com as normas ASTM podem exigir tolerância no processo de fabricação.

Antes do início da produção, os compradores devem especificar se necessitam de corte sob medida, comprimento padrão de fábrica ou componentes prontos para fabricação.

Retidão, cambagem e curvatura: indicadores de risco de ajuste.

Na prática, a retidão costuma ser mais importante do que os compradores imaginam, pois afeta o alinhamento da montagem e a compatibilidade dos furos de conexão.

A norma ASTM A6 inclui variações permitidas para curvatura, arqueamento e desvio de retilineidade, dependendo da forma do produto e do tipo de seção.

Vigas de alta resistência utilizadas em estruturas de grandes vãos, suportes de guindastes, plataformas industriais e componentes relacionados a pontes exigem um controle rigoroso de retidão.

Uma varredura excessiva pode causar custos de correção em campo, atrasos na montagem ou rejeição do projeto se impedir o alinhamento adequado dentro das tolerâncias do projeto.

Os avaliadores devem perguntar aos fornecedores como o alinhamento é controlado, inspecionado, documentado e protegido durante o carregamento, transporte e descarregamento.

Tolerâncias de forma para vigas, perfis U, cantoneiras e chapas

As tolerâncias de forma abrangem as características geométricas que determinam se um produto pode funcionar conforme o esperado após a fabricação e instalação.

Em vigas, os avaliadores geralmente examinam a largura da flange, a inclinação da flange, a posição da alma, a altura da alma e a geometria geral da seção.

Em perfis U e cantoneiras, o comprimento das pernas, o esquadro, a torção e a distorção local podem afetar as conexões aparafusadas e as montagens soldadas.

Em chapas, a planicidade pode ser crucial quando o material é usado para placas de base, reforços, engastes ou componentes fabricados com precisão.

A norma ASTM A6 estabelece limites de aceitação, mas os desenhos do projeto podem exigir tolerâncias mais rigorosas para estruturas críticas ou linhas de fabricação automatizadas.

Como a norma ASTM A6 se relaciona com os aços de alta resistência

Os aços de alta resistência são geralmente controlados por especificações próprias de materiais quanto à composição química, propriedades de tração, limite de escoamento e requisitos de impacto.

A norma ASTM A572, por exemplo, define os requisitos para aços estruturais de alta resistência e baixa liga, enquanto a ASTM A6 fornece condições gerais de fornecimento e tolerância.

A norma ASTM A992 é amplamente utilizada para perfis estruturais, particularmente vigas de abas largas, e também se baseia em requisitos gerais de especificação.

A norma ASTM A588 abrange o aço resistente às intempéries, onde a resistência à corrosão é importante, mas a aceitação dimensional ainda depende dos requisitos gerais aplicáveis.

Os avaliadores nunca devem presumir que uma alta resistência ao escoamento significa automaticamente uma melhor precisão dimensional. Resistência e conformidade com as tolerâncias são categorias de aceitação distintas.

Documentos de inspeção que os avaliadores devem solicitar

Um fornecedor confiável deve fornecer certificados de teste de fábrica que correspondam ao pedido de compra, à marcação do produto, ao número da corrida e ao lote de aço entregue.

O certificado deve listar a composição química, as propriedades mecânicas, a classificação ASTM aplicável, o tratamento térmico quando relevante e o status da inspeção.

Para verificação dimensional, os avaliadores técnicos também podem solicitar registros de inspeção que mostrem espessura, comprimento, retilineidade e verificações visuais da superfície.

Ao lidar com projetos de grande porte, os planos de inspeção de entrada devem definir a frequência de amostragem, as ferramentas de medição, os critérios de aceitação e o tratamento de não conformidades.

Essa abordagem ajuda a evitar disputas, pois tanto o comprador quanto o fabricante entendem como as tolerâncias da norma ASTM A6 serão interpretadas.

Equívocos comuns sobre as tolerâncias ASTM A6

Um erro comum é tratar a norma ASTM A6 como um padrão de tolerância de fabricação. Ela aborda principalmente as tolerâncias do produto laminado, e não as tolerâncias da estrutura montada.

Outro equívoco comum é acreditar que todo produto possui uma tolerância universal. Na realidade, as tolerâncias variam de acordo com a forma, o tamanho, a espessura e as dimensões do produto.

Alguns compradores também presumem que uma tolerância mais rigorosa é sempre melhor. Requisitos mais rigorosos podem aumentar o custo de produção, a carga de inspeção e o tempo de entrega.

Os avaliadores técnicos devem identificar quais dimensões são críticas para o funcionamento e quais podem seguir a tolerância padrão de fábrica sem afetar o desempenho final.

Essa abordagem equilibrada apoia o projeto seguro, a aquisição eficiente e o controle razoável de custos em projetos internacionais de fornecimento de aço estrutural.

Lista de verificação prática para avaliação antes de fazer um pedido

Antes da aquisição, confirme a classe do aço, o formato do produto, a unidade de medida, a versão da norma e se a norma ASTM A6/A6M é explicitamente mencionada.

Analise os desenhos para identificar dimensões críticas, zonas de conexão, áreas de soldagem, relações entre furos de parafusos e elementos que exigem maior controle de retidão.

Verifique se o fornecedor consegue fabricar cantoneiras de aço, perfis U, vigas, perfis conformados a frio ou componentes personalizados sob processos controlados.

Pergunte como é realizada a inspeção dimensional, quais ferramentas de medição são utilizadas e se os dados da inspeção podem ser compartilhados antes do envio.

Para projetos de exportação, confirme também a embalagem, a proteção contra corrosão, a marcação, o carregamento do contêiner e a documentação de rastreabilidade para reduzir os riscos no recebimento.

Onde os produtos de aço relacionados podem exigir normas separadas

Nem todos os produtos de aço utilizados em um projeto estrutural ou industrial são regidos pela norma ASTM A6, mesmo quando fornecidos pelo mesmo fabricante.

Por exemplo, aplicações em içamento, mineração, marítimas, de elevadores, guindastes e teleféricos podem exigir produtos de cabos de aço com diferentes normas técnicas.

Um produto como o cabo de aço galvanizado pode apresentar resistência à tração entre 1470 MPa e 1960 MPa e exigir revestimento de zinco.

Suas especificações podem incluir construções como 6X7+FC, 6X19+IWR ou 8x19S+FC, com diâmetros de 1,0 mm a 22 mm.

Os avaliadores técnicos devem separar a análise de tolerância do aço estrutural da análise de conformidade dos cabos de aço, pois as normas, os métodos de ensaio e os fatores de segurança são diferentes.

Como a capacidade do fabricante afeta a confiabilidade da tolerância

A conformidade com a norma ASTM depende não apenas do conhecimento da norma, mas também do controle de laminação, das condições do equipamento, da disciplina de inspeção e da consistência da produção.

Um fabricante com processos estáveis pode reduzir a variação dimensional e fornecer resultados mais previsíveis em pedidos repetidos e grandes lotes.

Para compradores internacionais, essa confiabilidade é importante porque o aço rejeitado pode causar atrasos dispendiosos, custos de frete de substituição e interrupções no cronograma do projeto.

A Hongteng Fengda apoia projetos globais com produtos de aço estrutural, incluindo cantoneiras, perfis U, vigas, perfis conformados a frio e componentes personalizados.

Seus sistemas de produção e controle de qualidade são projetados para atender aos requisitos das normas ASTM, EN, JIS e GB, visando diferentes necessidades de mercado.

Quando as tolerâncias padrão ASTM A6 podem não ser suficientes

Alguns projetos exigem tolerâncias mais rigorosas do que os limites padrão da norma ASTM A6 devido à soldagem automatizada, montagem robotizada ou condições de instalação altamente restritas.

Exemplos incluem edifícios modulares, estruturas industriais pré-fabricadas, suportes para equipamentos, componentes de pontes e estruturas com conexões aparafusadas de precisão.

Nesses casos, os compradores devem especificar claramente os requisitos dimensionais especiais no pedido de compra e nos desenhos técnicos antes da produção.

O fornecedor pode então avaliar a viabilidade, o custo da inspeção, o rendimento da produção, a proteção da embalagem e o cronograma de entrega antes de confirmar o pedido.

Expectativas não declaradas frequentemente geram conflitos, enquanto acordos de tolerância por escrito criam uma base prática para a fabricação e aceitação.

Como interpretar medições não conformes

Quando uma medição parecer estar fora da tolerância, os avaliadores devem primeiro confirmar a tabela ASTM A6 correta, o local da medição e a precisão do instrumento.

As condições ambientais, a deformação durante o manuseio, a técnica de medição e a orientação do produto podem influenciar os resultados aparentes durante a inspeção no local.

Caso a não conformidade seja confirmada, o próximo passo é avaliar se ela afeta a função, a fabricação, a segurança ou a aceitação contratual.

Algumas imperfeições podem ser corrigidas por meio de endireitamento, corte, usinagem ou ajustes controlados de fabricação, dependendo dos requisitos do projeto.

Desvios críticos que afetem a capacidade de carga, a integridade das conexões ou a conformidade com as normas devem ser revisados por engenheiros qualificados antes da aceitação.

Principais conclusões para avaliadores técnicos

As tolerâncias ASTM A6 para aço de alta resistência fornecem uma estrutura prática para avaliar se os produtos de aço estrutural atendem às expectativas dimensionais.

Devem ser aplicadas em conjunto com a norma específica do tipo de aço, os desenhos do projeto, os requisitos da ordem de compra e os procedimentos de inspeção.

As áreas mais importantes a serem avaliadas são espessura, comprimento, largura, retilineidade, curvatura, ângulo de inclinação, planicidade e geometria da seção transversal.

Os compradores também devem verificar a capacidade do fornecedor, a qualidade da documentação, a rastreabilidade e a experiência com normas internacionais de estruturas metálicas.

Quando os requisitos são críticos, os avaliadores técnicos devem definir tolerâncias adicionais antes da produção, em vez de se basearem em suposições após a entrega.

Conclusão: Transformando a norma ASTM A6 em uma melhor decisão de fornecimento

A norma ASTM A6 é valiosa porque transforma a variação dimensional em critérios de aceitação mensuráveis para a aquisição e inspeção de aço estrutural.

Para aços de alta resistência, isso é especialmente importante porque os projetos frequentemente exigem tanto desempenho mecânico quanto comportamento de fabricação previsível.

Os avaliadores técnicos devem usar a norma ASTM A6 como base e, em seguida, adicionar requisitos específicos do projeto sempre que a precisão, a segurança ou o risco de atraso no cronograma assim o exigirem.

Trabalhar com um fabricante experiente de aço estrutural ajuda a garantir que as normas sejam compreendidas, documentadas e aplicadas de forma consistente desde a produção até o envio.

Ao focarem em tolerâncias, evidências de inspeção e capacidade do fornecedor, os compradores podem reduzir o risco de fornecimento e aumentar a confiança na execução do projeto.
