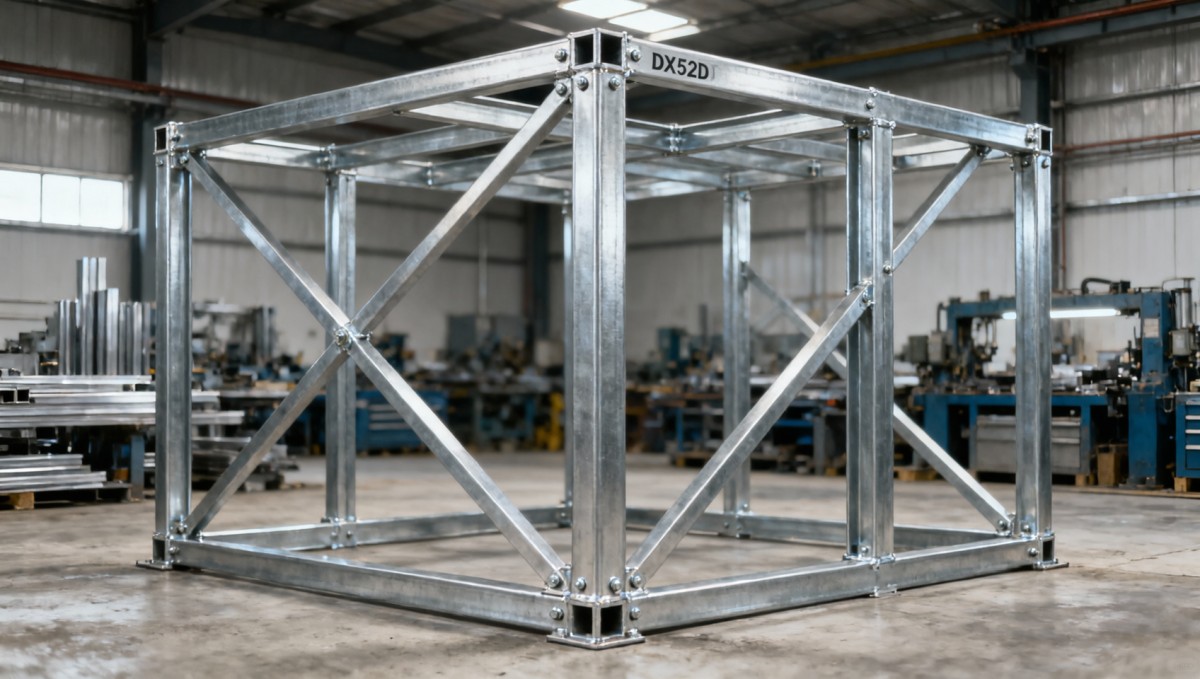

O Tubo Galvanizado DX52D Pode Suportar Estruturas Leves?

O tubo galvanizado DX52D pode suportar de forma confiável estruturas leves? Para um avaliador técnico, a resposta não é automaticamente sim nem automaticamente não. Depende da geometria real do tubo, da espessura da parede, das propriedades do aço, da configuração de carregamento, dos detalhes das conexões, do espaçamento entre apoios e do ambiente de serviço. A designação DX52D, por si só, não estabelece que um tubo galvanizado seja adequado como elemento estrutural portante.

Essa distinção é importante porque o DX52D é comumente associado a aço plano revestido por imersão a quente contínua destinado à conformação a frio. É frequentemente selecionado quando a conformabilidade e a proteção contra corrosão são importantes. Depois que o material é perfilado por rolos, soldado ou convertido de outra forma em tubo, sua adequação para uma estrutura deve ser avaliada usando a especificação de produto relevante e os requisitos de engenharia do projeto. Um revestimento de zinco ajuda o elemento a resistir ao seu ambiente; ele não determina a capacidade de flexão, a resistência à flambagem ou a resistência das conexões.

Para estruturas modestas, como proteções de equipamentos, divisórias leves, suportes de estantes, elementos de estufas, coberturas temporárias, recintos não ocupados e determinadas estruturas secundárias de baixa carga, um tubo galvanizado DX52D corretamente especificado pode ser uma opção prática. Para estruturas principais de edifícios, plataformas com cargas elevadas, coberturas de grande vão, estruturas sujeitas a impactos ou sistemas expostos a cargas significativas de vento, neve, sismos ou fadiga, ele não deve ser tratado como uma solução estrutural padrão sem uma verificação completa do projeto.

O Que o DX52D Realmente Informa — e o Que Não Informa

Na família EN 10346 de produtos de aço revestidos, os graus “DX” são geralmente associados a aplicações de conformação. O DX52D é amplamente entendido como um grau de aço destinado à estampagem ou a uma conformação mais exigente do que os graus básicos de dobramento. A letra “D” faz parte da designação do grau, enquanto a designação do revestimento de zinco normalmente é especificada separadamente, como Z ou ZA com uma massa de revestimento. Portanto, uma descrição de compra que indique apenas “tubo galvanizado DX52D” é incompleta para uma avaliação estrutural.

A equipe de engenharia ou compras ainda precisa estabelecer as propriedades mecânicas do produto entregue, incluindo limite de escoamento, resistência à tração, alongamento e tolerância de espessura. Também precisa confirmar se o tubo foi fabricado a partir de chapa pré-galvanizada, galvanizado após a fabricação ou fornecido com outro sistema de revestimento. Essas rotas geram diferentes considerações relativas a soldas, bordas cortadas e continuidade do revestimento.

Um erro comum é interpretar “galvanizado” ao mesmo tempo como uma declaração de durabilidade e resistência. Trata-se principalmente de uma declaração de controle de corrosão. Da mesma forma, um tubo com diâmetro externo maior pode parecer mais resistente do que uma seção menor, mas ainda apresentar desempenho insuficiente se sua parede for fina, o comprimento sem apoio for excessivo ou suas conexões de extremidade concentrarem tensões.

A Decisão Real Começa com o Caminho de Carga

Uma estrutura leve deve ser avaliada como um sistema, e não como uma coleção de tubos. Comece perguntando qual é a função de cada elemento. O tubo atua como um pilar vertical sob compressão, uma travessa sob flexão, uma contraventação sob tração e compressão, uma terça de cobertura ou simplesmente uma proteção sem função portante? A resposta altera o modo de falha predominante.

Um pilar curto pode ser controlado pelo escoamento do material ou pelo esmagamento local em sua placa de base. Um elemento vertical esbelto tende a ser controlado pela flambagem da coluna. Uma travessa horizontal pode ser controlada pela deflexão por flexão muito antes de atingir sua resistência teórica. Uma contraventação diagonal pode funcionar eficientemente sob tração, mas tornar-se pouco confiável sob compressão se tiver parede fina e for longa. Em trabalhos práticos com estruturas leves, o deslizamento das conexões, o contraventamento inadequado e a deformação local perto de parafusos ou soldas costumam ser mais relevantes do que o grau nominal no certificado da usina.

A carga de projeto deve incluir mais do que o peso estático esperado. Dependendo da instalação, pode incluir pressão e sucção do vento, acúmulo de neve, cargas de manutenção, vibração de máquinas, impactos acidentais, ciclos repetidos de abertura, movimentação térmica ou cargas de transporte para conjuntos modulares. As normas locais de construção e o código de projeto aplicável determinam as combinações de carga e os fatores de segurança exigidos. Um fornecedor pode fornecer informações sobre materiais e suporte de fabricação, mas a adequação estrutural final continua sendo uma decisão de engenharia específica do projeto.

As Dimensões e a Espessura da Parede Geralmente Importam Mais do Que o Nome

Para tubos redondos ou retangulares, o tamanho da seção e a espessura da parede determinam a rigidez, o comportamento de flambagem local e a capacidade das conexões. Dois tubos galvanizados podem ter as mesmas dimensões externas, mas comportar-se de forma muito diferente se um deles tiver uma parede substancialmente mais fina. Paredes finas podem ser atraentes para controlar peso e custo, mas exigem maior atenção à resistência a amassamentos, ao arrancamento de parafusos, ao apoio de parafusos, à perfuração excessiva durante a soldagem e à distorção durante a fabricação.

Os avaliadores técnicos devem solicitar uma tabela dimensional clara em vez de aceitar uma descrição genérica do tubo. Essa tabela deve identificar o diâmetro externo ou as dimensões da seção, a espessura nominal e mínima da parede, o comprimento, as expectativas de retilineidade, a posição da costura de solda quando relevante, a massa por metro e as tolerâncias permitidas. O fornecedor também deve identificar a norma do material de base e a norma de fabricação do tubo, quando aplicável. Sem essas informações, os resultados dos cálculos podem basear-se em premissas que não correspondem ao material recebido.

O vão é igualmente importante. Um tubo aceitável sobre uma abertura curta pode sofrer deflexão excessiva em uma distância maior. Adicionar um apoio intermediário, uma mão francesa ou um módulo triangular pode reduzir a solicitação de forma mais eficaz do que optar por um revestimento ligeiramente mais espesso ou por um grau de material marginalmente superior. Por isso, a geometria da estrutura deve ser definida antes da finalização do aço.

Uma lista prática de verificação inicial

• Defina se o elemento é primário, secundário ou não estrutural.
• Identifique as cargas verticais, laterais, de sucção, impacto e cíclicas que possam ser aplicáveis.
• Confirme as dimensões reais da seção e a espessura mínima da parede.
• Verifique os comprimentos sem apoio e se a estrutura possui contraventamento adequado.
• Verifique as propriedades do material e a norma aplicável ao tubo ou ao aço revestido.
• Analise parafusos, soldas, placas de base, ancoragens e reforços locais ao redor das conexões.
• Especifique o ambiente corrosivo, a vida útil esperada e o tratamento das bordas cortadas.

Isso não substitui um cálculo baseado em normas, mas evita o erro frequente de tratar o grau do revestimento como a especificação completa.

As Conexões Podem Determinar se uma Estrutura Leve Terá Bom Desempenho

Uma estrutura feita de tubo galvanizado fino frequentemente falha primeiro nas juntas. Um furo de parafuso reduz a seção líquida e pode ovalizar sob movimentos repetidos. Um parafuso autoperfurante pode ser adequado para suporte de revestimento, mas inadequado para um nó portante. A soldagem direta pode ser viável, mas requer prática controlada: o zinco próximo à solda é afetado pelo calor, a preparação da solda e a ventilação são necessárias, e a área de revestimento danificada geralmente precisa ser reparada de acordo com os requisitos de proteção contra corrosão do projeto.

As conexões mecânicas podem evitar alguns problemas de soldagem, mas trazem suas próprias questões. A parede do tubo é espessa o suficiente para o apoio do parafuso? É necessária uma luva, um tubo de esmagamento, uma chapa de ligação ou um suporte conformado para evitar o colapso local? O fixador instalado pode ser inspecionado e apertado? Para estruturas externas, também devem ser evitados pontos de acúmulo de água ao redor de juntas sobrepostas e extremidades fechadas de tubos. Um pequeno detalhe de drenagem ou ventilação pode ter um efeito maior sobre a durabilidade do que um revestimento visualmente mais espesso.

Quando a fabricação inclui puncionamento, corte, dobramento ou soldagem, a coordenação antecipada com o fabricante é útil. A Hongteng Fengda fornece produtos de aço estrutural e componentes personalizados para projetos de construção e industriais, incluindo perfis formados a frio, cantoneiras, canais e vigas. Para pedidos internacionais, a discussão útil não é simplesmente se um perfil pode ser fabricado, mas quais desenhos, registros de materiais, tolerâncias, detalhes de conexão e pontos de inspeção devem acompanhar o embarque.

A Proteção Contra Corrosão É Valiosa, Mas a Exposição Ainda Determina a Escolha

O tubo galvanizado DX52D pode ser uma escolha sensata em ambientes internos secos e em muitas aplicações externas comuns, desde que o sistema de revestimento seja adequado à categoria de exposição. Porém, “externo” não é uma condição única. Uma instalação rural protegida, uma planta industrial úmida, um local costeiro e uma área exposta a sais de degelo podem impor exigências de corrosão muito diferentes.

Portanto, a aprovação técnica deve identificar o tipo e a massa do revestimento, se as extremidades cortadas serão seladas ou reparadas, se haverá contato entre metais diferentes e se a água parada pode se acumular dentro ou contra a seção. O tubo pré-galvanizado possui um revestimento na chapa de base, mas as bordas de fabricação e as zonas de solda merecem atenção especial. A galvanização após a fabricação pode oferecer uma cobertura mais completa para determinados conjuntos, embora o projeto deva considerar ventilação, drenagem, risco de distorção e detalhes de fabricação compatíveis.

Não presuma que um revestimento de zinco mais espesso compensa um tubo subdimensionado. Durabilidade e capacidade estrutural estão relacionadas apenas no sentido amplo de que a perda por corrosão pode eventualmente reduzir a espessura da seção. Elas devem ser especificadas e verificadas separadamente.

Quando uma Seção Estrutural Diferente É a Melhor Resposta

Há muitos projetos nos quais uma estrutura tubular leve é adequada. Também há projetos em que tentar fazê-la suportar carga excessiva cria complexidade desnecessária. Se o sistema incluir grandes vãos, cargas concentradas de equipamentos, grandes aberturas de portas, efeitos relacionados a pontes rolantes, forças laterais substanciais ou requisitos rigorosos de deflexão, uma seção tubular estrutural específica, canal, cantoneira ou viga pode oferecer um caminho de projeto mais claro e robusto.

Por exemplo, uma estrutura secundária tubular leve pode ser combinada com um elemento primário mais robusto, em vez de exigir que todos os elementos desempenhem a mesma função. Em estruturas industriais, uma viga I laminada de aço carbono pode fornecer o vão principal, enquanto elementos galvanizados formados a frio ou tubulares sustentam revestimentos, proteções, instalações ou estruturas leves de preenchimento. As opções de vigas disponíveis variam amplamente: as faixas fornecidas podem incluir alturas de 100 mm a 600 mm, com dimensões e graus selecionados conforme o requisito real de projeto, e não apenas pela aparência.

Essa abordagem de seções mistas pode simplificar as conexões e tornar o caminho de carga mais fácil de verificar. Ela também evita forçar um tubo revestido de grau para conformação a desempenhar uma função para a qual uma seção estrutural com propriedades documentadas seria mais apropriada.

O Que Incluir em uma Solicitação de Análise Técnica

Uma solicitação útil deve incluir mais do que o tamanho do tubo e a tonelagem total. Forneça desenhos que mostrem o espaçamento entre módulos, as condições de apoio, as identificações dos elementos e os conceitos de conexão. Informe o local e a exposição pretendidos, se a estrutura é permanente ou temporária, a norma aplicável ou a base de projeto, a condição de revestimento exigida e quaisquer expectativas de inspeção ou documentação. Se a estrutura for exportada, esclareça quais especificações de mercado se aplicam, em vez de supor que uma designação de grau conhecida seja interpretada de forma idêntica em todos os lugares.

A Hongteng Fengda trabalha com requisitos de aço estrutural padrão e personalizados em mercados que incluem América do Norte, Europa, Oriente Médio e Sudeste Asiático. Para os compradores, o valor prático desse tipo de coordenação de fornecimento é a consistência entre a especificação aprovada, a capacidade de produção, o plano de embalagem, as expectativas de rastreabilidade do material e o cronograma de entrega. Isso não elimina a necessidade de análise de engenharia, mas reduz o risco de um conceito estruturalmente aceitável ser prejudicado por uma linguagem de aquisição vaga.

Conclusão

O tubo galvanizado DX52D pode suportar estruturas leves quando o tamanho do elemento, a espessura da parede, o contraventamento, as cargas, as juntas e as condições de exposição foram devidamente compatibilizados com a aplicação. Frequentemente, é uma rota de material razoável para sistemas fabricados de serviço leve em que a resistência à corrosão e a conformabilidade são prioridades. No entanto, ele não deve ser especificado como uma solução estrutural apenas por ser galvanizado ou porque sua designação parece técnica.

Antes da liberação, confirme a especificação do tubo entregue, verifique a estrutura pelo método de projeto aplicável e analise os detalhes de conexão e corrosão com o mesmo cuidado dado aos elementos principais. Se essas verificações mostrarem que o tubo está próximo de seus limites, alterar a configuração das seções antecipadamente geralmente é mais seguro e econômico do que tentar corrigir o problema após a fabricação.
