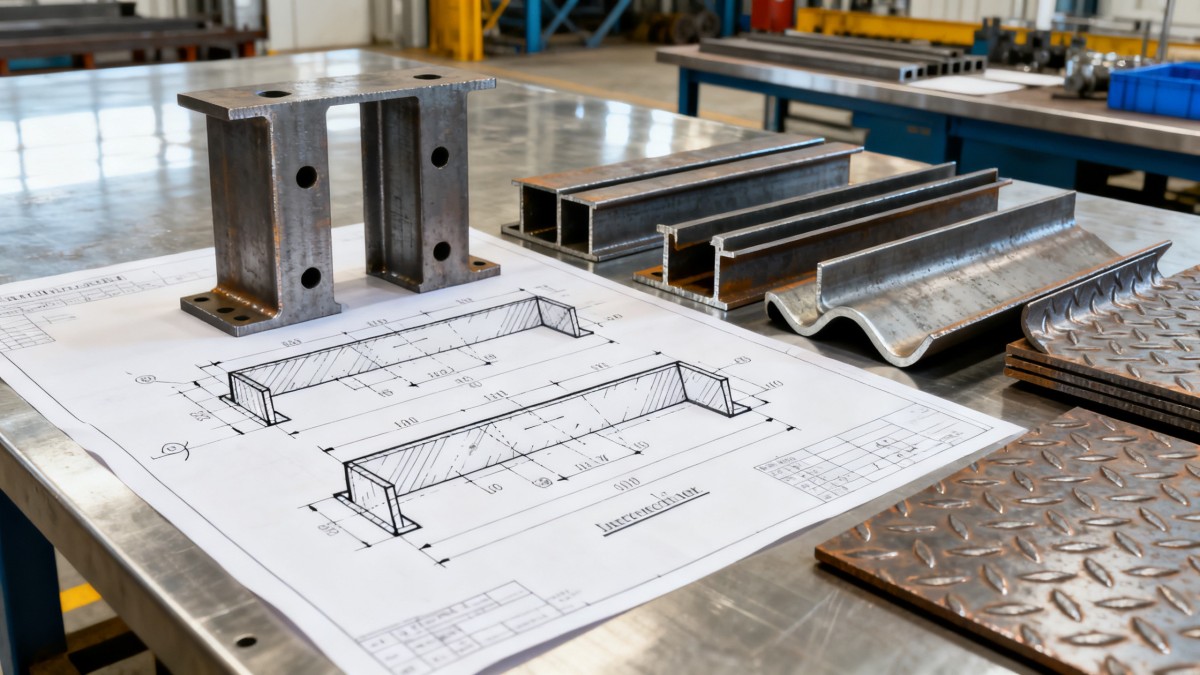

Os pedidos de perfis de aço personalizados frequentemente falham muito antes do início da produção—porque falta um detalhe crítico no desenho. Para a avaliação técnica em projetos de aço estrutural, esse detalhe ausente geralmente é a definição completa do Perfil: não apenas o tamanho geral, mas a geometria exata da seção, dimensões de referência, tolerâncias, posições dos furos, raios, condições das bordas e marcas de orientação necessárias para a fabricação. Quando um desenho de Perfil está incompleto, o resultado raramente é um pequeno inconveniente. Isso pode provocar incompatibilidade dimensional, mau ajuste na obra, esclarecimentos repetidos, sucata e atrasos evitáveis em toda a cadeia de suprimentos. No fornecimento de aço, um desenho de Perfil claro é a base para uma fabricação confiável, consistência na inspeção e confiança na entrega.

Por que as falhas no desenho de Perfil acontecem antes mesmo de o aço chegar à produção

No aço estrutural, muitos pedidos começam com um esboço, PDF ou vista em seção anotada aparentemente utilizável. No entanto, um desenho comercial utilizável nem sempre é um desenho de Perfil fabricável. Uma usina siderúrgica ou linha de fabricação pode cotar mais rapidamente com base em um arquivo simplificado, mas a precisão da produção depende de o desenho definir a seção completamente. Se um raio de um lado for omitido, se a direção da dobra não estiver clara ou se o datum para o espaçamento das ranhuras estiver ausente, o Perfil ainda pode parecer compreensível enquanto permanece tecnicamente inseguro para produzir.

Esse problema se torna mais sério no fornecimento para exportação, onde normas, hábitos de medição e pressupostos de fabricação podem ser diferentes. Um Perfil projetado com base na lógica ASTM pode ser analisado por uma equipe acostumada à lógica de tolerâncias EN ou JIS. Se o desenho não declarar explicitamente o que importa, cada lado pode preencher as lacunas com pressupostos diferentes. É por isso que muitas disputas sobre perfis de aço personalizados não são causadas por fabricação deficiente, mas por informações incompletas na fase do pedido.

Quais cenários de projeto são mais sensíveis à falta de detalhes do Perfil

Estruturas de edifícios e estruturas com muitas conexões

Em estruturas de edifícios em aço, o Perfil deve alinhar-se com chapas de base, conexões de emenda, chapas gusset e padrões de parafusos. Um pequeno erro na espessura da flange, altura da alma, distância entre centros dos furos ou observação de cambagem pode causar interferência na montagem. Nesse cenário, o ponto de avaliação mais importante não é apenas se a seção corresponde à intenção do projeto, mas se cada componente de aço conectado utiliza o mesmo sistema de referência dimensional.

Para seções compostas soldadas, o desenho de Perfil também deve definir bordas de preparação para solda, folgas de raiz quando necessário e orientação para instalação. Sem esses detalhes, o elemento de aço acabado pode passar na medição básica e ainda assim falhar no ajuste em campo.

Aplicações de Perfil conformado a frio com necessidade de alta repetibilidade

Os pedidos de Perfil de aço conformado a frio são altamente sensíveis à sequência de dobra, raio interno, expectativa de retorno elástico e tolerância de espessura. Em suportes de cobertura, canais estruturais, componentes de leitos para cabos ou suportes de máquinas, as peças repetidas devem ser instaladas de forma rápida e consistente. Se o desenho mostrar apenas a largura e a altura nominais, mas não definir o raio do canto ou a tolerância do ângulo da aba, a produção pode variar de lote para lote, mesmo quando a matéria-prima está correta.

É aqui que uma especificação completa do Perfil protege tanto a qualidade quanto o prazo de entrega. Ela ajuda a confirmar a viabilidade da perfilação, a configuração das ferramentas e os critérios de inspeção final antes que o material seja comprometido.

Pisos industriais, plataformas e superfícies antiderrapantes

Nem todo pedido de aço é uma viga ou um canal. Em decks de transporte, plataformas de equipamentos, passarelas e pisos de fábricas, o desempenho da superfície costuma ser a verdadeira função do Perfil. Para essas aplicações, a seleção da chapa xadrez deve corresponder à carga, resistência ao escorregamento, necessidades de conformação e dimensões de fabricação. Uma opção prática para tais projetos échapa de aço xadrez SS440, que é usada em transporte, construção, decoração, pisos ao redor de equipamentos, máquinas e construção naval.

Sua faixa típica de espessura é de 2-8mm, largura 600mm-1800mm e comprimento 2m-12m, com desempenho de superfície padronizada projetado para uso antiderrapante e decorativo. Nesse cenário, o desenho não deve apenas especificar o tamanho da chapa. Ele também deve indicar a direção do padrão, a planicidade exigida após o corte, a condição da borda e se a conformação ou soldagem afetará a superfície visível ou funcional. Quando esses detalhes relacionados ao Perfil são omitidos, uma chapa pode atender aos requisitos de grau do material e ainda assim falhar na instalação prática.

Componentes de aço OEM para equipamentos ou máquinas

Componentes de aço OEM personalizados frequentemente combinam várias operações, como corte, puncionamento, dobra, soldagem e revestimento. Aqui, o Perfil não é apenas uma seção; é a rota de produção. Se o desenho não incluir a orientação das ranhuras, o requisito do lado da rebarba ou a lógica de dedução de dobra, as operações subsequentes se tornam instáveis. O ponto central de avaliação é se o desenho pode ser transferido diretamente para o planejamento do processo sem suposições.

Como diferentes cenários de aplicação alteram as informações de Perfil exigidas

O mesmo grau de aço pode atender a diferentes usos, mas o detalhe de Perfil exigido muda conforme a aplicação. A tabela abaixo mostra como a demanda muda nos cenários comuns de aço estrutural.

O que um pacote completo de Perfil deve incluir antes da confirmação do pedido

Um pacote robusto de desenhos de aço reduz a incerteza antes da precificação, programação da produção e planejamento da inspeção. Para aço estrutural personalizado, o Perfil deve incluir mais do que o contorno visível. Ele deve definir como a peça será interpretada em cada etapa de fabricação.

• Geometria da seção com todas as dimensões críticas, não apenas largura e altura totais
• Grau do material, referência de norma e conformidade mecânica ou química exigida
• Tolerância de espessura, retilineidade, torção, planicidade e outros limites de aceitação
• Posições de furos, ranhuras, entalhes e recortes definidas a partir de um datum claro
• Raios de dobra, orientação do lado aberto, identificação esquerda-direita quando relevante
• Requisito de superfície, como acabamento de laminação, direção da face padronizada, folga para revestimento ou lado visível
• Comprimento da peça, lógica de agrupamento, método de marcação e expectativa de embalagem para entrega de exportação

Quando esses detalhes estão disponíveis, o fornecedor pode verificar a viabilidade mais cedo, propor alternativas para economia de material e reduzir o vaivém técnico. Para um fabricante e exportador de aço estrutural com capacidade de conformidade global, isso também apoia o alinhamento com os requisitos de projetos baseados em ASTM, EN, JIS e GB.

Orientações práticas de seleção de Perfil e desenho para aplicações de alto risco

Se a aplicação envolver instalação repetida, interfaces expostas ou suporte relacionado à segurança, o Perfil deve ser analisado tanto como um item de projeto quanto como uma instrução de fabricação. Algumas verificações práticas podem evitar erros caros.

• Compare as dimensões do desenho com as dimensões de instalação e não presuma que sejam os mesmos pontos de controle.
• Pergunte se o Perfil depende da precisão da forma conformada, da precisão da seção composta soldada ou da precisão usinada, porque cada uma tem comportamento de tolerância diferente.
• Para aço de piso, deck ou antiderrapante, defina antecipadamente a direção da face funcional, especialmente se estiver usando chapa xadrez.
• Para elementos longos, confirme se os limites de cambagem, arqueamento lateral ou retilineidade afetam a montagem ou a qualidade visual.
• Solicite confirmação de seção transversal de amostra ou revisão de desenho de fabricação para pedidos personalizados de Perfil pela primeira vez.

Isso é especialmente útil quando a solução em aço inclui produtos padrão mais fabricação personalizada. Fornecedores experientes muitas vezes podem sugerir um Perfil mais favorável à produção, mantendo o mesmo resultado estrutural ou funcional.

Erros comuns de Perfil que muitas vezes são ignorados até que a entrega esteja em risco

Várias omissões no desenho parecem pequenas durante o fornecimento, mas tornam-se críticas mais tarde. Uma delas é a falta de orientação. Outra é confiar em uma captura de tela ou página de catálogo anotada em vez de um desenho de Perfil cotado. Alguns pedidos especificam com precisão o material e o comprimento, mas deixam indefinidos o raio do canto ou a referência de puncionamento. Outros mostram bem a seção, mas nunca declaram a tolerância aplicável ou a norma de inspeção.

Outro erro comum é misturar a lógica do produto. Por exemplo, um projeto pode tratar chapa xadrez como chapa lisa, mesmo que a geometria da superfície afete a conformação, a medição e o uso final. Se a aplicação for piso antiderrapante, a discussão do Perfil deve incluir detalhes de superfície relacionados à função, não apenas espessura e largura nominais.

O custo dessas omissões não se limita à fabricação. Elas podem atrasar a aprovação de documentos, embalagem, sequenciamento no local e até mesmo a comunicação aduaneira se as descrições do produto forem inconsistentes com o Perfil de aço final fornecido.

Como passar de desenhos de Perfil pouco claros para uma entrega de aço confiável

Um pedido bem-sucedido de aço personalizado começa com um pacote de Perfil claro o suficiente para cotar, produzir, inspecionar e embarcar sem suposições. Antes de liberar o pedido, revise o desenho em relação ao cenário real de aplicação: estrutura com muitas conexões, estrutura conformada a frio, piso industrial ou componente de montagem OEM. Em seguida, confirme que o Perfil define geometria, tolerâncias, orientação e requisitos de superfície relacionados à função.

Para projetos que exigem produtos de aço estrutural, seções padrão ou elementos fabricados sob medida da China, uma revisão técnica antecipada pode reduzir o risco de fornecimento e encurtar o prazo total. Se o seu desenho atual deixar qualquer margem para interpretação, refine o Perfil antes do início da produção. Essa única etapa pode proteger a precisão dimensional, a eficiência da instalação e a confiabilidade de todo o plano de fornecimento de aço.
