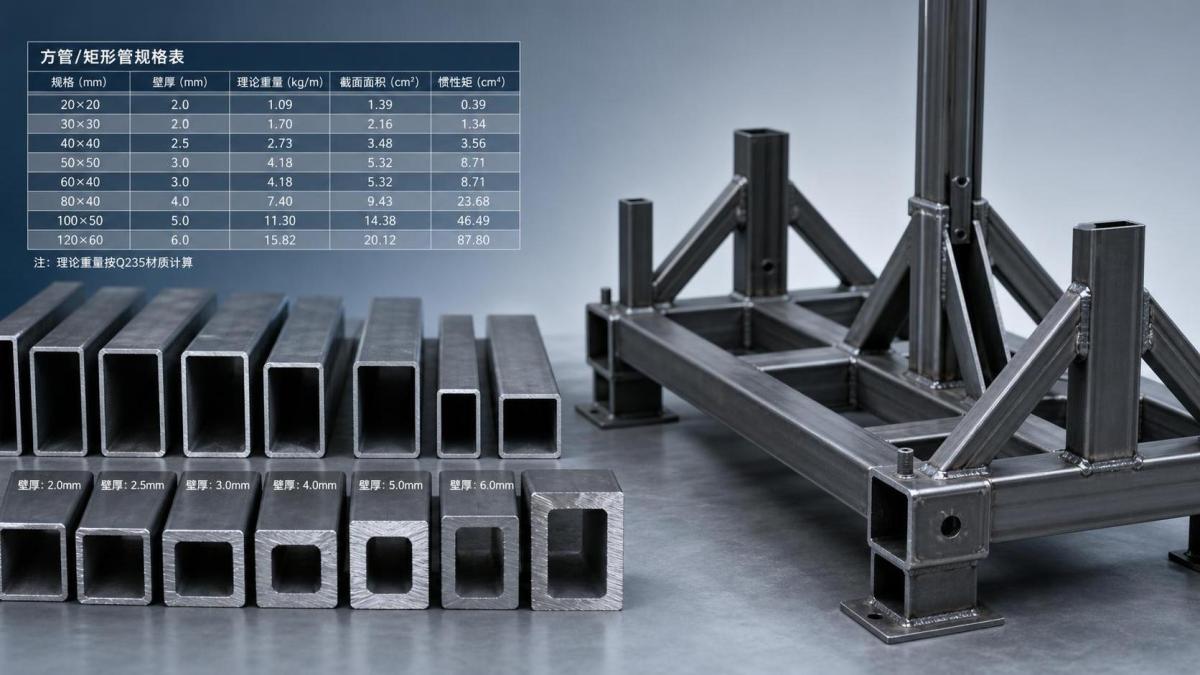

Dimensões de tubos de aço mais importantes no projeto de estruturas e suportes

No projeto de estruturas e suportes, a escolha das dimensões corretas dos tubos de aço afeta diretamente a capacidade de carga, a estabilidade, a eficiência de fabricação e o custo a longo prazo. Para avaliadores técnicos, compreender como o tamanho, a espessura da parede e os requisitos da aplicação atuam em conjunto é essencial para selecionar soluções estruturais confiáveis. Este guia apresenta as dimensões mais importantes e ajuda a avaliar as opções de tubos de aço para obter um desempenho mais seguro e eficiente nos projetos.

O primeiro erro na seleção de tubos geralmente ocorre antes mesmo do início de qualquer cálculo. Um comprador ou projetista observa apenas a dimensão externa e presume que dois tubos com o mesmo perfil terão comportamento semelhante em serviço. Isso não acontece. Em sistemas de estruturas, racks de suporte, bases de equipamentos, estruturas de acesso e elementos secundários de edificações, as dimensões importantes nunca se limitam à largura e à altura. As dimensões externas controlam o ajuste, a geometria das conexões e o espaço disponível. A espessura da parede altera as propriedades da seção, a resistência à flambagem local, o comportamento da soldagem e até os resultados da galvanização. A tolerância de comprimento afeta a velocidade de montagem mais do que muitas equipes de compras esperam, especialmente quando a estrutura é montada com gabaritos para parafusamento ou possui furos previamente executados.

Por isso, fabricantes experientes costumam fazer uma pergunta diferente dos compradores de primeira viagem. Eles não perguntam apenas: “De que tamanho de tubo precisamos?”. Perguntam: “Onde este elemento ficará, como será conectado e que tipo de carga poderá explorar a dimensão mais fraca?”. A resposta muda conforme o tubo esteja suportando uma carga gravitacional vertical, resistindo à oscilação lateral, sustentando equipamentos vibratórios ou simplesmente mantendo o alinhamento em uma estrutura maior.

Onde as dimensões começam a alterar o resultado do projeto

Para estruturas industriais leves e suportes soldados, as seções ocas quadradas e retangulares são frequentemente escolhidas porque simplificam o layout e o detalhamento das conexões. Porém, as dimensões que determinam o desempenho nem sempre são intuitivas. Um tubo retangular mais largo pode parecer mais resistente, mas, se a parede for muito fina para o vão sem contraventamento, o problema real passa a ser o desempenho em serviço. A deflexão, a torção e a deformação local nas áreas de fixação ou das placas de base podem causar falhas muito antes de o elemento atingir o escoamento teórico.

Em estruturas de suporte de máquinas, a altura geralmente é mais importante do que a largura para a rigidez à flexão na direção principal. Isso parece básico, mas muitas vezes é ignorado quando a seleção do tubo se baseia na disponibilidade em estoque, e não na direção do carregamento. Uma seção de 100 x 50 mm e uma seção de 50 x 100 mm não são intercambiáveis quando a orientação está definida. Nas oficinas, essa diferença aparece na vibração das bases de motores, no desvio do alinhamento de transportadores e em trincas repetidas próximas aos suportes soldados. As dimensões nominais podem atender ao desenho, enquanto o comportamento instalado conta uma história diferente.

O mesmo problema aparece em estruturas de plataformas e elementos de suporte de coberturas. Se o limite determinante for a deflexão, e não a resistência última, aumentar apenas a espessura da parede pode não ser a medida mais eficiente. Às vezes, aumentar a altura da seção produz um resultado melhor, com menos peso adicional, do que simplesmente utilizar um material de espessura maior. Isso é importante quando os limites de içamento, a eficiência do transporte ou a mão de obra de instalação fazem parte da economia do projeto.

Para projetos de exportação, outra questão prática relacionada às dimensões é a compatibilidade com as normas. Uma equipe de projeto pode especificar tubos com dimensões baseadas na ASTM, enquanto o setor de fabricação os adquire de acordo com equivalentes das normas EN, JIS ou GB. O tamanho nominal pode parecer suficientemente próximo no papel, mas os raios de canto, a faixa real de espessura da parede e as tolerâncias podem diferir o bastante para afetar as placas de conexão, os detalhes de encaixe ou os programas de corte automatizado. Fabricantes que atendem a vários mercados, incluindo aqueles com requisitos de conformidade com ASTM, EN, JIS e GB, geralmente dedicam mais tempo à confirmação dimensional do que à discussão do grau do material. Essa costuma ser a prioridade correta.

A espessura da parede costuma ser o verdadeiro ponto de decisão

No projeto de suportes, a espessura da parede tende a determinar se um tubo é apenas utilizável ou realmente confiável. Tubos de parede fina podem ser aceitáveis para estruturas com cargas leves, proteções ou contraventamentos não críticos, mas, quando entram em cena cargas concentradas, as seções finas se tornam pouco tolerantes. O contato com empilhadeiras, o aperto de chumbadores, a soldagem de suportes e as modificações em campo expõem a fragilidade de paredes subdimensionadas.

Isso é especialmente evidente nas conexões de base. Às vezes, os projetistas verificam a capacidade global do elemento, mas deixam de considerar a pressão de contato e a deformação na extremidade do tubo. Se a parede for muito leve, o detalhamento da placa de base precisará ser compensado com enrijecedores, insertos ou tampas de extremidade. Esses acréscimos podem resolver o problema estrutural, mas também aumentam o tempo de fabricação e o risco de distorção causada pela soldagem. Em muitos casos, selecionar desde o início uma parede ligeiramente mais espessa produz um resultado mais simples do que tentar corrigir posteriormente uma conexão subdimensionada com aço adicional.

Também existe a questão da corrosão. Em suportes externos, coberturas, estruturas de utilidades e estruturas industriais, a vida útil efetiva dos tubos depende não apenas da qualidade do revestimento, mas também da espessura de sacrifício disponível ao longo do tempo. Quando há possibilidade de condensação interna ou exposição das extremidades cortadas, uma seção estruturalmente adequada no primeiro dia pode se tornar marginal após anos de serviço se a margem de corrosão tiver sido ignorada. Essa é uma das razões pelas quais ambientes agressivos frequentemente levam as decisões dimensionais além dos cálculos de carga pura.

Por que o mesmo tubo se comporta de maneira diferente em diferentes aplicações

Um tubo que funciona bem em uma estrutura de rack de armazém pode ser a escolha errada para um suporte de tubulação petroquímica. O ritmo do carregamento é diferente. A filosofia de conexão é diferente. A consequência dos movimentos é diferente. Estruturas estáticas de edificações podem tolerar certas simplificações que não são aceitáveis em suportes de equipamentos rotativos. Quando entram em cena vibração, movimentação térmica, carregamento cíclico ou impacto acidental, as dimensões precisam ser avaliadas de forma mais conservadora.

Considere racks de tubulação e conjuntos de suportes de utilidades. Eles muitas vezes parecem repetitivos, o que leva alguns compradores a tratar os tubos como um item comum de estoque. Porém, a condição determinante pode vir de uma derivação em balanço, de uma carga de acesso para manutenção ou de uma torção local em um nó de conexão. Nesses casos, as dimensões importantes são aquelas que reduzem a instabilidade ao redor da região de conexão, e não apenas as que atendem aos cálculos médios do vão.

Por outro lado, estruturas de transporte e skids modulares de equipamentos frequentemente dão tanta importância à eficiência de fabricação quanto ao desempenho estrutural puro. Dimensões consistentes dos tubos ajudam na montagem com gabaritos, no corte robotizado, no alinhamento dos furos e na densidade de acondicionamento em contêineres. Uma seção que economiza alguns quilogramas, mas introduz tamanhos mistos, tratamentos especiais de extremidade ou uma soldagem mais lenta, pode perder a vantagem de custo quando as horas de oficina são incluídas.

É também nesse ponto que produtos de aço adjacentes entram discretamente na discussão. Em alguns conjuntos, os tubos não trabalham sozinhos. Elementos de ligação, acessórios soldados ou detalhes de reforço podem utilizar outras formas de aço carbono escolhidas pela conformabilidade e soldabilidade. Para projetos que combinam fabricação de estruturas com processamento posterior, produtos como fio-máquina podem ser relevantes em cadeias de fabricação complementares, especialmente quando componentes de aço conformados ou soldados fazem parte do pacote mais amplo de fornecimento. Isso não substitui a seleção dos tubos, mas reflete como as decisões reais de aquisição costumam ser tomadas considerando um grupo de itens de aço estrutural e fabricado, e não um único perfil isoladamente.

O que compradores experientes geralmente verificam antes de confirmar as dimensões dos tubos de aço

Uma pergunta recorrente dos clientes é se uma dimensão externa maior sempre reduz o custo total do projeto, pois permite utilizar menos elementos. Às vezes, sim. Em outras situações, isso cria maior dificuldade de acesso para a soldagem, planos de içamento mais pesados e placas de conexão superdimensionadas. Uma verificação mais útil é analisar o conjunto completo: quantidade de elementos, volume de solda, área de revestimento, limites de transporte e sequência de montagem. Dimensões de tubos estruturalmente eficientes, mas difíceis de fabricar, podem se tornar caras na prática.

Outra questão diz respeito à substituição de uma espessura de parede por outra quando o prazo de fornecimento é apertado. Isso nunca deve ser tratado como uma simples troca de estoque. Mesmo quando a capacidade bruta parece aceitável, a redução da espessura da parede pode alterar o comportamento na borda dos furos, as premissas de qualificação da solda ou a resistência à flambagem local. Em projetos internacionais, as substituições também precisam permanecer consistentes com a norma aplicável especificada nos documentos contratuais.

O comprimento e a retilineidade não devem ser considerados posteriormente. Para estruturas simples ajustadas manualmente, uma variação moderada pode ser absorvida no local. Para módulos pré-montados, estruturas de suporte repetitivas ou linhas de produção automatizadas, a consistência dimensional torna-se uma questão de cronograma. Fabricantes que trabalham na América do Norte, Europa, Oriente Médio e Sudeste Asiático frequentemente observam que as expectativas de tolerância variam conforme o tipo de projeto, mesmo quando a especificação nominal do produto parece familiar. A estabilidade da produção e a disciplina de inspeção são importantes, pois um pedido de tubos que esteja “dentro da norma” ainda pode causar atrasos na montagem se o projeto depender de repetição rigorosa.

Há também uma lição para as compras. Quando os compradores comparam cotações para dimensões de tubos de aço, o tamanho informado no título é apenas parte da oferta. A comparação mais criteriosa inclui conformidade com as normas, controle das tolerâncias dimensionais, rastreabilidade do material, condição superficial e se o fabricante está habituado à documentação de exportação e aos requisitos de vários mercados. Um fornecedor de aço estrutural com ampla capacidade de produção pode frequentemente reduzir os riscos simplesmente alinhando os detalhes dimensionais desde o início, antes que o projeto chegue à fase em que cada correção exige tempo em campo.

Uma maneira prática de avaliar a adequação antes da liberação

Antes de definir o tamanho do tubo, é útil testar a escolha com quatro perguntas. Qual carga realmente governa: resistência, deflexão, vibração ou pressão de contato local? Qual dimensão controla a direção mais fraca depois que o elemento é orientado na estrutura? O que acontece na conexão, e não apenas no vão? E que condição do local poderia tornar uma seção nominalmente aceitável menos confiável, como exposição à corrosão, risco de impacto ou tolerância de instalação?

Essa abordagem normalmente leva a decisões melhores do que selecionar um produto de uma lista de estoque e ajustar os detalhes posteriormente. No projeto de estruturas e suportes, as dimensões dos tubos de aço não são apenas números de catálogo. Elas representam um conjunto concentrado de decisões sobre o caminho das cargas, o método de fabricação, a exposição durante a manutenção e a disciplina do projeto. Quando essas decisões são tomadas no contexto correto, o tamanho da seção tende a apresentar bom desempenho não apenas nos cálculos, mas também na oficina e no local de instalação, onde dimensões mal avaliadas são rapidamente evidenciadas.
