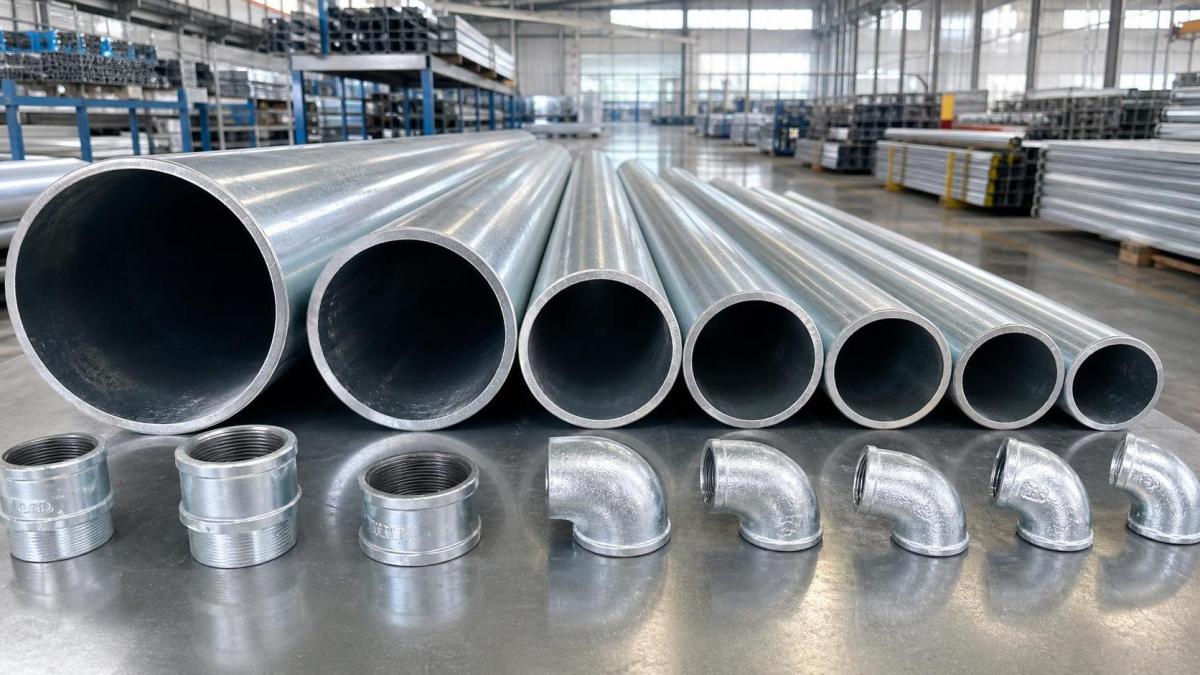

Tamanhos de eletrodutos elétricos explicados: como ler dimensões e capacidade

Escolher o tamanho correto do eletroduto elétrico é essencial para uma instalação segura, proteção dos cabos e planejamento eficiente do projeto.

Seja na instalação, inspeção ou aquisição, a seleção do tamanho afeta a mão de obra, o uso de materiais e a confiabilidade do sistema a longo prazo.

Uma escolha incorreta de eletroduto elétrico pode causar danos aos cabos, dificuldade de puxamento, risco de superaquecimento e alterações caras no local.

Este guia explica como ler as dimensões dos eletrodutos, entender a capacidade de preenchimento e aplicar normas comuns em condições reais de trabalho.

Por que o tamanho do eletroduto elétrico é importante

Um eletroduto elétrico faz mais do que cobrir cabos. Ele protege os condutores contra impactos, umidade, abrasão e exposição ambiental.

O tamanho é importante porque o eletroduto deve permitir o puxamento suave dos cabos, mantendo espaço livre suficiente para dissipação de calor e acesso para manutenção.

Se o eletroduto for pequeno demais, a tensão de puxamento aumenta rapidamente. O isolamento pode raspar, deformar ou falhar durante a instalação.

Se o eletroduto for grande demais, o espaçamento dos suportes, o controle das curvas e o custo do material podem se tornar menos eficientes do que o necessário.

É por isso que o dimensionamento do eletroduto elétrico deve sempre equilibrar segurança, quantidade de cabos, raio de curvatura e expansão futura.

Como ler as dimensões de eletrodutos elétricos

As etiquetas de tamanho dos eletrodutos muitas vezes parecem simples, mas podem ser enganosas se você ler apenas o número nominal.

A maioria dos produtos de eletroduto elétrico usa tamanho comercial nominal em vez do diâmetro interno ou externo exato.

Por exemplo, a designação de um eletroduto de 20 mm ou 3/4 polegada nem sempre equivale ao espaço interno real disponível.

Para ler as dimensões corretamente, concentre-se nestes quatro pontos.

• Tamanho nominal: a designação comercial usada para pedidos e compatibilidade com conexões.
• Diâmetro externo: útil para abraçadeiras de suporte, espaço de roteamento e folga externa.
• Diâmetro interno: crítico para a capacidade de preenchimento e puxamento dos cabos.
• Espessura da parede: afeta a resistência, a resistência à corrosão e a área interna utilizável.

Isso é especialmente importante ao comparar eletroduto de aço, eletroduto de PVC, EMT, IMC ou eletroduto metálico rígido.

Materiais diferentes podem compartilhar um tamanho comercial, mas ainda assim oferecer diâmetros internos e capacidade de preenchimento diferentes.

Tamanho nominal vs tamanho real

Na prática, o tamanho nominal é para coordenação. O tamanho real é para decisões de engenharia.

Isso significa que os instaladores não devem estimar a quantidade de condutores apenas pelo tamanho nominal.

Verifique sempre a ficha técnica do fabricante, a tabela da norma ou a tabela de preenchimento de eletrodutos aprovada pelo código.

Entendendo a capacidade de preenchimento no trabalho real

Capacidade de preenchimento significa a área total permitida de cabos dentro de um eletroduto elétrico.

Não se trata apenas de encaixar fisicamente os cabos. Trata-se de puxamento seguro e temperatura operacional estável.

Normas comuns geralmente limitam o preenchimento do eletroduto por porcentagem, dependendo da quantidade de condutores.

• Um condutor: até 53% de preenchimento.
• Dois condutores: até 31% de preenchimento.
• Três ou mais condutores: até 40% de preenchimento.

Esses valores são amplamente referenciados, mas os códigos locais e as normas do projeto devem sempre ser verificados primeiro.

No trabalho real em campo, a capacidade de preenchimento também muda conforme o tipo de isolamento, a flexibilidade do cabo e a complexidade das curvas.

Um trecho reto pode aceitar um projeto mais justo. Uma rota com várias curvas geralmente precisa de mais espaço.

Um método prático de dimensionamento

1. Liste o tipo de condutor, o isolamento e o diâmetro externo.
2. Conte o total de condutores no mesmo trecho de eletroduto.
3. Calcule a área combinada dos cabos.
4. Compare o resultado com a tabela de preenchimento aprovada.
5. Adicione margem para curvas, distância de puxamento e futuras alterações.

Essa abordagem mantém a seleção do eletroduto elétrico prática, em vez de baseada em suposições.

Tipos comuns de eletrodutos elétricos e seu comportamento de tamanho

Nem todos os tipos de eletroduto se comportam da mesma forma, mesmo quando seu tamanho comercial coincide.

O EMT é mais leve e muitas vezes mais fácil de manusear. O eletroduto metálico rígido oferece proteção mais forte.

O eletroduto de PVC resiste bem à corrosão, mas o movimento térmico e o planejamento de suporte exigem mais atenção.

O IMC fica entre o EMT e as opções rígidas em peso e espessura da parede.

Ao comparar qualquer eletroduto elétrico, confirme sempre o diâmetro interno real e a compatibilidade das conexões.

Tabela de comparação rápida

O que afeta a capacidade além do tamanho

A capacidade não é determinada apenas pelo diâmetro. Vários detalhes do local de trabalho podem mudar a seleção correta.

• Número de curvas em um trecho.
• Comprimento do puxamento.
• Atrito da capa do cabo.
• Temperatura ambiente.
• Adições futuras de cabos.
• Requisitos do código do projeto.

Do ponto de vista do controle do projeto, esses fatores muitas vezes importam mais do que o próprio número nominal do eletroduto.

Isso também significa que a coordenação antecipada entre as equipes de engenharia, compras e instalação economiza retrabalho posteriormente.

Nas cadeias de fornecimento de aço relacionadas, o mesmo princípio se aplica à consistência do material e à precisão dimensional.

Por exemplo,Fio-máquina é amplamente utilizado na fabricação automotiva, construção naval, plantas petroquímicas e aplicações de materiais de construção.

Com opções de conformidade com ASTM, GB, EN, DIN e JIS, ele apoia projetos que exigem desempenho confiável de aço carbono.

Sua excelente conformabilidade e soldabilidade refletem a mesma necessidade observada no trabalho com eletrodutos: a especificação correta reduz riscos e melhora a eficiência da instalação.

Como evitar erros comuns de dimensionamento

Muitos problemas com eletrodutos começam com suposições feitas cedo demais no trabalho.

O erro mais comum é escolher um eletroduto elétrico por hábito anterior em vez de usar dados reais dos cabos.

Outro problema é ignorar as conexões. Luvas, conectores e curvas podem alterar rapidamente a dificuldade de puxamento.

Um terceiro erro é projetar sem capacidade reserva. Pequenas mudanças futuras então exigem um redirecionamento completo.

Lista de verificação em campo

• Verifique o tamanho comercial em relação ao diâmetro interno real.
• Confirme o diâmetro externo do cabo com os dados mais recentes do fornecedor.
• Revise o número de curvas antes de finalizar o tamanho do eletroduto elétrico.
• Verifique a taxa de preenchimento com a norma aplicável.
• Reserve espaço livre prático para manutenção ou expansão.
• Certifique-se de que as conexões correspondam ao mesmo sistema de eletroduto.

Normas, aquisição e seleção final

A seleção técnica deve sempre estar ligada à qualidade da aquisição.

Fabricantes confiáveis fornecem tabelas dimensionais claras, detalhes de revestimento, dados mecânicos e referências normativas.

Para projetos globais, a rastreabilidade do material e a conformidade com ASTM, EN, JIS ou GB podem simplificar a aprovação.

A Hongteng Fengda, como fabricante e exportadora de aço estrutural da China, apoia compradores industriais com produção estável, controle de qualidade e fornecimento baseado em especificações.

Isso é importante porque as decisões relacionadas a eletrodutos frequentemente fazem parte de planos mais amplos de aquisição de aço e construção.

Ao selecionar um eletroduto elétrico, o melhor resultado geralmente vem da combinação entre análise do código, dados do fabricante e condições reais de instalação.

Em termos simples, leia o tamanho nominal, verifique a capacidade real e deixe espaço para que o trabalho ocorra sem problemas.

Essa é a forma mais prática de escolher um eletroduto elétrico que proteja os cabos, controle custos e apoie o desempenho a longo prazo.
