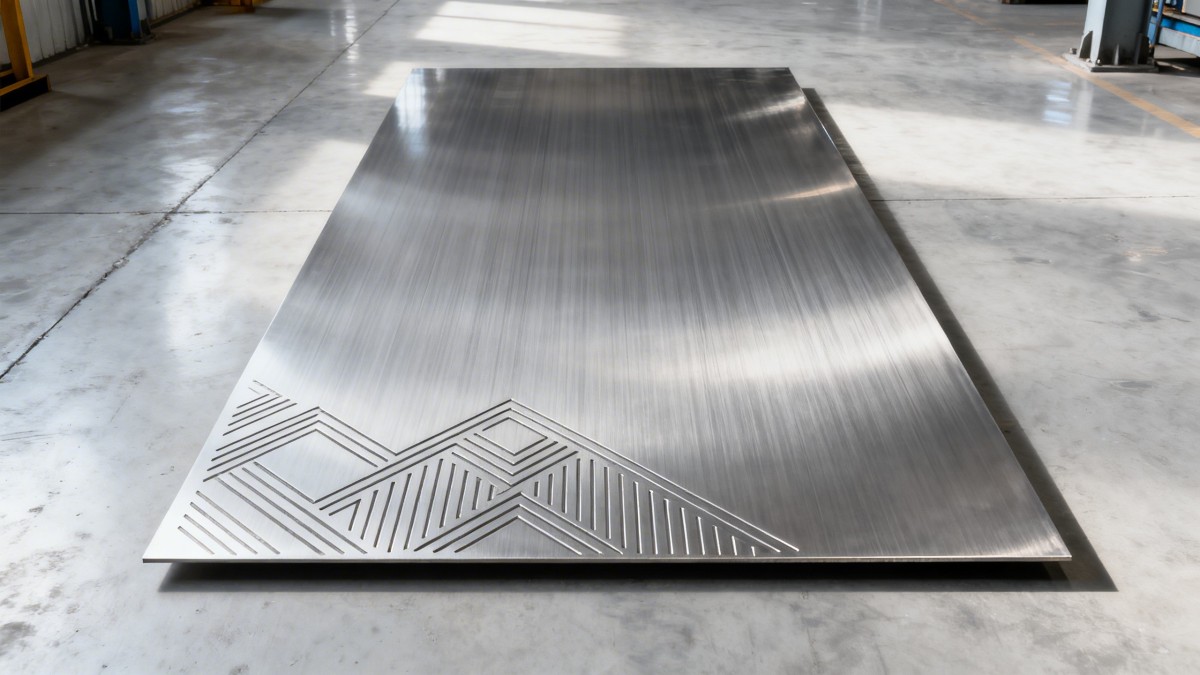

Ao gravar chapas de aço inoxidável — especialmente para aplicações de precisão na construção ou fabricação industrial — a orientação do grão impacta significativamente a uniformidade da profundidade do gravado, afetando tanto a estética quanto a integridade estrutural. Como um fabricante confiável de chapas de aço padrão ASTM e fornecedor de aço inoxidável na Europa e além, a Hongteng Fengda integra expertise metalúrgica com necessidades práticas de fabricação. Se você está buscando chapas de aço inoxidável 304, comparando diferenças entre perfis de aço em L e perfis U, ou avaliando como comprar perfis de aço em L da China, entender o comportamento do gravado influenciado pelo grão é crucial para controle de qualidade, decisões de compra e desempenho a longo prazo de chapas e componentes de aço inoxidável.

Por que a Orientação do Grão é Importante no Gravado de Aço Inoxidável

O aço inoxidável não é isotrópico: sua estrutura cristalina forma grãos direcionais durante o laminamento a quente e o recozimento. Esses grãos criam caminhos preferenciais para agentes de gravura química — especialmente em graus ferríticos e austeníticos como 304 e 316. Quando a frente do gravador avança paralelamente aos limites dos grãos, a dissolução acelera; a orientação perpendicular retarda. Isso resulta em uma variação de ±12–18% na profundidade do gravado em uma única chapa de 1,5m × 3m sob imersão padronizada em FeCl₃ a 10% por 90 segundos.

Para revestimentos arquitetônicos ou placas de segurança marcadas a laser, profundidade inconsistente compromete a legibilidade e a resistência à corrosão nas micro-bordas. Em componentes gravados estruturais — como suportes de tensão ou conectores de terças — a remoção não uniforme de material introduz concentração localizada de tensão. Nosso laboratório metalúrgico interno valida o alinhamento dos grãos via mapeamento EBSD (Eletron Backscatter Diffraction) em cada lote de produção, garantindo ≤5° de desvio da direção nominal de laminação para aplicações críticas.

Isso não é teórico: em um projeto recente fornecendo painéis de aço inoxidável gravados para um terminal aeroportuário em Dubai, a orientação descontrolada dos grãos causou falha em 7% dos painéis no teste de névoa salina após 500 horas devido a subgravamento nas interfaces dos grãos. A orientação correta reduziu a taxa de falha para <0,3%, atendendo aos requisitos da EN ISO 9223 Classe C5-M.

Como Controlar a Uniformidade do Gravado: Da Seleção de Materiais ao Design do Processo

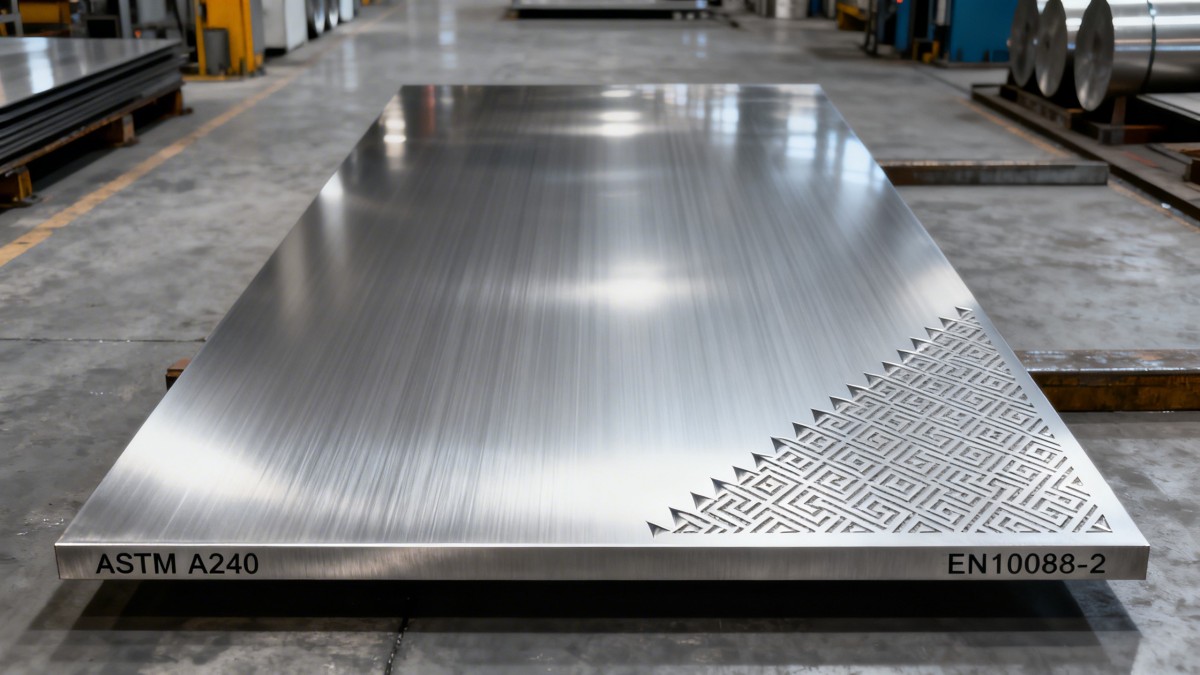

Controlar a profundidade do gravado começa antes do processo — com a especificação da matéria-prima e a capacidade do fornecedor. Na Hongteng Fengda, oferecemos rastreabilidade certificada da direção dos grãos para todas as chapas de aço inoxidável (ASTM A240, EN 10088-2), incluindo documentação por lote da direção de laminação em relação às bordas da chapa. Isso permite que fabricantes alinhem os caminhos de gravação com a orientação ideal dos grãos — reduzindo a variação de profundidade em até 65% em comparação com posicionamento aleatório.

Também oferecemos serviços de pré-gravação: nossa linha de gravação fotoquímica controlada por CNC aceita arquivos DXF com metadados de orientação, rotacionando automaticamente os caminhos para corresponder ao fluxo dos grãos. O prazo para este serviço é de 5–7 dias úteis para lotes ≤500 unidades, com tolerância posicional de ±0,02mm. Para componentes estruturais que exigem gravação e conformação mecânica, recomendamos combinar chapas de aço inoxidável com perfis conformados a frio como perfil Z — cujo material base Q345B ou S355JR oferece resposta previsível dos grãos durante a dobra pós-gravação.

Parâmetros-Chave do Processo para Gravação Consistente

• Temperatura do gravador: Mantenha 48–52°C (±1,5°C) para estabilizar a mobilidade iônica através dos limites dos grãos
• Taxa de agitação: Mistura orbital a 22–28 rpm evita estagnação da camada limite nas interfaces dos grãos
• Janela de tempo de exposição: 65–95 segundos para aço inoxidável 304 em FeCl₃ a 10% — ultrapassar 100s aumenta o risco de subgravamento em 40%
• Tempo de pausa na lavagem: ≤8 segundos entre gravação e neutralização para limitar lixiviação intergranular

Comparando o Desempenho do Gravado em Aços Estruturais Comuns

Embora o aço inoxidável apresente a maior sensibilidade à direção dos grãos, aços carbono e de baixa liga também exibem não uniformidade mensurável no gravado — particularmente em seções mais espessas (>12mm) usadas em vigas e colunas de alta resistência. A tabela abaixo compara a consistência da profundidade do gravado em cinco graus estruturais amplamente especificados sob condições idênticas de processo (10% HNO₃ + 3% HF, 45°C, 70s de exposição).

Nota: Aços carbono laminados a quente padrão (ex.: A36, SS400) mostram maior desvio devido à maior dispersão dos grãos e menor homogeneidade da liga. Para aplicações que exigem tolerância de profundidade <±2,5µm — como escalas de calibração ou placas de montagem de sensores — recomendamos especificar variantes com controle de grãos ou usar polimento eletroquímico pós-gravação para equalizar a topografia da superfície.

Lista de Verificação de Compras: O que Especificar para Projetos de Gravação Sensíveis ao Grão

Equipes de compras devem ir além de especificações genéricas de "chapa de aço inoxidável". Para garantir uniformidade no gravado, exija o seguinte dos fornecedores:

1. Relatório de teste de usina (MTR) mostrando a direção dos grãos em relação ao comprimento/largura da chapa, conforme ASTM E112 ou EN ISO 643
2. Ângulo máximo permitido de desvio dos grãos (ex.: ≤5°) declarado nos termos do pedido
3. Certificação de acabamento superficial (ex.: 2B, No. 4 ou BA) com Ra ≤0,05µm para gravação de detalhes finos
4. Código de rastreabilidade por lote vinculando a chapa física ao registro de laminação e tratamento térmico
5. Relatório de verificação pré-embarque confirmando alinhamento dos grãos via teste de anisotropia ultrassônica

A Hongteng Fengda inclui todos os cinco itens na documentação padrão para pedidos de aço inoxidável ≥5 toneladas. Para volumes menores ou projetos urgentes, fornecemos verificação acelerada (prazo de 3 dias) com validação de terceiros SGS ou BV mediante solicitação.

Por que Escolher a Hongteng Fengda para Fornecimento de Aço com Controle de Grãos?

Combinamos profundo conhecimento metalúrgico com escala de fabricação de aço estrutural. Como produtor certificado sob ISO 9001, CE e GB/T 19001, não apenas fornecemos aço — co-engenheramos soluções. Se você precisa de chapas de aço inoxidável gravadas para sistemas de fachada, perfil Z com alinhamento de grãos para coberturas leves, ou placas de conexão gravadas sob medida em conformidade com AISC 360, nossa equipe apoia seu projeto desde a seleção de materiais até a validação dimensional.

Entre em contato hoje para solicitar: relatórios de orientação de grãos para lotes específicos, dados de simulação de profundidade de gravação para seu design ou uma consultoria técnica sobre como equilibrar estética do aço inoxidável com desempenho estrutural. Respondemos a consultas técnicas em até 4 horas úteis — e enviamos chapas de amostra globalmente em 7–10 dias.
