A instalação adequada de conduíte de aço galvanizado é crítica em grandes obras—onde loops de aterramento e falhas de expansão térmica podem comprometer a segurança, conformidade e longevidade do sistema. Como fornecedor confiável de tubos de aço carbono e chapas de aço galvanizado, a Hongteng Fengda apoia engenheiros e gerentes de projeto com tubos galvanizados por imersão a quente de alto desempenho, chapas pré-galvanizadas e soluções robustas de conduíte de aço galvanizado—projetadas para resistir a ambientes exigentes. Seja especificando chapas de aço inoxidável 316L para zonas críticas de corrosão ou integrando materiais em conformidade com ASTM, nossa expertise em aço estrutural garante confiabilidade desde o projeto até a comissionamento.

Por que Loops de Aterramento & Expansão Térmica Importam em Infraestruturas de Aço em Grande Escala

Em campi industriais, subestações e complexos fabris multi-edifícios, o conduíte de aço galvanizado desempenha dupla função: proteção mecânica para fiação e parte do caminho de aterramento. Quando instalado incorretamente—especialmente em trechos longos (>30 m) ou zonas com variação de temperatura (ex.: transições externo-interno)—sistemas de conduíte enfrentam dois riscos inter-relacionados: loops de aterramento que induzem correntes parasitas e tensão de expansão térmica que racha acoplamentos ou solta âncoras.

Esses problemas não são teóricos. Dados de campo de projetos de utilities na América do Norte mostram que 23% dos NCRs (Relatórios de Não Conformidade) relacionados a aterramento em 2023 foram atribuídos a erros de roteamento de conduíte—não falhas em condutores. Da mesma forma, instalações petroquímicas no Oriente Médio relatam taxas de substituição de conduíte até 17% maiores em locais onde juntas de expansão foram omitidas em trechos acima de 15 m.

A causa raiz? Desalinhamento entre práticas elétricas recomendadas e comportamento do aço estrutural. O conduíte galvanizado se expande a ~12 µm/m·°C—o mesmo que vigas e colunas de aço carbono. Se o conduíte for ancorado rigidamente a estruturas de vigas I sem considerar movimento diferencial, o estresse se acumula nos pontos de terminação, arriscando perda de continuidade elétrica e fadiga mecânica.

Melhores Práticas de Instalação: Do Espaçamento de Âncoras ao Posicionamento de Juntas de Expansão

Mitigação eficaz requer coordenação multidisciplinar—não apenas eletricistas, mas engenheiros estruturais e equipes de compras. Abaixo estão práticas validadas em campo em projetos compatíveis com EN 61537 e NFPA 70:

• Espaçamento de âncoras: Máx. 3 m para trechos horizontais ≤50 mm de diâmetro; reduza para 2,4 m para diâmetros ≥63 mm ou instalações verticais acima de 4 m.

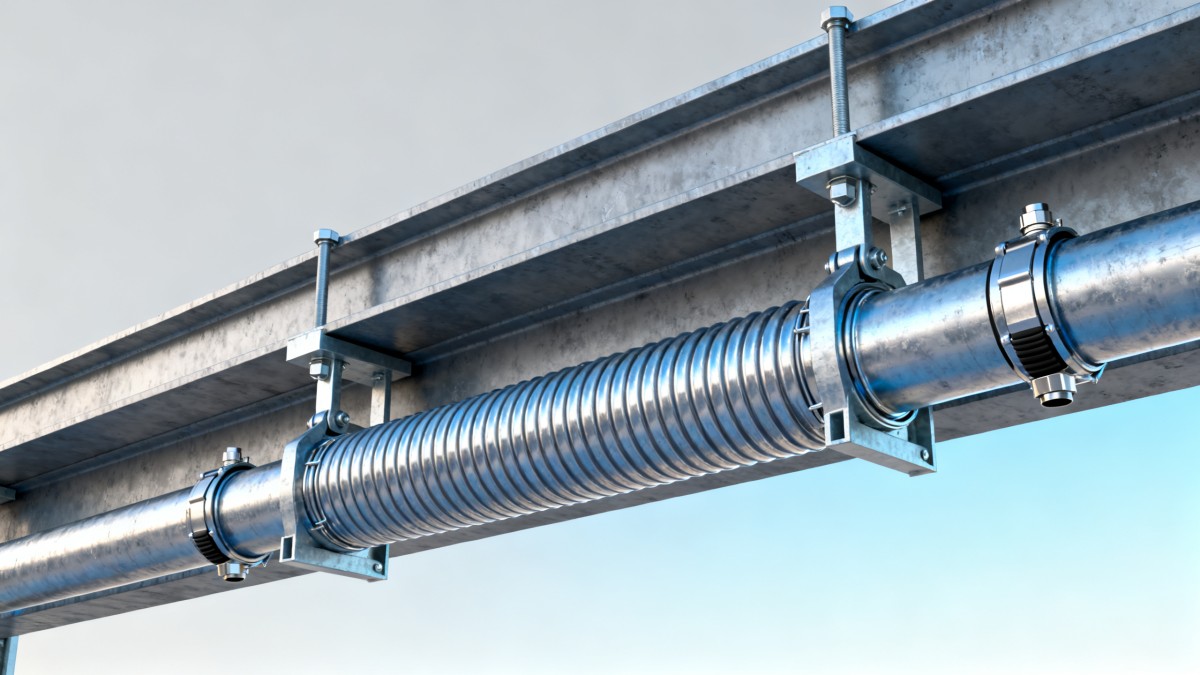

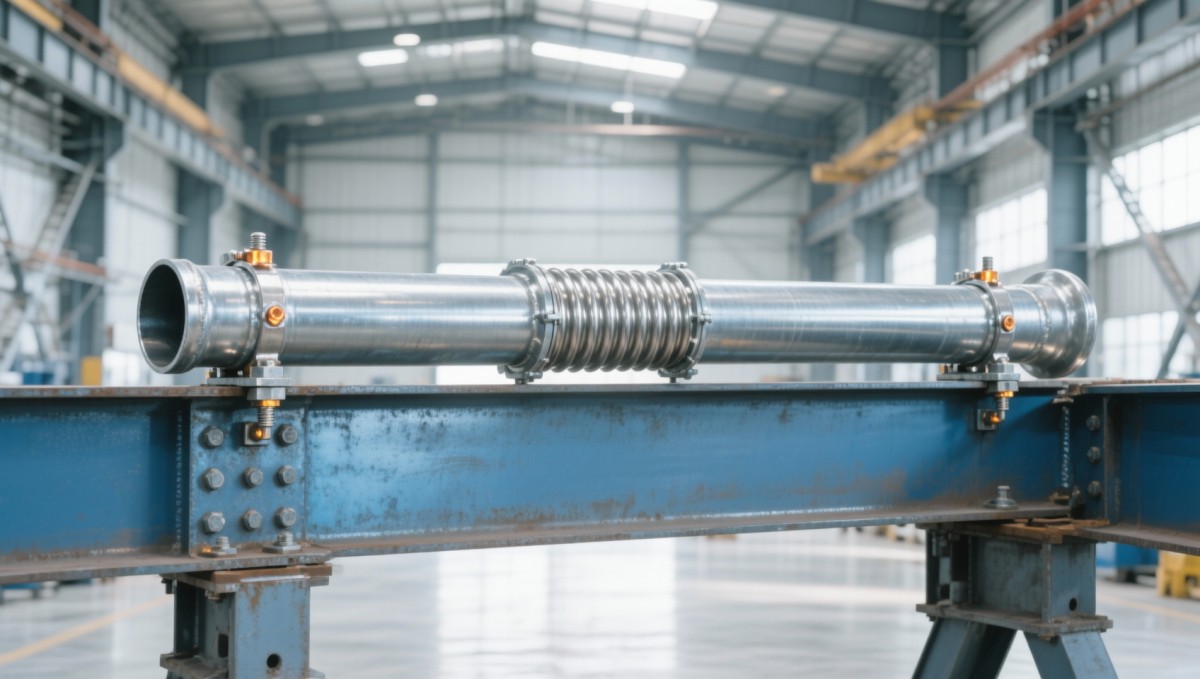

• Intervalos de juntas de expansão: Instale a cada 18–24 m em faixas ambientes de −10°C a +50°C; reduza para 12–15 m em climas desérticos ou árticos onde ΔT diário excede 35°C.
• Continuidade de aterramento: Use solda exotérmica ou conectores de compressão irreversíveis listados—não terminais parafusados—em todos os pontos de ligação conduíte-aço estrutural.
• Isolamento térmico: Onde o conduíte cruza juntas estruturais ou penetra paredes à prova de fogo, use buchas não condutivas classificadas para ≥2 h de exposição ao fogo e ≥1,5 mm de espessura de parede.

Esses parâmetros refletem validação prática—não ideais teóricos. Por exemplo, a equipe de suporte técnico da Hongteng Fengda auxiliou um projeto de data center no Sudeste Asiático recalculando pontos de ancoragem após registros climáticos locais revelarem picos de 42°C no verão (vs. premissa de projeto de 35°C), prevenindo 11 falhas potenciais de expansão em 2,3 km de roteamento de conduíte.

Considerações-Chave sobre Compatibilidade de Materiais

O conduíte galvanizado deve coexistir com elementos estruturais adjacentes. Coeficientes de expansão térmica incompatíveis ou acoplamento galvânico podem acelerar degradação. Verificações críticas incluem:

Esta tabela destaca por que a fixação direta em suportes inoxidáveis—comum em plantas costeiras—requer separação dielétrica. Sem isso, o revestimento de zinco se esgota 3–5× mais rápido devido à corrosão galvânica acelerada.

Como a Seleção de Aço Estrutural Impacta a Integridade do Sistema de Conduíte

O conduíte não flutua isoladamente—é ancorado a elementos estruturais. A escolha do aço de suporte afeta diretamente o desempenho de longo prazo. Por exemplo, perfis laminados a quente como vigas I Q235 ou A36 oferecem estabilidade dimensional sob carga, mas exigem preparação precisa de solda para ligação de condutores de aterramento.

Nossas vigas I certificadas atendem aos padrões ASTM A6/A6M e GB/T 706, com tolerâncias de alma/aba mantidas em ±1%—crucial para alinhamento consistente de parafusos de ancoragem em trechos de 100+ metros. Essa precisão reduz retrabalho em campo em até 40% comparado a seções fora de especificação, conforme auditorias pós-instalação em projetos europeus de parques eólicos.

Além disso, perfis conformados a frio podem exibir maior tensão residual, afetando como forças de expansão são transmitidas para grampos de conduíte. Por isso recomendamos componentes estruturais laminados a quente—incluindo vigas I com alturas de 10 cm a 60 cm—para suporte primário de conduíte em infraestruturas de alta confiabilidade.

Checklist de Compras: O que Compradores Devem Verificar Antes de Pedir

Ao adquirir conduíte galvanizado e aço estrutural de suporte, equipes de compras e avaliação técnica devem verificar conjuntamente estes seis itens antes da emissão do PO:

1. Massa do revestimento de zinco: Mínimo 610 g/m² para galvanização por imersão a quente (ASTM A123), verificado via teste destrutivo em 3 amostras aleatórias por lote.
2. Rastreabilidade do aço estrutural: Relatórios de teste de usina (MTRs) mostrando composição química, resistência à tração e resultados de teste de dobra—alinhados com grau especificado (ex.: Q345, SS400 ou A36).
3. Conformidade com tolerâncias dimensionais: Espessura de alma, largura de aba e retilineidade medidos conforme EN 10034 ou ASTM A6.
4. Documentação de soldabilidade: Pacotes WPS/PQR pré-qualificados para fixação de terminais de aterramento, especialmente para graus de alta resistência como Q345 ou St52.
5. Transparência no prazo de entrega: Cronograma de produção confirmado com margem para inspeção de terceiros (ex.: SGS ou Bureau Veritas) se necessário.
6. Prontidão para personalização: Capacidade de fornecer componentes estruturais pré-furados, pré-cortados ou pré-galvanizados—reduzindo mão de obra no local em 25–35%.

A Hongteng Fengda fornece pacotes completos de documentação—incluindo MTRs bilíngues, tabelas de referência cruzada EN/ASTM e relatórios de inspeção dimensional—para cada remessa. Nosso prazo padrão para pedidos de aço estrutural é de 2–4 semanas para tamanhos padrão, com opções aceleradas para projetos urgentes.

Por que Parceirar com a Hongteng Fengda para Soluções Integradas em Aço

Diferente de fornecedores de commodities, a Hongteng Fengda conecta necessidades de infraestrutura elétrica e engenharia estrutural. Não apenas enviamos aço—coengenhamos soluções. Nossa equipe técnica revisa detalhes de ancoragem de conduíte contra seus desenhos estruturais, sinaliza riscos de incompatibilidade térmica antecipadamente e valida caminhos de continuidade de aterramento antes da fabricação.

Seja necessitando conduíte ASTM A53 galvanizado com vigas I Q235 para um parque solar no Texas, ou seções EN 10219 conformadas a frio com suportes SS355JR para uma fábrica automotiva na Polônia, entregamos pacotes de materiais certificados, rastreáveis e logisticamente otimizados—respaldados por gestão de qualidade ISO 9001 e laboratórios de QC 100% próprios.

Contate-nos hoje para: • Projeto personalizado de suportes para conduíte baseado em suas especificações de viga I • Relatórios de verificação de revestimento de zinco para aplicações críticas de aterramento • Confirmação de prazo com flexibilidade de porto de descarga (Xangai, Qingdao, Ningbo) • Embalagem e rotulagem OEM conforme requisitos do seu site
