Escolher o tamanho correto da viga H é fundamental para a segurança do projeto, o controle de custos e a eficiência da construção. Para gerentes de projeto e líderes de engenharia, compreender as dimensões da viga H, as propriedades da seção e os requisitos de carga ajuda a reduzir os riscos de aquisição e evitar erros de especificação. Este guia explica como interpretar os tamanhos de vigas H e selecionar a seção correta para aplicações estruturais, industriais e de fabricação.

Na aquisição prática, uma viga H não é selecionada apenas pela altura. A altura da seção, a largura da aba, a espessura da alma, a espessura da aba, o grau do aço, a tolerância de comprimento e as normas aplicáveis afetam o desempenho, a fabricação e o custo total instalado. Uma incompatibilidade de apenas 10-20 mm na geometria da seção pode criar conflitos de ligação, aumentar o tempo de soldagem ou exigir redesenho no local.

Para compradores orientados por projeto, o objetivo não é simplesmente encomendar uma viga que seja “forte o suficiente”. A viga H correta deve atender à demanda estrutural, cumprir os requisitos ASTM, EN, JIS ou GB, adequar-se às restrições de transporte e instalação e chegar no prazo com qualidade consistente. Isso é especialmente importante em aquisições em vários países, onde a terminologia e as séries de tamanhos podem variar entre usinas e normas.

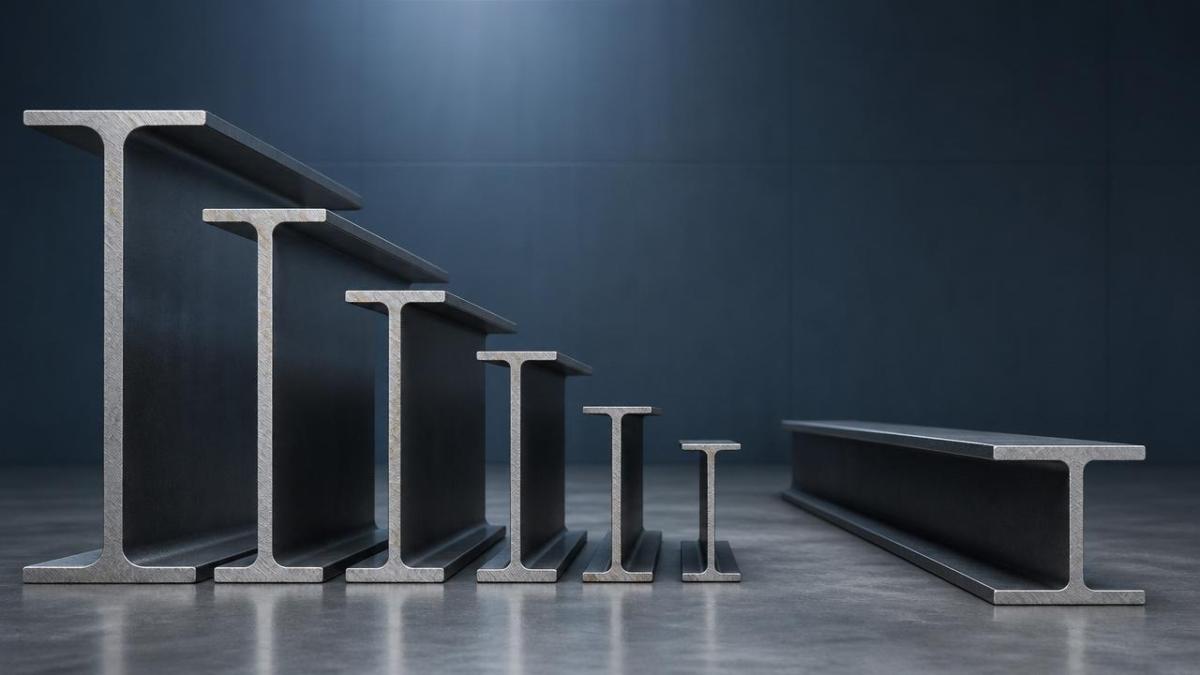

Como os tamanhos das vigas H são escritos e o que os números significam

As descrições de tamanho de viga H normalmente combinam 4 dimensões principais: altura da seção, largura da aba, espessura da alma e espessura da aba. Dependendo do mercado, elas podem ser apresentadas em milímetros, polegadas ou como um nome nominal de seção vinculado a uma tabela padrão. Para gerentes de projeto, ler esses valores corretamente é o primeiro passo para evitar erros de aquisição.

Dimensões básicas da seção

Uma expressão métrica comum pode ser 300 × 300 × 10 × 15 mm. Neste formato, 300 mm é a altura total da seção, 300 mm é a largura da aba, 10 mm é a espessura da alma e 15 mm é a espessura da aba. Esses quatro valores influenciam diretamente a resistência à flexão, a capacidade ao cisalhamento, o projeto das ligações e o peso total por metro.

Em muitos projetos, os compradores também analisam o raio de raiz, o raio de ponta e a tolerância de retilineidade. Embora esses detalhes muitas vezes sejam secundários durante a estimativa inicial, tornam-se importantes quando a viga H deve se ajustar a placas de extremidade aparafusadas, enrijecedores, detalhes de emenda ou requisitos de fabricação CNC. Um pequeno desvio dimensional pode afetar centenas de elementos repetidos em estruturas fabricadas em fábrica.

Termos-chave frequentemente incluídos em tabelas de vigas

• Altura da seção: altura vertical total da viga
• Largura da aba: largura total através das abas
• Espessura da alma: espessura da placa vertical central
• Espessura da aba: espessura das abas superior e inferior
• Peso unitário: kg/m ou lb/ft, crítico para logística e planos de içamento
• Propriedades da seção: Ix, Iy, módulo de seção e raio de giração

A tabela abaixo mostra como as equipes de projeto normalmente interpretam as dimensões da viga H durante a revisão, a cotação e o planejamento da construção.

Para a maioria das equipes de engenharia, a altura da seção e o peso unitário orientam as decisões iniciais, mas a largura e a espessura da aba tornam-se igualmente importantes assim que o projeto avança para o detalhamento e a revisão das ligações. É por isso que uma tabela completa de seção deve sempre ser verificada antes de emitir um pedido de compra.

Diferenças entre vigas H e vigas I

Embora os termos às vezes sejam usados de forma intercambiável em discussões comerciais, as vigas H geralmente têm abas mais largas e uma forma de seção mais equilibrada do que muitas vigas I. Essa geometria pode proporcionar melhor distribuição de carga e melhor adequação para colunas, elementos de transferência e estruturas industriais pesadas. Na aquisição, a distinção importa porque a substituição nem sempre é aceitável sem confirmação estrutural.

Se o desenho do projeto especifica uma viga H, o fornecedor deve confirmar a série padrão exata, como JIS, EN, ASTM ou GB. Uma seção nominalmente semelhante de outro sistema pode diferir na espessura da aba em 2-6 mm ou no peso em vários quilogramas por metro, o que pode impactar tanto a verificação do projeto quanto a precificação.

Como selecionar a seção de viga H correta para o seu projeto

Selecionar a viga H correta começa com a carga e o vão, mas boas decisões de projeto também consideram limites de flecha, condições de apoio, exposição à corrosão, método de fabricação e confiabilidade da cadeia de suprimentos. Em muitos projetos industriais e de edifícios, uma viga superdimensionada aumenta a tonelagem de aço e o custo de transporte, enquanto uma viga subdimensionada pode provocar redesenho, retrabalho e atraso no cronograma.

Etapa 1: Definir o caso de carga, o vão e a condição de serviço

Uma viga que suporta uma plataforma de 6 m com cargas moderadas de equipamentos exigirá uma seção muito diferente de uma viga principal de armazém de 12 m que suporta cargas de cobertura, vento e manutenção. As equipes de projeto devem confirmar carga permanente, carga variável, localizações de cargas pontuais, sensibilidade à vibração e flecha admissível antes de solicitar cotações. Sem essas informações, as comparações de preços entre fornecedores costumam ser enganosas.

Nesta etapa, também é útil definir se o elemento trabalha principalmente à flexão, compressão ou ações combinadas. As vigas H são comumente usadas como colunas, suportes para trilhos de ponte rolante, vigas de mezanino, estruturas de equipamentos e estruturas pesadas de estantes. A seção correta depende da função estrutural real, não apenas do tamanho geral.

Informações mínimas que um fornecedor deve receber

1. Local do projeto e norma de projeto
2. Grau de aço exigido e método de proteção contra corrosão
3. Aplicação do elemento: viga, coluna, elemento de treliça ou estrutura de suporte
4. Comprimento do vão, tipo de carga e preferência de ligação
5. Quantidade necessária, comprimento de corte e cronograma de entrega

Etapa 2: Verificar as propriedades da seção, não apenas as dimensões

Duas vigas H podem parecer próximas em dimensões externas, mas diferir significativamente no módulo de seção, momento de inércia e massa. Para a seleção estrutural, o módulo de seção costuma ser crítico para a resistência à flexão, enquanto o momento de inércia afeta fortemente o controle da flecha. Em aplicações de grande vão, a flecha pode governar a escolha final mesmo quando a resistência parece adequada.

Como regra prática, as equipes de engenharia devem analisar pelo menos 4 itens técnicos antes da aprovação: módulo de seção, momento de inércia, espessura da alma/aba e grau do aço. Essa verificação básica reduz a chance de escolher uma seção que atenda às metas de tonelagem, mas falhe nos requisitos de detalhamento ou de desempenho em serviço.

A tabela comparativa abaixo ilustra como diferentes condições de projeto podem influenciar as prioridades de seleção de vigas H.

A principal conclusão é que a “melhor” viga H depende do contexto. Para alguns projetos, reduzir a flecha em um tamanho de seção pode economizar ajustes de instalação posteriormente. Para outros, escolher uma seção padrão mais disponível pode encurtar a aquisição em 1-3 semanas e reduzir a complexidade do frete.

Etapa 3: Adequar a viga aos requisitos de fabricação e revestimento

Os gerentes de projeto frequentemente se concentram primeiro na adequação estrutural, mas a compatibilidade de fabricação é igualmente importante. Se a viga H for perfurada, soldada, cortada ou combinada com chapas e canais, a consistência dimensional e a soldabilidade devem ser verificadas com antecedência. Isso é especialmente relevante para plantas modulares, suportes de máquinas e pacotes de aço para exportação com componentes pré-montados.

Em ambientes corrosivos, a viga H pode ser combinada com chapa de aço galvanizada ou sistemas de revestimento para fechamento e proteção secundária. Nesses projetos, os compradores às vezes adquirem materiais relacionados de um único parceiro para simplificar a logística. Por exemplo, coberturas, fechamentos laterais ou coberturas de equipamentos podem ser coordenados por meio deFornecedores de Chapas de Aço Galvanizado, com graus comuns como DX51D, SGCC, S250GD ou S350GD, faixas de espessura de 0.12 mm a 6.00 mm e larguras de 600 mm a 1500 mm dependendo da aplicação.

Esse tipo de aquisição agrupada não substitui o projeto da seção, mas pode ajudar a reduzir o risco de interface entre o aço estrutural principal e os materiais de fechamento. Para aplicações industriais, agrícolas, de energia e de construção, é útil quando as equipes de compras desejam menos fornecedores, documentação mais clara e sequenciamento de entrega mais previsível.

Riscos comuns ao encomendar vigas H internacionalmente

A aquisição global oferece vantagens de custo e capacidade, mas a compra de vigas H pode falhar quando a nomenclatura da seção, as tolerâncias e as normas não estão alinhadas. Uma cotação que parece competitiva no papel pode ocultar diferenças no grau do aço, na documentação de testes, na margem de corte ou no peso teórico versus real. Esses problemas podem afetar não apenas o custo, mas também a sequência de instalação e a produtividade no local.

Incompatibilidade de normas e substituição de seção

Um problema comum é presumir que uma viga de uma norma é totalmente intercambiável com outra. Na realidade, as séries ASTM, EN, JIS e GB podem ter tamanhos nominais semelhantes, mas proporções de aba, faixas de espessura e propriedades de seção diferentes. Se uma substituição for proposta, a equipe de engenharia deve verificar pelo menos 3 pontos: equivalência de capacidade, compatibilidade de ligação e impacto no peso.

Problemas de tolerância de comprimento, cambagem e retilineidade

Para estruturas fabricadas, o controle dimensional costuma ser tão importante quanto a resistência do material. Tolerâncias de comprimento de corte como ±2 mm a ±5 mm podem ser aceitáveis para um projeto, mas excessivas para outro. Retilineidade, torção e cambagem devem ser analisadas quando os elementos são longos, expostos ou montados em módulos repetitivos. O controle deficiente aqui pode retardar a montagem e aumentar o trabalho de correção em campo.

Checklist prático de controle de risco

• Confirmar a designação exata da seção e a série padrão
• Solicitar certificados de ensaio da usina e registros de inspeção dimensional
• Esclarecer se o peso cotado é teórico ou o peso real de embarque
• Verificar comprimentos de corte, preparação das extremidades, marcação e método de embalagem
• Alinhar Incoterms, prazo de entrega e regras de embarque parcial antes da produção
• Revisar o revestimento ou a condição da superfície se o armazenamento ao ar livre exceder 30-60 dias

Para muitos líderes de projeto, essas seis verificações são suficientes para evitar a maioria das disputas de fornecimento evitáveis. Elas também ajudam a comparar fornecedores com base na confiabilidade total da entrega, em vez de apenas no preço unitário por tonelada.

Uma abordagem de aquisição mais inteligente para gerentes de projeto

O processo mais eficaz de aquisição de vigas H combina revisão de engenharia com qualificação de fornecedores. Em vez de pedir apenas um preço de viga, os compradores devem solicitar um pacote completo de oferta que cubra disponibilidade da seção, grau do aço, documentação de testes, controle de tolerância, suporte de fabricação e cronograma de entrega. Essa abordagem é especialmente útil para projetos que envolvem 50 tons, 500 tons ou lotes recorrentes em várias janelas de embarque.

O que avaliar além da cotação

Um fornecedor confiável de aço estrutural deve ser capaz de atender requisitos padrão e personalizados, fornecer comunicação clara sobre a capacidade de produção e trabalhar sob normas reconhecidas internacionalmente. Para a execução do projeto, prazos estáveis muitas vezes importam tanto quanto o preço nominal. Um atraso de 2 semanas na chegada do aço pode afetar a entrega civil, a instalação de equipamentos e a coordenação de subcontratados em todo o canteiro de obras.

A Hongteng Fengda atua como fabricante e exportadora de aço estrutural da China, fornecendo cantoneiras de aço, canais de aço, vigas de aço, perfis de aço conformados a frio e componentes personalizados de aço estrutural para projetos globais de construção e industriais. Para compradores que gerenciam aquisições transfronteiriças, esse tipo de base de fabricação pode atender tanto seções padrão quanto requisitos OEM, ao mesmo tempo em que se alinha às necessidades relacionadas a ASTM, EN, JIS e GB.

Critérios recomendados para avaliação de fornecedores

1. O fornecedor pode fornecer a série exata de viga H exigida?
2. Eles oferecem corte sob medida, perfuração ou montagem soldada, se necessário?
3. MTCs, relatórios de inspeção e detalhes de embalagem estão disponíveis antes do embarque?
4. Eles podem coordenar itens de aço relacionados para um único pacote de projeto?
5. O prazo de entrega é realista para a tonelagem e o destino exigidos?

Escolher o tamanho correto da viga H é, em última análise, um equilíbrio entre desempenho estrutural, praticidade de fabricação e confiabilidade de aquisição. Quando as dimensões são interpretadas corretamente e as propriedades da seção são verificadas em relação às condições reais do projeto, as equipes podem reduzir o superdimensionamento, evitar conflitos de ligação e controlar com mais eficácia o custo do aço entregue.

Se você está adquirindo vigas H para edifícios, estruturas industriais, suportes de máquinas ou projetos de fabricação para exportação, um fornecedor profissional pode ajudar a alinhar a seleção da seção, a conformidade com normas e o planejamento da entrega desde o início. Entre em contato com a Hongteng Fengda para discutir seus desenhos, os tamanhos de viga exigidos e o cronograma do projeto, ou solicite uma solução personalizada em aço estrutural para o seu próximo pedido.
