A planaridade da chapa de aço laminada a quente é um parâmetro de qualidade crítico, mas frequentemente subestimado—especialmente quando as variações reais de produção excedem as tolerâncias publicadas nas especificações técnicas. Para engenheiros estruturais, equipes de compras e controladores de qualidade que dependem das normas ASTM, EN ou GB, essa discrepância impacta a precisão de soldagem, eficiência de montagem e durabilidade a longo prazo—particularmente em aplicações de aço resistente à corrosão ou fabricação de tubos galvanizados. Na Hongteng Fengda, combinamos testes rigorosos de planaridade interna com processos certificados de conformação a frio DX51D e consistência de chapas de aço carbono para garantir que o desempenho da chapa laminada a quente esteja alinhado com cálculos críticos de peso de vigas I e integração de telas soldadas em aço inoxidável. Descubra por que a precisão vai além da ficha técnica.

Por que as lacunas de tolerância de planaridade importam na compra de aço estrutural

A tolerância de planaridade raramente é tratada como um critério primário de seleção—no entanto, ela governa diretamente a estabilidade dimensional durante corte, dobra e soldagem. Enquanto a ASTM A1011 Tabela 1 especifica ±0,5 mm/m para chapas de aço carbono laminadas a quente com espessura inferior a 3 mm, a produção real de usina comumente apresenta desvios de ±0,8–1,2 mm/m em vãos de 2 metros—especialmente em bobinas com largura superior a 1.500 mm. Essa variação torna-se crítica ao alimentar material em linhas automatizadas de conformação a rolo para perfis de aço conformados a frio ou estações de corte a laser para componentes precisos de vigas I.

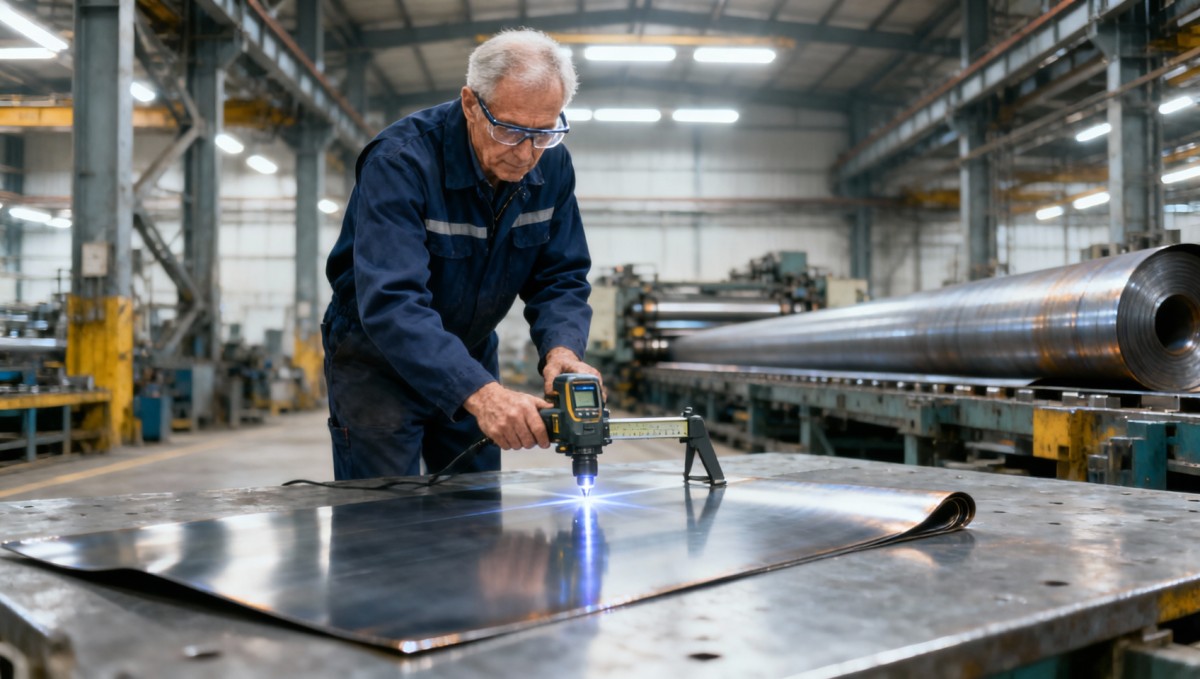

Na Hongteng Fengda, cada lote de produção passa por verificação offline de planaridade usando perfilometria a laser (resolução de ±0,05 mm), não apenas inspeção visual com réguas. Nosso limite interno de aceitação é apertado para ±0,6 mm/m—alinhado com os requisitos da Classe N da EN 10131—garantindo compatibilidade com processos subsequentes, como fabricação de tubos galvanizados DX51D ou integração de telas soldadas em aço inoxidável, onde o alinhamento do painel afeta a profundidade de penetração da solda em até 18%.

Para equipes de compras avaliando fornecedores, a consistência da planaridade correlaciona-se fortemente com perda de rendimento: dados do setor mostram que lotes com desvio >0,9 mm/m aumentam as taxas de refugo em 3,2–5,7% durante operações de corte em alta velocidade. Isso se traduz em impacto mensurável de custo—especialmente para projetos que encomendam ≥500 toneladas anualmente.

Como os graus de chapa de aço carbono influenciam o desempenho de planaridade

Nem todas as chapas de aço carbono comportam-se de forma idêntica sob tensão térmica ou deformação por laminação. A composição química e o tratamento mecânico afetam diretamente a recuperação da planaridade pós-enrolamento. Chapas grau SPCC (C ≤0,15%, Mn ≤0,60%) oferecem conformabilidade equilibrada, mas exibem maior tensão residual após laminação a quente—levando a maior curvatura e ondulação de borda em larguras >1.200 mm. Em contraste, material grau SPCG (C ≤0,02%, S ≤0,020%) proporciona retenção superior de planaridade devido ao conteúdo intersticial ultrabaixo e estrutura de grão controlada.

NossoChapa de Aço Carbono inclui seis graus certificados—SPCC, SPCCT, SPCD, SPCE, SPCF e SPCG—cada um calibrado para demandas específicas de rigidez e integridade superficial. Por exemplo, SPCE (C ≤0,08%) é rotineiramente selecionado para painéis de para-lamas automotivos, onde a tolerância de planaridade deve permanecer dentro de ±0,3 mm em 1,5 m para evitar manchas de tinta; enquanto SPCC permanece ideal para invólucros de quadros de distribuição, onde ±0,7 mm/m é suficiente.

A espessura também desempenha um papel decisivo: abaixo de 1,2 mm, a variação de planaridade aumenta exponencialmente com a relação largura-espessura. Nossa oferta padrão abrange espessuras de 0,1–400 mm, mas para aplicações exigindo ≤0,4 mm/m de planaridade (ex.: suportes de trilhos de precisão), recomendamos SPCF ou SPCG na faixa de 1,5–3,0 mm—onde resistência à tração (≥270 MPa) e alongamento (≥34%) estabilizam conjuntamente a planaridade durante manuseio e armazenamento.

Esta tabela ilustra como um controle químico mais rigoroso permite entrega de produtos mais planos—sem nivelamento pós-produção dispendioso. Para parceiros OEM integrando nosso aço em linhas de montagem automatizadas, selecionar SPCG em vez de SPCC reduz o tempo de retrabalho em média 22 minutos por tonelada durante configuração de soldagem robótica.

Além da ficha técnica: o que seu protocolo de teste de planaridade deve incluir

Confiar apenas em certificados de usina traz riscos. A planaridade real deve ser verificada em condições que correspondam ao seu ambiente de processo: flutuações de temperatura, altura de empilhamento e velocidade de desenrolamento influenciam o desvio mensurável. Recomendamos um protocolo de verificação em três pontos:

• Medir na entrada, meio e final da bobina—pois a degradação da planaridade frequentemente acelera nas voltas externas;
• Usar uma régua de 2 metros com calibradores de folga (incrementos de 0,05–0,5 mm) em cinco locais aleatórios por chapa;
• Validar sob umidade ambiente <65% RH para evitar empenamento induzido por umidade antes da fabricação.

Hongteng Fengda fornece rastreabilidade completa: cada remessa inclui um relatório digital de planaridade mostrando mapas de desvio (coordenadas X-Y, amplitude pico-vale e distribuição de comprimento de onda). Isso permite ajuste preditivo de software de aninhamento CNC—reduzindo perda de corte em até 4,3% na produção de componentes ferroviários em grande volume.

Para distribuidores gerenciando estoque regional, oferecemos opções deChapa de Aço Carbono pré-niveladas nos graus SPCE e SPCF—processadas por niveladoras de tensão de 12 rolos atingindo ±0,25 mm/m de planaridade em 1,5 mm de espessura. Prazo de entrega: 7–10 dias úteis após confirmação do pedido.

Matriz de decisão de compras: alinhando necessidades de planaridade ao perfil de risco do projeto

Requisitos de planaridade devem ser ponderados junto a outros critérios de compra—não tratados isoladamente. Abaixo está uma matriz de decisão usada por gerentes de compras de engenharia na América do Norte e Sudeste Asiático para priorizar fatores de avaliação de fornecedores com base na criticidade da aplicação:

Projetos envolvendo integração de telas soldadas em aço inoxidável ou cálculos precisos de peso de vigas I exigem aderência à planaridade Grau 5. Escolher graus de menor prioridade aqui arrisca trincas por fadiga induzida por desalinhamento após 12–18 meses de serviço em ambientes corrosivos.

Parceria para precisão: como a Hongteng Fengda entrega planaridade consistente

Nós não tratamos a planaridade como um ponto de verificação pós-produção—nós a projetamos no processo de laminação. Nosso laminador a quente de duplo stand emprega sistemas de controle de coroa e planaridade em tempo real, ajustando forças de flexão de rolos a cada 200 ms para manter uniformidade de perfil em bobinas de 2.500 mm de largura. Combinado com protocolos rigorosos de reaquecimento de tarugos (tolerância de ±5°C), isso reduz a curvatura longitudinal em 41% versus laminadores convencionais.

Todos os produtos de aço estrutural—incluindo cantoneiras, perfis U e perfis conformados a frio—são originados de lotes com planaridade verificada. Para compradores globais, isso significa desempenho consistente, seja encomendando 20 toneladas para um projeto de infraestrutura em Dubai ou 1.200 toneladas para um programa de expansão ferroviária nos EUA. Prazos de entrega permanecem estáveis em 25–35 dias, respaldados por portões de qualidade certificados ISO 9001 em 7 pontos de verificação de produção.

Se seu próximo projeto requer conformidade de planaridade garantida—respaldada por dados validados pela usina, relatórios de auditoria de terceiros (ASTM E140, EN 10204 3.2) e amostragem de risco zero—contate a Hongteng Fengda hoje. Solicite um relatório de referência de planaridade gratuito para sua combinação específica de grau, espessura e largura.
