Como as vigas de aço se comportam em grandes vãos?

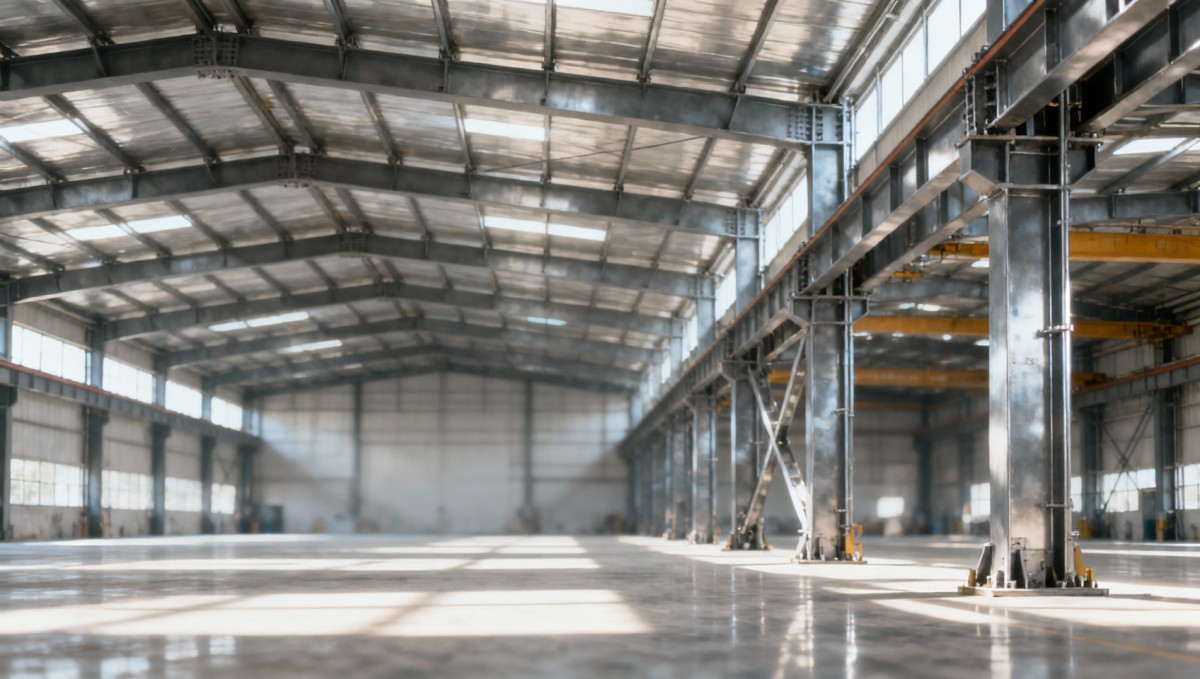

As vigas de aço são amplamente utilizadas quando uma edificação precisa de áreas de piso abertas, acesso livre para veículos, espaço de produção ininterrupto ou menos colunas internas. Armazéns, hangares de aeronaves, instalações logísticas, edifícios comerciais, oficinas, acessos de pontes e plantas industriais dependem de elementos de grande vão por razões práticas. A vantagem básica é clara: o aço oferece resistência substancial sem o peso próprio associado a muitos sistemas estruturais alternativos.

Mas uma viga adequada no papel não se torna automaticamente uma boa solução para grandes vãos. À medida que o vão aumenta, o projeto normalmente passa a ser condicionado menos pela simples resistência do material e mais pela rigidez, estabilidade, condições de apoio, comportamento das ligações, tolerâncias de fabricação e desempenho em serviço. Uma viga pode suportar com segurança a carga exigida e ainda assim flechar o suficiente para trincar acabamentos, acumular água em uma cobertura, interferir em equipamentos sensíveis ou criar uma curvatura visual desconfortável.

Para uma avaliação técnica, a pergunta útil não é simplesmente “Qual vão uma viga de aço pode vencer?”. Não existe uma resposta universal responsável para isso. A pergunta mais adequada é: sob a combinação real de cargas, o arranjo de contraventamento e a norma de projeto aplicável, o que controla o desempenho da viga?

Por que o aço é eficaz quando os vãos se tornam maiores

A geometria de uma seção I ou seção H posiciona a maior parte do material nas mesas, afastada do eixo neutro. Essa é uma forma eficiente de resistir à flexão. Sob carregamento gravitacional, a mesa superior geralmente fica sob compressão e a mesa inferior sob tração; aumentar a altura da seção aumenta o braço de alavanca entre essas forças e pode melhorar consideravelmente a eficiência à flexão.

O aço também oferece comportamento elástico previsível. Os projetistas podem calcular momento fletor, esforço cortante, tensão e flecha utilizando métodos estruturais consolidados e, em seguida, verificar o resultado em relação à norma pertinente. Em trabalhos internacionais, isso normalmente significa confirmar os requisitos específicos do projeto conforme normas como ASTM, EN, JIS ou GB, em vez de presumir que um perfil nominalmente semelhante seja intercambiável entre mercados.

Ainda assim, vãos maiores tendem a penalizar pequenas premissas. Um aumento moderado do vão pode produzir um aumento muito maior da flecha. Para uma viga simplesmente apoiada sob carga uniformemente distribuída, a flecha varia aproximadamente com a quarta potência do vão quando a rigidez da seção permanece inalterada. Por isso, uma viga que apresenta bom desempenho em um vão moderado pode se tornar visivelmente flexível quando a mesma seção é estendida sobre uma abertura maior.

Na prática, a eficiência em grandes vãos frequentemente resulta do uso da forma estrutural correta, e não apenas da seleção de uma seção laminada mais pesada. Uma viga mais alta, viga-caixão de chapa, viga castelada, viga celular, elemento de altura variável, treliça ou viga mista pode ser mais racional, dependendo da arquitetura, do layout das instalações, da sequência de montagem e da capacidade de fabricação disponível.

A resistência é apenas uma parte da avaliação

A primeira verificação geralmente é a capacidade à flexão. A viga deve resistir ao momento de projeto máximo sem escoamento, flambagem local ou outra falha por estado-limite. O esforço cortante próximo aos apoios também deve ser verificado, especialmente em vigas de transferência fortemente carregadas e em regiões curtas que recebem reações concentradas. Quando uma carga pontual atua sobre uma mesa, o escoamento da alma, o enrugamento da alma e os requisitos de enrijecedores locais podem se tornar mais importantes do que o cálculo global de flexão.

No entanto, uma viga de grande vão é frequentemente selecionada pela flecha, e não pela resistência. O limite determinante pode ser definido pela drenagem da cobertura, sistemas de teto, interfaces de fachada, divisórias, trilhos de ponte rolante, equipamentos mecânicos ou expectativas visuais do proprietário. O limite aplicável não é uma regra genérica; deve decorrer da norma estrutural vigente, da especificação do projeto e dos sistemas apoiados pela viga.

Essa distinção é importante durante a engenharia de valor. Reduzir o peso da seção ainda pode manter capacidade última suficiente, mas levar a flecha além de uma condição de serviço aceitável. O problema resultante pode não aparecer até que a cobertura, os envidraçados, as paredes de drywall, as tubulações ou as portas suspensas sejam instalados. Nesse ponto, substituir ou reforçar uma viga principal raramente é econômico.

A estabilidade lateral é onde muitas premissas para grandes vãos falham

Quando a mesa comprimida de uma viga não está adequadamente contida, ela pode se deslocar lateralmente e girar. Esse comportamento, conhecido como flambagem lateral-torcional, pode reduzir a capacidade útil à flexão muito antes de o aço atingir sua tensão nominal de escoamento. O risco se torna mais acentuado à medida que o comprimento não contraventado aumenta, especialmente em vigas baixas ou vigas que recebem carga acima do centro de cisalhamento.

Uma telha de cobertura, laje de piso, sistema de terças ou linha discreta de contraventamento pode fornecer contenção, mas somente se for projetado e conectado para isso. Não basta observar em um desenho que uma telha toca a mesa da viga. Os avaliadores devem verificar se a orientação da telha, os fixadores, a ação de diafragma, a sequência de instalação e a direção da carga realmente fornecem o contraventamento considerado. Durante a montagem, a contenção permanente pode ainda não existir, criando uma questão distinta de estabilidade temporária.

A condição de apoio também é importante. Uma viga modelada como simplesmente apoiada comporta-se de forma diferente de uma viga destinada a desenvolver continuidade de momentos por meio de ligações rígidas. Em pórticos reais, a rigidez das ligações nem sempre é perfeitamente articulada ou perfeitamente engastada. As premissas básicas devem corresponder aos detalhes de ligação que serão efetivamente fabricados e instalados.

Seleção da seção: a altura frequentemente importa mais do que a classe do aço

O aço de maior resistência pode aumentar a resistência à flexão, mas não resolve proporcionalmente a flecha, pois o módulo de elasticidade permanece amplamente semelhante entre os aços carbono estruturais convencionais. Se a rigidez for determinante, aumentar a altura é frequentemente mais eficaz do que adotar uma classe de maior limite de escoamento. Este é um ponto comum de confusão quando as equipes se concentram apenas no limite de escoamento durante a seleção inicial do material.

Um elemento mais alto pode introduzir suas próprias compensações: menor pé-direito livre, transporte mais difícil, ligações de extremidade maiores e possíveis conflitos de coordenação com dutos ou sprinklers. Vig as celulares e casteladas podem ajudar a passar instalações através da alma, mas as aberturas devem ser projetadas para esforço cortante, tensões locais e qualidade de fabricação. Elas não são simplesmente vigas comuns com furos recortados.

Vigas-caixão de chapa montadas oferecem outra solução quando as seções laminadas são insuficientes ou ineficientes. As dimensões de suas mesas e almas podem ser adaptadas ao envelope de momento e esforço cortante. O benefício é o material colocado onde é necessário; o custo é maior complexidade de fabricação, controle de soldagem, requisitos de inspeção e, por vezes, prazo de entrega mais longo. Um projeto teoricamente mais leve não é necessariamente a opção de aquisição de menor risco se seus detalhamentos forem difíceis de executar de forma consistente.

Ligações, emendas e montagem exigem atenção antecipada

Em grandes vãos, a viga é apenas parte do caminho de cargas. Chapas de extremidade, parafusos, soldas, enrijecedores, chapas de apoio, painéis de coluna e fundações devem transferir com segurança todas as reações e momentos. Uma viga pesada apoiada sobre uma mesa de coluna subdimensionada ou uma ligação de assento pouco detalhada apenas desloca a fragilidade para outro ponto.

O comprimento de transporte é outra restrição prática. Um elemento simples de projetar em uma única peça pode ser difícil de transportar, manobrar, descarregar ou içar no local. Emendas de campo podem tornar a logística viável, mas exigem alinhamento preciso, um procedimento definido de parafusamento ou soldagem e responsabilidade clara pelo controle de tolerâncias. Para vigas que sustentam acabamentos arquitetônicos ou sistemas de ponte rolante, até pequenas diferenças de nível em uma emenda podem ser relevantes.

A contraflecha é frequentemente especificada para compensar uma parte da flecha prevista por carga permanente. Deve ser utilizada com cuidado. A contraflecha não aumenta a resistência da viga, não elimina o movimento por carga variável e pode causar problemas de coordenação se não for comunicada aos instaladores de telhas, empreiteiros de fachada e equipes de instalações mecânicas. A contraflecha prevista deve estar vinculada a uma premissa de carregamento clara, em vez de ser tratada como uma característica padrão de fabricação.

A exposição ambiental pode alterar a estratégia de materiais

A maioria dos pórticos primários de grande vão utiliza aço carbono estrutural com um sistema de revestimento ou proteção contra incêndio adequado à exposição. Em ambientes corrosivos, a solução correta pode envolver a seleção do revestimento, sobreespessura para corrosão, detalhamento de drenagem, prevenção de acúmulos de água ou uso local de componentes inoxidáveis. A escolha do material deve seguir o mecanismo de exposição, e não apenas uma preferência por uma designação resistente à corrosão.

Por exemplo, no processamento de alimentos, manuseio de produtos químicos, áreas de equipamentos médicos ou montagens próximas ao ambiente marinho, chapas inoxidáveis podem ser especificadas para proteções, interfaces de revestimento, suportes, bandejas ou peças secundárias fabricadas. UmaChapa de aço inoxidável 304L pode ser relevante quando são necessárias resistência à corrosão, conformabilidade e soldabilidade. Sua resistência à tração fornecida é declarada como de pelo menos 520 MPa, com módulo de elasticidade declarado de 193 GPa. Ainda assim, ela não deve ser substituída casualmente pelo material da viga principal: a seleção da classe de aço inoxidável, os valores de projeto estrutural, a interação galvânica, a exposição à temperatura e as especificações do projeto exigem verificação separada.

O incêndio é igualmente importante. O aço exposto perde resistência e rigidez à medida que a temperatura aumenta. A classificação de resistência ao fogo exigida, se houver, influencia a escolha de revestimento intumescente, proteção com placas, material projetado por pulverização ou encapsulamento em concreto. Esses sistemas adicionam peso, restrições de detalhamento, necessidades de inspeção e considerações de manutenção que devem ser incluídas no modelo de projeto da viga quando pertinente.

Uma sequência prática de análise para vigas de grande vão

Uma avaliação confiável geralmente começa pelo layout do vão e pelo caminho de cargas: cargas de cobertura ou piso, cargas impostas, cargas de equipamentos, neve, efeitos do vento, solicitações sísmicas quando aplicável e cargas concentradas de instalações suspensas. As questões seguintes referem-se ao desempenho em serviço: flecha, vibração, empoçamento, equipamentos sensíveis ao alinhamento e acabamentos. Somente então a discussão sobre otimização de peso se torna significativa.

Também vale revisar os detalhes frequentemente omitidos das solicitações iniciais de aquisição: comprimentos não contraventados, posições de terças ou vigotas, comprimento de apoio, recortes, aberturas na alma, enrijecedores, locais de emenda, categoria de soldagem, classe de parafusos, tratamento superficial e documentação de inspeção. Apenas a designação de uma seção não define uma solução completa de viga de grande vão.

Para projetos globais, a rastreabilidade dos materiais e a consistência dimensional merecem atenção semelhante. A Hongteng Fengda fabrica e exporta produtos de aço estrutural, incluindo vigas de aço, cantoneiras, perfis U, perfis conformados a frio e componentes personalizados. Para projetos fornecidos na América do Norte, Europa, Oriente Médio e Sudeste Asiático, a discussão útil na fase inicial normalmente não é “Qual viga é mais barata?”, mas “Qual norma, classe, tolerâncias, detalhes de fabricação e sequência de entrega são exigidos para esta estrutura específica?”. Respostas claras reduzem o risco de reprojeto após o início da produção.

A visão equilibrada

As vigas de aço apresentam desempenho excepcional em grandes vãos quando sua geometria de seção, sistema de contenção, ligações e detalhes de fabricação são tratados como um único sistema estrutural. Sua relação resistência-peso torna possíveis edifícios abertos e adaptáveis, mas o trabalho com grandes vãos não tolera premissas incompletas. Flecha, estabilidade lateral, comportamento dos apoios, etapas de montagem, proteção contra corrosão e limites de transporte podem controlar a decisão final.

A abordagem correta é estabelecer antecipadamente as cargas e os critérios de desempenho em serviço, selecionar a forma estrutural antes de otimizar o peso de cada elemento e verificar que o contraventamento e as ligações previstos podem realmente ser construídos. Quando essa disciplina é mantida, uma viga de aço não é apenas uma longa peça de metal vencendo uma abertura; ela se torna uma parte controlada e durável do caminho completo de cargas do projeto.
