Uma estrutura pode parecer adequadamente dimensionada em um desenho, mas comportar-se de forma muito diferente quando suporta cargas de cobertura, equipamentos, pressão do vento ou impactos repetidos de veículos. O motivo geralmente não é apenas o peso nominal do aço, mas a relação entre as dimensões dos tubos de aço e a forma como as forças percorrem a estrutura.

Para avaliadores técnicos, o diâmetro externo ou a altura total da seção, a espessura da parede, a geometria dos cantos, o comprimento sem apoio e o grau do material devem ser considerados em conjunto. Um tubo maior não é automaticamente a melhor escolha, e uma parede mais espessa nem sempre é a mais eficiente. A seção correta depende de o elemento ser controlado por compressão axial, flexão, torção, flambagem local, resistência da ligação, limites de utilização ou uma combinação dessas condições.

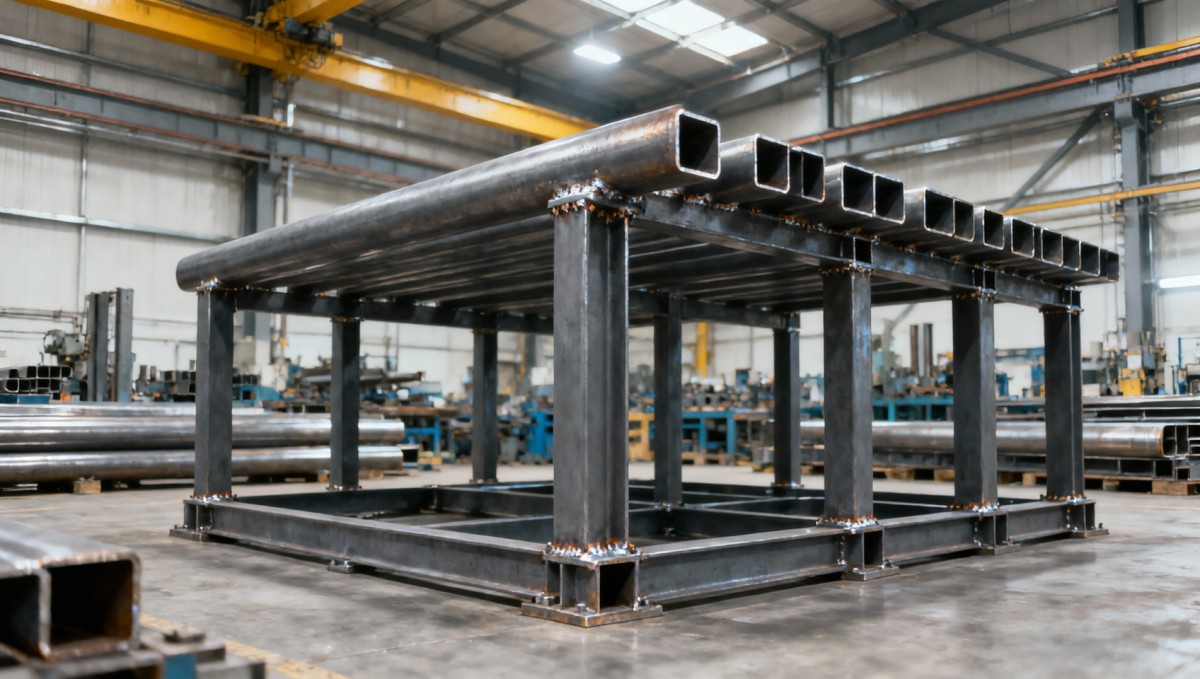

Esta discussão concentra-se em seções estruturais ocas utilizadas em estruturas soldadas, bases de máquinas, edifícios modulares, racks, estruturas agrícolas, suportes de equipamentos e fabricação industrial. Também explica por que a especificação dimensional precisa é importante ao adquirir tubos ou componentes estruturais personalizados conformados a frio segundo ASTM, EN, JIS, GB ou requisitos específicos do projeto.

A capacidade de carga não é um único número

Quando alguém pergunta quanto peso um tubo de aço pode suportar, a resposta tecnicamente correta é: depende do modo de carregamento e da geometria da estrutura. Um montante vertical sob compressão centrada é avaliado de forma diferente de uma viga que suporta uma carga distribuída de cobertura. Uma contraventação diagonal sofre ciclos de tração e compressão. Um tubo retangular utilizado como balanço pode ser controlado pela flecha muito antes de atingir sua resistência nominal ao escoamento.

No projeto prático de estruturas, as verificações mais importantes geralmente incluem:

• Capacidade axial: resistência à tração ou compressão direta.
• Capacidade à flexão: resistência ao momento fletor.
• Capacidade ao cisalhamento: resistência a carregamentos transversais próximos aos apoios ou a cargas concentradas.
• Resistência à flambagem: estabilidade sob compressão, incluindo flambagem global e local.
• Flecha e vibração: desempenho em utilização sob cargas de serviço.
• Capacidade da ligação: capacidade de juntas soldadas, aparafusadas ou com chapas de ligação de transferir as forças aplicadas.

Um tubo pode ser suficientemente resistente em termos puramente de material, mas ainda assim ser inadequado porque sofre flambagem em um grande comprimento sem travamento, apresenta flecha excessiva, possui espessura de parede insuficiente para uma ligação ou não tolera as forças locais introduzidas por um parafuso, placa de base ou solda.

As dimensões externas determinam a rigidez de forma mais significativa do que muitos compradores esperam

O tamanho externo de um tubo — seu diâmetro externo para seção circular oca (CHS), ou sua largura e altura para seções ocas quadradas e retangulares (SHS e RHS) — exerce grande influência sobre a rigidez à flexão. Isso ocorre porque o aço mais distante da linha central da seção contribui de forma desproporcional para o segundo momento de área, comumente chamado de momento de inércia,I.

Para uma viga, a flecha está intimamente relacionada à relação entre vão e rigidez. Em termos simplificados, umEI maior significa menor flecha, onde E é o módulo de elasticidade do aço e I é o momento de inércia da seção. Como os aços estruturais possuem módulos de elasticidade amplamente semelhantes independentemente do grau, alterar a geometria do tubo geralmente é a maneira mais direta de melhorar a rigidez.

Considere dois tubos retangulares com área de aço semelhante. A seção mais alta geralmente apresenta desempenho muito melhor quando a flexão ocorre em torno de seu eixo forte. Afastar o material do eixo neutro cria um módulo de seção maior,Z, o que melhora a resistência à flexão. É por isso que um RHS orientado com seu lado mais alto na vertical pode suportar muito mais flexão induzida pela gravidade do que o mesmo RHS girado 90 graus.

Essa decisão de orientação é fácil de ser negligenciada nos documentos de aquisição. Uma especificação que informe apenas “RHS 100 × 50 × 4 mm” sem identificar a orientação do elemento, o plano de carregamento e a configuração da ligação pode deixar as equipes de fabricação com ambiguidade desnecessária.

A espessura da parede afeta mais do que o peso da seção

A espessura da parede é frequentemente tratada como uma simples melhoria de capacidade: aumentar a espessura, aumentar a resistência. Embora isso seja verdade até certo ponto, a espessura tem vários efeitos distintos que merecem ser avaliados individualmente.

Paredes mais espessas aumentam a área da seção transversal, o que melhora a capacidade nominal de tração e compressão axial. Elas também aumentam o módulo de seção e o momento de inércia, embora um aumento moderado na dimensão externa possa proporcionar um benefício de rigidez maior do que um aumento equivalente na espessura da parede. Onde a flexão e a flecha são determinantes, ampliar o perfil pode, portanto, ser mais eficiente em termos de material do que simplesmente selecionar uma espessura muito maior.

A espessura é especialmente importante quando o comportamento local é determinante. Tubos de paredes finas podem sofrer flambagem local de placas nas faces planas de um RHS ou SHS antes que o aço alcance sua tensão de escoamento esperada. A preocupação relevante é a relação largura-espessura dos elementos da parede. Uma face larga e fina é mais suscetível a enrugamento ou flambagem para dentro sob compressão; uma proporção de parede mais compacta proporciona desempenho plástico ou elástico mais confiável segundo as regras de projeto das normas.

O projeto das ligações também torna a espessura da parede crítica. Uma parede de tubo adequada ao longo do vão do elemento pode ser fina demais em uma ligação aparafusada, onde esmagamento, rasgamento, puncionamento ou deformação localizada da parede se tornam preocupações. A soldagem em tubos finos exige controle igualmente cuidadoso. A entrada excessiva de calor pode deformar a seção, enquanto soldas concentradas podem introduzir tensões locais que não são refletidas em um cálculo básico de viga.

Elementos comprimidos: o comprimento pode superar o tamanho da seção

Pilares, escoras e contraventamentos comprimidos mostram por que as dimensões dos tubos de aço não podem ser selecionadas isoladamente. Um tubo curto pode suportar uma elevada força de compressão com base principalmente em sua área de seção transversal e resistência ao escoamento. À medida que o comprimento sem apoio aumenta, a flambagem global se torna mais influente.

O parâmetro determinante é frequentemente expresso por meio da esbeltez, que relaciona o comprimento efetivo de flambagem ao raio de giração,r. Dimensões maiores de tubo geralmente aumentam r, tornando o elemento menos esbelto e mais estável. Mas o comprimento efetivo é igualmente importante. A restrição nas extremidades, os pontos de travamento, o deslocamento lateral da estrutura e a rigidez das juntas podem alterar substancialmente a condição de flambagem.

Um erro comum na aquisição é comparar apenas as espessuras de parede: por exemplo, escolher um tubo quadrado de 80 mm mais pesado em vez de verificar se um tubo quadrado de 100 mm com uma parede mais adequada pode proporcionar resistência à flambagem superior com massa semelhante ou inferior. Este último frequentemente posiciona mais aço longe do centroide, aumentando o raio de giração e melhorando a eficiência à compressão.

Para elementos comprimidos, os avaliadores devem confirmar se o projeto utiliza o comprimento livre real do elemento, um fator de comprimento efetivo definido pela norma e as propriedades no eixo mais fraco da seção selecionada. Tubos quadrados e circulares comportam-se de maneira mais uniforme em diferentes direções do que tubos retangulares, mas os elementos RHS podem ser altamente eficientes quando seu eixo mais forte está alinhado com a direção principal da carga e a restrição lateral é fornecida adequadamente.

O formato da seção altera o comportamento da estrutura

Tubos redondos, quadrados e retangulares não são intercambiáveis apenas porque sua área nominal ou massa é semelhante. Cada formato apresenta um equilíbrio diferente entre praticidade de fabricação, comportamento torcional, rigidez direcional e acessibilidade das ligações.

Para estruturas expostas à torção — como suportes de equipamentos excêntricos, estruturas de sinalização, conjuntos em balanço e estruturas de máquinas com carregamento irregular — os tubos de aço fechados oferecem um importante benefício em relação às seções abertas. Sua forma fechada proporciona rigidez torcional muito maior. Ainda assim, a demanda torcional não deve ser desconsiderada: ligações excêntricas, trajetórias de carga desiguais e acessórios soldados podem criar torção mesmo em estruturas aparentemente simples.

O grau do aço aumenta a resistência, mas não resolve um problema de rigidez

O aço de maior resistência pode aumentar a resistência de projeto de um tubo quando o escoamento é determinante. Isso pode permitir uma redução na espessura da parede ou uma classificação de carga mais elevada para a mesma geometria, sujeita à norma de projeto aplicável. No entanto, a seleção do grau não altera materialmente o módulo de elasticidade do aço. Um tubo com maior limite de escoamento não apresentará automaticamente menor flecha sob carga de serviço.

Essa distinção é importante em estruturas com tolerâncias rigorosas de alinhamento, revestimento, envidraçamento, transportadores ou equipamentos. Se a preocupação for flecha excessiva, vibração ou deslocamento da estrutura, a solução pode ser uma dimensão externa maior, um vão menor, contraventamento adicional ou uma trajetória de carga revisada — e não simplesmente um material de grau superior.

A documentação do material deve identificar a norma relevante, o grau, os limites de composição química quando exigidos, as propriedades mecânicas e as tolerâncias dimensionais. Para tubos estruturais e componentes fabricados adquiridos internacionalmente, a equipe do projeto também deve verificar se a norma especificada abrange a forma do produto fornecido. Os requisitos ASTM, EN, JIS e GB não são automaticamente intercambiáveis sem análise de engenharia.

A dimensão nominal é apenas o começo

Os cálculos de projeto normalmente utilizam propriedades nominais ou especificadas da seção, mas a qualidade de fabricação depende de as dimensões reais permanecerem dentro das tolerâncias permitidas. Largura externa, altura, diâmetro, espessura de parede, raio de canto, retilineidade, torção e comprimento podem afetar a montagem e o desempenho.

A espessura da parede é particularmente sensível em seções ocas, porque mesmo uma pequena redução afeta a área, a esbeltez local, o comportamento da solda e o esmagamento nas ligações. Os compradores técnicos devem definir se a inspeção se baseia na espessura nominal, na espessura mínima permitida ou em uma norma de tolerância específica. Eles também devem estabelecer onde as medições de espessura serão realizadas, especialmente para perfis conformados a frio cuja geometria dos cantos difere das regiões planas da parede.

Para estruturas soldadas, a retilineidade e a esquadria não são apenas questões estéticas. Imperfeições iniciais podem aumentar os efeitos de segunda ordem em elementos comprimidos e criar problemas de montagem nas interfaces aparafusadas. Uma estrutura bem projetada merece controle dimensional igualmente rigoroso durante o corte, a conformação, a soldagem e a inspeção final.

As ligações podem se tornar o elo fraco

A capacidade calculada de um tubo como elemento tem valor limitado se a junta não puder transferir a carga. As ligações da estrutura introduzem tensões concentradas que frequentemente são mais severas do que as tensões no meio do vão do elemento. Uma parede de tubo fina pode se achatar sob um grupo de parafusos; uma placa de extremidade pode produzir escoamento local; um elemento de ramificação soldado a uma corda pode exigir reforço ou uma avaliação detalhada de junta tubular.

Antes de finalizar as dimensões dos tubos de aço, os avaliadores técnicos devem fazer perguntas práticas: Há acesso interno suficiente para parafusos ou chapas de apoio? A parede suportará a solda de filete ou de chanfro necessária? A placa de base distribui adequadamente a carga do pilar? São necessários enrijecedores próximos a ligações de alta carga? A geometria proposta pode ser fabricada repetidamente sem deformação?

Essas questões são especialmente relevantes para componentes de aço estrutural OEM. Um fornecedor pode ser capaz de fabricar o perfil solicitado, mas uma análise de fabricabilidade pode identificar alterações que preservem a intenção do projeto, reduzindo simultaneamente a dificuldade de soldagem, o risco de manuseio ou o uso desnecessário de material.

Uma sequência disciplinada de seleção para estruturas

Em vez de selecionar um tubo em uma tabela de pesos e trabalhar de trás para frente, comece pelo papel do elemento na estrutura. Identifique as combinações de carga determinantes, a direção da carga, o vão ou comprimento efetivo, as condições de apoio, a disposição dos travamentos e o layout das ligações. Em seguida, compare as seções candidatas com base na área da seção, no momento de inércia, no módulo de seção, no raio de giração, na esbeltez da parede e na capacidade de ligação disponível.

Verifique separadamente os estados limites últimos e de utilização. Um elemento que atende ao projeto de resistência ainda pode ser inadequado se apresentar flecha excessiva, transmitir vibração ou causar movimento inaceitável nas interfaces de equipamentos. Quando a margem para corrosão, a galvanização, os revestimentos ou a exposição ambiental de longo prazo forem relevantes, esses fatores devem ser incorporados à especificação, em vez de serem deixados para um ajuste tardio de compra.

Para projetos globais, uma documentação clara reduz o risco de receber tubos visualmente semelhantes, mas mecanicamente inadequados. Uma solicitação completa deve indicar o tamanho do perfil, a espessura da parede, o grau, a norma de produto determinante, a tolerância de comprimento, a condição da superfície, os requisitos de ensaio ou inspeção e se o escopo de fornecimento inclui corte, furação, soldagem, montagem ou tratamento de proteção.

Fazendo as dimensões dos tubos de aço funcionarem para toda a estrutura

O tubo mais econômico raramente é a seção mais leve no papel ou a parede mais espessa disponível. É a seção que atende aos requisitos de resistência, estabilidade, rigidez, ligação, fabricação e fornecimento como um sistema coordenado. Aumentar as dimensões externas pode ser a resposta mais eficiente à flexão ou à flambagem. Aumentar a espessura da parede pode ser essencial para a resistência à flambagem local e ligações duráveis. Mudar de RHS para SHS ou CHS pode melhorar o comportamento sob carregamento multidirecional ou torcional.

Ao avaliar tubos de aço estrutural, trate as dimensões como variáveis de projeto, e não como rótulos de catálogo. Analise-as juntamente com o comprimento do elemento, a orientação, o grau do aço, o detalhamento das juntas e as normas aplicáveis. Essa abordagem oferece às equipes de projeto uma base mais clara para aprovação técnica e ajuda os fabricantes a transformar a intenção de engenharia em componentes de aço estrutural consistentes e executáveis.
