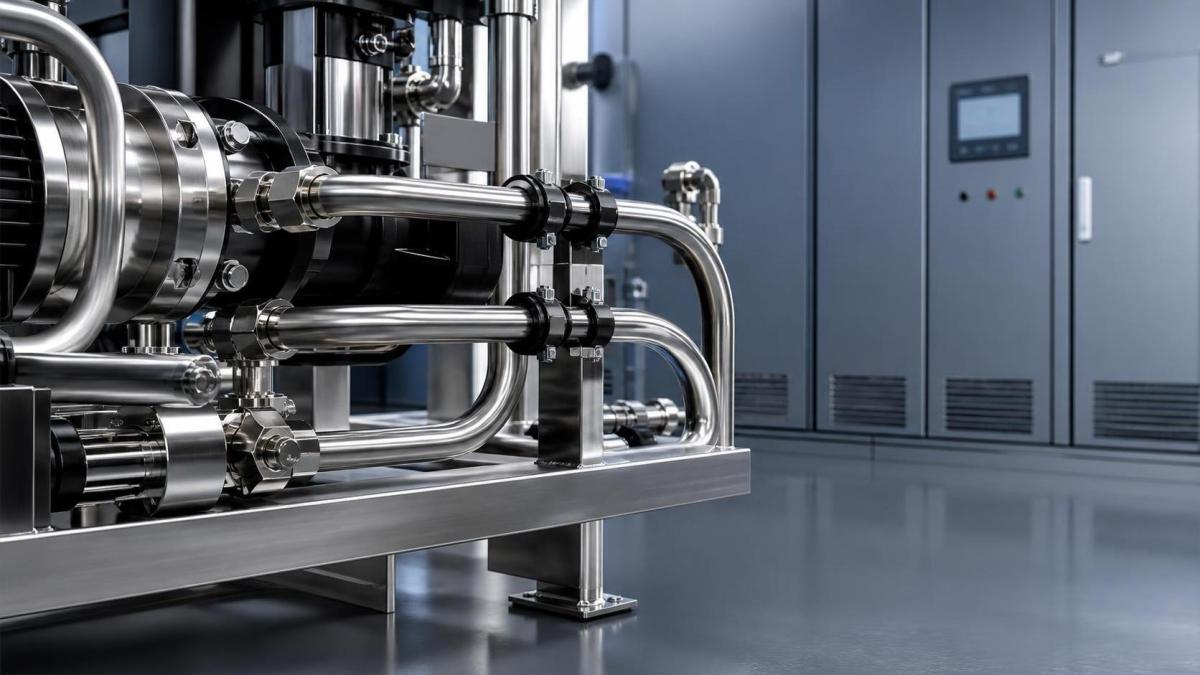

Uma linha pode parecer perfeitamente em boas condições quando uma bomba está parada e ainda falhar após semanas de operação. Isso ocorre frequentemente em torno de compressores, skids de dosagem, unidades hidráulicas de potência, conjuntos de filtração e equipamentos de processo, onde um pulso mecânico constante se propaga da máquina para as tubulações e tubos próximos. Um leve ruído de vibração, marcas polidas em uma abraçadeira, uma conexão que precisa de reaperto repetido ou um ponto úmido sob uma conexão podem ser os primeiros sinais visíveis de alerta.

A dificuldade é que os danos relacionados à vibração raramente resultam de um único erro evidente. A tubulação pode ser resistente à corrosão, as conexões podem estar montadas corretamente e a pressão pode permanecer dentro da faixa de projeto. Ainda assim, a flexão repetida em um vão sem suporte, o movimento em uma conexão rígida ou a ressonância em uma determinada velocidade de operação podem gerar tensões de fadiga ao longo do tempo. Para tubos industriais de aço inoxidável, um serviço confiável depende de tratar o tubo, as conexões, os suportes, o roteamento e os equipamentos conectados como um único sistema em movimento, em vez de peças separadas.

Comece pelo movimento, não pelo vazamento

Quando surge um vazamento próximo a uma linha de equipamento, é tentador substituir a conexão ou apertá-la ainda mais. Isso pode interromper o sintoma imediato, mas não identifica a origem do movimento. Uma conexão que se afrouxa repetidamente geralmente reage ao movimento do tubo, à má localização dos suportes, à carga lateral excessiva ou a uma conexão que está sendo solicitada a absorver o deslocamento da máquina.

Antes de trocar componentes, observe a linha enquanto o equipamento inicia, opera, altera a carga e é desligado. Faça isso somente de acordo com os procedimentos seguros do local e a partir de uma posição em que máquinas em movimento, superfícies quentes e componentes pressurizados não representem perigo. Procure movimento em vários pontos em vez de se concentrar apenas na junta com vazamento:

• o tubo que sai da bomba, compressor, conjunto acionado por motor ou atuador;
• vãos retos longos entre pontos de suporte;
• curvas fechadas próximas a conexões ou juntas soldadas;
• locais onde a tubulação passa através de um painel, estrutura ou antepara;
• abraçadeiras que permitem que o tubo deslize, esfregue ou bata contra bordas metálicas;
• conexões entre uma máquina vibratória e um coletor fixo da instalação.

Uma linha não precisa apresentar movimento visível intenso para acumular fadiga. Movimentos de pequena amplitude repetidos muitas vezes podem ser suficientes, especialmente onde o tubo foi curvado, riscado, achatado por uma abraçadeira excessivamente apertada ou forçado ao alinhamento durante a instalação. Se o movimento parecer concentrado em uma seção enquanto os trechos adjacentes permanecem estáveis, essa seção merece atenção mesmo que ainda não tenha vazado.

Por que os tubos de aço inoxidável ainda podem sofrer fadiga

O aço inoxidável é frequentemente escolhido porque combina resistência à corrosão, resistência mecânica, facilidade de limpeza e adequação a muitos fluidos industriais. Essas propriedades são úteis, mas não tornam um tubo imune a cargas cíclicas. A vibração cria tensão alternada: a parede do tubo é repetidamente tracionada e comprimida à medida que ele flexiona. Após ciclos suficientes, uma concentração local de tensão pode evoluir para uma trinca.

Os locais mais vulneráveis geralmente não são o meio de um tubo reto bem suportado. São áreas em que a geometria ou a prática de instalação concentra tensão: o fim de uma curva, a transição para uma conexão, uma zona afetada pelo calor da solda, um furo em um suporte, um ponto de contato com outra linha ou uma seção que foi forçada lateralmente para alcançar uma porta.

A espessura da parede é importante porque uma parede mais espessa geralmente resiste melhor à deformação do que uma parede muito fina com o mesmo diâmetro externo. No entanto, escolher o tubo mais espesso possível não é uma estratégia completa contra vibração. Tubos maiores e mais pesados podem exigir suporte mais seguro, e um trajeto rígido pode transferir mais força para os bocais do equipamento se não houver margem para o movimento térmico ou mecânico normal. A seleção adequada deve equilibrar requisitos de pressão, compatibilidade do fluido, necessidades de curvamento, espaço disponível, tipo de conexão e vibração esperada.

O grau do material também exige uma análise prática. Um grau de aço inoxidável deve ser selecionado para o ambiente real, incluindo cloretos, produtos químicos de limpeza, umidade, temperatura e risco de contaminação. A corrosão superficial ou a corrosão por pites pode reduzir a seção efetiva da parede e criar pontos iniciais para danos por fadiga. Em outras palavras, o controle de corrosão e o controle de vibração estão estreitamente ligados, mesmo quando a linha parece mecanicamente segura.

Separe a vibração do movimento térmico normal

Um erro comum de solução de problemas é eliminar com abraçadeiras todo movimento visível de uma linha. Isso pode piorar a situação. As linhas de equipamentos podem expandir e contrair conforme a temperatura do fluido ou do ambiente muda. Algumas máquinas também se movem levemente devido à deflexão da montagem, ciclos de pressão ou operação normal. Se a tubulação for restringida com excesso de rigidez, esse movimento terá de ir para algum lugar, frequentemente para conexões, curvas, soldas ou ligações do equipamento.

A vibração tende a ser rápida e repetitiva. O movimento térmico geralmente é mais lento e acompanha as mudanças na temperatura de operação. Ambos podem existir ao mesmo tempo. A disposição dos suportes deve evitar oscilações descontroladas, permitindo ao mesmo tempo o movimento de que o sistema necessita. Por isso, ancoragens rígidas, suportes-guia e abraçadeiras com amortecimento não devem ser instalados aleatoriamente. Cada um tem uma função diferente.

Um ponto de ancoragem fixa a linha em um local escolhido. Um guia controla a direção, permitindo o movimento ao longo do eixo do tubo. Uma abraçadeira com amortecimento reduz o contato metal com metal e ajuda a evitar atrito, mas ainda deve ter o tamanho correto para que o tubo seja mantido sem ser esmagado. Em um trajeto que vai de um equipamento vibratório a uma estrutura fixa, a localização do primeiro suporte e a flexibilidade disponível no trajeto são particularmente importantes.

Uma sequência prática de inspeção para um trecho instável

Quando há suspeita de fadiga por vibração em uma linha, trabalhe a partir da máquina para fora. Isso facilita distinguir a vibração de origem da vibração amplificada pelo trajeto da tubulação.

1. Verifique primeiro a condição do equipamento

A vibração excessiva pode ter origem em desequilíbrio, desalinhamento, rolamentos desgastados, fixações soltas da base, pulsação, cavitação ou uma condição de processo instável. Os suportes de tubulação podem reduzir o efeito, mas não conseguem corrigir uma máquina que vibra além do comportamento operacional previsto. Se a vibração aumentou recentemente, compare a condição com o histórico de manutenção e as alterações operacionais antes de reprojetar a linha.

2. Identifique vãos que possam estar amplificando o movimento

Um comprimento de tubulação entre dois pontos fixos pode comportar-se como uma mola. Em determinadas frequências, ele pode se mover muito mais do que o esperado porque sua frequência natural está próxima da frequência de excitação do equipamento. Trechos longos sem suporte são candidatos evidentes, mas seções mais curtas também podem entrar em ressonância quando incluem curvas, conexões, válvulas ou instrumentos acoplados.

Não presuma que adicionar uma abraçadeira no ponto médio sempre resolverá o problema. Uma nova abraçadeira pode deslocar a vibração para outro local ou criar um ponto de contato rígido que danifique a superfície. Em vez disso, analise todo o vão: onde ele começa, onde termina, se possui uma curva que possa proporcionar flexibilidade e se um suporte pode ser fixado a um elemento estrutural estável.

3. Inspecione os suportes quanto à folga e à restrição excessiva

Procure fixadores ausentes, suportes trincados, insertos de abraçadeiras desgastados, furos de montagem alongados e áreas de contato polidas. Esses sinais geralmente revelam movimento relativo. Ao mesmo tempo, verifique se a tubulação foi puxada sob força para uma posição de abraçadeira. Um tubo deve assentar naturalmente em seus suportes. Se a instalação exige que ele seja empurrado, torcido ou forçado por alavanca para o lugar, pode já haver tensão residual antes de o equipamento iniciar.

Os componentes de suporte devem ser compatíveis com o ambiente. Em áreas úmidas ou corrosivas, componentes degradados podem se soltar e permitir movimento, mesmo que o próprio tubo permaneça em boas condições. Onde metais diferentes entram em contato com a tubulação de aço inoxidável, considere o ambiente de serviço e o risco de abrasão ou corrosão na interface.

4. Examine cuidadosamente as conexões e curvas

As conexões não devem ser usadas como suportes estruturais. Uma conexão destina-se a vedar e reter o tubo, não a suportar flexão contínua de um trecho sem suporte. Verifique carga lateral, marcas de inserção irregulares, roscas danificadas e evidências de que o tubo girou ou se deslocou na conexão. Se uma conexão estiver próxima a uma máquina vibratória, um pequeno trecho reto imediatamente antes da conexão pode ser especialmente sensível.

As curvas devem ser suaves e adequadamente formadas. Um tubo curvado de forma acentuada pode apresentar espessura de parede reduzida na parte externa da curva ou deformação na parte interna. Uma curva posicionada muito próxima a uma conexão também pode dificultar a montagem e transferir movimento diretamente para a junta. Sempre que o trajeto permitir, deixe comprimento reto suficiente para o engate da conexão e posicione as curvas onde possam absorver deslocamentos moderados sem se tornarem um ponto de articulação repetida.

Alterações de roteamento que geralmente reduzem o risco de fadiga

O melhor trajeto nem sempre é o mais curto. Um percurso reto e direto de uma bomba vibratória até uma conexão fixa pode ser compacto, mas pode ser mecanicamente pouco tolerante. A introdução de um desvio controlado ou de uma curva adequadamente planejada pode proporcionar flexibilidade, desde que a geometria adicional seja suportada e não crie novos pontos de atrito.

Mantenha a tubulação afastada de bordas afiadas de estruturas, equipamentos rotativos, superfícies quentes de exaustão e áreas onde o pessoal de manutenção possa pisar ou apoiar ferramentas contra a linha. Onde várias linhas passam juntas, evite que elas se toquem. Mesmo um contato leve pode se tornar destrutivo quando dois tubos vibram em frequências diferentes. Deixe espaço para inspeção, limpeza e substituição de abraçadeiras; uma falha de suporte oculta é mais difícil de detectar antes de se tornar um vazamento.

Para pequenas proteções fabricadas, suportes ou elementos de apoio não pressurizados em ambientes adequados, um material plano de aço inoxidável pode ser considerado como parte do arranjo geral de montagem. Por exemplo, a Chapa de aço inoxidável 201 está disponível em uma ampla faixa de espessuras e é descrita como tendo boa resistência mecânica, conformabilidade e soldabilidade. A seleção de material para suportes ainda deve se basear nas condições reais de exposição e no projeto estrutural necessário; a chapa usada em um suporte não substitui a escolha de tubulação, abraçadeiras e detalhes de montagem adequados.

A escolha do tubo é apenas uma parte da decisão

Ao substituir um trecho danificado, confirme o diâmetro externo, a espessura da parede, o grau, as condições de pressão e temperatura, a compatibilidade do fluido, o sistema de conexão e o método de curvamento. Evite misturar dimensões de tubos ou normas de conexão sem verificar se os componentes foram projetados para trabalhar juntos. Uma linha que parece encaixar ainda pode apresentar baixa retenção, comportamento de vedação incorreto ou resistência inadequada na junta.

A tubulação industrial de aço inoxidável é geralmente valorizada onde são exigidas limpeza, resistência à corrosão e durabilidade mecânica, mas o grau correto depende da aplicação. Uma linha de utilidades interna e seca tem exigências diferentes das de uma área de lavagem, uma linha de processo químico ou uma instalação costeira. Se a tubulação for soldada, curvada de forma apertada ou exposta a ciclos térmicos repetidos, essas exigências de fabricação devem ser analisadas antes da liberação do material para instalação.

A condição da superfície também merece atenção. Riscos profundos, marcas de esmerilhamento transversais ao tubo e danos de manuseio não devem ser considerados apenas estéticos em uma linha vibratória. Eles podem atuar como concentradores locais de tensão, especialmente se ocorrerem próximo a uma curva ou abraçadeira. Proteja a tubulação durante o transporte e a instalação, e remova amarras temporárias ou materiais de embalagem que posteriormente possam atritar contra o tubo.

Após as modificações, verifique a linha em serviço

Um reparo deve ser verificado em condições reais de operação, não apenas com o equipamento parado. Confirme que os suportes permanecem seguros durante a partida e as mudanças normais de carga. Observe as folgas nos pontos em que o tubo fica mais próximo de estruturas, proteções, cabos e linhas vizinhas. Verifique se as abraçadeiras estão mantendo o tubo sem achatá-lo ou impedir o movimento previsto.

Em seguida, inclua a área na inspeção de rotina. Uma rápida verificação visual pode detectar sinais precoces de alerta: marcas recentes de atrito, desgaste do inserto da abraçadeira, componentes soltos, descoloração por vazamento, ruído incomum ou alterações na posição da linha. Evidências recorrentes no mesmo local significam que a causa raiz não foi eliminada, mesmo que a conexão tenha sido substituída mais de uma vez.

Se a linha transporta meios perigosos, de alta pressão, alta temperatura ou críticos para o processo, ou se houver suspeita de trincamento, ela deve ser avaliada por pessoal qualificado de engenharia e manutenção antes da continuidade da operação. O reparo mais seguro pode envolver a alteração do trajeto, do projeto de suporte, do arranjo de conexões ou da condição do equipamento, em vez de simplesmente substituir a peça visivelmente falhada. Uma instalação de tubulação estável geralmente resulta de várias pequenas decisões tomadas corretamente: material adequado, curvas limpas, conexões compatíveis, posicionamento intencional dos suportes e flexibilidade suficiente para que o equipamento se mova sem dobrar repetidamente a mesma seção de tubo.
