A escolha da viga de aço adequada para construção depende de mais do que apenas a dimensão da seção transversal ou o peso específico. As tabelas de carga e vão são a referência essencial que demonstra se uma viga pode suportar com segurança as cargas de projeto em uma determinada distância.

Para a revisão do projeto, essas tabelas ajudam a comparar opções antes do pedido, fabricação ou aprovação. Elas também reduzem o risco de selecionar um componente que pareça adequado no papel, mas que falhe nos testes de funcionalidade ou resistência em uso real.

Na aquisição de aço estrutural, especialmente em cadeias de suprimentos internacionais, a leitura correta das tabelas é fundamental, pois normas, premissas de carga e nomenclatura das seções podem variar. Uma análise cuidadosa cria uma melhor conexão entre a intenção do projeto e o material entregue.

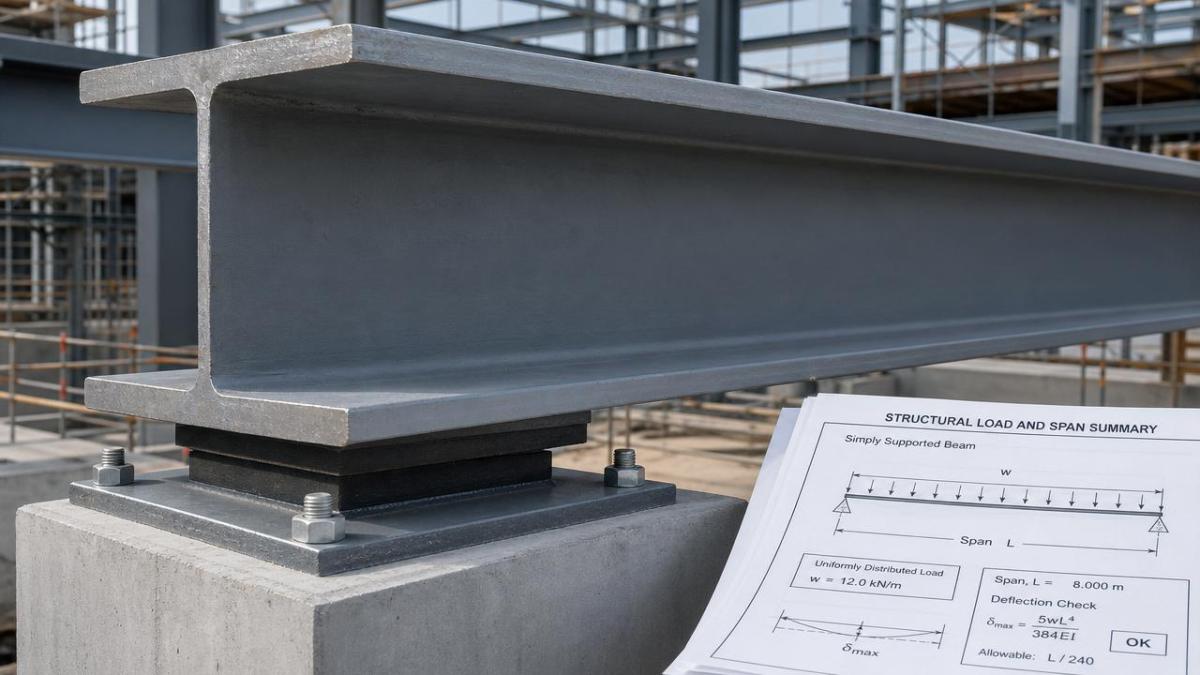

O que as tabelas de carga e vão realmente mostram

Uma tabela de carga e vão é um resumo do desempenho de uma viga sob condições definidas. Geralmente, relaciona a seção transversal da viga, o comprimento do vão, as condições de apoio e a carga admissível.

Para uma viga de aço para construção, a tabela não é uma promessa genérica de capacidade. É um resultado baseado em suposições como tipo de aço, restrição lateral, limite de deflexão e tipo de carregamento.

É por isso que duas vigas com profundidade semelhante podem apresentar desempenhos diferentes. A largura da flange, a espessura da alma, o módulo de seção e o momento de inércia influenciam os resultados apresentados na tabela.

Elementos comuns da tabela

• Designação da viga, como viga I, viga H, seção UB, UC ou W.
• Comprimento do vão, geralmente em metros ou pés.
• Carga uniforme ou carga pontual admissível
• Critérios de deflexão, como L/240, L/360 ou L/500
• Grau do aço ou padrão do material
• Condição de suporte, geralmente com suporte simples ou contínuo.

Por que a leitura precisa é importante em projetos atuais

Os projetos de construção estão sob pressão para controlar peso, custo e tempo de instalação. Uma viga menor pode economizar dinheiro, mas somente se ainda atender aos requisitos de carga e rigidez.

É aqui que as tabelas de carga e vão se tornam úteis além dos escritórios de projeto. Elas auxiliam na comparação técnica durante a análise de propostas, avaliação de fornecedores e avaliação de substituições.

Para o fornecimento global de aço, a consistência também é importante. A Hongteng Fengda, fabricante e exportadora de aço estrutural da China, trabalha com as normas ASTM, EN, JIS e GB, o que torna a verificação cruzada de normas uma parte prática da avaliação de projetos.

Ao analisar vigas de aço para construção provenientes de diferentes fábricas ou regiões, a tabela deve sempre ser comparada com a norma e a classe exatas. Dimensões semelhantes não significam automaticamente desempenho estrutural igual.

Como ler uma tabela sem ignorar as premissas críticas

Comece com a seção da viga listada na primeira coluna. Confirme se a designação corresponde ao desenho do projeto e ao sistema de seção nacional ou internacional aplicável.

Em seguida, verifique a linha ou coluna do vão. O vão geralmente representa a distância livre ou efetiva entre os apoios, e não o comprimento total da peça entregue na obra.

Em seguida, identifique se a carga mostrada é uma carga uniformemente distribuída ou uma carga concentrada em um ponto. Isso altera significativamente o momento fletor e a resposta da viga.

Em seguida, revise as notas abaixo da tabela. As notas geralmente contêm as limitações mais importantes, incluindo os requisitos de suporte lateral e as suposições de duração da carga.

Uma sequência de leitura prática

A diferença entre resistência e funcionalidade.

Um erro comum é assumir que a carga máxima nominal é sempre aceitável. Em muitos casos, o limite determinante para uma viga de aço na construção civil é a deflexão, e não a resistência máxima.

Uma viga pode ser forte o suficiente para não falhar, mas ainda assim curvar-se demais para atender às exigências de pisos, revestimentos, suporte de equipamentos ou acabamentos. Isso pode levar a vibrações, rachaduras, problemas de drenagem ou desalinhamento.

Essa distinção torna-se ainda mais importante em edifícios industriais de grandes vãos, mezaninos e plataformas de equipamentos. A viga deve funcionar tanto estrutural quanto funcionalmente ao mesmo tempo.

Como os componentes de aço relacionados afetam a avaliação da viga

Uma viga raramente é avaliada isoladamente. Em projetos reais, seu desempenho depende do sistema de aço circundante, incluindo colunas, contraventamentos, terças, chapas e seções tubulares ou de tubos conectadas.

Por exemplo, estruturas de suporte ou integração de utilidades podem exigir produtos adicionais de aço carbono com padrões consistentes e qualidade de processamento. É aí que soluções como o fornecimento de tubos de aço carbono se tornam relevantes dentro de um pacote mais amplo.

As classes disponíveis, como Q345B, Q345e e ASTM A106 Gr.B, são utilizadas em diversos setores, como construção civil, máquinas, obras públicas e engenharia química. A espessura varia de 2,0 mm a 80 mm, com tolerância de ±1%.

As opções de tubos redondos, API, EMT e de parede espessa permitem soldagem, punção, corte, dobra e desenrolamento. Para a análise técnica, isso é importante porque o projeto da conexão e a viabilidade de fabricação devem estar alinhados com a estratégia do feixe.

A questão não é substituir a seleção de vigas por dados de tubulação. Trata-se de avaliar se o conjunto de aço como um todo pode ser fabricado, certificado e integrado sob a mesma estrutura de qualidade.

Situações típicas em que a leitura da tabela altera a decisão.

As tabelas de carga e vão são especialmente úteis quando vigas de diferentes dimensões apresentam peso e custo semelhantes. Pequenas diferenças nas propriedades da seção transversal podem gerar grandes diferenças na capacidade de vão.

• Coberturas de armazéns onde grandes vãos exigem baixo peso próprio.
• Plataformas de fábrica que transportam cargas de equipamentos
• Pisos comerciais com limites de deflexão mais rigorosos
• Edifícios pré-fabricados utilizando elementos de aço padronizados
• Projetos de exportação onde são propostas secções equivalentes

Nesses casos, a melhor viga de aço para construção não é simplesmente a opção mais resistente. É a seção que atende aos requisitos de projeto, processo de fabricação, disponibilidade e cronograma do projeto.

Erros comuns que criam risco de revisão

Diversos problemas de revisão surgem repetidamente em projetos de estruturas metálicas. A maioria é causada pela leitura dos números sem a devida consideração das premissas.

• Utilizando uma tabela para uma classe de aço diferente.
• Ignorando se há ou não restrição na flange de compressão.
• Confundir os valores de carga permanente, carga variável e carga total.
• Comparar seções métricas e imperiais como se fossem idênticas.
• Partindo do pressuposto que as capacidades publicadas já incluem os efeitos de conexão.
• Ignorando os limites de funcionalidade de pisos ou fachadas

Um processo de revisão rigoroso evita esses erros desde o início, antes que os desenhos de fabricação ou as ordens de compra comprometam o projeto na seção errada.

Uma maneira melhor de comparar opções entre fornecedores

Ao avaliar uma viga de aço para construção a partir de múltiplas fontes, baseie a comparação em uma lista de verificação comum. Isso torna a substituição de seções mais confiável e fácil de documentar.

Pontos de comparação úteis incluem propriedades da seção transversal, equivalência de grau, padrão de conformidade, controle de tolerância, processamento disponível e consistência de entrega. Esses aspectos são frequentemente tão importantes quanto a capacidade nominal.

Fornecedores com produção estável e histórico de qualidade transparente podem simplificar essa etapa. A Hongteng Fengda oferece suporte a componentes de aço estrutural padrão e personalizados para mercados internacionais, o que é valioso quando as seções precisam estar em conformidade com diferentes especificações de projeto.

Transformando dados de tabela em um próximo passo prático

Uma tabela de cargas e vãos é mais útil quando convertida em um caminho de decisão claro. Confirme as cargas do projeto, as condições de apoio, a base do vão e o limite de deflexão antes de comparar as dimensões das vigas.

Em seguida, compare esses requisitos com os dados da seção publicados, a norma de fabricação e a classe de aço disponível. Se forem necessárias substituições, documente as premissas que fundamentam cada comparação.

Essa abordagem ajuda a selecionar a viga de aço ideal para a construção, reduzindo surpresas durante o detalhamento, a aquisição e a instalação. Além disso, cria uma base mais sólida para a análise de outros itens estruturais de aço dentro do mesmo pacote.

Antes de prosseguir, é importante organizar os cronogramas de feixes, as normas aplicáveis e as tolerâncias necessárias em uma única folha de revisão. Essa etapa simplifica e agiliza a validação técnica posterior.
