A tolerância da espessura da parede é a diferença permitida entre a parede nominal especificada e a parede real de tubos de aço inoxidável. Ela afeta a contenção de pressão, a capacidade mecânica, o comportamento na dobra, os parâmetros de soldagem, a margem para corrosão e o ajuste de conexões tubo a tubo ou tubo a conexão. Um tubo pode atender ao requisito de diâmetro externo e ainda apresentar uma redução local inaceitável na espessura da parede; portanto, a inspeção do diâmetro não pode substituir o exame da espessura da parede.

O ponto de partida é a especificação de compra. Registre o diâmetro externo nominal, a espessura nominal da parede, o grau, a rota de fabricação, a norma de produto aplicável, a condição de tratamento térmico e a tolerância declarada. O limite de aceitação deve ser obtido da norma aplicável ou de um requisito de projeto claramente especificado. Termos como “parede padrão” ou “parede pesada” são insuficientes, a menos que estejam vinculados a uma série dimensional ou a um desenho controlado. Quando um desenho impõe um limite mais restritivo que a norma do produto, o requisito do desenho deve ser identificado antes de avaliar quaisquer medições.

Defina a base de aceitação antes de medir

Para cada tubo, diferencie a espessura nominal da parede da espessura mínima permitida. A espessura nominal é a referência de projeto. A variação permitida pode ser expressa como um valor de mais/menos, uma porcentagem, uma tolerância negativa unilateral ou um requisito de parede mínima. Essas expressões não são intercambiáveis. Uma especificação que permite uma tolerância negativa em relação ao valor nominal não autoriza automaticamente um valor inferior a uma parede mínima de projeto declarada separadamente.

Os requisitos aplicáveis frequentemente dependem de o tubo de aço inoxidável ser sem costura ou soldado, de seu serviço pretendido, de sua faixa de tamanho e de ser fornecido como tubulação mecânica, tubulação sanitária, tubulação para trocador de calor ou tubulação de pressão. Os documentos ASTM, EN, JIS e GB podem usar terminologia, disposições de amostragem ou de medição diferentes. Utilize a edição indicada no contrato, desenho, certificado de material ou documento do projeto. Substituir uma norma conhecida após o recebimento do material pode gerar uma decisão incorreta de aceitação ou rejeição.

Para serviço sob pressão, confirme se o cálculo utiliza a espessura nominal, a espessura mínima especificada ou uma espessura efetiva após deduções por corrosão, rosqueamento, ranhuramento ou conformação. Uma área localmente fina próxima à extremidade de um tubo pode ter maior importância do que a mesma leitura no meio de um trecho reto quando a extremidade será expandida, flangeada, dobrada ou soldada.

Escolha um método compatível com o acesso e o risco

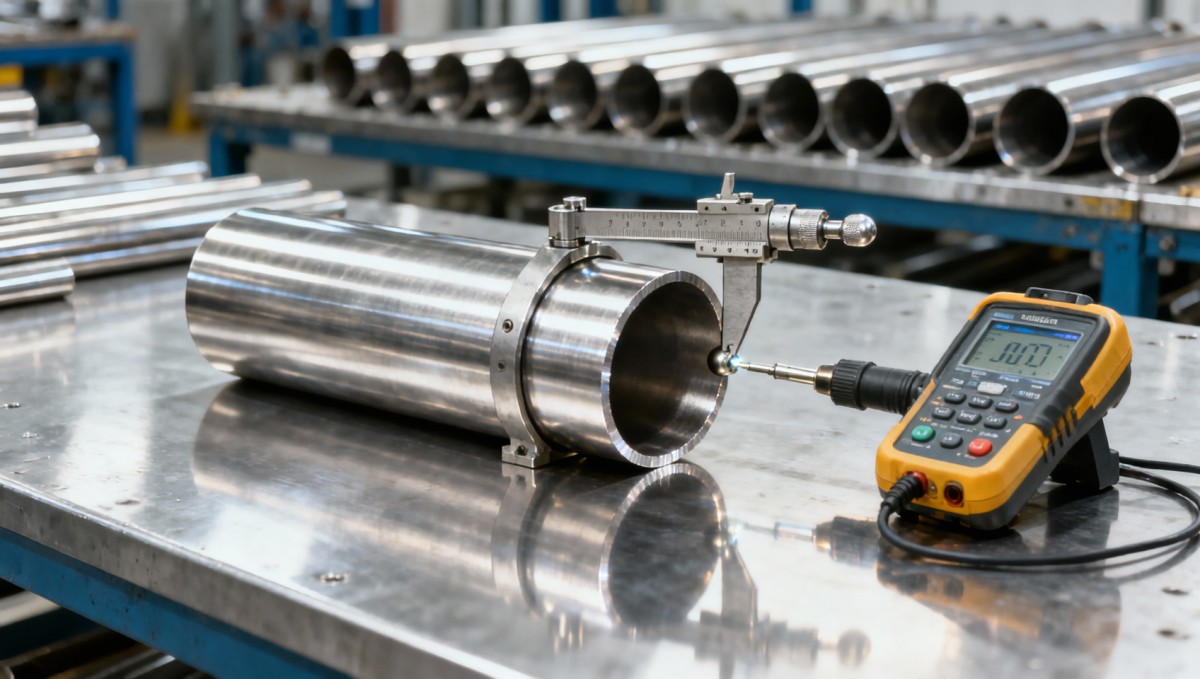

Um micrômetro mecânico externo é o método direto para extremidades cortadas acessíveis. Ele fornece um valor confiável da parede quando a extremidade do tubo está perpendicular, sem rebarbas, limpa e não deformada pelo corte. Utilize um micrômetro com bigorna esférica ou para parede de tubo, quando apropriado, especialmente em diâmetros menores ou superfícies curvas. Bigornas planas podem transpor uma superfície curva ou assentar de forma irregular em um tubo pequeno, levando a uma leitura aparentemente maior ou menor que a seção real.

A medição ultrassônica de espessura é útil para comprimentos acabados, tubulação instalada e locais distantes das extremidades. Um medidor ultrassônico de espessura devidamente selecionado pode detectar redução local de parede sem cortar o tubo. No entanto, o instrumento deve ser adequado à faixa de espessura e à condição da superfície. Tubos de parede muito fina, pequenos raios de curvatura, superfícies rugosas, revestimentos, depósitos internos e acoplamento deficiente podem afetar a repetibilidade. Sempre que prático, a calibração deve utilizar blocos de referência ou amostras de espessura conhecida, com material, geometria e espessura semelhantes.

Métodos radiográficos ou outros métodos avançados não destrutivos podem ser especificados quando o acesso é limitado ou quando é necessário um perfil detalhado. Seu uso deve seguir o procedimento aplicável e os controles de segurança. Eles não substituem rotineiramente um micrômetro ou medidor ultrassônico corretamente calibrado quando esses métodos conseguem alcançar o local de inspeção.

Prepare o tubo e o instrumento

Remova carepa solta, óleo, umidade, resíduos de fita e contaminação superficial da área de medição. Não lixe nem poli agressivamente o tubo apenas para obter uma leitura; a remoção de metal altera a condição que está sendo inspecionada. Nas extremidades cortadas, remova cuidadosamente as rebarbas e evite deformar a borda por martelamento. Uma extremidade esmagada, flangeada ou excessivamente rebarbada não deve ser considerada representativa do tubo original.

Verifique o medidor antes da sequência de inspeção. Um micrômetro deve fechar em zero e ser verificado com um padrão de ajuste rastreável que cubra a faixa de parede esperada. Confirme que o fuso se move suavemente e que as faces de contato estão limpas. Para instrumentos ultrassônicos, insira a velocidade sonora correta para o grau de aço inoxidável ou estabeleça-a usando uma amostra verificada. Aplique o meio de acoplamento de forma consistente, aguarde a estabilização do visor e repita as leituras no mesmo local para identificar sinais instáveis.

A temperatura merece atenção quando as tolerâncias são restritas. Tubo e medidor expostos à luz solar direta, ao calor de soldagem, ao armazenamento refrigerado ou a uma linha de produção quente podem não produzir leituras comparáveis. Sempre que possível, permita que ambos se estabilizem ou siga o procedimento aplicável para correção de temperatura. Isso é particularmente relevante ao comparar dimensões obtidas em diferentes etapas de recebimento, fabricação e inspeção final.

Meça ao redor da circunferência e ao longo do comprimento

Uma única leitura em uma extremidade não pode determinar a parede mínima de um tubo. A variação de parede pode resultar da perfuração e do alongamento na produção sem costura, da condição das bordas da tira e da formação da solda em tubos soldados, trefilação a frio, endireitamento, polimento e danos localizados de manuseio. O padrão de inspeção deve basear-se na norma declarada, na severidade do serviço e na variação de fabricação esperada.

Em uma extremidade acessível, faça leituras em várias posições horárias ao redor da circunferência. Quatro posições em intervalos de aproximadamente 90 graus constituem um padrão inicial prático quando não há procedimento mais detalhado especificado. Para tubos de parede fina ou pequeno diâmetro, posições adicionais podem revelar excentricidade que um padrão de quatro pontos pode não detectar. Marque a posição de referência quando for necessária reinspeção ou correlação com leituras ultrassônicas.

Estenda as medições além das extremidades. Selecione posições próximas a ambas as extremidades e em intervalos ao longo do comprimento, com espaçamento menor próximo a dobras, reduções, zonas de expansão, acessórios soldados, abraçadeiras, suportes e locais que tenham sido trabalhados mecanicamente. Quando o tubo for soldado, inclua leituras sobre ou adjacentes à região da solda, conforme permitido pelo método de inspeção e pelos requisitos do produto. O cordão de solda não deve ser confundido com a espessura da parede-base; o reforço interno ou externo deve ser avaliado segundo os critérios de aceitação de solda aplicáveis.

Para inspeção ultrassônica, mantenha a sonda alinhada de forma consistente e evite medir diretamente sobre riscos, pites, etiquetas ou marcações superficiais intensas. Uma leitura que muda abruptamente com um pequeno movimento da sonda pode indicar um defeito local, um problema de acoplamento ou sensibilidade geométrica. Repita o teste após limpeza e recalibração antes de atribuir uma não conformidade. Se o resultado baixo persistir, compare-o com um segundo instrumento ou utilize, quando possível, um ponto acessível de confirmação mecânica.

Calcule a variação sem ocultar a menor leitura

Registre cada valor individual, não apenas a média. A parede média pode parecer aceitável enquanto uma localização fica abaixo do mínimo permitido. O desvio básico da espessura nominal da parede pode ser expresso como:

Desvio da parede (%) = (parede medida - parede nominal) / parede nominal x 100

Utilize o menor valor medido para uma avaliação de parede mínima. Utilize conjuntamente os valores máximo e mínimo ao avaliar excentricidade ou variação circunferencial. Se a especificação fornecer um desvio negativo permitido, compare diretamente a menor medição válida com o limite resultante. Por exemplo, uma parede nominal e uma tolerância negativa declarada estabelecem um limite inferior calculado; esse limite inferior também deve ser conciliado com qualquer mínimo de engenharia separado.

Não arredonde um valor limítrofe para aceitação. O procedimento de registro deve definir a resolução, a convenção de arredondamento e a incerteza de medição. Se um resultado estiver próximo do limite, repita a medição sob condições controladas e documente os valores do reteste. Uma decisão final baseada em uma leitura limítrofe não verificada é difícil de defender durante uma análise posterior de fabricação ou investigação de incidente.

Reconheça condições que distorcem o resultado

Ovalização e excentricidade são relacionadas, mas diferentes. A ovalização diz respeito à variação do diâmetro externo. A excentricidade refere-se ao deslocamento do furo em relação à superfície externa, produzindo espessura de parede desigual ao redor do tubo. Um tubo pode parecer redondo e ainda apresentar excentricidade significativa da parede. Medir o diâmetro externo em várias orientações é uma informação complementar útil, mas não determina a distribuição real da parede interna.

A preparação das extremidades é outra fonte comum de erro. Tubos cortados por métodos abrasivos podem desenvolver coloração térmica, rebarbas ou deformação local. Cortes por serra podem deixar uma pequena condição de borda que interfere na bigorna. Se forem necessárias medições nas extremidades, selecione um local afastado da borda alterada quando o método aplicável permitir. Se o projeto controlar especificamente a espessura da extremidade, inspecione a distância definida a partir da extremidade, em vez de presumir que o critério do corpo do tubo se aplica nesse ponto.

O acabamento superficial também pode induzir a erro no ensaio ultrassônico. O aço inoxidável polido geralmente apresenta bom acoplamento, mas uma superfície decapada rugosa, revestimento externo, pintura, filme protetor ou produto de corrosão pode exigir uma técnica validada. Medidores de espessura destinados ao aço podem apresentar leituras plausíveis em aço inoxidável mesmo quando a velocidade programada ou a faixa do transdutor for inadequada. Um número plausível não é necessariamente um número válido.

Conecte os resultados da inspeção aos controles de fabricação

Os resultados de espessura de parede devem acompanhar a identificação do material durante o corte, a dobra, a soldagem e a montagem. Misturar tubos de diferentes séries ou remanescentes não especificados pode comprometer uma inspeção de recebimento que, de outra forma, seria adequada. Mantenha a rastreabilidade ao número de corrida, lote, tamanho do tubo e registro de inspeção. Quando a rastreabilidade de cada comprimento individual for impraticável, defina um método controlado de identificação de feixe ou lote antes que o material seja separado.

Áreas de parede fina podem alterar o comportamento da soldagem. Um aporte térmico adequado para a parede nominal pode aumentar o risco de perfuração por queima onde a parede real é baixa. A preparação do tubo, a folga de ajuste, a seleção do metal de adição, a prática de purga e as variáveis do procedimento de soldagem devem ser analisadas em relação à parede mínima confirmada, especialmente para juntas sensíveis à corrosão ou de retenção de pressão. As operações de conformação também exigem atenção: a dobra pode reduzir a espessura no extradorso, enquanto a expansão e o flangeamento redistribuem o material na extremidade.

O controle de material às vezes abrange diversas formas de aço em uma única estrutura fabricada. Para suportes, placas de base ou apoios de equipamentos feitos de Q345A(16Mn), a documentação dimensional e de material daChapa de Aço Carbono deve permanecer distinta do registro dos tubos inoxidáveis. Rotas de manuseio semelhantes não tornam sua composição química, comportamento à corrosão ou regras de aceitação dimensional intercambiáveis.

Estabeleça registros e regras de disposição claros

Um registro de inspeção deve identificar a descrição do tubo, o grau do material, a norma aplicável, as dimensões nominais, a identificação do instrumento, o status de calibração, os locais de medição, as leituras individuais, a menor parede observada, o limite de aceitação, a data e o resultado. Um esboço simples da localização ou uma notação de posição horária evita confusão quando um tubo é reinspecionado após a fabricação. Fotografias podem apoiar uma constatação, mas não substituem dados medidos.

Quando for encontrada uma leitura baixa, primeiro isole o comprimento ou lote afetado e confirme o resultado. Verifique se o local medido está dentro da zona de inspeção definida e se a tolerância correta se aplica. Em seguida, examine posições próximas e amostras adicionais de acordo com a regra de amostragem estabelecida. Uma condição local confirmada de espessura insuficiente pode exigir rejeição, segregação, análise de engenharia ou uso restrito, dependendo da especificação aplicável. Não aceite o material removendo apenas a extremidade visivelmente fina, a menos que o comprimento restante seja reinspecionado e que a especificação permita essa disposição.

O armazenamento e o transporte podem causar danos posteriores à inspeção de recebimento. Apoie os tubos para evitar carregamento pontual, proteja as extremidades abertas contra impacto, mantenha o aço inoxidável separado da contaminação por aço carbono quando o projeto exigir e evite arrastar feixes sobre superfícies abrasivas. Antes da instalação, verifique novamente os tubos que tenham sido dobrados, expostos a impacto ou armazenados em condições que possam causar pites ou danos ao revestimento. A parede relevante é a parede presente em serviço, não apenas a parede medida na chegada.

O controle confiável da espessura da parede depende de um limite de aceitação definido, equipamento adequado, cobertura representativa de medição e registros que preservem a menor leitura válida. Esses elementos tornam o resultado utilizável nas decisões de fabricação e fornecem uma base defensável para liberar tubos de aço inoxidável para serviço.
