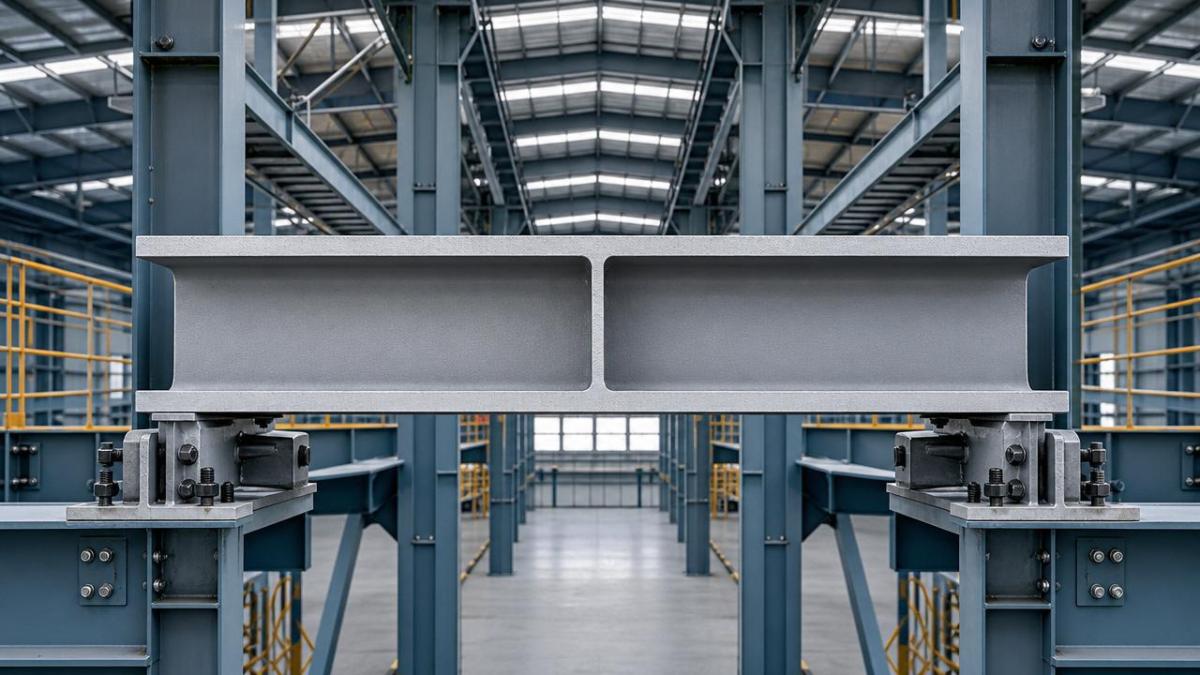

Para avaliadores técnicos, compreender como as vigas de aço em forma de i transferem cargas é essencial para selecionar soluções estruturais seguras e eficientes. A sua geometria afeta diretamente a resistência à flexão, a estabilidade e o uso de material em edifícios e estruturas industriais. Este artigo descreve os principais caminhos de carga e os fundamentos do projeto, ajudando você a avaliar o desempenho, a adequação à especificação e a confiabilidade da fabricação com maior confiança.

O que os avaliadores técnicos realmente precisam confirmar primeiro

Quando engenheiros ou equipes de compras avaliam vigas de aço em forma de i, a primeira questão não é simplesmente o tamanho da viga. É saber se a seção pode suportar as cargas previstas com segurança e previsibilidade.

Isso significa avaliar como as cargas se deslocam através da viga, como a flexão e o cisalhamento são resistidos, e como a estabilidade é mantida sob condições reais de apoio e ligação.

Para avaliadores técnicos, o objetivo prático é claro: confirmar que a seção de viga selecionada atende aos requisitos de resistência, capacidade de serviço, fabricação e conformidade sem peso de aço desnecessário ou risco de fornecimento.

Na maioria dos projetos, as vigas de aço em forma de i são escolhidas porque oferecem alta eficiência à flexão. O material é concentrado nas mesas, onde as tensões de flexão são mais elevadas, enquanto a alma suporta a maior parte do cisalhamento.

Esta geometria torna a seção econômica para pisos, plataformas, estruturas industriais, armazéns, pontes e suportes de equipamentos. Mas um bom desempenho depende de mais do que apenas da forma.

O comportamento real da viga também depende do vão, da condição de apoio, do tipo de carga, da restrição lateral, do projeto das ligações, da classe do aço, da precisão de fabricação e da conformidade com normas como ASTM, EN, JIS, ou GB.

Como funcionam os caminhos de carga em vigas de aço em forma de i

O termo caminho de carga descreve como as forças de gravidade, carga variável, equipamentos ou vento se deslocam do ponto de aplicação através dos membros estruturais e finalmente para colunas, paredes, fundações e solo.

Numa viga simplesmente apoiada sob carga descendente, a resistência interna desenvolve-se principalmente como momento fletor e força cortante. Estas ações internas são então distribuídas por diferentes partes da seção.

As mesas resistem à maior parte da ação de flexão. Sob flexão positiva, a mesa superior está principalmente em compressão, enquanto a mesa inferior está principalmente em tração.

A alma liga as mesas e transfere o cisalhamento entre elas. Também contribui para a resistência à flexão, embora com muito menos eficiência do que as mesas porque está mais próxima do eixo neutro.

É por isso que a seção de vigas de aço em forma de i é tão eficaz. O aço é colocado mais longe do eixo neutro, aumentando o módulo de seção e o momento de inércia sem usar material em excesso.

Para os avaliadores, compreender esta divisão de funções é importante. Se um projeto é controlado pela flexão, o tamanho da mesa torna-se especialmente importante. Se a viga é crítica ao cisalhamento, a altura e a espessura da alma merecem uma análise mais atenta.

Os caminhos de carga também dependem de onde a carga entra na viga. Cargas uniformemente distribuídas, cargas pontuais, cargas excêntricas e reações concentradas criam, cada uma, diferentes padrões de tensões internas e necessidades de detalhamento local.

Por exemplo, uma carga pontual pesada perto do meio do vão pode governar o projeto à flexão, enquanto uma reação concentrada perto de um apoio pode aumentar as preocupações com apoio da alma e esmagamento local da alma.

Por que a geometria da seção importa mais do que muitos compradores supõem

As comparações técnicas devem ir além da profundidade nominal da viga. Duas vigas com altura total semelhante podem comportar-se de forma muito diferente se a largura da mesa, a espessura da mesa, a espessura da alma, ou a geometria da raiz não forem comparáveis.

A profundidade da seção influencia fortemente a rigidez à flexão e a deflexão. Em muitas aplicações, os limites de capacidade de serviço controlam a seleção da viga antes de a resistência última se tornar o critério determinante.

Uma viga mais profunda normalmente reduz a deflexão de forma mais eficaz do que simplesmente aumentar a espessura. Isto pode melhorar o desempenho do piso, o alinhamento de equipamentos e o conforto do usuário em estruturas industriais e comerciais.

A área e a largura da mesa afetam a capacidade de momento e a estabilidade lateral. Mesas mais largas ou mais espessas podem melhorar a resistência, mas também alteram o peso, a demanda de soldagem e os detalhes de ligação.

A espessura da alma afeta a capacidade de cisalhamento e a estabilidade local. Almas finas podem ser eficientes, mas podem tornar-se vulneráveis à flambagem, ao esmagamento local ou à distorção de fabricação se não forem adequadamente detalhadas.

As transições de raio e as tolerâncias dimensionais também são importantes na fabricação e montagem. Um controle de fabricação confiável ajuda a garantir que as propriedades reais da seção correspondam às premissas de projeto durante a instalação e o uso.

Quais verificações básicas de projeto devem ser analisadas antes da aprovação

Para um avaliador técnico, a aprovação da viga deve basear-se em várias verificações essenciais, e não em um único valor principal de capacidade. As mais importantes são resistência à flexão, resistência ao cisalhamento, deflexão e estabilidade.

A resistência à flexão verifica se a viga pode resistir ao momento aplicado máximo sem exceder o estado limite admissível ou de projeto para a estrutura normativa selecionada.

A resistência ao cisalhamento confirma que a alma pode suportar a força cortante máxima, especialmente perto dos apoios ou sob cargas concentradas. Isto torna-se crítico em membros de pequeno vão ou fortemente carregados.

Os limites de deflexão são frequentemente subestimados nas discussões de fornecimento. Uma viga pode satisfazer os requisitos de resistência e ainda assim defletir em excesso para sistemas de piso, suportes de revestimento, bases de máquinas, ou estruturas relacionadas a pontes rolantes.

A flambagem lateral com torção é outro item essencial de análise. Quando a mesa comprimida não está adequadamente restringida, a viga pode torcer e flambear antes de atingir a sua capacidade teórica de flexão.

É por isso que o comprimento sem travamento deve sempre ser considerado. Uma viga que apresenta bom desempenho em uma estrutura contraventada pode ser inadequada em uma configuração de vão livre com suporte lateral limitado.

As verificações de flambagem local também são importantes. Mesas ou almas esbeltas podem perder eficácia antes de a capacidade total da seção ser desenvolvida, dependendo das regras de classificação da norma.

O comportamento da zona de ligação não deve ser ignorado. Assentos soldados, chapas de extremidade aparafusadas, enrijecedores e pontos de introdução de carga podem todos afetar se a viga selecionada funciona como pretendido na estrutura real.

Como as condições de apoio alteram o comportamento da viga

As premissas de apoio têm um grande efeito na distribuição de cargas e na demanda de projeto. Uma viga simplesmente apoiada, uma viga contínua e um balanço produzem todos diferentes padrões de momento e deflexão sob a mesma carga.

Se o detalhe de apoio no campo diferir do modelo de projeto, a resposta estrutural real pode mudar. Isso pode alterar momentos máximos, reações, demandas de rotação e até mesmo o comportamento vibratório.

Os avaliadores técnicos devem, portanto, confirmar não apenas o tamanho do membro, mas também como se espera que a viga se conecte aos elementos circundantes e se essas restrições são realistas.

Por exemplo, a ação composta com uma laje pode melhorar a rigidez e a capacidade, mas apenas se a transferência de cisalhamento e a sequência construtiva forem devidamente consideradas no projeto.

Da mesma forma, as fases temporárias de montagem podem ser importantes. Uma viga pode ser estável na estrutura concluída, mas vulnerável antes da instalação do contraventamento ou do deck completos.

Onde a classe do material e a qualidade de fabricação afetam o desempenho

Mesmo uma viga bem dimensionada pode tornar-se um risco para o projeto se a consistência do material ou a precisão dimensional forem deficientes. A avaliação técnica deve, portanto, incluir tanto o projeto da seção quanto a capacidade do fornecedor.

A classe do aço afeta a resistência ao escoamento, a ductilidade, a soldabilidade e, por vezes, a tenacidade. Estas propriedades influenciam não apenas a resistência, mas também os métodos de fabricação e a adequação a ambientes específicos.

A qualidade de fabricação afeta a retilineidade, o alinhamento das mesas, a centralização da alma, a condição das bordas e a tolerância da seção. Variações nestes fatores podem complicar a montagem ou reduzir a confiança no comportamento estrutural.

Para compradores internacionais, a conformidade com normas ASTM, EN, JIS, ou GB é especialmente relevante. A documentação deve mostrar claramente classe, dimensões, tolerâncias, registros de corrida e procedimentos de inspeção.

A capacidade de produção estável também importa do ponto de vista de risco. Os avaliadores frequentemente precisam ter confiança de que pedidos repetidos corresponderão à amostra aprovada ou à especificação do projeto ao longo do tempo.

É aqui que um fabricante experiente de aço estrutural pode agregar valor, não apenas fornecendo seções padrão de vigas, mas também apoiando perfis personalizados, documentação e correspondência com especificações para projetos de exportação.

Erros comuns ao especificar vigas de aço em forma de i

Um erro comum é selecionar apenas com base no tamanho nominal ou no peso por metro. Sem verificar as propriedades da seção, o comprimento sem travamento e os critérios de deflexão, este atalho pode levar a um desempenho insatisfatório.

Outro problema frequente é assumir que todas as normas internacionais de vigas são diretamente intercambiáveis. Designações semelhantes ainda podem ter diferenças significativas na geometria da mesa, na tolerância, ou nas propriedades teóricas.

Os avaliadores também devem evitar ignorar os efeitos de cargas concentradas. O reforço local da alma pode ser necessário mesmo quando os resultados gerais de flexão e cisalhamento parecem aceitáveis.

As premissas de proteção contra corrosão também devem ser analisadas cedo. O tratamento de superfície, a compatibilidade do primer e a categoria ambiental podem influenciar o custo do ciclo de vida e a demanda de manutenção.

Por fim, não separe a avaliação da viga do sistema mais amplo. A seção mais eficiente no papel pode criar complexidade desnecessária no transporte, nas ligações, ou na instalação em campo.

Como comparar fornecedores para além da ficha técnica da viga

Uma análise técnica confiável deve perguntar se o fornecedor pode produzir consistentemente a seção exigida, certificá-la de acordo com a norma correta e apoiar processamento específico do projeto, se necessário.

Perguntas que valem a pena fazer incluem se o fornecedor oferece certificados de ensaio de fábrica, registros de inspeção dimensional, rastreabilidade, proteção de embalagem e prazos de entrega estáveis para exportação.

Também é útil confirmar se o fabricante oferece suporte a produtos siderúrgicos relacionados usados no mesmo pacote de projeto. Isso pode simplificar a coordenação de fornecimento e o alinhamento da qualidade.

Por exemplo, alguns projetos que utilizam vigas estruturais também exigem produtos de arame para malha, cercamento, barreiras, ou uso industrial geral. Nesses casos, a consistência do fornecimento torna-se uma vantagem prática.

Um exemplo éFio-máquina de aço macio, disponível nas classes de aço de baixo carbono Q195 e Q235 para aplicações como malha de arame, embalagem, cercas, cordas de amarração e suporte geral à construção.

Com opções de diâmetro de arame de 0.25 mm a 5.0 mm, resistência à tração de 350 a 550 MPa, e boa ductilidade, este tipo de material de apoio pode complementar aquisições mais amplas do projeto onde a compatibilidade do aço é importante.

Uma estrutura prática de avaliação para adequação à especificação

Se você precisa aprovar ou comparar vigas de aço em forma de i, uma lista de verificação estruturada ajuda a reduzir ambiguidades e acelera as decisões técnicas.

Primeiro, confirme as condições de carga: carga permanente, carga variável, carga de equipamento, efeitos dinâmicos e quaisquer reações concentradas. Em seguida, verifique o vão, as premissas de apoio e os limites de capacidade de serviço exigidos.

Segundo, compare as propriedades da seção em vez de apenas os rótulos. Analise o momento de inércia, o módulo de seção, as dimensões da mesa, a espessura da alma e a classificação da seção segundo a norma aplicável.

Terceiro, verifique as condições de estabilidade. Confirme o comprimento sem travamento, o arranjo de restrição lateral e se efeitos de torção ou flambagem local poderiam reduzir a capacidade nominal.

Quarto, analise as implicações de fabricação e ligação. Pergunte se recortes, furos, acesso para solda, enrijecedores e limitações de transporte afetam a viabilidade da seção proposta.

Quinto, avalie a confiabilidade do fornecedor. Procure conformidade com normas, disciplina de inspeção, consistência de produção, qualidade da embalagem e experiência de exportação no seu mercado-alvo.

Esta abordagem ajuda os avaliadores técnicos a passar de uma comparação geral de vigas para uma avaliação pronta para decisão, equilibrando segurança estrutural, fabricabilidade e controle de compras.

Conclusão

As vigas de aço em forma de i continuam sendo uma das formas estruturais mais eficientes porque a sua geometria alinha o material com as demandas reais de flexão e cisalhamento.

Para avaliadores técnicos, a chave é compreender não apenas como a seção é chamada, mas como as cargas se deslocam por ela, quais verificações governam o desempenho, e onde a qualidade do fornecedor afeta a confiabilidade.

Quando flexão, cisalhamento, deflexão, estabilidade, condições de apoio e consistência de fabricação são analisados em conjunto, as decisões de especificação tornam-se mais claras e o risco do projeto é reduzido.

Em resumo, uma boa seleção de vigas não consiste em escolher a opção mais pesada. Consiste em escolher a seção que oferece desempenho verificado, uso eficiente de material e execução confiável na estrutura real.
