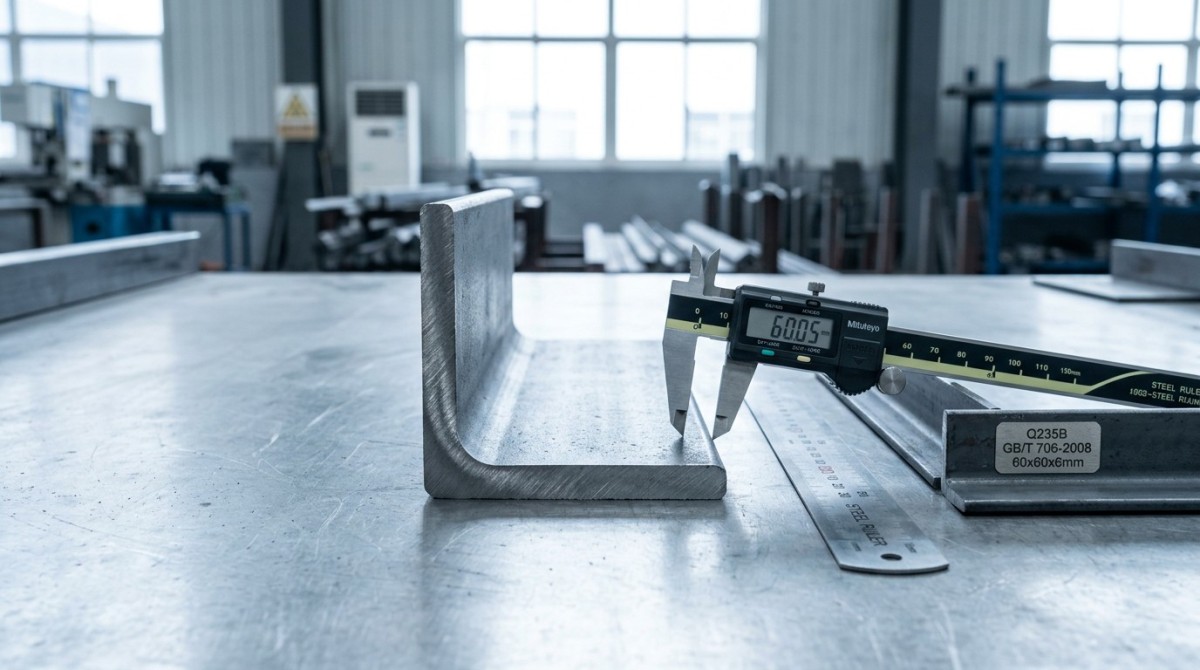

Muitos erros de fabricação e aquisição começam com dimensões incorretas de perfis de aço em L, apresentadas em desenhos comuns. Para engenheiros, compradores e gerentes de projeto, mesmo pequenos erros de dimensionamento podem afetar o desempenho da carga, a seleção de materiais e o custo total. A resposta prática é simples: não confie em um desenho apenas porque ele parece padrão. Sempre verifique o tamanho da aba, a espessura, o raio da raiz, a tolerância de comprimento e a norma aplicável antes da produção ou compra. Este guia explica onde os desenhos comuns falham, como verificar as dimensões corretamente e o que comparar ao avaliar os custos de materiais relacionados, como chapas de aço para construção, custo de vergalhões de aço e preço do aço galvanizado.

Por que os desenhos comuns de perfis de aço em L causam problemas reais em projetos?

Quem pesquisa dimensões de cantoneiras de aço geralmente não está procurando uma definição de livro didático. Quer evitar erros que levem a material rejeitado, retrabalho, problemas de encaixe, incerteza estrutural ou disputas com fornecedores. Na prática, muitos desenhos simplificam demais as cantoneiras de aço. Podem mostrar duas abas iguais e a espessura, mas ignoram detalhes críticos que afetam a fabricação e a instalação.

O problema mais comum é presumir que um desenho técnico corresponde a uma seção padrão real. Na realidade, as dimensões de cantoneiras de aço dependem da norma vigente, como ASTM, EN, JIS ou GB. Duas cantoneiras que parecem idênticas em um desenho podem ter tolerâncias, raios de curvatura, massa por metro e geometria de canto diferentes. Essa diferença é importante quando a cantoneira precisa se encaixar em chapas, pontos de ancoragem, conjuntos aparafusados ou estruturas soldadas.

Para as equipes de projeto, o risco não é apenas técnico. Uma suposição errônea na fase de desenho pode desencadear:

• orçamentos incorretos de fornecedores,
• substituições inesperadas de materiais,
• atrasos na fabricação,
• maior desperdício e perda de corte,
• conflitos de instalação no local,
• Não conformidade em termos de qualidade ou segurança.

Se o perfil angular fizer parte de um conjunto estrutural, mesmo uma pequena discrepância dimensional pode alterar o comportamento da conexão e reduzir a confiabilidade durante a inspeção.

Quais são as dimensões de perfis de aço em L que são mostradas incorretamente com maior frequência?

Quando os desenhos técnicos apresentam erros no dimensionamento de cantoneiras de aço, o problema geralmente se resume a alguns padrões repetitivos. Essas são as verificações mais importantes para a revisão de engenharia, compras e controle de fabricação.

1. O comprimento da perna é presumido, não especificado claramente.

Muitos desenhos identificam o aço em ângulo apenas por uma dimensão genérica, sem confirmar se é um ângulo igual ou desigual. Por exemplo, uma equipe pode ler “L50x50x5”, enquanto outra interpreta um esboço semelhante como um ângulo genérico de 50 mm. Se a relação entre as abas não estiver clara, erros subsequentes são muito comuns.

Sempre confirme:

• se a seção transversal apresenta ângulos iguais ou desiguais,
• ambas as dimensões das pernas,
• Se as dimensões são nominais ou dimensões padrão reais.

2. A espessura é considerada a única dimensão determinante.

A espessura afeta a resistência, a soldagem e o peso, mas não conta toda a história. Em muitos desenhos, as equipes se concentram na espessura, negligenciando o raio da raiz e o formato da ponta. Isso se torna um problema quando o perfil angular precisa ficar perfeitamente encostado em outro componente ou encaixar em uma montagem compacta.

3. O raio da raiz e o raio da ponta são ignorados.

Essa é uma das principais razões pelas quais as peças fabricadas não se encaixam como esperado. O canto interno do aço em ângulo não é uma aresta perfeitamente reta de 90 graus. Ele possui um raio de curvatura criado durante a laminação. Se uma placa de base, reforço, suporte ou peça de apoio for projetada como se o canto fosse reto, podem ocorrer interferências.

Isso significa que o desenho pode parecer correto, mas a conexão fabricada pode exigir retificação, calços, redesenho ou modificação em campo.

4. A localização do furo foi dimensionada a partir da superfície de referência errada.

Para conexões angulares aparafusadas, o espaçamento dos furos deve levar em consideração a geometria real da aba e as regras de distância da borda. Às vezes, os desenhos dimensionam os furos a partir de um canto externo idealizado em vez de uma linha de referência prática. Isso pode gerar acúmulo de tolerâncias e desalinhamento durante a montagem.

5. Tolerância de comprimento e retilineidade são omitidas.

Muitos desenhos de aquisição mencionam as dimensões da seção transversal, mas pouco dizem sobre a tolerância de comprimento de corte, torção, curvatura ou retidão. Para trabalhos decorativos ou de baixa exigência, isso pode ser aceitável, mas para montagens estruturais ou produção automatizada, essa omissão gera disputas na inspeção.

6. Descompasso padrão entre projeto e fornecimento

Um engenheiro pode projetar de acordo com uma norma, enquanto um comprador pode optar por outra, com base na disponibilidade do mercado local. Se a substituição entre normas diferentes ocorrer sem revisão técnica, o perfil metálico entregue pode apresentar propriedades de seção transversal ou faixa de tolerância permitida diferentes.

Como verificar as dimensões corretamente antes de comprar ou fabricar

A maneira mais segura de usar perfis de aço em L é verificá-los em três níveis: lógica de desenho, dados padrão e critérios de aceitação física.

Comece com a lógica do desenho.

• Confirme se o ângulo é igual ou desigual.
• Verifique as dimensões e a espessura das pernas.
• Verifique se as posições dos furos, soldas e peças de acoplamento levam em consideração os raios.
• Certifique-se de que a orientação da seção esteja clara na montagem.

Em seguida, compare-o com a norma vigente.

Pergunte qual norma controla o material: ASTM, EN, JIS ou GB. Em seguida, verifique:

• dimensões nominais,
• tolerâncias permitidas,
• peso da seção,
• propriedades mecânicas,
• Requisitos de superfície ou revestimento.

Esta etapa é essencial para o fornecimento global. Um fornecedor pode oferecer um tamanho tecnicamente próximo, mas "próximo" nem sempre é aceitável para o projeto.

Por fim, defina o que a inspeção aceitará.

Antes da confirmação do pedido, estabeleça pontos de aceitação mensuráveis, tais como:

• tolerância de tamanho das pernas,
• tolerância de espessura,
• tolerância de comprimento,
• retidão e torção,
• condição da superfície,
• espessura do revestimento, se galvanizado.

Isso é especialmente importante para as equipes de compras e os gerentes de qualidade, pois muitas disputas ocorrem não devido à má qualidade do aço, mas sim devido a critérios de aceitação pouco claros.

O que compradores, engenheiros e gerentes de projeto devem verificar primeiro

Diferentes leitores se preocupam com diferentes riscos, mas as prioridades da primeira verificação costumam ser previsíveis.

Para engenheiros e avaliadores técnicos

Analise se o ângulo mostrado no desenho reflete a geometria real da seção transversal e as propriedades padrão reais. Se o projeto depender de conexões com encaixe preciso, inclua a folga do raio da raiz no detalhe.

Para compradores e equipes de compras

Não compare orçamentos apenas pelo preço por tonelada. Confirme a designação exata da seção, a norma, a condição do revestimento, as tolerâncias esperadas e se substituições são permitidas. Um orçamento mais barato pode ser baseado em uma norma diferente ou em um controle dimensional menos rigoroso.

Para gerentes de projeto

Preste atenção aos riscos de cronograma. Uma pequena discrepância de ângulo pode interromper a fabricação ou atrasar a instalação no local. O custo do retrabalho geralmente supera a economia obtida com uma terceirização rápida, porém mal controlada.

Para pessoal de qualidade e segurança

Verifique se o ângulo fornecido corresponde aos requisitos estruturais e às premissas dimensionais utilizadas na montagem. Se forem necessários ajustes em campo devido a dimensões incorretas, o risco de acidentes geralmente aumenta.

Como os erros dimensionais afetam o custo além do próprio aço angular

Um dos motivos pelos quais este assunto é tão importante é que dimensões incorretas de perfis de aço em L podem distorcer o custo total do projeto de maneiras que não são óbvias na fase de orçamento.

Por exemplo, se um detalhe de ângulo estiver incorreto, as equipes podem precisar de inserções de chapa adicionais, furos maiores, metal de solda extra ou ferragens de substituição. Isso também pode afetar as comparações com materiais relacionados. Um gerente de projeto que avalia chapas de aço para construção pode presumir que o custo das chapas é o principal fator de orçamento, enquanto os erros de encaixe relacionados aos ângulos, na verdade, geram o maior custo na obra. Da mesma forma, as equipes que comparam o custo do vergalhão de aço ou o preço do aço galvanizado podem não perceber que a ineficiência na fabricação está consumindo mais dinheiro do que as diferenças nos preços das matérias-primas.

Em projetos sensíveis à corrosão, a estratégia de revestimento adiciona uma camada extra de complexidade. Se o aço em ângulo interage com estruturas de içamento, aplicações marítimas, serviços públicos ou conjuntos expostos, os compradores frequentemente comparam diversos componentes galvanizados. Nesses casos, é útil escolher fornecedores que possam explicar claramente as classes de revestimento, o controle dimensional e o ambiente de serviço.

Para aplicações relacionadas a içamento, atividades marítimas, mineração, agricultura, guindastes, ferrovias, energia fotovoltaica ou perfuração, os compradores também podem considerar acessórios resistentes à corrosão, como cabos de aço galvanizado . As opções típicas incluem acabamentos simples, eletrogalvanizados e galvanizados a quente, com diâmetros de 1,0 mm a 22 mm e construções comuns como 6x7, 6x19 e 8x19S. Quando o nível de corrosão varia, os grupos de revestimento de zinco e a conformidade com normas como GB/T 20116-2008, DIN, EIPS, ISO 9001 e ABS podem fazer parte da mesma lógica de avaliação de fornecedores utilizada para componentes de aço estrutural.

Como reduzir o risco de fornecimento quando os desenhos estão incompletos

Desenhos incompletos são comuns, especialmente em fases iniciais de aquisição, consultas a distribuidores ou projetos que envolvem vários países. A melhor resposta não é adivinhar, mas sim criar uma breve lista de esclarecimentos técnicos antes de fazer o pedido.

Uma lista de verificação prática inclui:

• Tipo de seção: ângulo igual ou desigual,
• Descrição completa: ambas as pernas e espessura,
• grau do material,
• norma aplicável,
• comprimento e tolerância necessários,
• Acabamento da superfície: preto, com primer ou galvanizado.
• áreas críticas de ajuste afetadas pelo raio da raiz,
• Documentos de inspeção e requisitos de teste.

Para compradores e distribuidores de importação, esta etapa também facilita a comunicação com fabricantes estrangeiros. Um fornecedor competente de aço estrutural deve ser capaz de confirmar a conformidade com as normas, detalhes das seções, capacidade de produção e limites de personalização antes do início da produção.

Uma regra simples para ler desenhos de perfis de aço em L com mais segurança.

Se um desenho de cantoneira de aço parecer muito simples, provavelmente esconde uma decisão que ainda não foi tomada. Essa decisão oculta pode envolver a seleção de aço padrão, a tolerância de raio, a expectativa de tolerância ou a geometria da conexão. A regra mais segura é esta: nunca aprove, compre ou fabrique cantoneiras de aço com base apenas em um símbolo de seção esquemático e uma dimensão nominal.

Em vez disso, verifique as dimensões reais em relação à aplicação pretendida. Para usos rotineiros, isso pode levar apenas alguns minutos. Para trabalhos estruturais, de exportação ou de grande volume, pode evitar problemas dispendiosos posteriormente.

Conclusão

Os desenhos técnicos comuns frequentemente apresentam dimensões incorretas para perfis de aço em L, não por causa da complexidade da seção transversal, mas sim pela omissão de detalhes importantes para a produção. Os maiores erros geralmente envolvem dimensões de abas pouco claras, raios de curvatura da raiz ignorados, tolerâncias omitidas e incompatibilidades com as normas. Para engenheiros, compradores e gerentes de projeto, a melhor abordagem é verificar o desenho em relação a uma norma vigente e definir critérios de inspeção antes de fazer o pedido.

Essa simples etapa melhora o encaixe, reduz o risco de fornecimento, protege o cronograma e torna as comparações de custos mais significativas entre materiais relacionados e produtos galvanizados. Se o objetivo é reduzir as surpresas na fabricação e aquisição, a verificação dimensional não é uma verificação trivial. É uma das verificações de maior valor em todo o processo de compra de aço.
