Por que a Compatibilidade do Canal de Metal é Importante nos Sistemas Modernos de Estruturação

Selecionar o canal de metal correto para estruturas de construção é crucial para a integridade estrutural, velocidade e eficiência de custos—especialmente ao integrar com sistemas de estruturação de aço leve ou ancoragens de concreto. Como um exportador confiável de aço em forma de H para o Oriente Médio e fabricante ISO-certificado de vigas H, a Hongteng Fengda oferece soluções de engenharia de precisão, incluindo design leve de vigas Z para montagem de painéis solares, cantoneiras de aço para aplicações de soldagem e perfis de instalação rápida de vigas de aço. Seja para suporte estrutural com vigas H, soluções econômicas de vigas de aço ou arame de aço doce para cercas, nossos produtos prontos para exportação atendem aos padrões ASTM, EN, JIS e GB—respaldados por suprimento estável e experiência em projetos globais.

Em ambientes de construção de alta velocidade—particularmente na América do Norte, Europa e Oriente Médio—especificações de canal desalinhadas podem atrasar a fixação de ancoragens, comprometer a transferência de carga e causar retrabalhos custosos. Por exemplo, um canal C de 3 polegadas com espessura de alma de 1/8 polegada pode não aceitar ancoragens de cunha padrão classificadas para capacidade de tração de 5.000 libras em concreto de 4.000 psi, a menos que a geometria do flange e o espaçamento dos furos correspondam precisamente às zonas de expansão da ancoragem.

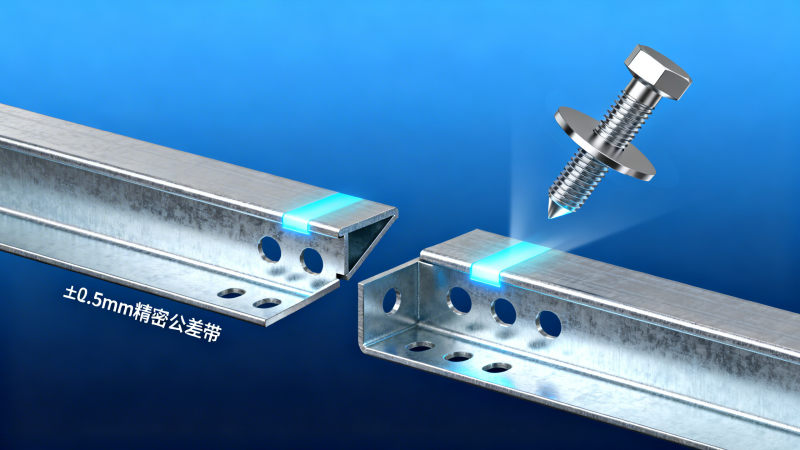

A série de canais de aço conformados a frio da Hongteng Fengda passa por validação dimensional contra as tolerâncias ANSI/AISC 360 e EN 1993-1-3—garantindo consistência de largura de ±0,5 mm e repetibilidade de comprimento de ±1,0 mm em lotes de produção de 3.000 a 12.000 mm. Esse nível de controle suporta diretamente a montagem just-in-time e minimiza ajustes no campo.

Compatibilidade com Estruturação de Aço Leve (LGS): Lógica Dimensional e de Conexão

A estruturação de aço leve depende do encaixe preciso entre canais, montantes e trilhos. Uma incompatibilidade na profundidade nominal (por exemplo, usar um canal de 2,5” de profundidade com montantes LGS de 3,5”) cria um desalinhamento vertical que excede o limite máximo de 1,5 mm de folga permitido pela Seção D3.2 da AISI S240. A Hongteng Fengda oferece perfis de canal compatíveis com LGS—incluindo profundidades de 2,5”, 3” e 4”—com padrões de furos pré-perfurados espaçados em 16” e 24” no centro para alinhar com os layouts padrão de montantes.

A largura do flange é igualmente crítica: muito estreita (< 1,5”), e os parafusos de fixação lateral podem arrancar; muito larga (> 2,25”), e os painéis de parede adjacentes não conseguem alcançar junções niveladas. Nossos canais projetados mantêm larguras de flange entre 1,75” e 2,0”, otimizados tanto para retenção de parafusos auto-perfurantes quanto para continuidade do acabamento de drywall.

Abaixo está uma comparação das configurações comuns de canais usados em cenários híbridos de ancoragem LGS-concreto:

Esta tabela confirma que a profundidade e a espessura do canal governam diretamente a seleção da ancoragem—não apenas o grau do material. Para projetos que exigem resistência à corrosão em zonas costeiras ou industriais, recomendamos emparelhar nossos canais galvanizados a quente (revestimento ASTM A123 ≥ 3,9 mils) com fixadores inoxidáveis—e onde há interfaces de tubulação em serviço úmido, tubo de aço inoxidável 304 oferece compatibilidade perfeita devido ao seu coeficiente de expansão térmica idêntico (17,2 µm/m·°C) ao aço carbono estrutural.

Integração de Ancoragem de Concreto: Mapeamento de Tolerância e Verificação do Caminho de Carga

Ancorar canais de metal em concreto exige verificação em três aspectos: ajuste mecânico (diâmetro da ancoragem vs. largura do slot do canal), profundidade de embutimento (mínimo 10× o diâmetro da ancoragem no concreto base) e alinhamento do caminho de carga (centroide do canal dentro de 15 mm do eixo da ancoragem). Falha em qualquer um desses aspectos reduz a capacidade efetiva em até 40%—segundo cálculos do Anexo D do ACI 318-19.

Os canais de aço da Hongteng Fengda incluem opcionalmente buchas de ancoragem instaladas na fábrica—soldadas previamente nos flanges em intervalos exatos de 300 mm e 600 mm—para eliminar erros de perfuração no campo e reduzir o tempo de instalação da ancoragem em 35%. Essas buchas aceitam hastes roscadas padrão M12–M20 e estão em conformidade com as tolerâncias de parafusos pré-tensionados EN 14399-4.

Também oferecemos suporte de engenharia gratuito para modelagem de caminho de carga: os clientes compartilham seu cronograma de ancoragem (tipo, tamanho, espaçamento, resistência do concreto), e nossa equipe técnica envia esboços carimbados mostrando a espessura necessária do canal, tamanho mínimo da perna de solda (≥ 4 mm de filete) e dimensões recomendadas da placa de apoio—tudo dentro de 48 horas úteis.

Matriz de Decisão de Aquisição: 6 Critérios-Chave de Seleção

Ao adquirir canais de metal para ancoragem integrada à estruturação, os profissionais de compras devem avaliar além do preço por tonelada. Aqui estão seis critérios não negociáveis respaldados por dados de projetos reais de mais de 28 clientes internacionais:

• Repetibilidade Dimensional: ≤ ±0,6 mm de tolerância de largura em todo o comprimento da bobina (verificado via amostragem com micrômetro a laser)
• Uniformidade do Revestimento de Zinco: ≥ 275 g/m² por ASTM A653, sem áreas descobertas nos cantos dos flanges
• Precisão do Slot de Ancoragem: Furos pré-perfurados com precisão posicional de ±0,3 mm em relação à linha central
• Relatórios de Teste de Fábrica (MTRs): Rastreabilidade completa do número de lote, composição química e limite de escoamento à tração (mín. 345 MPa)
• Prontidão Logística: Comprimentos padrão de 6 m embalados em lotes à prova de mar (máx. 2,5 toneladas/lote) para entrega direta no local
• Conformidade Documental: Certificação EN 10204 3.1 incluída em cada remessa

Para projetos com prazos apertados, nosso tempo de entrega padrão é de 12–18 dias da confirmação do PO até o porto FOB de Xangai—menor que a média do setor de 22–30 dias—graças às linhas de produção em turnos duplos e estoque de matéria-prima pré-inspecionado.

FAQ: Perguntas Críticas de Engenheiros e Equipes de Compras

Como posso verificar se um perfil de canal atende ao ASTM A1003 Classe 100 para uso em LGS?

Solicite relatórios de teste de fábrica mostrando resistência à tração ≥ 485 MPa, limite de escoamento ≥ 345 MPa e alongamento ≥ 22% em comprimento de calibre de 50 mm. A Hongteng Fengda fornece documentação completa de conformidade ASTM A1003 com cada pedido—sem exceções.

Qual é a resistência mínima do concreto necessária para ancoragem confiável de canais?

Para ancoragens de cunha padrão, a resistência à compressão do concreto deve ser ≥ 25 MPa (3.600 psi) no momento da instalação. Para ancoragens adesivas pós-instaladas, ≥ 20 MPa é aceitável—mas apenas com testes de resistência de adesão verificados conforme o Anexo C da ETAG 001.

Seus canais podem ser dobrados no local sem trincar?

Sim—nossos canais conformados a frio apresentam equivalente de carbono controlado (CEV ≤ 0,38%) e são certificados para dobra a frio até 90° em torno de um mandril 4×D (onde D = profundidade do canal) sem rachaduras nos flanges.

Parceria com Confiança: Suporte de Engenharia, Entrega Global, Confiabilidade Comprovada

Escolher o canal de metal certo não é apenas sobre dimensões—é sobre confiança na adesão às especificações, consistência entre lotes e colaboração ágil de engenharia. A Hongteng Fengda atende mais de 140 clientes ativos em 32 países, entregando mais de 120.000 toneladas métricas de aço estrutural anualmente, com uma taxa documentada de 99,4% de entregas no prazo desde o primeiro trimestre de 2022.

Seja para especificar canais para moradias modulares em Dubai, escolas resistentes a terremotos na Califórnia ou centros logísticos pré-fabricados na Polônia—nós fornecemos não apenas aço, mas inteligência integrada de estruturação. Todos os produtos são fabricados em instalações certificadas ISO 9001:2015, com inspeções de terceiros disponíveis mediante solicitação.
