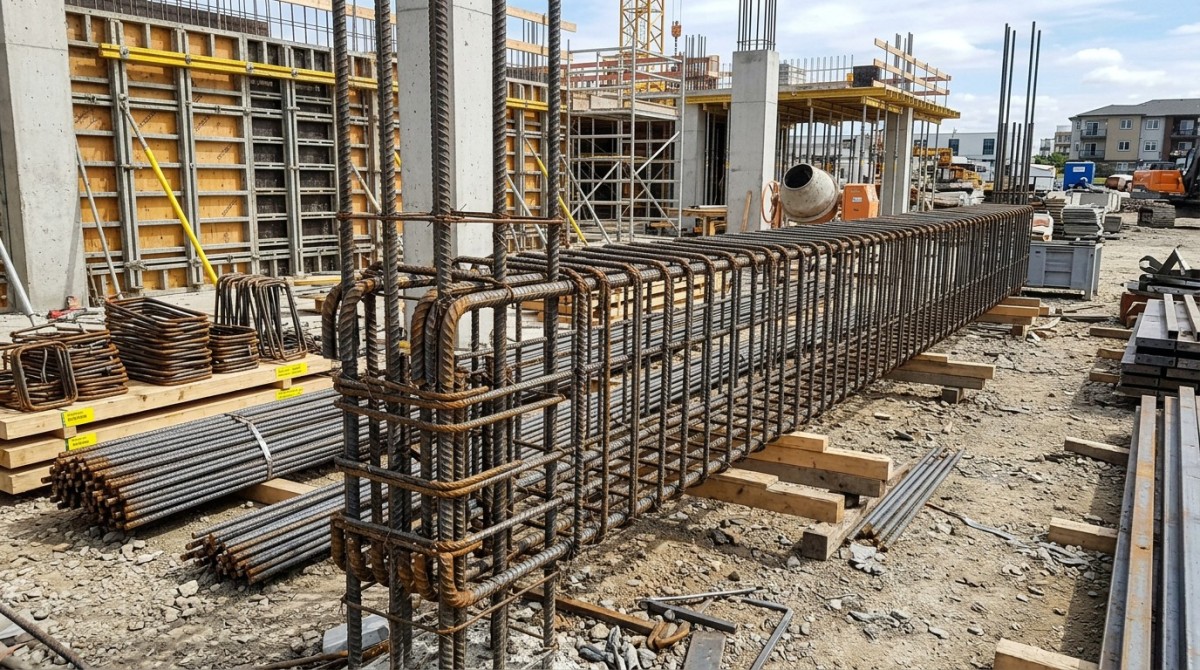

Em obras de concreto armado, a armadura para vigas é um pequeno detalhe que pode gerar grandes atrasos, riscos de segurança e retrabalho caro no canteiro quando é tratada incorretamente. Para engenheiros, empreiteiros, compradores e gerentes de projeto, compreender o layout da armadura de vigas, a seleção de barras e a conformidade é essencial para manter a qualidade da construção, os cronogramas e os orçamentos sob controle.

A questão central por trás da maioria dos problemas de armadura de vigas geralmente não é a falta de aço, mas a falta de coordenação entre a intenção do projeto, a precisão da fabricação e a execução no canteiro. Quando os diâmetros das barras, os comprimentos de ancoragem, o espaçamento dos estribos, as posições de emenda por transpasse ou as zonas de congestionamento são mal compreendidos, as equipes muitas vezes descobrem o problema somente depois que a fôrma está montada ou quando a concretagem está prestes a começar. Nesse momento, o retrabalho se torna caro. A forma mais rápida de evitar isso é tratar a armadura de vigas como um ponto de controle logo no início da aquisição, do detalhamento, da inspeção e da instalação.

Por que a armadura para vigas com tanta frequência leva a retrabalho no canteiro?

A armadura de vigas está na interseção entre o projeto estrutural, o manuseio na oficina e a instalação em campo. É por isso que até mesmo pequenos erros podem se agravar rapidamente. As razões comuns incluem:

• Lacunas na interpretação dos desenhos: As equipes de obra podem interpretar incorretamente as barras superiores, barras inferiores, barras adicionais nos apoios ou os requisitos de armadura de torção.
• Congestionamento de barras: Vigas conectadas a pilares, lajes e paredes frequentemente criam espaço limitado para o posicionamento adequado das barras e o cobrimento de concreto.
• Corte ou dobra incorretos: Barras fabricadas que não correspondem às tabelas de dobra podem atrasar a instalação.
• Emenda por transpasse ou ancoragem inadequada: As barras podem ser cortadas muito curtas ou posicionadas na zona errada.
• Alterações tardias de projeto: Cargas revisadas, localizações de aberturas ou condições de apoio podem forçar mudanças na armadura de vigas depois que os materiais chegam ao canteiro.
• Controle de inspeção fraco: Os problemas são descobertos tarde demais, muitas vezes logo antes da concretagem.

Para gerentes de projeto e equipes comerciais, esses erros não permanecem técnicos por muito tempo. Eles afetam a eficiência da mão de obra, os cronogramas de concretagem, o tempo de guindaste, a coordenação de subcontratados e até mesmo a gestão de reivindicações.

O que engenheiros, empreiteiros e compradores precisam verificar primeiro?

Se o objetivo é evitar retrabalho, a pergunta mais importante é simples:O arranjo da armadura é prático para ser construído exatamente como foi projetado? Uma viga pode estar estruturalmente correta no papel, mas ser difícil de executar no canteiro. Antes da fabricação ou da instalação, as equipes devem revisar o seguinte:

1. Diâmetro e quantidade das barras: Confirmar que as barras especificadas cabem dentro da largura da viga, mantendo o espaçamento exigido e o cobrimento de concreto.
2. Detalhamento da zona de apoio: Verificar a armadura superior sobre os apoios, a ancoragem em pilares ou paredes e os requisitos de confinamento.
3. Espaçamento dos estribos: Verificar o espaçamento mais fechado próximo aos apoios e quaisquer requisitos de detalhamento sísmico.
4. Localização das emendas por transpasse: Garantir que as emendas sejam posicionadas em zonas permitidas, e não em áreas de tensão máxima, a menos que isso seja especificamente permitido.
5. Aberturas e itens embutidos: Luvas de MEP, insertos e placas embutidas frequentemente interferem nas barras da viga.
6. Construtibilidade: Confirmar que os trabalhadores realmente conseguem posicionar, amarrar e inspecionar a armadura antes da concretagem.

Para as equipes de compras e de QA, essa revisão deve ocorrer antes da fabricação em massa e da entrega. Detectar uma inconsistência na tabela de dobra de barras pode evitar erros repetidos em dezenas ou centenas de vigas.

Quais detalhes da armadura de vigas criam o maior risco no canteiro?

Alguns detalhes de armadura de vigas têm muito mais probabilidade do que outros de provocar atrasos ou relatórios de não conformidade. Eles merecem atenção especial:

1. Comprimento de ancoragem nos apoios

Comprimento de desenvolvimento insuficiente é um defeito oculto frequente. Mesmo que a gaiola da viga pareça completa, uma ancoragem inadequada pode comprometer o desempenho estrutural. Isso é especialmente crítico onde as vigas se conectam a pilares, paredes profundas ou nós fortemente armados.

2. Congestionamento nas ligações viga-pilar

Quando barras longitudinais, estribos, armadura de laje, estribos de pilares e peças embutidas se encontram em uma única área, a instalação se torna difícil. O risco de fluxo inadequado do concreto e de ninhos de brita aumenta se o espaçamento for muito apertado.

3. Estribos com espaçamento incorreto ou orientação errada dos ganchos

Os estribos muitas vezes são tratados como itens rotineiros, mas erros aqui são comuns. Espaçamento incorreto próximo aos apoios, dobras erradas dos ganchos ou falta de estribos fechados podem levar a problemas tanto de segurança quanto de inspeção.

4. Posicionamento incorreto das barras superiores e inferiores

Em vigas contínuas, as barras superiores sobre os apoios e as barras inferiores no meio do vão desempenham funções estruturais diferentes. Invertê-las ou posicioná-las incorretamente pode ser grave.

5. Revisões não coordenadas

Atualizações de projeto que não são transmitidas claramente para as equipes de fabricação, compras e obra podem resultar na instalação de versões mistas de armadura.

Como as equipes podem reduzir erros na armadura de vigas antes do início da construção?

O melhor método de prevenção é a coordenação antecipada, não a correção tardia. Um processo prático de controle geralmente inclui:

• Reunião de revisão de projeto: Reunir pessoal estrutural, de obra, de QA e de compras para as zonas críticas das vigas.
• Verificação da tabela de dobra de barras: Conferir quantidades, formas, comprimentos e status de revisão.
• Revisão de instalação de amostra: Em projetos repetitivos, inspecionar primeiro uma viga típica antes da instalação em escala total.
• Revisão de interferências: Coordenar a armadura de vigas com barras de laje, pilares, passagens de MEP e embutidos.
• Checklist de inspeção pré-concretagem: Incluir blocos de cobrimento, espaçamento, transpasse, espaçamento dos estribos, limpeza e estabilidade dos apoios.

Esse tipo de controle é importante não apenas para vigas de concreto armado, mas também para projetos estruturais mistos em que estruturas de aço e elementos de concreto interagem. Em projetos industriais e de edificações, as equipes frequentemente precisam de elementos estruturais confiáveis para estruturas secundárias, suportes ou sistemas de parede juntamente com obras de concreto armado. Nesses casos, produtos como Viga Canal C podem ser usados em edifícios de estrutura metálica ou em aplicações da indústria mecânica leve, especialmente onde são necessários enquadramento leve, vigas de parede, terças ou componentes de aço processados sob medida. A escolha de materiais certificados com normas claras, tolerâncias e opções de processamento ajuda a reduzir o risco de coordenação em todo o projeto.

O que compradores e tomadores de decisão devem avaliar ao adquirir materiais estruturais relacionados?

Para compradores, avaliadores técnicos e tomadores de decisão comerciais, a preocupação é mais ampla do que o preço unitário. O retrabalho causado por controle dimensional deficiente, qualidade inconsistente do material ou prazo de entrega pouco confiável pode custar muito mais do que o valor original da compra. As principais verificações de sourcing incluem:

• Conformidade com normas: Confirmar compatibilidade com ASTM, EN, JIS, GB ou requisitos específicos do projeto.
• Capacidade de fabricação: Verificar se o fornecedor consegue manter tolerâncias estáveis e consistência no processamento.
• Tratamento superficial e durabilidade: Para componentes de aço, acabamentos galvanizados ou revestidos podem ser necessários dependendo do ambiente.
• Suporte de processamento: Avaliar se serviços de dobra, soldagem, puncionamento e corte estão disponíveis quando necessário.
• Certificação e inspeção: Suporte a CE, SGS, BV, ISO e inspeção de terceiros pode aumentar a confiança na aquisição.
• Confiabilidade da entrega: A estabilidade do prazo de entrega é essencial quando os trabalhos de armadura e a instalação estrutural são sensíveis ao cronograma.

Por exemplo, se um projeto também exigir perfis de aço conformados a frio ou laminados a quente para vigas de parede, terças ou estruturas de suporte de máquinas, um produto como Viga Canal C pode oferecer flexibilidade em espessura, comprimento, acabamento e processamento adicional. Isso se torna particularmente útil quando as equipes do projeto querem simplificar o fornecimento a partir de um fabricante que possa atender tanto ao fornecimento padrão quanto ao personalizado de aço estrutural.

Como as equipes de QA e de obra sabem que a armadura da viga está pronta para o concreto?

Antes da concretagem, os supervisores de QA e de obra não devem confiar apenas na impressão visual. Uma gaiola de armadura de viga pode parecer completa, mas ainda assim falhar em verificações importantes. Uma revisão prática de aceitação deve confirmar:

• Classe e diâmetro corretos das barras
• Número correto de barras superiores, inferiores e adicionais
• Cobrimento livre exigido mantido
• Estribos instalados no espaçamento especificado
• Emendas por transpasse e comprimentos de ancoragem conforme detalhado
• Nenhum corte, deslocamento ou omissão não autorizados
• Armadura limpa, livre de detritos excessivos ou ferrugem solta onde proibido pela especificação
• Suporte adequado para evitar movimentação durante a concretagem

Onde o congestionamento for severo, as equipes também devem avaliar se o concreto pode ser lançado e adensado adequadamente. Caso contrário, o problema deve ser resolvido antes da concretagem, e não após a retirada das fôrmas.

Qual é o custo real de errar na armadura de vigas?

O custo direto de substituir ou ajustar a armadura pode parecer administrável, mas o impacto total geralmente é muito maior. O retrabalho pode desencadear:

• Atrasos na concretagem
• Mão de obra e supervisão adicionais
• Interrupção do cronograma entre as atividades subsequentes
• Maior tempo de inspeção e aprovação
• Desperdício de material
• Potencial não conformidade estrutural
• Disputas comerciais e danos à reputação

Para empreiteiros e proprietários, a lição é clara: a armadura de vigas deve ser tratada como um ponto de verificação de qualidade de alto valor, e não como um item de instalação rotineiro.

Conclusão: o pequeno detalhe da viga que protege qualidade, prazo e orçamento

A armadura para vigas é frequentemente o ponto em que a teoria de projeto encontra a realidade do canteiro. É por isso que ela causa tanto retrabalho evitável. A abordagem mais eficaz é revisão antecipada, detalhamento claro, inspeção disciplinada e coordenação confiável de materiais. Os engenheiros precisam de layouts executáveis, as equipes de obra precisam de orientação clara sobre dobra e posicionamento, os compradores precisam de fornecimento confiável e os gerentes precisam de visibilidade dos riscos antes do início da instalação.

Quando esses controles estão em vigor, a armadura de vigas deixa de ser uma área oculta de problemas e passa a ser uma parte gerenciável da execução do projeto. Em termos práticos, isso significa menos atrasos, estruturas mais seguras, melhor controle de custos e maior confiança de todas as partes interessadas envolvidas.
