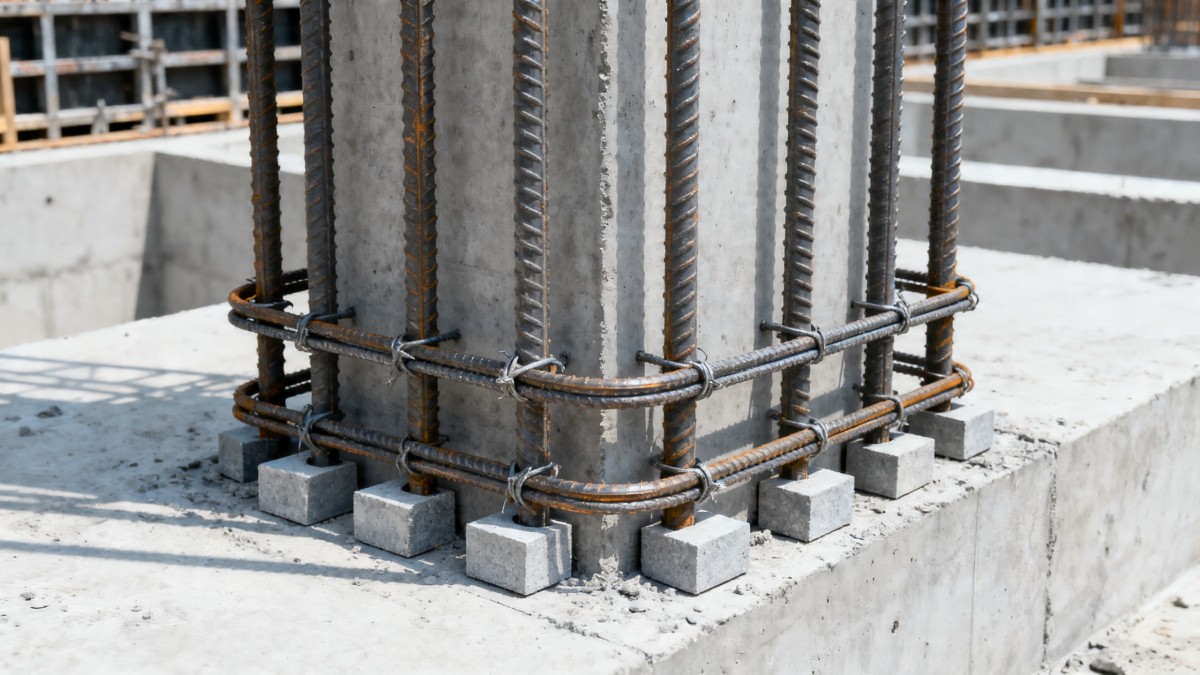

Ao projetar elementos de concreto armado, a armadura para coluna não é apenas um detalhe—ela afeta diretamente a transferência de carga, a estabilidade e a segurança de longo prazo. Em comparação com a armadura para aplicações em vigas, o posicionamento das barras na coluna exige um controle mais rigoroso de espaçamento, cobrimento e alinhamento. Para engenheiros, compradores e equipes de projeto, entender por que o posicionamento é importante pode reduzir os riscos de construção, melhorar a conformidade e favorecer um melhor desempenho estrutural.

Nas cadeias de suprimentos de aço e construção, esse tema também importa além dos desenhos de projeto. Os empreiteiros precisam de qualidade de instalação previsível, as equipes de compras precisam de materiais que correspondam às especificações, e os gerentes de qualidade precisam de pontos práticos de inspeção que possam ser verificados no local. Em projetos que envolvem edifícios industriais, infraestrutura, estruturas comerciais ou componentes pré-fabricados, um layout inadequado da armadura de coluna pode levar a retrabalho dispendioso, atrasos de 3–10 dias e maiores riscos de conformidade durante a inspeção.

Para compradores globais que trabalham com aço estrutural e materiais de construção relacionados, espera-se que um fornecedor confiável faça mais do que apenas enviar produtos. A Hongteng Fengda, fabricante e exportadora de aço estrutural da China, apoia projetos internacionais com produção estável, controle de qualidade baseado em normas e soluções de aço personalizadas alinhadas aos requisitos ASTM, EN, JIS e GB. Essa disciplina do lado do fornecimento é especialmente relevante quando os projetos dependem de consistência dimensional, coordenação de instalação e documentação rigorosa de qualidade.

Por Que o Posicionamento da Armadura de Coluna Tem um Impacto Estrutural Maior

Uma coluna suporta principalmente carga axial, mas em edifícios reais também resiste à flexão, ao cisalhamento e aos efeitos de segunda ordem causados por carregamento excêntrico e movimento do pórtico. Isso significa que a armadura para trabalhos em coluna deve ser posicionada com uma disciplina muito mais rigorosa do que muitas equipes de obra inicialmente esperam. Mesmo um deslocamento de 10–20 mm na localização da barra pode reduzir o cobrimento efetivo, afetar a eficiência do confinamento ou criar congestionamento que interfere na compactação do concreto.

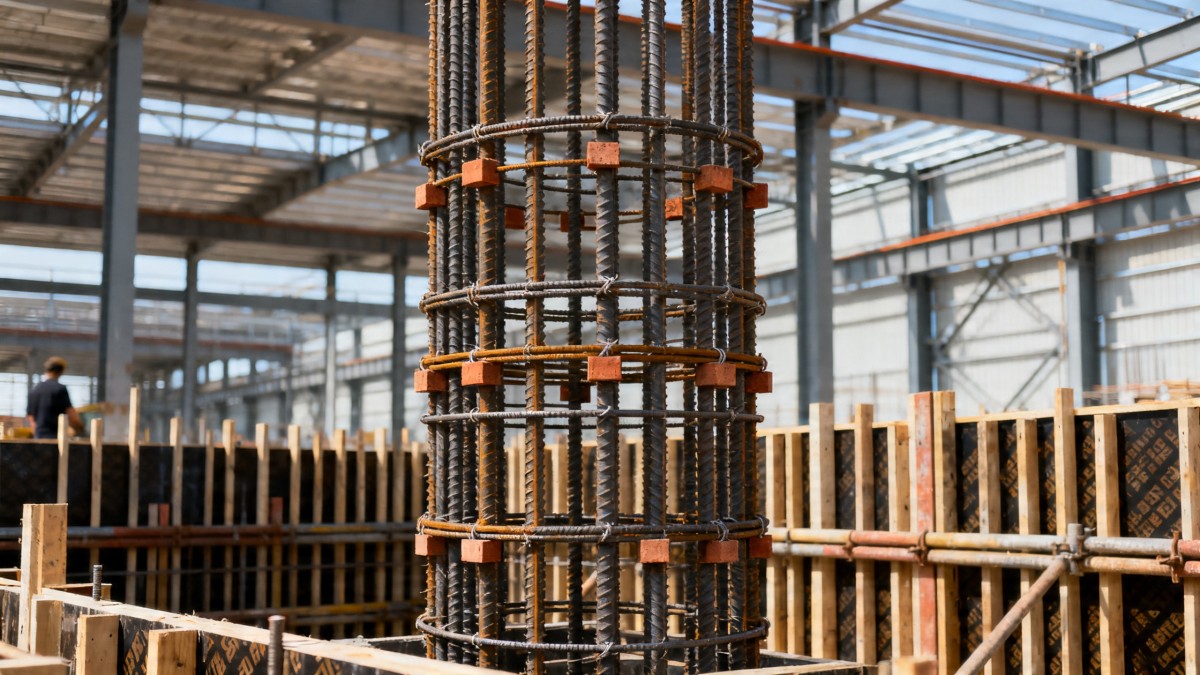

Ao contrário da armadura de vigas, em que as barras geralmente são dispostas principalmente para resistir às zonas de tração, as barras da coluna devem funcionar como uma gaiola equilibrada. As barras verticais, os estribos, as zonas de emenda por transpasse e o espaçamento livre contribuem para a forma como o elemento lida com compressão e restrição lateral. Se a gaiola de barras estiver desalinhada, a coluna ainda poderá ser concretada, mas seu desempenho real pode se desviar da intenção de projeto de maneiras difíceis de perceber após o lançamento do concreto.

Para avaliadores técnicos e gerentes de projeto, três fatores normalmente controlam o desempenho de forma mais direta: cobrimento do concreto, espaçamento livre entre barras e confinamento por estribos. A prática típica de projeto pode exigir cobrimento na faixa de 25–40 mm, dependendo das condições de exposição, enquanto o espaçamento deve permitir o fluxo adequado do concreto ao redor da gaiola de aço. Se o espaçamento ficar muito apertado, o risco de bicheiras aumenta, especialmente em nós congestionados ou em colunas de transferência com muita armadura.

Principais Diferenças Entre a Armadura de Coluna e de Viga

A diferença não está apenas na orientação. Em vigas, a armadura geralmente segue os caminhos de tração previstos e os requisitos de ancoragem. Em colunas, o layout da armadura afeta a rigidez, a resistência à flambagem das barras longitudinais e o confinamento do núcleo de concreto. É por isso que as inspeções frequentemente se concentram na geometria da gaiola antes da concretagem, e não apenas no diâmetro e na quantidade das barras.

• As colunas dependem de uma distribuição simétrica ou quase simétrica das barras para manter uma transferência de carga equilibrada.
• O espaçamento dos estribos, frequentemente mais fechado perto dos nós ou zonas de extremidade, controla a restrição das barras e o confinamento sob tensão.
• Barras mal posicionadas podem reduzir o cobrimento livre e aumentar o risco de corrosão ao longo de uma vida útil de 20–50 anos.
• Gaiolas congestionadas podem desacelerar a instalação, aumentar as horas de mão de obra e reduzir a qualidade do lançamento do concreto.

Para equipes de compras e execução em obra, essas diferenças significam que “quantidade correta entregue” não é suficiente. Consistência dimensional, precisão de dobra e embalagem que proteja a armadura fabricada durante o transporte também fazem parte da garantia da qualidade.

A tabela abaixo destaca como os erros de posicionamento normalmente afetam o comportamento estrutural, os resultados da inspeção e a execução do projeto.

A conclusão prática é direta: a qualidade do posicionamento muda a forma como a coluna se comporta, não apenas como ela aparece em um desenho. É por isso que a revisão técnica, a precisão de fabricação e a inspeção em campo devem ser tratadas como um processo contínuo de controle, e não como tarefas separadas.

Regras Críticas de Posicionamento que Engenheiros e Equipes de Obra Não Devem Ignorar

A maioria dos problemas de armadura de coluna vem de falhas de execução, e não de conceitos de projeto. As barras podem ser cortadas corretamente, mas as gaiolas ainda podem falhar na inspeção se as zonas de transpasse estiverem mal posicionadas, os estribos não forem fechados adequadamente ou os espaçadores estiverem ausentes. Em muitos projetos, uma inspeção antes da concretagem de 20–30 minutos por grupo de colunas pode evitar retrabalho que, de outra forma, afetaria o tempo do guindaste, a sequência da mão de obra e o planejamento do lançamento do concreto.

Para usuários e operadores no local, quatro controles são especialmente importantes: verificar o diâmetro das barras, confirmar o alinhamento do eixo central, checar blocos de cobrimento ou espaçadores e medir o espaçamento dos estribos nas zonas críticas. Em aplicações sísmicas ou de alta carga, o confinamento perto dos nós viga-coluna pode ser significativamente mais fechado do que na região de meia altura, portanto usar uma única regra de espaçamento ao longo de toda a coluna é um erro comum.

Outra questão frequentemente negligenciada é a localização da emenda por transpasse. Quando muitas emendas ficam concentradas em uma única zona, o congestionamento local do aço aumenta e a qualidade da construção cai. Os documentos de projeto frequentemente definem emendas escalonadas ou regiões restritas para emendas por esse motivo. Compradores e coordenadores de projeto devem, portanto, verificar não apenas a classe e o tamanho das barras, mas também se a fabricação em oficina apoia a sequência de instalação pretendida.

Uma Lista de Verificação de Campo com 5 Pontos

1. Meça o cobrimento em pelo menos 4 faces da gaiola antes do fechamento da fôrma.
2. Verifique o espaçamento das barras verticais em relação aos desenhos com metas de tolerância como ±5 mm a ±10 mm, quando aplicável.
3. Confirme a orientação dos ganchos dos estribos e os detalhes de fechamento nos cantos e nas barras intermediárias.
4. Revise o comprimento e a localização da emenda por transpasse antes de programar a entrega do concreto.
5. Inspecione a verticalidade e a fixação temporária para evitar movimentação durante a concretagem e a vibração.

Essas etapas são simples, mas afetam diretamente a qualidade de aceitação. Para grandes projetos industriais ou comerciais, padronizar essa lista de verificação em 3 etapas do projeto—fabricação, pré-instalação e pré-concretagem—normalmente melhora a consistência mais do que depender apenas de inspeções visuais.

Compatibilidade de Materiais e Acessórios

Embora as barras de reforço em aço carbono sejam o material principal na maioria das colunas de concreto, materiais de apoio compatíveis também são usados em ambientes de processamento, áreas arquitetônicas e estruturas relacionadas a equipamentos. Por exemplo, a chapa de aço inoxidável pode ser especificada para fabricação auxiliar, painéis de proteção, suportes de revestimento ou detalhes industriais sensíveis à corrosão. Nesses casos,Chapa de Aço Inoxidável 304 é frequentemente selecionada por sua resistência equilibrada à corrosão, resistência mecânica adequada e ampla conformidade com normas.

As referências técnicas típicas para esse material incluem resistência à tração de ≥520 MPa, limite de escoamento de ≥275 MPa, alongamento de cerca de 55–60%, dureza de ≤183HB ou ≤100HRB e módulo de elasticidade em torno de 193 GPa. A espessura disponível normalmente varia de 0.3 mm a 200 mm, com larguras padrão como 1000 mm, 1219 mm, 1500 mm e 2000 mm. Acabamentos como 2B, BA, NO.1 e HL ajudam a atender diferentes requisitos industriais ou arquitetônicos.

Para as equipes de compras, o valor não está em o aço inoxidável substituir a armadura em colunas de concreto padrão, mas em a combinação correta de produtos de aço apoiar o sistema mais amplo do projeto. Isso é particularmente relevante na indústria alimentícia, em plantas químicas, equipamentos de transporte e outras instalações onde tanto estruturas de concreto armado quanto componentes de aço resistentes à corrosão são usados em um mesmo pacote de projeto.

Riscos Comuns de Falha Causados pelo Mau Posicionamento das Barras de Coluna

Erros na armadura de colunas raramente falham todos de uma vez. Com mais frequência, eles enfraquecem a margem de segurança, reduzem a durabilidade ou criam defeitos ocultos que aparecem depois como fissuração, desplacamento ou resultados ruins de inspeção. Para o pessoal de controle de qualidade e os gerentes de segurança, o ponto principal é identificar quais erros são cosméticos e quais afetam diretamente o comportamento estrutural. Cobrimento incorreto, geometria da gaiola deslocada e confinamento inadequado por estribos pertencem à segunda categoria.

Um grande risco é a consolidação insuficiente do concreto devido ao congestionamento da armadura. Se o espaçamento livre não permitir que o agregado e a nata passem de forma eficaz, podem se formar vazios ao redor das barras. Em colunas com muita armadura, especialmente nos nós viga-coluna, isso pode levar a uma fraqueza local difícil de reparar sem demolição ou reforço com encamisamento. O impacto no custo pode ser várias vezes maior do que o esforço original de inspeção preventiva.

Outro risco é a corrosão de longo prazo. Se o cobrimento especificado for reduzido em 10 mm ou mais em ambientes expostos, umidade e agentes agressivos podem alcançar o aço mais cedo. Embora o efeito exato na vida útil dependa do clima e da qualidade do concreto, a mensagem prática é clara: pequenos desvios de posicionamento podem se traduzir em grande exposição à manutenção ao longo de 10, 20 ou 30 anos.

Matriz de Risco para Equipes de Projeto

A tabela abaixo ajuda as equipes técnicas e comerciais a priorizar quais problemas exigem correção imediata antes da concretagem.

Essa matriz também é útil para revisores de compras. Se um fornecedor fornecer barras com precisão de dobra inconsistente, identificação pouco clara ou embalagem que permita deformação durante o transporte, o risco no canteiro aumenta antes mesmo de a instalação começar. Portanto, um bom fornecimento apoia um bom posicionamento.

Mal-entendidos Frequentes

• Supor que passar em uma verificação de quantidade significa que a gaiola de armadura é aceitável.
• Tratar o posicionamento das barras de coluna e de viga como tarefas de execução intercambiáveis.
• Ignorar deformações relacionadas ao transporte em gaiolas pré-fabricadas ou pré-amarradas.
• Concentrar-se apenas na classe do aço enquanto se negligenciam espaçamento, cobrimento e precisão de ajuste.

Para distribuidores, agentes e proprietários de projeto, entender esses padrões de falha melhora a comunicação com fabricantes, supervisores de obra e inspetores terceirizados. Também reduz disputas relacionadas à responsabilidade após a descoberta de uma não conformidade.

Como Compradores e Gerentes de Projeto Podem Avaliar o Fornecimento de Aço quanto à Precisão da Armadura

Nas compras B2B para construção, a conformidade do material é apenas uma parte da decisão. Um pacote de fornecimento relacionado à armadura também deve ser avaliado quanto à repetibilidade dimensional, rastreabilidade, capacidade de produção e velocidade de resposta quando os desenhos mudam. Para projetos multinacionais, isso é especialmente importante porque revisões de projeto podem afetar listas de barras, comprimentos de corte ou a sequência de entrega em lotes com apenas 7–14 dias de aviso.

A Hongteng Fengda apoia compradores globais da construção e da indústria com produtos de aço estrutural, processamento personalizado e controle de qualidade baseado em normas dentro das estruturas ASTM, EN, JIS e GB. Embora o artigo se concentre no posicionamento da armadura para coluna, a lição mais ampla de compras é que projetos bem-sucedidos dependem de parceiros de fornecimento que entendam tanto as normas de materiais quanto as realidades de execução. Prazo de entrega estável, dimensões consistentes e documentação pronta para exportação reduzem o risco de coordenação a jusante.

Para tomadores de decisão empresariais e aprovadores financeiros, o fornecedor certo nem sempre é o que oferece o menor preço unitário. Uma cotação mais baixa pode se tornar mais cara se levar a atrasos no local, inspeções repetidas ou sucata evitável. Avaliar o custo total da qualidade muitas vezes exige observar quatro dimensões em conjunto: conformidade, confiabilidade da entrega, consistência de fabricação e eficiência de comunicação.

Tabela de Avaliação de Compras

A tabela a seguir pode ser usada como uma referência prática de triagem durante a comparação de fornecedores ou a revisão interna de aprovação.

Esse tipo de avaliação ajuda distribuidores, empreiteiros e proprietários a comparar fornecedores com base no valor operacional, e não apenas no preço por tonelada. É particularmente útil quando o projeto inclui uma combinação de aço estrutural, perfis fabricados e componentes personalizados que devem chegar na sequência correta de instalação.

Etapas Recomendadas de Decisão

1. Confirme as normas de projeto e material aplicáveis antes da revisão da cotação.
2. Solicite documentação de tolerância dimensional e inspeção para itens fabricados.
3. Alinhe os lotes de entrega ao cronograma do projeto em vez de pedir todos os materiais de uma só vez.
4. Revise os detalhes de embalagem para exportação, marcação e rastreabilidade para embarques internacionais.
5. Alinhe a revisão técnica, a aprovação de compras e a inspeção de recebimento no local em um único fluxo de trabalho.

Quando essas etapas são seguidas, a qualidade do posicionamento da armadura se torna mais fácil de controlar porque a cadeia de suprimentos apoia a sequência construtiva em vez de trabalhar contra ela.

FAQ Prático para Engenheiros, Compradores e Supervisores de Obra

Como o posicionamento da armadura para coluna afeta vários departamentos, muitas equipes de projeto fazem perguntas técnicas e de compra semelhantes. As respostas abaixo destinam-se a apoiar a revisão de projeto, o planejamento de materiais e o controle em campo de forma prática.

Como o posicionamento da armadura de coluna é verificado antes da concretagem?

Uma verificação padrão antes da concretagem geralmente inclui verificação do tamanho das barras, medição do cobrimento, confirmação do espaçamento dos estribos, revisão da localização das emendas e inspeção da verticalidade da gaiola. Em projetos de médio porte, essa revisão pode levar 15–30 minutos por zona de inspeção, mas pode economizar várias horas ou até dias de trabalho corretivo após uma concretagem malsucedida ou uma inspeção de QA reprovada.

Quais são as causas mais comuns de não conformidade?

As causas mais comuns são espaçadores ausentes, espaçamento incorreto dos estribos, movimento da gaiola durante o fechamento da fôrma e congestionamento excessivo de emendas. Em alguns casos, a deformação no transporte de gaiolas pré-montadas também é um fator. Esses problemas muitas vezes podem ser evitados com melhores métodos de fixação, marcas de agrupamento mais claras e uma rotina simples de inspeção em 5 pontos.

O fornecimento de materiais de menor custo é sempre um problema?

Não necessariamente. O controle de custos é essencial na compra de aço, mas o preço mais baixo deve ser equilibrado com consistência dimensional, conformidade com normas e confiabilidade da entrega. Uma diferença de preço de 2–5% pode ser aceitável se o fornecedor reduzir o risco de retrabalho, melhorar a qualidade da documentação e apoiar um prazo de entrega estável para entregas faseadas.

Quando soluções de aço personalizadas devem ser consideradas?

Vale a pena considerar soluções personalizadas quando o projeto inclui detalhes de conexão não padronizados, requisitos de materiais mistos, necessidades de documentação de exportação ou componentes fabricados repetitivos que se beneficiam de produção controlada. Isso é comum em edifícios industriais, estruturas de suporte de equipamentos, instalações relacionadas ao transporte e pacotes de aço orientados para OEM.

O posicionamento da armadura para coluna é um detalhe construtivo com consequências diretas para segurança, durabilidade, conformidade e custo do projeto. Espaçamento preciso, cobrimento correto, confinamento confiável por estribos e alinhamento controlado da gaiola são importantes porque influenciam como a coluna realmente se comporta em serviço. Para compradores e líderes de projeto, a lição é igualmente clara: bons resultados estruturais dependem tanto da execução correta do projeto quanto de um suporte confiável no fornecimento de aço.

Com experiência em fabricação e exportação de aço estrutural, a Hongteng Fengda ajuda clientes globais a gerenciar consistência de materiais, requisitos personalizados e conformidade com normas internacionais em aplicações de construção e industriais. Se você precisa de suporte para fornecimento de aço estrutural, componentes personalizados ou planejamento de fornecimento baseado em projeto, entre em contato conosco agora para obter uma solução sob medida, discutir detalhes técnicos e explorar mais soluções práticas em aço para o seu próximo projeto.
