A atualização do código ACI 318-22 introduz mudanças críticas nas regras de emenda de armadura para fundações—impactando o projeto de estruturas de aço, conformidade de segurança e cronogramas de projetos em todo o mundo. Para equipes de compras, engenheiros e gerentes de projeto que avaliam o preço de barras de aço, preço de chapas de aço inoxidável ou especificações de conduítes de aço galvanizado, entender esses requisitos obrigatórios agora é essencial. Como fabricante e exportador confiável de estruturas de aço da China, a Hongteng Fengda garante que todas as barras de aço, vigas de aço e chapas de corten fornecidas atendam aos padrões atualizados ACI, ASTM e EN—apoiando compradores globais em aquisições sem riscos, controle de custos e construção em conformidade com os códigos.

O que mudou no ACI 318-22 para emendas de armadura em fundações?

O ACI 318-22 introduz três revisões fundamentais para emendas de armadura em fundações de concreto moldadas in loco: (1) eliminação de emendas Classe A para sistemas resistentes a forças sísmicas nas Categorias de Projeto Sísmico D–F; (2) uso obrigatório de emendas Classe B ou superior para emendas por transpasse quando as barras excedem #11 (35,8 mm de diâmetro); e (3) cálculos mais rigorosos do comprimento mínimo de transpasse—agora exigindo ≥1,3× o comprimento básico de desenvolvimento (ℓ_d) para emendas em tração em concreto de baixa resistência (f’_c < 3.000 psi / 21 MPa). Essas mudanças afetam diretamente os detalhes de ancoragem, eficiência do layout da armadura e sequenciamento de mão de obra no local.

Para fabricantes de estruturas de aço que integram gaiolas de armadura embutidas comVigas em I, as implicações vão além do reforço. As conexões viga-fundação agora devem acomodar zonas de emenda mais restritas, influenciando a profundidade de embutimento, espaçamento de parafusos de ancoragem e requisitos de acesso para solda. Em projetos na América do Norte e no Oriente Médio—onde a Hongteng Fengda fornece mais de 42.000 toneladas métricas de estruturas de aço anualmente—essas atualizações provocaram redesenhos em 17% dos pacotes de conexão de fundação revisados no 1º trimestre de 2024.

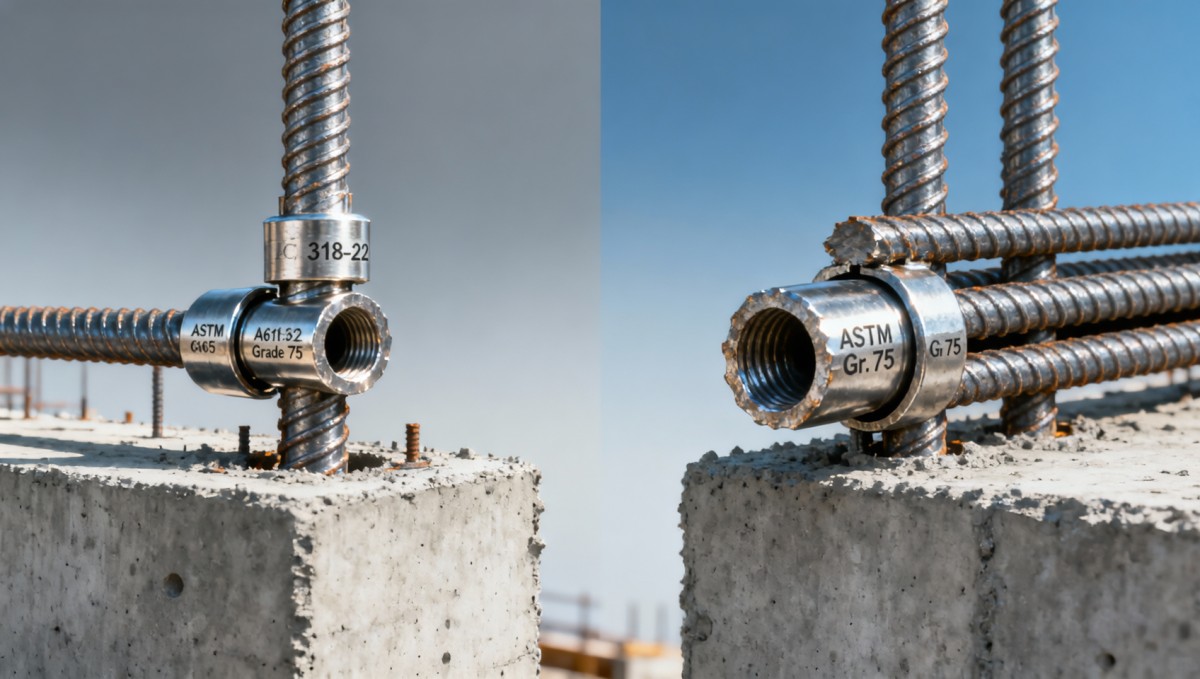

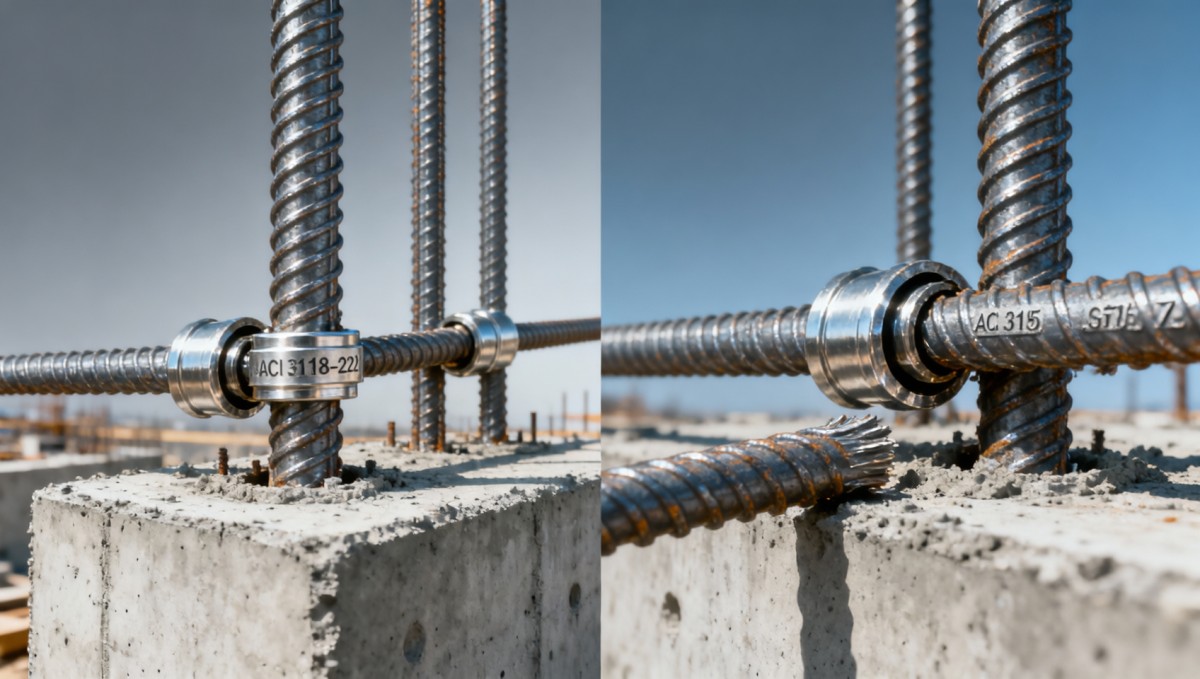

Um limiar crítico de aplicação está na Seção 25.5.2.2: emendas por transpasse são proibidas em regiões de rótula plástica, a menos que verificadas por análise de compatibilidade de deformação. Isso efetivamente exige emendas mecânicas ou soldadas para colunas e paredes de cisalhamento em zonas de alta sismicidade—aumentando a demanda por acoplamentos pré-roscados e barras de aço ASTM A615 Grau 75 com ductilidade garantida (ε_u ≥ 7%).

Esta tabela destaca uma mudança decisiva: o ACI 318-22 passa da flexibilidade baseada em desempenho para limiares de segurança prescritivos. Fabricantes que fornecem componentes de aço para projetos de infraestrutura federal nos EUA agora devem verificar a conformidade das emendas na fase de desenho de oficina—não apenas durante a inspeção no local. A equipe de engenharia da Hongteng Fengda cruza todas as disposições de armadura embutida com o Anexo D do ACI 318-22 e as combinações de carga ASCE 7-22 antes da liberação—reduzindo RFIs em até 31% em entregas recentes de subestruturas de pontes.

Como os fabricantes de estruturas de aço devem adaptar seus processos

A adaptação ao ACI 318-22 requer ajustes sincronizados em quatro camadas operacionais: coordenação de projeto, especificação de materiais, sequenciamento de fabricação e documentação de QA. Primeiro, modeladores BIM agora devem incorporar restrições de zonas de emenda em famílias Revit—sinalizando locais proibidos para transpasse dentro de 1,5× a profundidade da viga a partir de faces de colunas. Segundo, equipes de compras devem especificar barras de aço com relatórios de teste de tração rastreáveis confirmando ε_u ≥ 7%, não apenas resistência ao escoamento.

Terceiro, procedimentos de solda para placas embutidas requerem recalibração: quandoVigas em I conectam-se a fundações via pinos de cisalhamento, o espaçamento dos pinos deve evitar sobreposição com zonas de emenda—exigindo distância mínima de 150 mm entre fileiras de pinos e a extremidade mais próxima do transpasse. Quarto, listas de verificação de QA agora incluem verificação de emendas como ponto de retenção: inspetores devem confirmar comprimentos de transpasse usando fitas métricas calibradas (tolerância ±0,5 mm), não estimativa visual.

A Hongteng Fengda implementa isso através de um fluxo de trabalho em duas etapas: (1) validação de gêmeo digital pré-fabricado usando Tekla Structures + mecanismo de regras ACI 318-22; e (2) testes físicos de protótipos com 3 configurações de emenda por projeto—medindo deslizamento de aderência sob carga cíclica conforme ASTM A970. Isso reduz custos de retrabalho em campo em média USD 8.200 por projeto de médio porte.

Lista de verificação de compras e conformidade para compradores globais

Equipes globais de compras que avaliam fornecedores chineses de aço devem validar seis critérios obrigatórios antes de conceder contratos:

• Certificados de usina de barras de aço mostrando razão f_y/f_u ≤ 0,85 e ε_u ≥ 7% (conforme ASTM A615/A706)
• Desenhos de oficina carimbados por um engenheiro estrutural licenciado registrado na jurisdição do projeto
• Submissões de detalhes de emenda referenciando Seções 25.5.2, 25.5.3 e R25.5.2.2 do ACI 318-22
• Registros de rastreabilidade vinculando números de forno a segmentos específicos de fundação (necessário para projetos sob FAR Parte 25)
• Testes de tração testemunhados por terceiros realizados conforme ASTM E8/E21 em temperaturas ambiente e −20°C
• Especificações de procedimento de solda (WPS) qualificadas conforme AWS D1.4 para espessuras de metal base correspondentes às dimensões reais de flange/alma

Para compradores que buscamVigas em I com gaiolas de armadura integradas, a Hongteng Fengda fornece pacotes de documentação certificados ISO 9001—incluindo relatórios digitais de verificação de emendas, relatórios de teste de usina com química completa (C ≤ 0,25%, Mn ≥ 1,35%) e registros de inspeção dimensional com conformidade de tolerância ±1%. O prazo de entrega para conjuntos de emendas certificados é em média 22–28 dias após confirmação do PO.

Esses métodos de verificação estão alinhados com as diretrizes de 2023 da FHWA dos EUA sobre garantia de qualidade digital e suportam conformidade com a Classe de Execução EN 1090-2 EXC3 para licitações de infraestrutura europeias.

Por que o engajamento antecipado com um fabricante em conformidade com os códigos é importante

Atrasar o engajamento com fornecedores de estruturas de aço até após a conclusão do projeto de fundação pode resultar em redesenhos custosos. As regras de emenda do ACI 318-22 afetam profundidade de embutimento, padrões de parafusos de ancoragem e até planejamento de içamento de guindastes—já que gaiolas emendadas mais pesadas aumentam a carga permanente em até 12%. A Hongteng Fengda oferece revisões de engenharia gratuitas pré-lanceamento para projetos com escopo de conformidade ACI 318-22—cobrindo viabilidade de emendas, análise de congestionamento de armadura e feedback de construtibilidade em até 5 dias úteis.

Com capacidade de produção de 180.000 toneladas/ano em 3 usinas certificadas ISO, mantemos estoque de graus-chave de barras de aço (ASTM A615 Gr. 60, A706 Gr. 80) e perfis estruturais—incluindoVigas em I em Q345, SS400 e A36—prontos para envio imediato aos portos de Xangai, Qingdao e Ningbo. Nosso prazo padrão para conjuntos de emendas personalizados é de 22–28 dias, com opções aceleradas para até 14 dias em projetos de infraestrutura urgentes.

Para equipes de compras, engenheiros e gerentes de projeto navegando pela implementação do ACI 318-22, parceria com um fabricante que incorpora conformidade com códigos em cada etapa do processo—não apenas documentação—não é mais opcional. É a maneira mais eficaz de mitigar atrasos, reduzir retrabalhos e garantir integridade estrutural da fundação ao telhado.

Contate a Hongteng Fengda hoje para solicitar sua avaliação gratuita de conformidade com o ACI 318-22, revisar especificações de produtos certificados ou discutir soluções personalizadas de estruturas de aço alinhadas com padrões ASTM, EN, JIS e GB.
