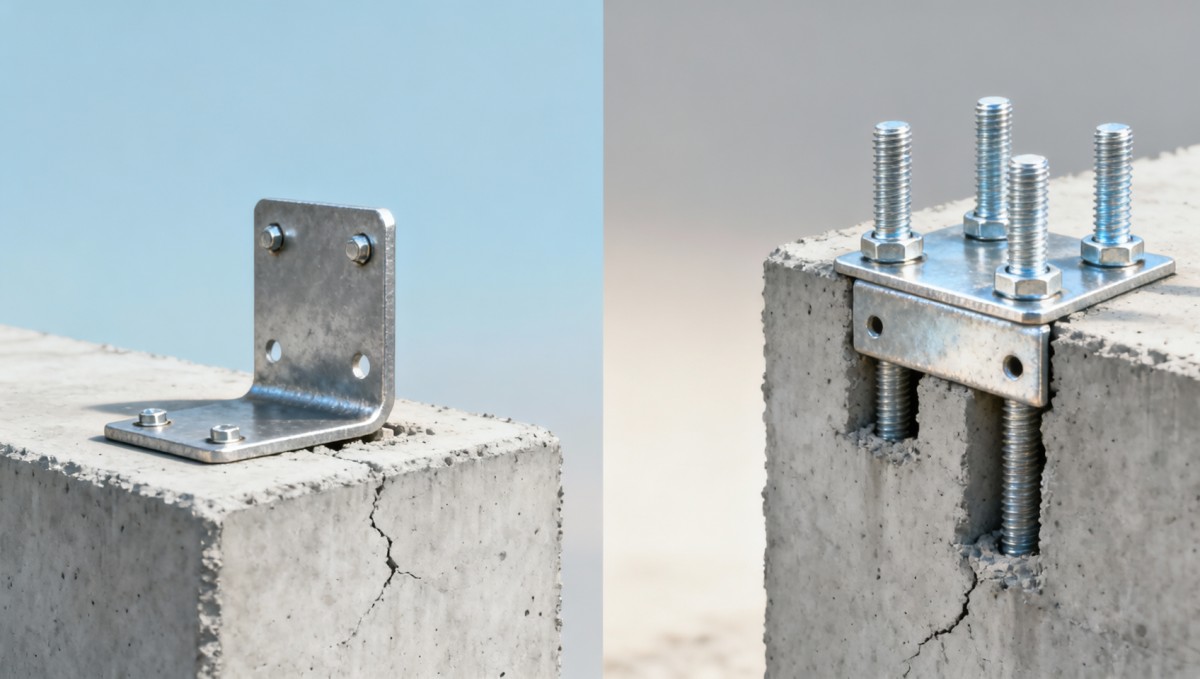

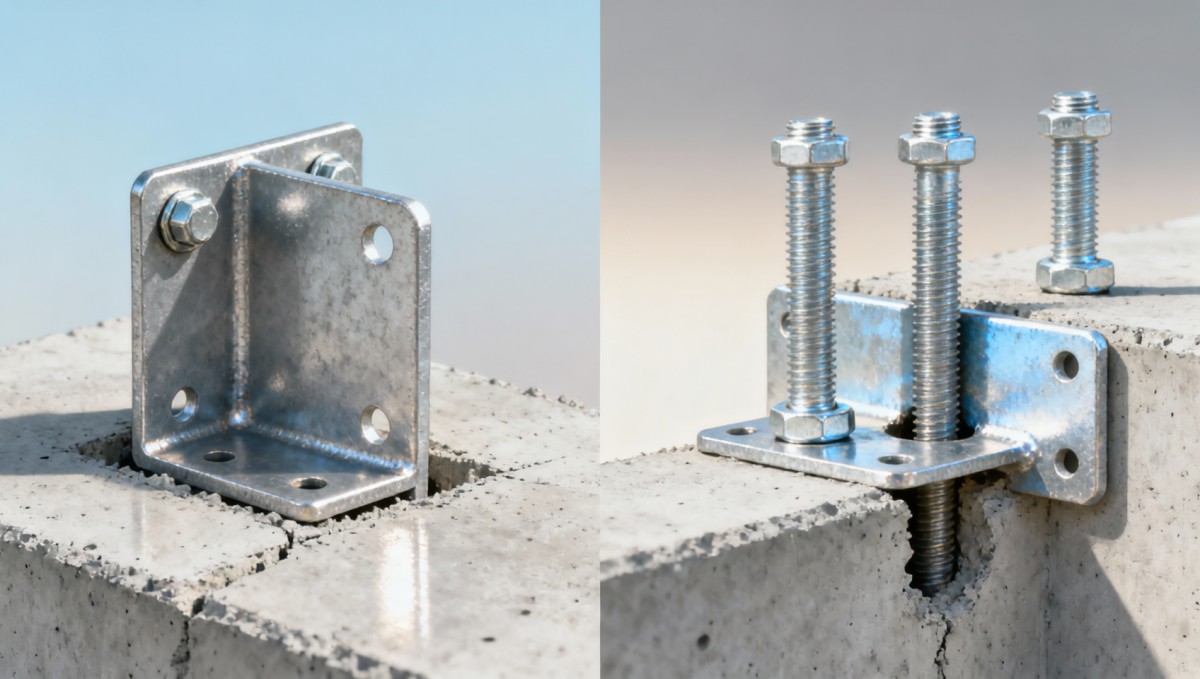

Ao fixar uma placa metálica em ângulo reto no concreto para ancoragem estrutural, a profundidade de ancoragem influencia diretamente a resistência ao arrancamento por cisalhamento — uma preocupação crítica para a segurança e a conformidade. Seja com conduítes metálicos galvanizados, tubos elétricos galvanizados ou tubos industriais galvanizados em estruturas de edifícios, sistemas mecânicos ou projetos de infraestrutura, a ancoragem insuficiente acarreta risco de falha sob cargas dinâmicas ou sustentadas. Como fabricante e exportador líder de aço estrutural da China, a Hongteng Fengda oferece soluções de engenharia — incluindo placas angulares ancoradas sob medida e tubos metálicos galvanizados em conformidade com as normas ASTM/EN — que atendem aos rigorosos requisitos de capacidade de cisalhamento. Este artigo detalha os cálculos da profundidade mínima de ancoragem, os fatores que a influenciam (por exemplo, resistência do concreto, tipo de parafuso, distância da borda) e as melhores práticas para garantir o desempenho a longo prazo e a conformidade com as normas.

Qual a profundidade mínima de embutimento de uma placa em ângulo reto para resistir ao arrancamento por cisalhamento?

O arrancamento por cisalhamento ocorre quando a força lateral excede a resistência de aderência entre os parafusos de ancoragem e o concreto circundante. Para placas metálicas em ângulo reto — geralmente fabricadas com aço ASTM A36, EN S235JR ou GB Q235B — a profundidade mínima de ancoragem não é fixa, mas derivada da magnitude da carga, da resistência à compressão do concreto ( _f'c ), do diâmetro do parafuso, da distância da borda e do espaçamento. Os métodos de projeto padrão da indústria, conforme o Apêndice D da ACI 318-19 e a EN 1992-4, prescrevem que a profundidade de ancoragem deve satisfazer os critérios de ruptura do concreto e de arrancamento lateral.

Como regra geral, para parafusos de ancoragem M12–M24 em concreto de peso normal ( _f'c = 25–40 MPa), as profundidades mínimas de ancoragem variam de 8d a 12d (onde d = diâmetro do parafuso). Por exemplo, um parafuso M16 requer uma profundidade de ancoragem de 128–192 mm — porém, isso pressupõe uma distância total da borda ≥ 6d e um espaçamento ≥ 8d. Desvios reduzem a capacidade efetiva em até 40%. Testes práticos mostram que reduzir a profundidade de ancoragem em apenas 15% abaixo do mínimo calculado aumenta a probabilidade de arrancamento em 3,2 vezes sob carregamento cíclico.

Os engenheiros estruturais da Hongteng Fengda validam cada placa angular ancorada sob medida usando análise de elementos finitos (FEA) calibrada com base em dados de ensaio de arrancamento da norma ASTM E488. Verificamos rotineiramente o desempenho em concretos de classe C20/25 a C50/60 e suportamos configurações de ancoragem em conformidade com as normas ICC-ES AC193 e ETA-13/0149.

Principais fatores que influenciam a profundidade de incorporação necessária

• Resistência do concreto: Para cada aumento de 10 MPa em _f'c, é possível reduzir em cerca de 12% a profundidade de embutimento necessária para o mesmo nível de carga.
• Tipo de parafuso: As âncoras moldadas in loco exigem um ancoramento 20 a 30% mais profundo do que as âncoras químicas instaladas posteriormente, sob cargas de cisalhamento idênticas.
• Distância da borda: Se a distância da borda for inferior a 1,5 vezes a profundidade de embutimento, o desmoronamento da face lateral torna-se o modo de falha dominante, exigindo um aumento de profundidade de até 50%.
• Espessura e material da placa: Placas com menos de 10 mm de espessura correm o risco de deformação por flexão antes da ruptura do concreto, exigindo maior profundidade de embutimento para manter a rigidez.

Qual tipo de aço oferece o melhor desempenho para placas de ancoragem?

A seleção do material impacta não apenas a resistência à tração, mas também a soldabilidade, a ductilidade e a resistência à corrosão — especialmente em pontos de contato entre placas de ancoragem e conduítes galvanizados ou infraestrutura enterrada. Enquanto aços de baixo carbono, como o Q235B, oferecem custo-benefício, variantes de alta resistência, como o ASTM A572 Gr.50 ou o EN S355J2, proporcionam relações rigidez/peso superiores, reduzindo a deflexão sob cisalhamento contínuo.

Para aplicações que exigem estampagem profunda, conformação por estampagem ou dobra de precisão — como suportes de ancoragem fabricados sob medida — recomendamos a chapa de aço de alto carbono . Sua microestrutura de grãos finos e dureza HRBS HV10 garantem estabilidade dimensional durante a conformação a frio, enquanto seu acabamento superficial uniforme proporciona uma adesão consistente da galvanização a quente — fundamental para instalações externas ou expostas ao ambiente marinho.

Nossa chapa de aço de alto carbono atende às especificações de grau SPCC (C ≤ 0,15%, Mn ≤ 0,60%) e oferece excelente desempenho em estampagem profunda — validado em mais de 12 programas de chassis automotivos de fabricantes de equipamentos originais (OEMs). Ela mantém a conformabilidade mesmo em espessuras de até 400 mm, permitindo placas de base de ancoragem robustas sem comprometer a vida útil à fadiga.

Como as normas internacionais definem os requisitos mínimos de incorporação?

A conformidade não é opcional — é fundamental para a aprovação de seguros, autorizações e proteção contra responsabilidade civil. Abaixo, veja como as principais normas definem as etapas de verificação relacionadas à incorporação:

A equipe de controle de qualidade da Hongteng Fengda realiza a validação das placas de ancoragem antes do embarque, de acordo com as três normas, garantindo que cada lote inclua relatórios de ensaio certificados, certificados de fábrica e verificação da espessura da galvanização (≥ 85 μm conforme ASTM A123). Nossa linha de produção com certificação EN garante precisão dimensional repetível com tolerância de ±0,3 mm, mesmo para placas de até 3 m de largura e 12 m de comprimento.

O que as equipes de compras e engenharia devem verificar antes de fazer um pedido?

As decisões de compras impactam os cronogramas do projeto, as margens de segurança e o custo total de propriedade — e não apenas o preço unitário. Aqui estão 5 verificações indispensáveis antes de finalizar os pedidos de placas de ancoragem:

1. Confirme se a configuração da ancoragem é embutida ou instalada posteriormente e se a geometria da placa corresponde às dimensões especificadas da luva de embutimento (tolerância ≤ ±1,0 mm).
2. Verificar o método de galvanização: Imersão a quente (ASTM A123) ou eletrogalvanização (ASTM B633) — somente a imersão a quente atende à norma ISO 1461 para uso estrutural externo.
3. Exigir relatórios de ensaios de terceiros tanto para o material base (resistência à tração/limite de escoamento/dureza) quanto para as juntas soldadas acabadas (verificadas por ultrassom ou líquido penetrante).
4. Validar a embalagem de entrega: As placas de ancoragem devem ser enviadas com película protetora e dessecante para evitar a oxidação da superfície durante o transporte marítimo (tempo de trânsito típico: 2 a 4 semanas).
5. Garanta que o fornecedor ofereça rastreabilidade até o número da corrida, data de laminação e lote de galvanização — requisitos para conformidade com a Seção VIII da ASME e a PED 2014/68/UE.

Na Hongteng Fengda, simplificamos o processo de compras com documentação digital idêntica: cada pedido é enviado com etiquetas com código QR que direcionam para registros de produção em tempo real, relatórios metalúrgicos e resultados de simulação FEA. O prazo de entrega para placas de ancoragem padrão é de 15 a 25 dias; versões personalizadas levam em média de 35 a 45 dias — com garantia de entrega no prazo, respaldada por cláusulas contratuais de penalidade.

Por que escolher a Hongteng Fengda como parceira para soluções de ancoragem estrutural?

Você precisa de mais do que aço — você precisa de segurança. Como fabricante de aço estrutural verticalmente integrado, atendendo a 32 países, a Hongteng Fengda combina produção com certificação ISO 9001, laboratórios internos de P&D e suporte de engenharia dedicado para reduzir os riscos do seu processo de especificação de ancoragens.

Oferecemos consultoria técnica gratuita sobre otimização da profundidade de ancoragem — incluindo análise do caminho de carga, compensação da expansão térmica e detalhamento sísmico — para projetos na América do Norte (ASTM/ACI), UE (EN/ETA), GCC (SASO) e ASEAN (MS/IS). Todas as placas de ancoragem personalizadas passam por inspeção dimensional completa e teste de névoa salina (≥1000 horas conforme ASTM B117).

Pronto para otimizar a especificação da sua próxima placa de ancoragem? Entre em contato conosco hoje mesmo para: (1) Cálculo da profundidade de ancoragem específica para a carga, (2) Relatório de recomendação de grau de material, (3) Confirmação do prazo de entrega da amostra, (4) Certificação da espessura da galvanização ou (5) Suporte de co-design OEM para sistemas de montagem proprietários.
