Especificações de tubos de aço inoxidável: como interpretar dimensões, schedules e graus

A parte que mais causa confusão nas especificações de tubos de aço inoxidável é que a marcação parece precisa, mas cada item descreve uma dimensão diferente da adequação do produto. Um tubo marcado como 2" Sch 40 ASTM A312 TP304 não informa uma única característica. Ele indica como o tubo é denominado na prática comercial, qual é a espessura da parede em relação ao diâmetro, qual norma de fabricação e ensaio se aplica e a qual grau de aço inoxidável pertence o material. Se um desses itens for interpretado incorretamente, o comprador ainda poderá receber um tubo tecnicamente “correto” no papel, mas inadequado para o ambiente de serviço, requisito de pressão, processo de soldagem ou método de fabricação.

Por isso, a avaliação técnica raramente começa pelo preço ou mesmo apenas pelo grau do material. Ela começa pela leitura da especificação completa em seu contexto. Para projetos estruturais, industriais e de fabricação, os tubos de aço inoxidável normalmente são selecionados equilibrando resistência à corrosão, desempenho mecânico, compatibilidade dimensional, conformidade com códigos e custo. A especificação é a forma abreviada de expressar esse equilíbrio.

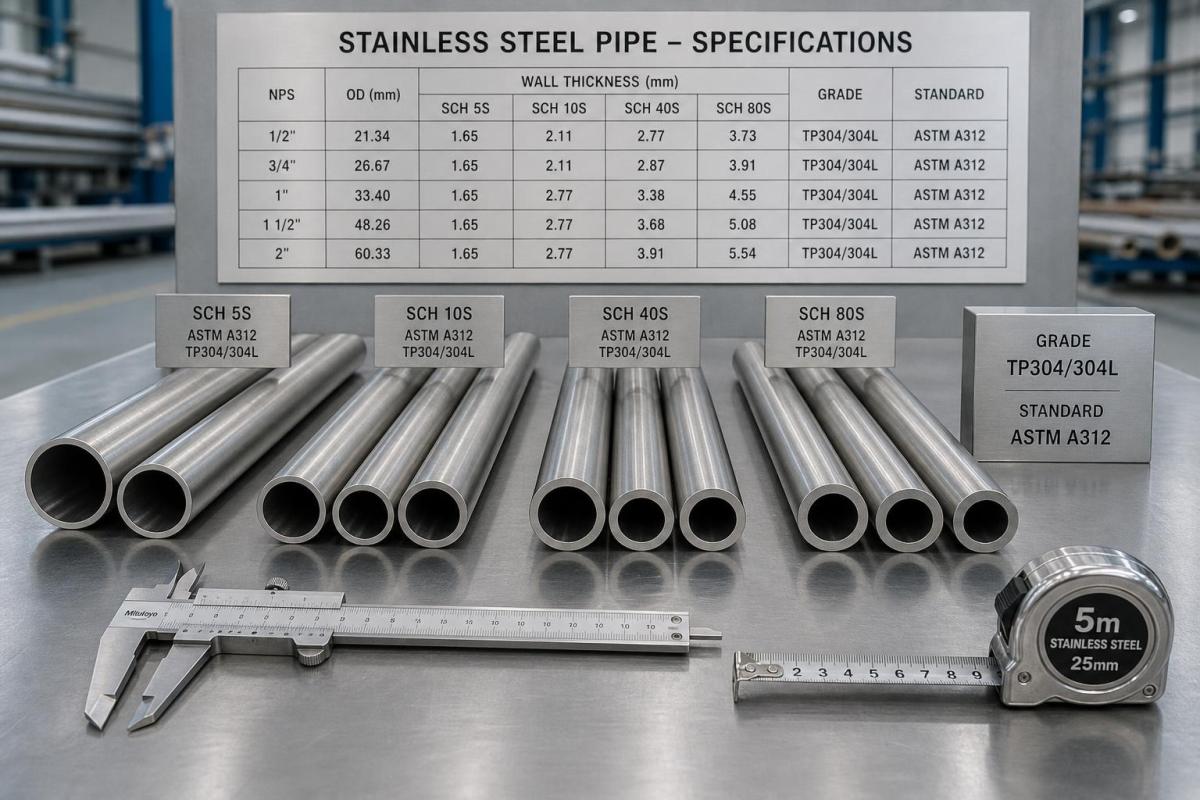

A primeira armadilha é a palavra “tamanho”. Na terminologia de tubulações, o diâmetro nominal do tubo, o diâmetro externo, o diâmetro interno e a espessura da parede estão relacionados, mas não são intercambiáveis. Nominal Pipe Size, ou NPS, é um sistema de designação, e não uma medição direta do diâmetro externo real em todos os casos. Para muitos tamanhos comuns, o diâmetro externo é fixado por tabelas normativas, enquanto o diâmetro interno muda de acordo com o schedule. Assim, quando alguém compara dois tubos de aço inoxidável de 2 polegadas, pode estar se referindo ao mesmo diâmetro externo, mas a espessuras de parede e capacidades de vazão muito diferentes.

É no schedule que ocorrem muitos erros de aquisição. Sch 10, Sch 40 e Sch 80 não são níveis de qualidade. São séries de espessura de parede. Um schedule maior geralmente significa uma parede mais espessa, o que afeta a capacidade de suportar pressão, a rigidez, o peso, o aporte térmico de soldagem e o custo total. Em sistemas de tubulação de aço inoxidável, Sch 10 e Sch 10S são frequentemente utilizados em aplicações de baixa pressão ou com foco em resistência à corrosão, pois o custo do aço inoxidável aumenta rapidamente com o acréscimo da espessura da parede. Sch 40S continua sendo uma opção intermediária comum. O ponto principal é que o schedule deve ser compatibilizado com a pressão de projeto, a margem de corrosão, as cargas mecânicas e o método de união, e não escolhido por hábito.

É também nesse contexto que o “S” é importante. Nas normas de tubos de aço inoxidável, schedules como 10S ou 40S estão relacionados às dimensões de tubos de aço inoxidável conforme a ASME e referências associadas. Em alguns tamanhos, os valores se aproximam dos schedules de aço-carbono, mas em outros não. Considerar Sch 40 e Sch 40S automaticamente idênticos é um atalho que pode gerar erros de aquisição, especialmente quando as conexões e a compatibilidade da espessura da parede são controladas rigorosamente.

O que o grau do material realmente informa

Quando os engenheiros solicitam tubos de aço inoxidável 304 ou 316, geralmente estão se referindo primeiro ao comportamento quanto à corrosão, e não apenas à resistência mecânica. O grau 304 é a escolha comum de aço inoxidável austenítico para fabricação geral, condução de água, equipamentos relacionados a alimentos em ambientes adequados e muitas aplicações arquitetônicas ou industriais. O grau 316 contém molibdênio, que geralmente melhora a resistência em ambientes com cloretos ou condições mais agressivas. Isso não significa que o 316 seja sempre necessário ou que o 304 seja, por padrão, inseguro. Significa que o meio de serviço, a temperatura, os produtos químicos de limpeza e o ciclo de exposição precisam ser compreendidos antes da definição do grau.

Existem outras distinções ocultas na designação do grau. TP304 e TP304L, por exemplo, são materiais próximos, mas o grau de baixo carbono “L” é frequentemente preferido quando há soldagem, pois reduz os riscos associados à sensibilização na zona termicamente afetada. Os avaliadores técnicos normalmente verificam se o projeto exige melhor soldabilidade, desempenho superior contra corrosão após a fabricação ou uma referência específica de código. Ler apenas “304” sem conferir a designação completa do material deixa muitas informações sem definição.

O mesmo se aplica às categorias de aços inoxidáveis duplex, ferríticos ou martensíticos, embora muitos casos de aquisição industrial geral se concentrem principalmente nos graus austeníticos. Na prática, o grau deve ser interpretado como uma decisão sobre a família do material vinculada às condições de serviço, e não como um rótulo genérico de qualidade superior.

As normas não são meros elementos decorativos no certificado do moinho

Uma especificação de tubo de aço inoxidável está incompleta sem a norma aplicável. ASTM A312 é uma das normas mais comuns para tubos de aço inoxidável austenítico sem costura, soldados e submetidos a intenso trabalho a frio, destinados a serviços de alta temperatura e serviços corrosivos em geral. Outras normas podem ser aplicáveis dependendo de o requisito envolver tubos mecânicos, serviços sanitários, tubulações sob pressão ou uso estrutural. As referências ASTM, ASME, EN, JIS e GB não são designações intercambiáveis. Elas definem faixas permitidas de composição química, tolerâncias dimensionais, requisitos de ensaio, processos de fabricação e critérios de aceitação.

Isso é importante no fornecimento internacional. Um comprador pode receber propostas que parecem equivalentes porque o nome do grau é familiar, embora a norma aplicável seja diferente. Um fornecedor pode cotar um tubo conforme a ASTM A312, enquanto outro pode cotar conforme uma norma local ou alternativa, com tolerâncias ou requisitos de ensaio diferentes. Para um avaliador técnico, a questão não é saber se uma norma é “boa”, mas se ela corresponde à especificação do projeto, ao ambiente normativo aplicável e ao plano de inspeção posterior.

Os fabricantes que atendem aos mercados de exportação normalmente trabalham com várias famílias de normas. Empresas com experiência em conformidade com ASTM, EN, JIS e GB geralmente são mais fáceis de trabalhar quando um projeto exige análise de desenhos, avaliação de materiais substitutos ou documentação regional mista. Para um fabricante e exportador chinês de aço estrutural, essa familiaridade com diferentes normas muitas vezes é tão importante quanto a capacidade de produção, porque muitos problemas de aquisição surgem durante a interpretação, e não durante a fabricação.

Como interpretar uma designação completa de tubo

Uma maneira prática de interpretar as especificações de tubos de aço inoxidável é dividir a designação em quatro perguntas:

Quando esses quatro pontos estiverem claros, o restante da análise se torna mais disciplinado. O acabamento superficial, a construção sem costura ou soldada, os certificados de ensaio, a condição de tratamento térmico e a preparação especial das extremidades podem então ser verificados como itens secundários, mas ainda importantes.

No trabalho de aquisição, esse método ajuda a separar diferenças técnicas reais do ruído das cotações. Ele também evita a situação comum em que dois fornecedores parecem cotar o mesmo material, mas na realidade estão precificando espessuras de parede, normas ou processos de fabricação diferentes.

A mesma disciplina se aplica ao analisar produtos de aço relacionados utilizados no mesmo pacote de projeto. Por exemplo, um comprador dos setores civil ou industrial que compara sistemas de tubulação também pode estar adquirindo materiais de reforço ou estruturais, como fio-máquina, para fundações, vigas, lajes ou obras públicas. Nesses casos, a lógica de avaliação é familiar, mesmo que a forma do produto mude: grau, faixa de tamanhos, processo de fabricação, tolerâncias, condição superficial e conformidade com normas como ASTM, JIS, GB, BS ou ISO afetam se o aço entregue corresponde à intenção do projeto. O produto pode ser diferente do tubo de aço inoxidável, mas o método de interpretação é o mesmo.

Incompreensões que distorcem as decisões técnicas

Uma incompreensão comum é acreditar que um tubo mais espesso é sempre a opção mais segura. Ele pode ser mais seguro em alguns casos de pressão, mas também aumenta o peso, o custo, o tempo de soldagem e, às vezes, o uso desnecessário de material. Se a verdadeira preocupação for a corrosão, elevar o grau do material pode resolver o problema de forma mais eficaz do que simplesmente aumentar o schedule.

Outra é presumir que aço inoxidável significa ausência de manutenção. Os tubos de aço inoxidável resistem à corrosão, mas nem todos os graus apresentam o mesmo desempenho em condições com alta concentração de cloretos, ambientes ácidos ou altas temperaturas. Condições de frestas, serviço estagnado, práticas inadequadas de fabricação e contaminação pelo manuseio de aço-carbono ainda podem criar riscos de falha. Por isso, a especificação deve ser analisada juntamente com a descrição do serviço, e não como uma escolha de material isolada.

Também existe confusão entre tubo e tubulação mecânica. Na conversa cotidiana, os termos são frequentemente misturados, mas, na aquisição técnica, a distinção é importante. O tubo normalmente é especificado pelo tamanho nominal e pelo schedule para serviços de fluidos ou pressão. A tubulação mecânica é mais frequentemente especificada pelo diâmetro externo exato e pela espessura da parede, especialmente quando a precisão dimensional ou o encaixe estrutural são críticos. Se o desenho exigir um tubo e o fornecedor cotar uma tubulação mecânica, a substituição deve ser verificada, e não presumida como aceitável.

O que os avaliadores técnicos devem verificar antes da aprovação

A abordagem de análise mais confiável é confrontar a especificação com a aplicação. Verifique qual meio o tubo conduzirá, qual faixa de temperatura enfrentará, se será necessária soldagem, se a linha estará sob pressão e qual código ou norma de projeto regerá a aceitação. Em seguida, confirme a designação do material até o nível da norma e do schedule. Para projetos internacionais, verifique também se a documentação do moinho, o escopo da inspeção e o formato da marcação estão alinhados com os requisitos do proprietário.

No fornecimento para exportação, a consistência é quase tão importante quanto a conformidade nominal. Um fornecedor competente deve ser capaz de explicar não apenas que um tubo é de aço inoxidável, mas também por que determinada combinação de norma, grau e schedule está sendo oferecida, quais tolerâncias se aplicam e quais substituições são ou não equivalentes. Esse nível de clareza reduz as trocas de informações que frequentemente atrasam as aprovações.

Portanto, ao interpretar especificações de tubos de aço inoxidável, não trate a sequência de códigos como um rótulo a ser decodificado uma única vez e depois ignorado. Leia-a como uma declaração técnica. O tamanho define o encaixe, o schedule define a parede, o grau define o comportamento da liga e a norma define o conjunto de regras. Se um desses quatro elementos for vago, a especificação ainda não está pronta para uma decisão de compra segura.
