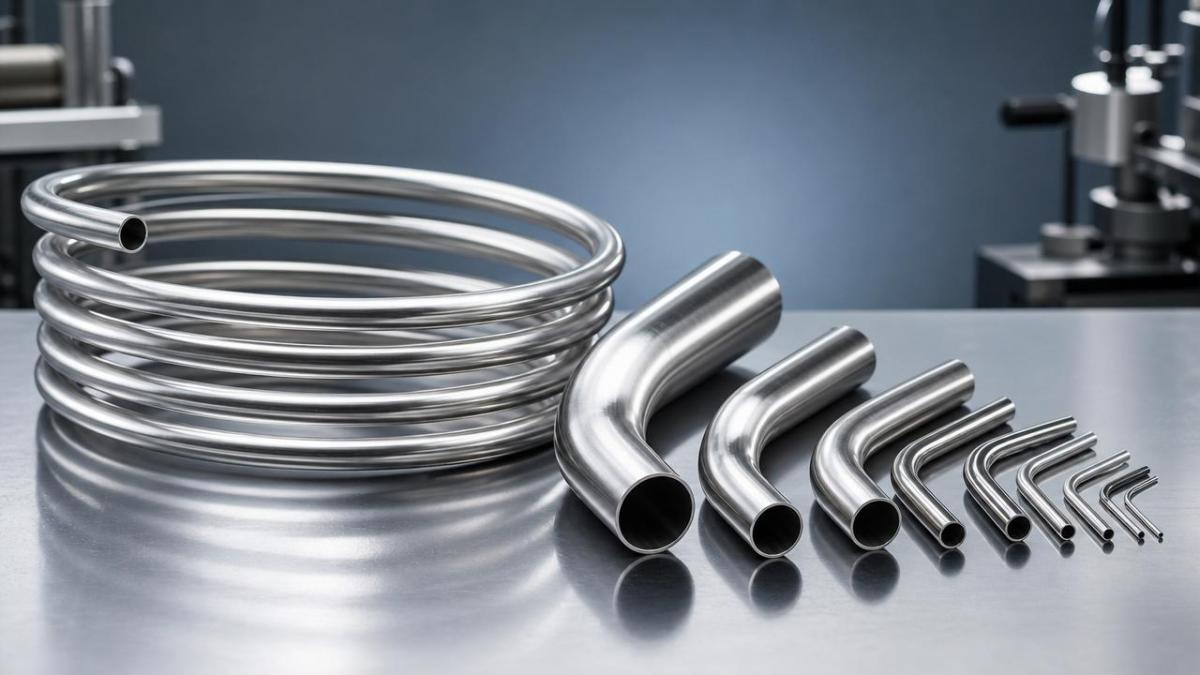

Escolher o tamanho correto do tubo de bobina de aço inoxidável e o raio de curvatura é essencial para o desempenho, a segurança e o controle de custos em aplicações industriais e estruturais. Para a avaliação técnica, as dimensões e os limites de curvatura afetam diretamente a instalação, a capacidade de pressão e a confiabilidade de longo prazo. Este guia explica como avaliar o tubo de bobina de aço inoxidável com critérios práticos, erros comuns e recomendações focadas no projeto.

O que o tamanho do tubo de bobina de aço inoxidável realmente inclui?

Quando os engenheiros discutem o tubo de bobina de aço inoxidável, tamanho significa mais do que diâmetro externo. Normalmente, inclui diâmetro externo, espessura da parede, comprimento da bobina e, às vezes, diâmetro interno.

O diâmetro externo afeta a vazão, a compatibilidade com conexões e o espaço para roteamento. A espessura da parede influencia a resistência à ruptura, a resistência ao vácuo e o comportamento de curvatura durante a instalação.

Uma pequena mudança na espessura da parede pode alterar significativamente o raio de curvatura seguro. Paredes mais espessas resistem melhor ao colapso, mas também aumentam o peso e o custo do material.

Os tamanhos comuns de tubo de bobina de aço inoxidável são frequentemente especificados em polegadas ou milímetros. As faixas típicas incluem de 1/8 inch a 1 inch de diâmetro externo para uso industrial.

Para projetos estruturais e de processo, os compradores também devem confirmar a tolerância. A consistência dimensional é importante porque conexões, suportes e ferramentas automáticas de curvatura dependem de uma geometria previsível.

• Diâmetro externo: afeta a conexão e o fluxo
• Espessura da parede: afeta a pressão e a capacidade de curvatura
• Comprimento da bobina: afeta a eficiência da instalação
• Tolerância: afeta a vedação e a repetibilidade

Se a aplicação envolver longos trechos contínuos, o tubo de bobina de aço inoxidável pode reduzir a quantidade de juntas. Menos juntas geralmente significam menor risco de vazamento e instalação em campo mais rápida.

Como o raio de curvatura é definido para o tubo de bobina de aço inoxidável?

O raio de curvatura é o raio mínimo que um tubo pode assumir sem achatamento, enrugamento, rachaduras ou restrição de fluxo inaceitáveis. Normalmente, ele é medido até a linha central do tubo.

Para o tubo de bobina de aço inoxidável, o raio de curvatura depende do grau do material, da espessura da parede, do diâmetro externo, da dureza e do método de curvatura. A curvatura manual e a curvatura por máquina nem sempre produzem o mesmo resultado.

Uma curvatura mais fechada economiza espaço, mas aumenta a tensão de conformação. Se a curvatura for muito agressiva, a ovalização do tubo aumenta e o desempenho de pressão pode ser reduzido.

Como regra básica, diâmetros externos maiores exigem raios de curvatura maiores. Tubos de parede fina também exigem controle mais cuidadoso porque colapsam com mais facilidade durante a conformação.

Os documentos do projeto nunca devem depender de suposições. Sempre solicite ao fornecedor o raio mínimo de curvatura recomendado para a especificação exata do tubo de bobina de aço inoxidável.

Como escolher o tubo de bobina de aço inoxidável certo para uma aplicação?

Comece pelas condições de serviço. Pressão, temperatura, tipo de fluido, exposição à corrosão e complexidade do roteamento influenciam o tamanho correto do tubo de bobina de aço inoxidável.

Para linhas de instrumentação, tamanho compacto e curvaturas limpas costumam ser mais importantes do que uma capacidade de fluxo muito alta. Para linhas hidráulicas ou de processo, a resistência à pressão pode se tornar o primeiro critério de seleção.

O ambiente de instalação também importa. Layouts de equipamentos compactos podem exigir tubo de bobina de aço inoxidável menor ou maior folga de roteamento para respeitar as limitações do raio de curvatura.

Se houver vibração, não observe apenas as dimensões. O espaçamento dos suportes, o design das braçadeiras e o posicionamento das curvaturas podem influenciar fortemente a vida útil.

Na fabricação relacionada ao aço, a capacidade do material a montante também sustenta o desempenho do tubo a jusante. As cadeias de suprimento intermediárias frequentemente combinam tubos com matérias-primas em bobina e produtos de aço conformado.

Por exemplo,Bobina Laminada pode atender a necessidades mais amplas de fabricação em chapas para caldeiras e processamento de aço conformado.

Esta solução em aço carbono abrange graus como Q235, Q235B, Q345, St37, and St52.4, com normas incluindo ASTM, DIN, JIS, AiSi, and GB/T 700-2006.

Sua boa soldabilidade e propriedades de conformação a frio a tornam útil onde curvatura, estampagem, forjamento ou laminação a quente são necessários em sistemas de aço conectados.

• Verifique primeiro os requisitos de pressão e corrosão
• Combine o tamanho do tubo com o espaço de roteamento e as conexões
• Confirme o raio mínimo de curvatura antes de fazer o pedido
• Revise as tolerâncias para curvaturas automatizadas ou repetidas
• Considere o custo total instalado, não apenas o preço unitário

Quais são os erros comuns ao especificar o tubo de bobina de aço inoxidável?

Um erro comum é selecionar o tubo de bobina de aço inoxidável apenas pelo diâmetro externo. Sem a espessura da parede, a classificação de pressão e o desempenho de curvatura permanecem incompletos.

Outro erro é supor que todos os graus de aço inoxidável se curvam da mesma forma. A condição do material e a qualidade de fabricação podem alterar o raio de curvatura aceitável.

Alguns projetos ignoram o retorno elástico. Após a curvatura, o tubo de aço inoxidável tende a recuperar-se ligeiramente. Esse comportamento pode afetar a precisão dimensional em layouts compactos.

O manuseio inadequado durante o transporte é outro risco oculto. Se as bobinas forem danificadas antes da fabricação, o achatamento local pode criar pontos de tensão e reduzir a vida útil.

Também é arriscado apertar demais as curvaturas para economizar espaço. Um envelope menor pode parecer eficiente, mas a restrição de fluxo e o risco de fadiga podem se tornar caros mais tarde.

Por fim, muitos compradores esquecem de alinhar o tubo com as conexões de extremidade. O tubo de bobina de aço inoxidável deve corresponder exatamente a anéis de vedação, conexões de compressão e ferramentas de instalação.

Sinais rápidos de alerta

• Nenhuma espessura de parede definida no desenho
• Sem dados do fornecedor para o raio mínimo de curvatura
• Sem exigência de tolerância para montagens críticas
• Sem revisão das condições de vibração ou pulsação
• Sem plano de inspeção para bobinas recebidas

Como o tamanho e o raio de curvatura afetam o custo e o cronograma do projeto?

O tubo de bobina de aço inoxidável mais barato nem sempre é a escolha de menor custo em serviço. Tubos com especificação insuficiente podem aumentar sucata, retrabalho, tempo de inatividade e risco de vazamento.

Diâmetros maiores e paredes mais espessas geralmente custam mais por metro. No entanto, eles podem reduzir o risco de falha e melhorar a margem de pressão em sistemas exigentes.

Requisitos de curvatura mais fechada podem aumentar o custo de fabricação. Ferramentas especiais, velocidades de curvatura mais lentas e mais inspeção podem ser necessárias para manter a geometria dentro dos limites.

O prazo de entrega também pode mudar com a complexidade da especificação. Comprimentos personalizados, tolerâncias rigorosas e dimensões de bobina não padronizadas frequentemente exigem planejamento adicional de produção.

Uma boa especificação inicial reduz esses atrasos. Quando os detalhes do tubo de bobina de aço inoxidável estão claramente definidos, aprovação, produção e instalação avançam com mais fluidez.

Qual é uma lista de verificação prática antes de pedir tubo de bobina de aço inoxidável?

Uma lista de verificação simples pode evitar incompatibilidade técnica. Ela também melhora a comunicação entre as equipes de projeto, compras e fabricação.

Lista de verificação antes do pedido

• Confirme o diâmetro externo e a espessura da parede
• Informe o grau do material e a norma exigidos
• Defina as condições de pressão e temperatura
• Solicite os dados do raio mínimo de curvatura
• Confirme o comprimento da bobina e as tolerâncias dimensionais
• Combine o tubo com conexões e ferramentas de instalação
• Pergunte sobre inspeção, embalagem e rastreabilidade

Esta lista de verificação ajuda a garantir que o tubo de bobina de aço inoxidável selecionado se ajuste ao layout, suporte as condições de serviço e evite correções caras em campo.

O tubo de bobina de aço inoxidável tem melhor desempenho quando tamanho, espessura da parede e raio de curvatura são avaliados em conjunto. Uma decisão equilibrada favorece a segurança, a facilidade de instalação e o valor total do ciclo de vida.

Para projetos de fornecimento de aço que exigem suporte de fabricação confiável, normas claras e soluções personalizadas, a confirmação técnica antecipada é o melhor próximo passo.
