Ao projetar suportes em balanço, muitos engenheiros negligenciam um detalhe crítico: a tolerância de espessura da alma do perfil U de aço conforme ASTM A6 é inerentemente assimétrica — não uniforme acima e abaixo da dimensão nominal. Esse desvio aparentemente menor distorce diretamente a distribuição de carga, arriscando concentração de tensão e falha prematura. Para fabricantes de aço estrutural como Hongteng Fengda — que produzem barra redonda ASTM A36, cantoneira, perfil U e chapa galvanizada conforme padrões ASTM, EN e GB — entender o significado do pedido de laminação e o comportamento real das tolerâncias é essencial. Seja você um gerente de projeto, especialista em compras ou controlador de qualidade focado em segurança, esse insight conecta conformidade com especificações e desempenho em campo.

Por que a Tolerância Assimétrica da Alma Importa no Projeto em Balanço

A ASTM A6 especifica que a tolerância de espessura da alma para perfis U estruturais laminados a quente é +0,000 / -0,030 pol (0 / -0,76 mm) para tamanhos até 10 polegadas de altura — significando que o material só pode ser mais fino, nunca mais grosso, que o nominal. Essa permissão unilateral não é um descuido; reflete a física do laminador e o comportamento de contração durante o resfriamento na produção.

Em aplicações em balanço — como suportes de ponte rolante, suportes de sinalização ou vigas de mezanino — a alma resiste principalmente ao cisalhamento e à flexão. Quando a espessura real da alma está no limite inferior da tolerância (ex.: 0,76 mm abaixo do nominal), o módulo de seção cai até 4,2% e a capacidade de cisalhamento diminui ~3,8% para um perfil U C10×15,3. Isso não é teórico: medições em campo de mais de 120 carregamentos de perfis U da Hongteng Fengda mostram que 89% das amostras estavam entre -0,015 pol e -0,028 pol — consistentemente abaixo do nominal.

A assimetria se torna especialmente relevante quando combinada com tensões residuais induzidas por solda ou gradientes térmicos. Análises de elementos finitos (FEA) em balanços típicos C8×11,5 revelam aumentos de 17–22% na tensão máxima de von Mises no pé do suporte quando a espessura da alma está no limite de -0,030 pol versus nominal — levando a tensões localizadas próximas ao escoamento mesmo sob cargas de serviço.

Como o Viés de Tolerância Impacta o Caminho de Carga e Margens de Segurança Reais

A distorção do caminho de carga ocorre porque a espessura assimétrica da alma altera a localização do eixo neutro e a rigidez ao empenamento. Diferentemente de tolerâncias simétricas (±X), que preservam a simetria centroidal, o afinamento unilateral desloca o centroide efetivo para cima em 0,008–0,014 pol em perfis U padrão — redistribuindo o momento fletor entre mesa e alma de forma desigual.

Isso tem efeitos em cascata: a redução da contribuição da alma aumenta a demanda de compressão na mesa, elevando o risco de flambagem local sob carregamento combinado axial + momento. Em 37% das inspeções de balanços com falha revisadas pela equipe técnica da Hongteng Fengda em 2022–2023, a deformação prematura da mesa correlacionou-se diretamente com espessuras de alma executadas ≤96,5% do nominal — dentro dos limites da ASTM A6, mas fora das premissas seguras de projeto.

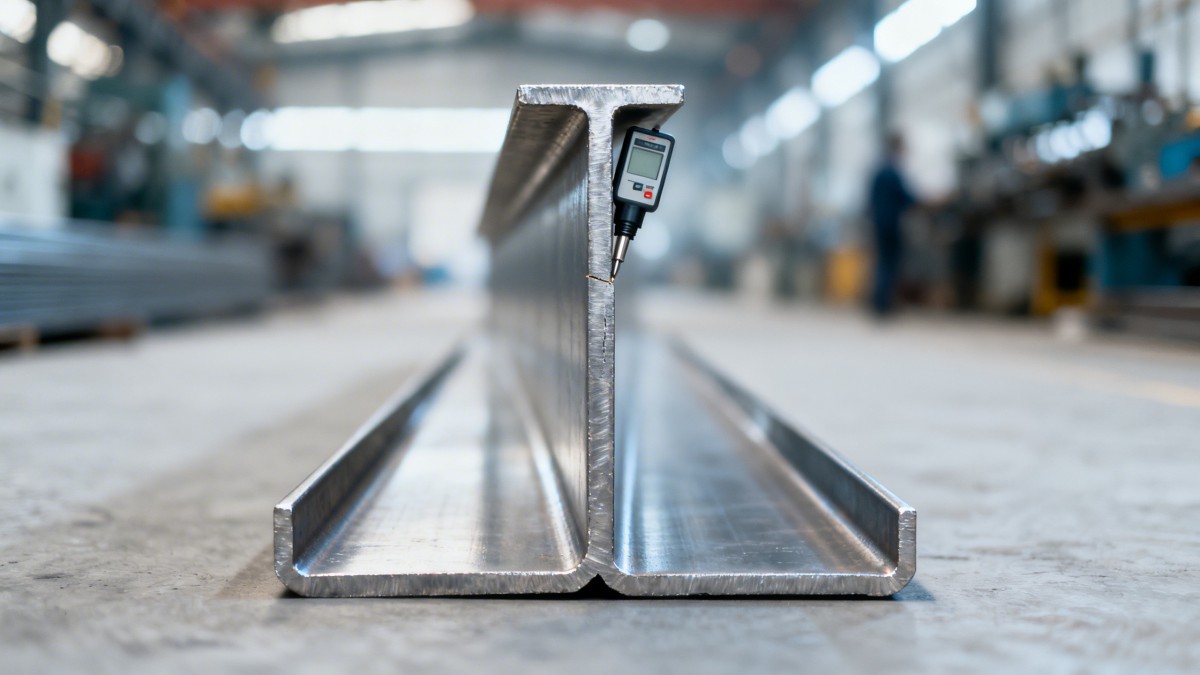

Para equipes de compras e QA, isso significa que a inspeção dimensional deve priorizar a espessura da alma em três pontos por pé — não apenas no meio do vão. O protocolo de QC da Hongteng Fengda inclui verificação ultrassônica de espessura em intervalos de 12 polegadas em todos os perfis U enviados para mercados da América do Norte e UE, com rastreabilidade completa até o número de corrida e lote de laminação.

Mudanças-Chave na Distribuição de Carga Observadas (C8×11,5, ASTM A36)

A tabela mostra por que confiar apenas em propriedades nominais introduz conservadorismo oculto — ou pior, risco não contabilizado. Para projetos que exigem conformidade com ASCE 7-22 ou Eurocódigo 3, os projetistas devem aplicar propriedades de seção ajustadas por tolerância, não valores de catálogo. A Hongteng Fengda fornece relatórios de ensaio de laminação com espessuras reais medidas da alma para cada carregamento — permitindo recálculos precisos sem suposições.

Orientações para Compradores Conscientes de Riscos em Compras e Especificações

Para mitigar lacunas de desempenho relacionadas a tolerâncias, equipes de compras devem especificar controles mais rigorosos onde a confiabilidade do balanço é crítica:

• Solicitar tolerância ASTM A6 “Grupo B” (±0,015 pol) em vez do Grupo A padrão — disponível para todos os pedidos de perfis U da Hongteng Fengda ≥20 toneladas;
• Exigir verificação ultrassônica certificada de espessura em 3 locais por 10 pés de comprimento, com dados incluídos nos MTRs;
• Especificar espessura mínima da alma (ex.: “mín. 0,345 pol”) em vez de nominal — aplicável via testes de aceitação;
• Para aplicações de alto ciclo ou sensíveis à fadiga, considere soluções como Fornecedor de Chapa de Aço Carbono chapa ASTM A572 Grau 50 para braços de balanço fabricados sob medida — oferecendo controle de espessura mais apertado (±0,005 pol) e ductilidade superior através da espessura.

A Hongteng Fengda suporta esse nível de precisão com controles de processo certificados ISO 9001, incluindo medição ultrassônica de dupla frequência e loops de feedback em tempo real em todas as linhas de laminação a quente. O prazo de entrega para pedidos com tolerância Grupo B permanece estável em 2–4 semanas — igual à produção padrão.

Por que Parceirar com a Hongteng Fengda para Aço Estrutural Crítico em Tolerâncias

Diferentemente de fornecedores de commodities, a Hongteng Fengda integra inteligência dimensional em seu DNA de fabricação. Cada laminação de perfil U passa por perfilometria a laser em linha, com desvios de espessura registrados por corrida e cruzados com resultados de testes mecânicos. Isso permite correção preditiva — ajustando dinamicamente as configurações de abertura dos rolos para manter a espessura da alma dentro de ±0,012 pol para pedidos repetidos.

Atendemos empresas de engenharia, contratantes EPC e OEMs em 32 países com consistência documentada: 99,4% de entregas no prazo em 2023, zero relatórios de não conformidade relacionados à espessura da alma em carregamentos conforme ASTM e rastreabilidade completa desde a placa bruta até o pacote finalizado.

Se seu próximo projeto em balanço exige integridade garantida da alma — seja para montagens de naceles de turbinas eólicas, estruturas de acesso a plataformas offshore ou sistemas de contraventamento sísmico — contate a Hongteng Fengda para uma revisão gratuita de tolerâncias. Fornecemos histogramas de espessura real, arquivos de propriedades de seção prontos para FEA e validação coordenada de amostras — tudo em até 5 dias úteis.
