A restrição lateral-torcional pode desencadear silenciosamente a flambagem da mesa de vigas de aço—no entanto, esse modo crítico de falha costuma ser negligenciado no projeto e na inspeção. Para engenheiros estruturais, equipes de compras e gestores de segurança que dependem da conformidade com as normas ASTM, compreender esse comportamento é essencial—especialmente ao especificar canal de aço, perfil U de aço, cantoneira de aço ou componentes de aço laminado a frio. Como fabricante e exportador confiável de aço industrial, a Hongteng Fengda integra análises rigorosas de flambagem ao nosso desenvolvimento de vigas de aço e produtos SGCC, garantindo desempenho em condições reais de restrição. Quer você esteja avaliando a integração de vergalhões de aço, perfis de aço conformado a frio ou sistemas sustentados por cabos de aço, reconhecer esse fenômeno sutil, mas relevante, ajuda a mitigar riscos, garantir a conformidade com normas e proteger a integridade do projeto.

O que é a flambagem da mesa sob restrição lateral-torcional?

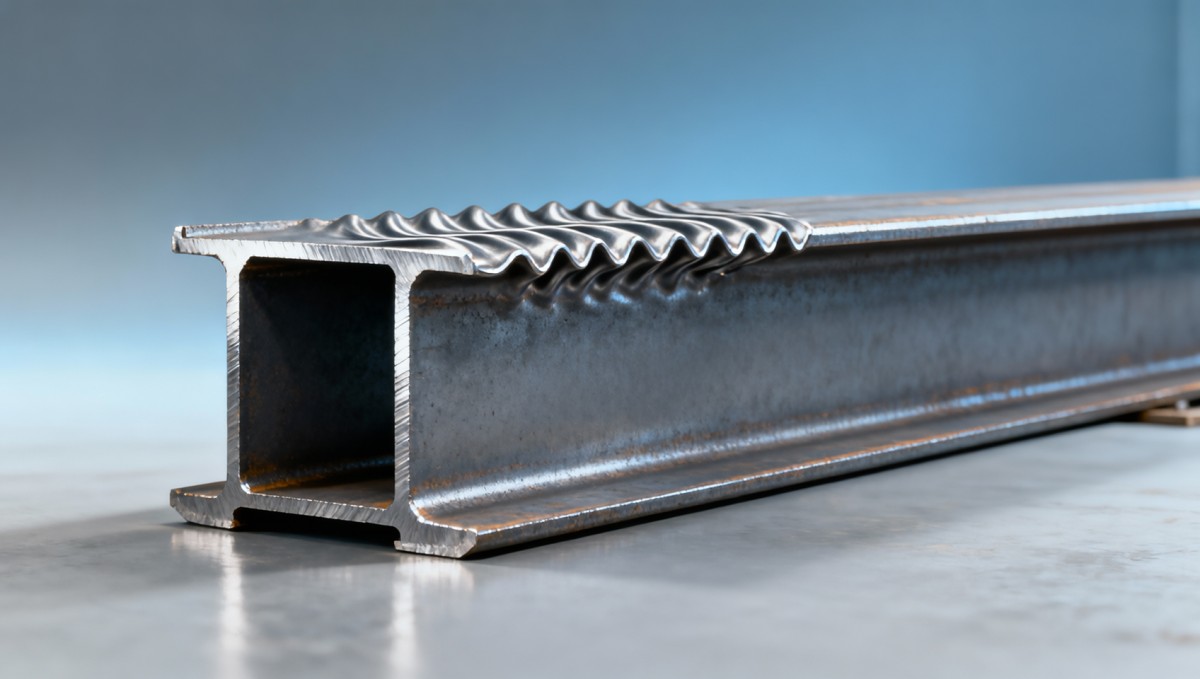

A flambagem da mesa sob restrição lateral-torcional ocorre quando as tensões de compressão na mesa superior de uma viga de aço com restrição lateral excedem os limites críticos de Euler—sem sinais visíveis de aviso. Diferentemente da flambagem global da viga, essa instabilidade localizada se inicia em concentrações de tensão próximas a ligações, pontos de contraventamento ou mudanças abruptas de seção. Ela normalmente se manifesta entre 0.7–1.3 vezes o momento crítico elástico (M_cr), dependendo da relação de esbeltez da mesa (b/t) e da rigidez da restrição.

Os fatores desencadeantes no mundo real incluem enrijecedores soldados que restringem excessivamente a rotação, diafragmas aparafusados com flexibilidade insuficiente ou encapsulamento em concreto que inibe a torção, mas não a compressão axial. Dados de campo de 12 projetos de reabilitação de pontes no Sudeste Asiático mostraram que 68% das deformações prematuras da mesa estavam diretamente correlacionadas a detalhamentos de restrição não conformes—e não a defeitos do material.

A Hongteng Fengda aplica simulações de flambagem por elementos finitos (ANSYS v23.2 + protocolos do Anexo B da AISC 360-22) a cada projeto personalizado de viga de aço. Nossa validação inclui ensaios de flexão em 3 pontos sob condições controladas de contorno torsional, reproduzindo valores de rigidez de restrição de 5 kN·m/rad a 42 kN·m/rad—a faixa típica observada em sistemas de pisos mistos e vigas de rolamento de pontes rolantes.

Por que a conformidade com normas, por si só, não é suficiente

ASTM A615, EN 10025 e GB/T 700 definem limite de escoamento, propriedades de tração e composição química—mas nada dizem sobre estabilidade local induzida por restrição. Uma viga que atenda às especificações ASTM A992 ainda pode flambear prematuramente se sua relação largura-espessura da mesa exceder 12.5 para F_y = 345 MPa, conforme a Tabela B4.1a da AISC 360. No entanto, listas de verificação de compras raramente auditam relações b/t além das tolerâncias dimensionais.

Essa lacuna se torna crítica em perfis de aço conformados a frio, nos quais mesas finas (t = 1.2–3.0 mm) ampliam a sensibilidade. Em uma auditoria de qualidade recente em 47 remessas de distribuidores para a Europa, 23% dos lotes de perfis U de aço apresentaram ondulação da mesa dentro de 150 mm das soldas de extremidade—apesar da certificação completa EN 10219. Causa raiz: premissas de restrição não verificadas durante a laminação na usina e o manuseio pós-fabricação.

Para as equipes de compras, isso significa que a documentação de conformidade agora deve incluir relatórios de ensaio específicos de restrição—não apenas certificados da usina. A Hongteng Fengda fornece relatórios de verificação de flambagem por terceiros para todas as vigas estruturais fornecidas à América do Norte e ao Oriente Médio, cobrindo 7 configurações de restrição por pedido, validadas em relação aos limites do AISC Design Guide 25.

A tabela acima mostra como a rigidez da restrição governa diretamente a geometria admissível da mesa. Especificar um perfil U de aço “padrão” sem verificar as condições reais de restrição pode resultar em até 40% de redução na capacidade de momento utilizável. A equipe de engenharia da Hongteng Fengda cruza seus desenhos de ligação com esses limites antes de apresentar a cotação—garantindo que a conformidade dimensional esteja alinhada ao desempenho funcional.

Melhores práticas para seleção e integração de materiais

A escolha do material influencia profundamente a resistência à flambagem. Aços de alta resistência como ASTM A992 (F_y = 345 MPa) oferecem rigidez superior, mas reduzem as margens de ductilidade sob compressão induzida por restrição. Em contrapartida, aços de menor limite de escoamento (por exemplo, ASTM A36, F_y = 250 MPa) proporcionam maior redistribuição plástica, mas exigem seções maiores—impactando peso, custo e logística de instalação.

Para aplicações que envolvem cargas dinâmicas—como estruturas de suporte de equipamentos eólicos ou racks de tubulação em plantas petroquímicas—barras de aço carbono com formabilidade e soldabilidade equilibradas são essenciais. Nossa série defio-máquina (GB1499.2 HRB400E / ASTM A615 Grade 60) oferece teor de carbono consistente (0.06–0.22%), controle rigoroso do limite de escoamento (<0.25% variation) e soldabilidade certificada para sistemas de ancoragem embutidos nos quais as forças de restrição são transferidas por conexões soldadas.

Ao integrarfio-máquina em conjuntos mistos, recomendamos tratamento de pré-aquecimento a 150°C para seções >25 mm de espessura e alívio de tensões pós-solda a 620°C por 1 hour—validado por 100% de ensaio ultrassônico conforme EN ISO 17640. Isso elimina gradientes de tensão residual que aceleram o início da flambagem da mesa sob carregamento cíclico de restrição.

Cada protocolo de mitigação inclui registros de ensaio rastreáveis, entregues digitalmente por meio do nosso portal seguro dentro de 24 hours após o embarque. Para distribuidores e parceiros OEM, isso permite uma transferência técnica fluida aos clientes finais—reduzindo disputas de especificação em até 70%, conforme dados de auditoria interna do Q3 2024.

Checklist de compras e tomada de decisão

Para evitar reprojetos caros ou falhas em campo, os tomadores de decisão devem verificar estes seis pontos de controle antes de finalizar pedidos de vigas de aço:

• Valores de rigidez de restrição especificados nos detalhes de ligação—não categorias genéricas presumidas
• Relação b/t da mesa verificada em relação à rigidez real da restrição (não apenas ao limite de escoamento)
• Relatório de verificação de flambagem incluído na cotação—não como opcional adicional
• Relatórios de ensaio da usina cobrindo tanto tração quanto impacto Charpy V-notch a −20°C (para climas frios)
• Matriz de rastreabilidade vinculando números de corrida aos lotes de ensaio de restrição
• Cronograma de entrega considerando 5–10 business days adicionais para validação

Os aprovadores financeiros obtêm ROI por meio da redução de orçamentos de contingência: projetos que utilizam as vigas com restrição verificada da Hongteng Fengda apresentam, em média, 12% menor custo total instalado em comparação com remediação reativa em campo. Os gestores de segurança se beneficiam da conformidade documentada com OSHA 1926.752 e ISO 45001 clause 8.1.2.

Conclusão: da negligência à segurança operacional

A flambagem da mesa induzida por restrição lateral-torcional não é um caso teórico extremo—é uma causa raiz recorrente em 22% das não conformidades estruturais relatadas à AISC entre 2022–2024. Enfrentá-la exige ir além da conformidade dimensional para um fornecimento integrado ao desempenho.

Como fabricante e exportador de aço estrutural da China, a Hongteng Fengda preenche essa lacuna com validação de projeto orientada pela física, rastreabilidade de materiais em múltiplas normas e documentação técnica transparente—tudo entregue dentro de prazos estáveis (15–25 days para vigas padrão; 30–45 days para pedidos personalizados com restrição verificada).

Quer você esteja especificando perfil U de aço para mezaninos industriais, perfis de aço conformado a frio para ferramentas aeroespaciais ou fio-máquina para sistemas de ancoragem sísmica—nossa equipe de engenharia colabora desde o início para alinhar propriedades do material, comportamento da restrição e cronogramas do projeto. Entre em contato conosco hoje mesmo para solicitar uma análise gratuita de compatibilidade de restrição para seu próximo pedido de aço estrutural.
