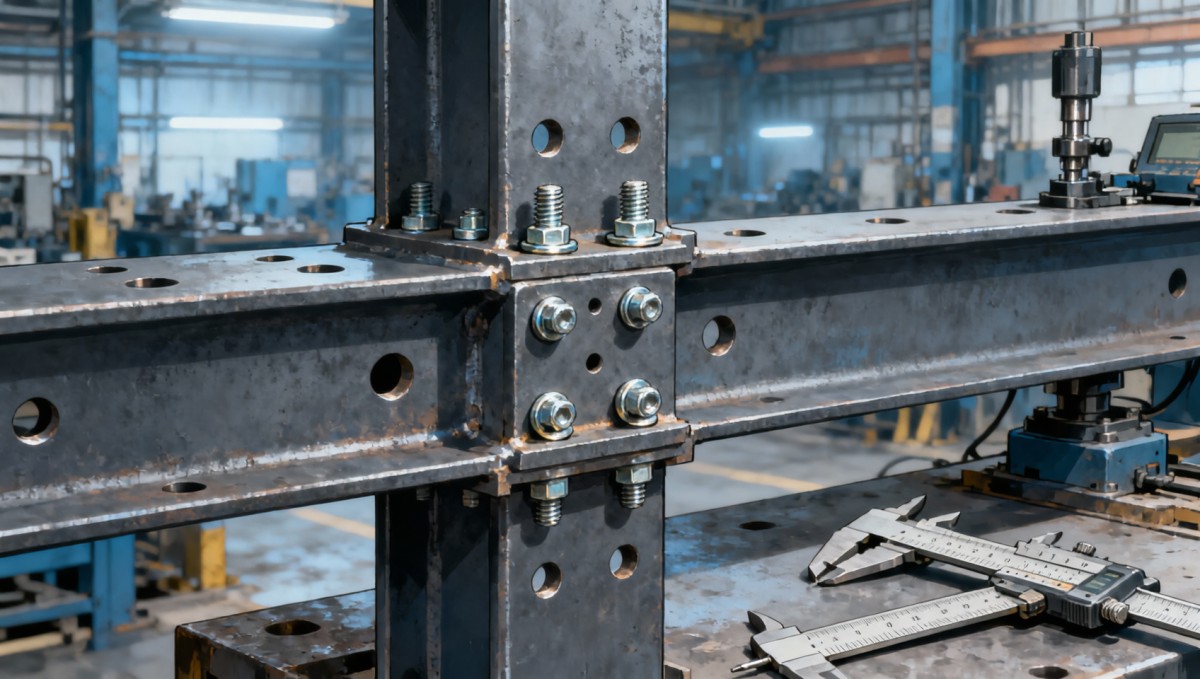

Perfuração de Aço Estrutural: Tolerâncias de Furos que Protegem o Desempenho das Ligações

A perfuração de aço estrutural é mais do que fazer furos — é uma etapa crítica para proteger a resistência das ligações, o alinhamento e a segurança do projeto a longo prazo. Um furo que pareça apenas ligeiramente deslocado ou sobredimensionado pode criar problemas de ajuste dos parafusos, exigir modificações no local, reduzir o desempenho de apoio ou atrasar a montagem enquanto as equipes decidem se um reparo é aceitável. Para os operadores, a abordagem mais útil é simples: cada furo perfurado faz parte de um sistema de ligação, não de uma característica de usinagem isolada.

O resultado exigido não é apenas “um parafuso pode passar”. O furo deve ter o tipo, diâmetro, localização, formato, condição de borda e orientação corretos para o conjunto de parafuso e o projeto da ligação. Esses requisitos podem vir de desenhos contratuais, especificações de fabricação, normas aplicáveis de estruturas metálicas e desenhos de oficina aprovados. Projetos ASTM, EN, JIS e GB podem utilizar terminologias e convenções de aceitação diferentes; portanto, os documentos liberados do projeto — e não o hábito de um trabalho anterior — devem controlar a execução.

Por Que a Tolerância do Furo Afeta Diretamente a Ligação

As ligações estruturais aparafusadas transferem carga por diversos mecanismos. Dependendo do projeto, o parafuso pode trabalhar por apoio, resistência ao deslizamento, tração ou uma combinação dessas ações. A geometria do furo influencia como as peças conectadas se unem e como a força entra na chapa, na mesa da viga, na cantoneira, no perfil U ou na chapa de ligação. Um padrão de furos inadequado também pode introduzir excentricidade não intencional, fazendo com que uma ligação se comporte de forma diferente do detalhe projetado.

Um furo sobredimensionado não é automaticamente defeituoso. As especificações padrão reconhecem diversas categorias de furos, incluindo furos redondos padrão, furos sobredimensionados, furos oblongos curtos e furos oblongos longos. Cada categoria tem uma finalidade. Os rasgos podem permitir movimento, ajuste de montagem ou efeitos térmicos, mas sua direção e utilização devem ser especificadas. Substituir um furo por outro maior simplesmente porque um componente não se alinhou não é o mesmo que utilizar um furo sobredimensionado ou oblongo aprovado em uma ligação projetada.

A tolerância de localização é igualmente importante. Se um furo estiver deslocado, um único parafuso ainda poderá entrar. Se todo um grupo de furos tiver se deslocado, o elemento poderá precisar ser forçado para a posição, o que pode deformar o aço conectado, aumentar a tensão de instalação ou impossibilitar o ajuste de componentes adjacentes. Em estruturas repetitivas, pequenos erros de traçado podem se acumular até que o problema se torne visível apenas durante a montagem.

A qualidade do furo também afeta o desempenho prático. Rebarbas excessivas impedem o contato adequado entre as superfícies de atrito. Bordas rasgadas, superfícies endurecidas por trabalho, descoloração excessiva por calor ou furos fora de circularidade podem dificultar a inspeção e a instalação dos parafusos. Um furo perfurado deve estar limpo e corresponder à geometria especificada, com rebarbas removidas quando exigido, em vez de ser considerado aceitável apenas porque ficará oculto após a montagem.

Leia o Desenho Antes de Preparar a Furadeira

A maioria dos erros de perfuração evitáveis começa antes de a ferramenta tocar o aço. Os operadores devem confirmar a marca do elemento, a revisão do desenho, a face da ligação, os pontos de referência, o tipo de furo, a designação do parafuso e qualquer instrução relacionada ao revestimento, à sequência de soldagem ou às condições de ajuste em campo. Em elementos assimétricos, é especialmente fácil perfurar o padrão correto na face errada. Cantoneiras, perfis U, perfis T e elementos compostos exigem um controle claro de orientação.

Não presuma que o tamanho nominal do parafuso seja igual ao tamanho nominal do furo. Os requisitos de projeto e fabricação aplicáveis definem as dimensões permitidas dos furos e qualquer tratamento especial para rasgos. Eles também podem definir tolerâncias para espaçamento entre furos, distância à extremidade, bitola e posição relativa dos furos correspondentes. Quando os documentos do projeto entrarem em conflito ou deixarem incertezas, a questão deve ser resolvida por meio do processo responsável de engenharia ou qualidade antes de a produção prosseguir.

Uma verificação útil antes da perfuração é identificar a característica que realmente controla o padrão. Pode ser a extremidade de uma viga, a linha de centro de uma alma, a borda de uma mesa, uma referência de chapa ou a relação centro a centro entre furos. Medir cada furo independentemente a partir de uma borda externa pode ampliar a variação de traçado. A medição baseada em referências mantém o padrão vinculado à intenção do projeto.

• Verifique o desenho aprovado mais recente e a identificação do elemento.
• Confirme se os furos são padrão, sobredimensionados, oblongos curtos ou oblongos longos.
• Verifique o diâmetro e a classe do parafuso em relação à tabela de ligações.
• Estabeleça a face de referência correta e a referência primária.
• Revise quaisquer restrições relativas à modificação em campo ou ao corte a chama.

As Tolerâncias que Exigem Atenção no Chão de Fábrica

O diâmetro do furo é o controle mais evidente, mas é apenas um deles. Uma rotina confiável de inspeção considera o diâmetro, a localização do centro, o espaçamento, as dimensões dos rasgos, o eixo do furo e a condição da borda. A norma aplicável ou a especificação do projeto deve fornecer a base de aceitação. Os operadores não devem utilizar uma “tolerância de oficina” universal para todos os projetos de exportação, porque os sistemas de parafusos, as categorias de ligação e as especificações dos clientes podem variar.

O eixo do furo merece atenção ao perfurar materiais espessos ou chapas sobrepostas. Uma broca que se desvia, uma peça de trabalho mal fixada ou uma base de furadeira magnética desgastada pode criar um furo que não seja perpendicular à superfície de contato. O parafuso ainda pode passar, mas as arruelas podem não se assentar uniformemente e os componentes correspondentes podem resistir à montagem. Esse risco aumenta ao perfurar perto das bordas ou sobre superfícies irregulares.

O Método de Perfuração Altera o Perfil de Risco

Linhas de perfuração CNC, furadeiras radiais, furadeiras magnéticas, sistemas de puncionamento e equipamentos de corte térmico podem ser utilizados na fabricação estrutural sob controles adequados. A questão não é qual processo parece mais avançado; é se o processo consegue produzir repetidamente a geometria de furo exigida no elemento real, na espessura, na condição de acesso e no volume de produção efetivos.

A perfuração CNC proporciona forte repetibilidade quando os programas, o posicionamento do material e a calibração da máquina são controlados. É particularmente útil para vigas, chapas e componentes de ligação de alto volume. A perfuração manual ou magnética continua comum em operações localizadas, reparos aprovados pela engenharia e elementos que não podem ser processados em uma linha. Nessas situações, a disciplina de preparação torna-se ainda mais importante: fixe com segurança, marque com punção central ou localize com precisão quando apropriado, confirme que a furadeira está estável e evite movimento durante a saída da broca.

O puncionamento pode ser eficiente dentro dos limites de espessura e qualidade estabelecidos pelos requisitos de fabricação relevantes. No entanto, a folga do punção, a condição da matriz e a espessura do material afetam a qualidade da borda e a deformação. Furos cortados termicamente exigem cuidado especial. Eles podem ser permitidos em algumas aplicações quando produzidos e acabados de acordo com os requisitos do projeto, mas sua borda afetada pelo calor, conicidade e consistência dimensional precisam ser avaliadas. Uma abertura cortada termicamente nunca deve ser considerada equivalente a um furo perfurado sem verificar a especificação aplicável.

A condição da ferramenta é uma fonte discreta de não conformidade. Uma broca sem fio pode gerar calor, vibração, baixa circularidade e rebarbas excessivas. A pressão de avanço incorreta pode agravar o problema: força excessiva cria risco de quebra e movimento, enquanto pressão insuficiente pode causar atrito e endurecer a superfície. Utilize as orientações do fabricante da ferramenta quanto à velocidade, avanço, refrigerante e seleção de cortador e, em seguida, verifique a primeira peça antes de liberar uma produção em série.

Problemas de Ajuste Frequentemente Revelam Falhas Anteriores no Processo

Quando os parafusos não se alinham no local, a perfuração costuma ser culpada primeiro. Às vezes isso está correto; outras vezes, a causa raiz está em etapas anteriores. Comprimento incorreto do elemento, orientação da contraflecha, retração de soldagem, deformação de chapa, revisões divergentes, acúmulo de revestimento ou sequência incorreta de montagem podem afetar o ajuste. A resposta correta é inspecionar toda a interface em vez de aumentar imediatamente um furo.

O alargamento ou a ampliação em campo podem ser permitidos apenas sob condições e rotas de aprovação definidas. Isso pode alterar a classificação da ligação, reduzir a distância à borda, afetar os requisitos de arruelas ou exigir análise de engenharia. Modificações não controladas no local são particularmente arriscadas para ligações críticas ao deslizamento, detalhes sensíveis à fadiga, obras sísmicas ou ligações próximas aos limites mínimos de distância à borda. A regra prática é firme: não use uma furadeira para ocultar um problema dimensional.

Para montagens em oficina, o ajuste de teste pode identificar problemas de padrão antes do envio. Isso é valioso para nós complexos, treliças com múltiplos elementos, colunas compostas e interfaces entre conjuntos fabricados independentemente. Mesmo quando uma montagem de teste completa não é exigida, verificar peças de acoplamento representativas e registrar os resultados fornece à equipe de qualidade evidências de que o processo estabelecido está funcionando.

A Inspeção Deve Seguir o Risco Real da Ligação

Nem todo furo precisa do mesmo nível de medição, mas todo padrão crítico exige controle rastreável. A inspeção da primeira peça é essencial após uma nova preparação, alteração de programa, substituição de ferramenta ou revisão de desenho. Para trabalhos recorrentes, a amostragem durante o processo pode identificar desvios antes que um grande lote seja afetado. A inspeção final deve se concentrar nas dimensões que influenciam a montagem e o comportamento estrutural, em vez de depender apenas de uma verificação visual.

Ferramentas de medição úteis incluem paquímetros calibrados, calibradores passa/não passa, fitas métricas, réguas de aço, gabaritos, sistemas de coordenadas e dispositivos de inspeção fabricados para essa finalidade. A ferramenta deve ser adequada à tolerância que está sendo verificada. Uma fita métrica pode ser suficiente para uma verificação geral do elemento, mas não é o melhor método para confirmar uma relação rigorosa de centro a centro entre furos. Os registros de medição devem identificar o componente, a revisão do desenho, a característica medida, o resultado e o inspetor quando exigido pela documentação de qualidade do projeto.

Após a perfuração, inspecione também o aço ao redor. Confirme a distância restante à borda, procure deformações próximas a materiais finos, remova rebarbas inaceitáveis e verifique se a proteção contra corrosão ou a preparação da superfície não será comprometida. Se os furos forem perfurados após galvanização ou revestimento, o procedimento de reparo especificado deverá ser seguido; a perfuração expõe aço novo e pode criar um caminho local para corrosão se permanecer sem tratamento.

As Diferenças de Material Exigem uma Abordagem de Perfuração Diferente

Aço carbono estrutural, aço patinável, aço inoxidável e perfis conformados a frio não respondem de forma idêntica à perfuração. Espessura, condição da superfície, tensão residual, dureza e trabalho a frio podem alterar a vida útil da ferramenta e a geração de calor. Os materiais inoxidáveis, em particular, podem endurecer por trabalho se a ferramenta atritar em vez de cortar de forma consistente. Fixação estável, cortadores adequados, avanço controlado e fluido de corte apropriado são medidas práticas de proteção quando compatíveis com o material e os requisitos de acabamento posteriores.

Isso é importante quando um pacote estrutural inclui componentes que não são de aço carbono. Por exemplo, um produto de aço inoxidável 201, como abarra quadrada de aço inoxidável 310, pode ser utilizado em aplicações de fabricação ou componentes em que a resistência à corrosão, a conformabilidade e a aparência da superfície sejam relevantes. Não deve ser tratado como intercambiável com material de viga estrutural apenas porque ambos são aço. Confirme a classe real, a forma do produto, a função de carregamento, o método de perfuração e o detalhe de ligação aplicável antes de processá-lo juntamente com a estrutura principal de aço.

Uma Melhor Transferência da Fabricação para a Montagem

Uma perfuração confiável começa com uma cadeia clara de informações: a intenção de projeto torna-se um desenho controlado, o desenho torna-se um programa ou traçado preciso, e o elemento acabado é verificado em relação às mesmas referências utilizadas para produzi-lo. Essa cadeia é especialmente importante para projetos de exportação, nos quais o fabricante e a equipe de montagem podem estar separados por distância, idioma e diferentes práticas normativas.

A Hongteng Fengda fornece cantoneiras, perfis U, vigas, perfis conformados a frio e componentes estruturais personalizados para projetos internacionais de construção e industriais. Para trabalhos regidos por requisitos ASTM, EN, JIS ou GB, a prioridade prática é alinhar os detalhes de perfuração, a documentação de materiais, as expectativas de inspeção, a embalagem e a sequência de envio antes do início da fabricação. Uma capacidade de produção estável só ajuda quando as informações da ligação são igualmente estáveis e rastreáveis.

Antes de liberar qualquer trabalho de perfuração de aço estrutural, confirme a tabela de furos aprovada, o sistema de parafusos, as tolerâncias exigidas, o procedimento de modificação permitido e os pontos de inspeção. Essa breve revisão geralmente custa muito menos do que resolver um problema de padrão de parafusos depois que o aço chegou ao local.
