Escolher os tamanhos corretos de cantoneiras de aço estrutural é essencial para a estabilidade da estrutura, a eficiência do material e o controle de custos do projeto. Para gerentes de projeto que lidam com obras industriais ou de construção, entender como as opções de cantoneiras de aço estrutural se adequam às aplicações comuns de estruturas pode reduzir erros de compra e melhorar a execução. Este guia apresenta considerações práticas sobre dimensionamento para ajudar você a alinhar as especificações às necessidades reais do projeto.

Em muitos edifícios industriais, plataformas de equipamentos, suportes e sistemas de estrutura secundária, o tamanho incorreto da cantoneira pode criar 3 problemas diretos: desempenho insuficiente, peso de aço desnecessário e atrasos evitáveis na fabricação. Um processo prático de seleção deve equilibrar demanda de carga, método de conexão, conformidade com normas e prazo de entrega.

Para compradores globais que compram da China, a decisão não envolve apenas dimensões. Ela também inclui tolerâncias, disponibilidade de grau, condição da superfície e se o fornecedor pode entregar produtos de cantoneiras de aço estrutural padrão ou OEM sob requisitos ASTM, EN, JIS, ou GB dentro de uma janela realista de produção de 2–6 semanas.

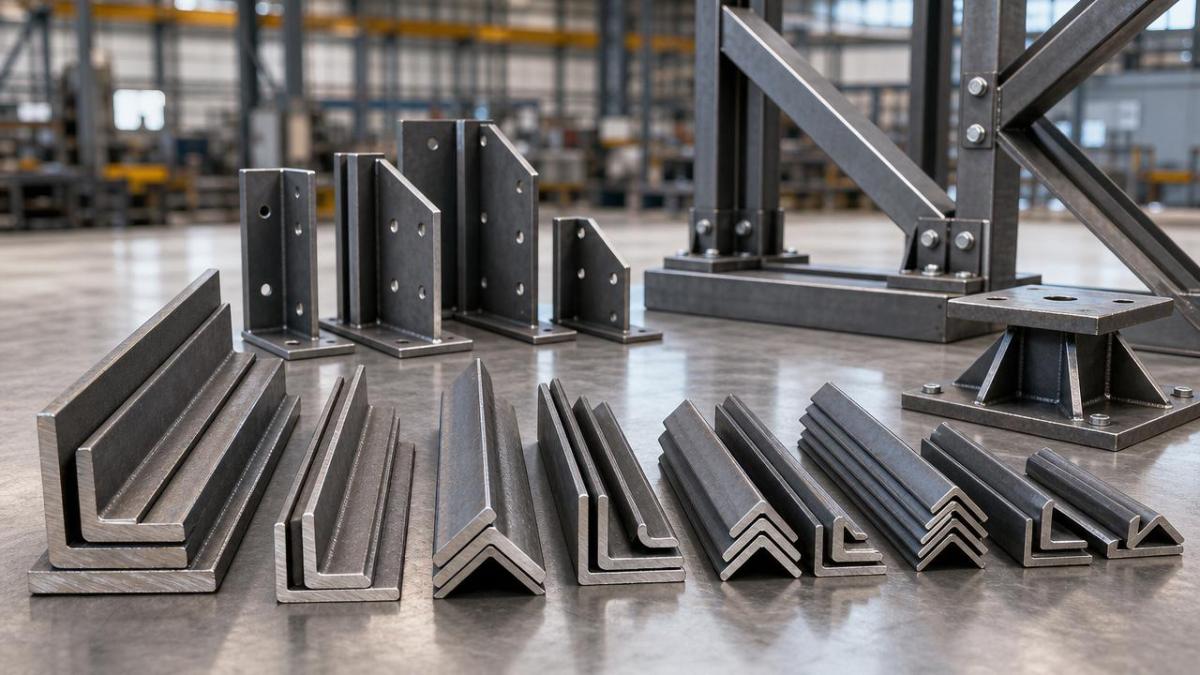

Como os tamanhos das cantoneiras de aço estrutural correspondem às aplicações comuns de estruturas

Uma cantoneira de aço estrutural é comumente usada em formato em L para contraventamento, bordas de estrutura, estruturas de base, suportes de máquinas e reforço de conexões. Em trabalhos de estrutura, as variáveis mais comuns são tamanho da aba, espessura, abas iguais ou desiguais e grau do aço. Esses 4 fatores afetam tanto a capacidade quanto a eficiência de fabricação.

Os gerentes de projeto frequentemente lidam com tamanhos de cantoneiras que variam de 25 x 25 x 3 mm até 200 x 200 x 20 mm para trabalhos de estrutura padrão. Seções mais leves são adequadas para escadas, proteções e pequenos suportes. Tamanhos intermediários são amplamente usados para suportes de terças, contraventamento cruzado e estruturas de equipamentos. Seções mais pesadas são mais comuns em bases industriais e nós de estruturas portantes.

Usos típicos por faixa de tamanho

A tabela abaixo oferece uma visão prática de como os tamanhos de cantoneiras de aço estrutural são comumente selecionados em trabalhos relacionados a estruturas. Os cálculos exatos de engenharia ainda devem ser baseados nas cargas do projeto, vão, desenho da conexão e requisitos do código local.

Uma conclusão importante é que muitos trabalhos de estrutura não precisam da maior seção disponível. Superdimensionar mesmo em 2–4 mm de espessura em um projeto médio pode adicionar tonelagem de aço desnecessária, mais horas de soldagem e transporte mais caro. Uma boa compra começa com dimensionamento baseado na função, e não com pedidos baseados no hábito.

Cantoneira de abas iguais vs cantoneira de abas desiguais no projeto de estruturas

Cantoneiras de abas iguais são frequentemente preferidas para cargas simétricas e detalhamento simples. Elas são mais fáceis de padronizar em vários conjuntos de estruturas. Cantoneiras de abas desiguais são mais úteis quando uma aba precisa se conectar a uma flange estreita, chapa de parede ou membro secundário, enquanto a outra aba suporta um cordão de solda mais largo ou padrão de parafusos mais amplo.

Para as equipes de compras, essa distinção é importante porque seções de cantoneiras de abas iguais geralmente são mais fáceis de adquirir em grandes quantidades, enquanto tamanhos desiguais podem envolver disponibilidade de estoque mais limitada. Se um projeto exigir de 5 a 8 especificações repetidas de cantoneiras, padronizar 2 ou 3 delas pode simplificar a compra e reduzir erros de fabricação.

Verificações rápidas de seleção para gerentes de projeto

• Confirme se o elemento é portante, de enrijecimento ou apenas um acessório de conexão.
• Verifique se a cantoneira trabalha à compressão, tração ou carregamento combinado.
• Revise a distância da borda para parafusos e o acesso para soldagem antes de finalizar as dimensões da aba.
• Verifique se é necessário galvanização, primer ou acabamento bruto de laminação.
• Alinhe a seção com a norma aplicável, como ASTM, EN, JIS, ou GB.

Essas verificações podem levar apenas 15–30 minutos durante a revisão pré-pedido, mas podem evitar retrabalho que atrasa os cronogramas da obra em vários dias ou mais. Para trabalhos de estrutura com suportes repetidos, a validação antecipada da seção geralmente é mais valiosa do que a correção em campo em estágio avançado.

Principais fatores de dimensionamento que afetam desempenho, custo e fabricação

Escolher a cantoneira de aço estrutural correta significa entender como a geometria interage com a fabricação. Em muitos projetos, uma seção que é suficientemente resistente no papel ainda pode ser ineficiente se complicar o parafusamento, criar congestionamento de solda ou exceder os limites de manuseio para montagem em oficina.

Quatro variáveis centrais de dimensionamento

1. Tamanho da aba: afeta área de contato, rigidez e espaço de conexão.
2. Espessura: influencia capacidade de carga, soldabilidade e peso total.
3. Comprimento do elemento: impacta o comportamento de flambagem e a eficiência do transporte.
4. Grau do aço: determina desempenho de escoamento e resistência à tração sob condições de projeto.

Por exemplo, uma cantoneira 75 x 75 x 6 mm pode funcionar bem para um elemento curto de contraventamento, mas a mesma seção pode ser inadequada para um elemento mais longo sem apoio. Em termos práticos, comprimentos sem apoio acima de 1.5 m a 3 m frequentemente exigem análise mais cuidadosa quanto à deflexão e flambagem, especialmente em estruturas com pouco contraventamento.

Como as decisões de dimensionamento afetam a execução posterior

A escolha da seção influencia diretamente o custo de fabricação de pelo menos 3 maneiras: tempo de corte e furação, tempo de soldagem e consumo de revestimento. Uma cantoneira mais espessa pode aumentar o metal de solda depositado, enquanto uma aba mais larga pode exigir chapas gusset maiores. Quando multiplicadas por 100 a 500 peças repetidas, pequenas mudanças de tamanho tornam-se itens de orçamento.

Nesta etapa, os gerentes de projeto às vezes também analisam necessidades de materiais adjacentes. Para chapas usadas em conexões de estruturas, peças de cobertura, componentes conformados ou acessórios estampados,Chapa de Aço de Alto Carbono pode ser considerada para aplicações que exigem alta resistência à tração, resistência à deformação e desempenho confiável de conformação.

Disponível em modelos como SPCC, SPCCT, SPCD, SPCE, SPCF, e SPCG, esta opção de chapa pode atender usos de fabricação, incluindo quadros elétricos, cestos de ferro, peças de chassi automotivo, componentes de telhado e painéis de superfície conformados. As dimensões típicas abrangem Width100mm-3000mm, Length1m-12m, e Thickness0.1mm-400mm, com normas incluindo AISI, ASTM, ASME, DIN, BS, EN, ISO, JIS, GOST, e SAE.

Embora chapas e cantoneiras desempenhem funções estruturais diferentes, combinar a cantoneira de aço estrutural correta com o material de chapa adequado em um único plano de compra pode melhorar a coordenação entre os pacotes de fabricação, especialmente onde estão envolvidos suportes, detalhes de base ou acessórios de aço dobrado.

Pontos de comparação focados em compras

A próxima tabela destaca fatores comuns de seleção que as equipes de projeto devem comparar antes de fazer um pedido. Ela ajuda a conectar as necessidades de engenharia com as realidades da cadeia de suprimentos.

A mensagem prática é clara: a melhor cantoneira de aço estrutural não é apenas aquela com resistência adequada. É também aquela que se ajusta ao cronograma do projeto, à rota de fabricação, ao processo de revestimento e ao projeto da conexão sem criar custos ocultos.

Trabalhos comuns de estruturas e orientação prática para seleção de cantoneiras

Diferentes aplicações de estruturas exigem prioridades diferentes. Algumas precisam de melhor rigidez, algumas precisam de furação mais fácil e algumas precisam de repetibilidade econômica em centenas de elementos idênticos. Um gerente de projeto deve primeiro classificar o trabalho e depois selecionar a cantoneira de aço estrutural de acordo.

Estruturas secundárias leves e acessórios

Para postes de corrimão, plataformas de acesso, pequenas estruturas de suporte e suportes de manutenção, tamanhos de cantoneiras de 30 x 30 x 3 mm a 50 x 50 x 5 mm são comumente usados. O foco aqui geralmente é fabricação fácil e peso razoável, em vez de resistência máxima. Pedir seções superdimensionadas nesses trabalhos frequentemente aumenta o custo com ganho funcional limitado.

Estruturas de suporte industrial e bases de equipamentos

Bases de máquinas, skids utilitários e estruturas de suporte de plantas frequentemente usam cantoneiras de 63 x 63 x 6 mm a 100 x 100 x 10 mm. Essas seções oferecem um melhor equilíbrio entre rigidez e fabricação gerenciável. Se houver vibração ou carregamento repetido, o detalhamento da conexão deve receber a mesma atenção que o próprio tamanho do elemento.

Pontos de contraventamento e reforço

Onde a cantoneira de aço estrutural funciona como um contraventamento ou aba de reforço, espessura e comprimento tornam-se mais críticos. Um elemento mais longo pode precisar de uma seção mais pesada ou de um layout de suporte revisado. Em termos práticos de compra, mudar uma seção de 6 mm para 8 mm pode ser menos disruptivo do que redesenhar várias chapas de conexão depois.

Erros comuns a evitar

• Selecionar apenas pelo tamanho da aba e ignorar a espessura.
• Usar a disponibilidade de estoque como único fator de projeto.
• Ignorar a tolerância para galvanização ou os requisitos de revestimento.
• Não alinhar o espaçamento dos parafusos com a largura real da aba.
• Encomendar vários tamanhos quase duplicados que complicam a separação no local.

Evitar essas 5 questões pode economizar tanto tempo de manuseio no armazém quanto tempo de instalação no local. Em projetos maiores, reduzir mesmo 10% da variedade de seções pode melhorar a identificação, o agrupamento e o controle de fabricação.

Coordenação com fornecedores, normas e controle de risco para projetos internacionais

Ao comprar cantoneiras de aço estrutural para obras de construção ou projetos industriais no exterior, a adequação técnica é apenas uma parte da decisão. A outra parte é a execução do fornecedor. Um fabricante confiável deve apoiar a revisão de especificações, o controle de qualidade e a coordenação de entrega antes que o material chegue ao local do projeto.

O que os gerentes de projeto devem confirmar antes de fazer o pedido

1. A lista de tamanhos de seção, quantidade e formato da norma estão finalizados.
2. O grau do aço e a norma aplicável estão claramente indicados.
3. Os requisitos de tratamento de superfície estão definidos para exposição interna ou externa.
4. Os pontos de inspeção estão acordados, como dimensões, retidão e marcação.
5. A embalagem, o lote de embarque e a janela de entrega exigida estão confirmados.

Esse processo de confirmação em 5 etapas é especialmente útil quando um projeto inclui itens mistos, como cantoneiras, canais de aço, vigas de aço, perfis de aço conformados a frio e peças estruturais personalizadas. Ele reduz a confusão entre os requisitos de desenho e as descrições de compra.

Por que a capacidade de fabricação importa

Um fornecedor com instalações de produção modernas e controle de qualidade rigoroso pode gerenciar melhor tanto especificações padrão quanto solicitações OEM. Para compradores internacionais, isso é importante quando os pacotes do projeto incluem vários tipos de seções e critérios de aceitação sob estruturas ASTM, EN, JIS, ou GB.

A Hongteng Fengda atende projetos globais de construção, industriais e de manufatura com cantoneiras, canais de aço, vigas de aço, perfis de aço conformados a frio e componentes estruturais de aço personalizados. Para gerentes de projeto, o valor está na capacidade de produção estável, qualidade consistente e prazos de entrega confiáveis que ajudam a reduzir o risco de compra na América do Norte, Europa, Oriente Médio e Sudeste Asiático.

Expectativas de prazo de entrega e comunicação

Para muitos pedidos padrão de cantoneiras de aço estrutural, o planejamento de produção pode ficar dentro de 2–4 semanas, enquanto processamento personalizado ou pedidos de seções mistas podem se estender para 4–6 semanas, dependendo da quantidade e dos requisitos de acabamento. O esclarecimento técnico antecipado geralmente encurta o processo de forma mais eficaz do que a pressão de cronograma de última hora.

As equipes de projeto também devem solicitar uma lista de verificação documental cobrindo informações de teste de usina, marcação de seção, lista de embalagem e atualizações do status do embarque. Mesmo relatórios simples em 3 etapas—confirmação do pedido, inspeção pré-embarque e despacho—podem melhorar a visibilidade e reduzir o risco de coordenação.

Abordagem final de seleção para melhores resultados do projeto

O tamanho correto da cantoneira de aço estrutural depende de mais do que uma dimensão de catálogo. Ele deve se adequar à função da estrutura, ao detalhe da conexão, à rota de fabricação, ao requisito normativo e ao cronograma do projeto. Na maioria dos casos, uma revisão disciplinada de 4 áreas—função da carga, tamanho da aba, espessura e viabilidade de fornecimento—levará a uma escolha mais eficiente.

Para gerentes de projeto e tomadores de decisão de engenharia, os melhores resultados vêm de alinhar o projeto técnico com o planejamento de compras desde o início. Isso significa reduzir variedade desnecessária de seções, verificar condições práticas de montagem e confirmar a capacidade de entrega antes de emitir o pedido final.

Se você está avaliando opções de cantoneiras de aço estrutural para estruturas industriais, suportes de construção ou conjuntos de aço personalizados, a Hongteng Fengda pode fornecer especificações padrão e soluções estruturais de aço sob medida para corresponder às necessidades do seu projeto. Entre em contato conosco agora para discutir tamanhos, normas, cronogramas de entrega ou para obter uma cotação personalizada para seu próximo trabalho.
