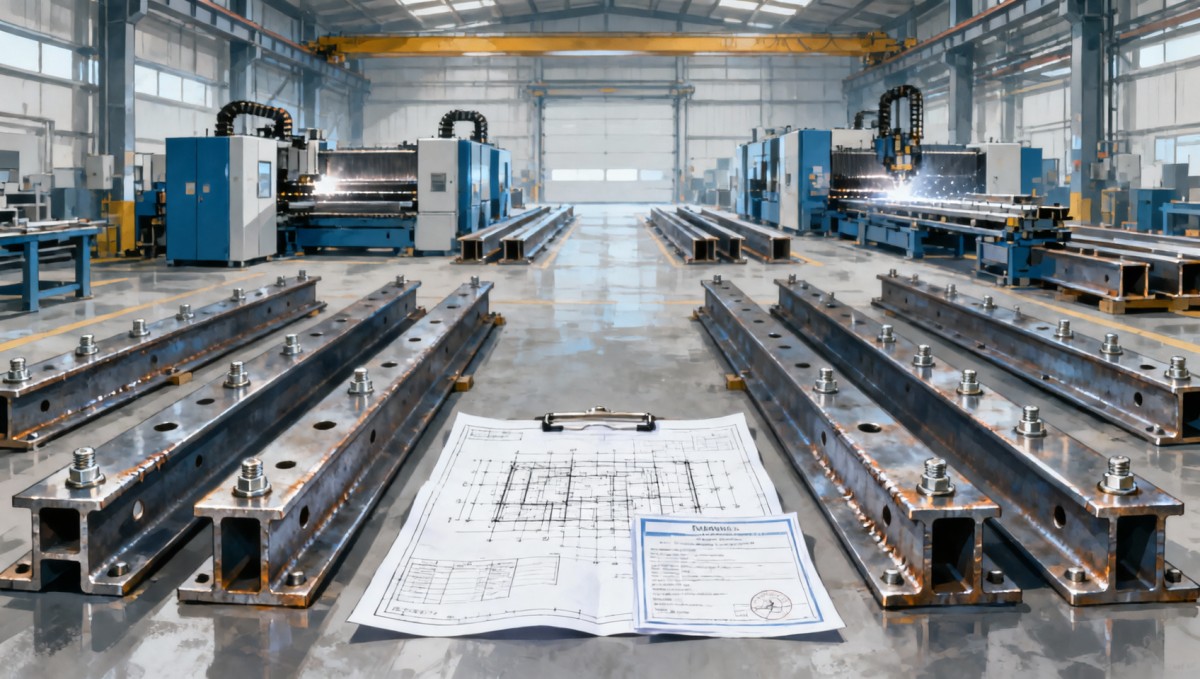

Antes do início da fabricação, a engenharia de aço estrutural deve converter a intenção do projeto em informações verificáveis e prontas para produção, que um fabricante possa executar sem suposições.

Para avaliadores técnicos, a questão central é simples: o pacote de engenharia apresentado consegue produzir estruturas de aço em conformidade, dentro do prazo, com custos controlados e rastreabilidade?

A resposta depende menos de um conjunto geral de desenhos do que da definição completa de interfaces críticas, materiais, ligações, tolerâncias, normas e obrigações de inspeção.

Informações incompletas geram consequências previsíveis: paralisações na fabricação, pedidos de esclarecimento, substituições inadequadas de materiais, problemas de ajuste em obra, entregas atrasadas e disputas sobre a responsabilidade pelas correções.

Comece com uma definição de escopo pronta para fabricação

Um escopo pronto para fabricação identifica exatamente quais elementos estruturais, chapas, acessórios, parafusos, revestimentos e componentes secundários são de responsabilidade do fornecedor.

Os avaliadores técnicos devem confirmar se o pacote abrange apenas o fornecimento, detalhamento de oficina, fabricação, pré-montagem, tratamento de proteção, embalagem, entrega ou suporte em obra.

O escopo deve distinguir o aço estrutural primário de suporte de carga de estruturas metálicas diversas, estruturas de acesso, guarda-corpos, escadas, suportes para grades, pipe racks e itens de conexão embutidos.

Limites de escopo ambíguos surgem frequentemente nas interfaces entre aço estrutural, obras civis, equipamentos mecânicos, sistemas elétricos e acabamentos arquitetónicos.

Uma matriz clara de responsabilidades evita que um fabricante produza componentes que posteriormente entrem em conflito com insertos em concreto, skids de equipamentos, rotas de cabos ou sistemas de revestimento.

Para o fornecimento internacional, os avaliadores também devem definir Incoterms, pontos de divisão do transporte, métodos de embalagem exigidos, documentação de exportação e se o controlo dimensional se aplica antes ou depois do revestimento.

Os desenhos aprovados devem apresentar geometria fabricável

Os desenhos de projeto estabelecem a intenção de engenharia, mas os desenhos de fabricação devem fornecer geometria mensurável para cada elemento, furo, corte, chanfro, chapa, enrijecedor e ligação.

Cada desenho deve conter um número de revisão único, data de emissão, estado de aprovação, escala quando relevante e um registo claro das versões substituídas.

Os fabricantes precisam de marcas completas dos elementos, designações de perfis, coordenadas, cotas, referências de eixos, setas de orientação e relações de montagem para evitar interpretações durante a produção.

As dimensões críticas devem identificar pontos de referência, em vez de depender apenas de cotas encadeadas, que podem acumular erros em vigas longas ou estruturas complexas.

Os revisores técnicos devem verificar se todas as dimensões correspondem ao modelo estrutural aplicável, ao layout arquitetónico, aos desenhos de fundação e às informações de interface dos equipamentos mecânicos.

Quando forem fornecidos modelos tridimensionais, o contrato deve indicar se o modelo é apenas para referência ou se possui autoridade contratual sobre a geometria de fabricação.

As listas de elementos precisam de mais do que dimensões de perfis

Uma lista de elementos deve identificar cada item de aço por marca, quantidade, perfil, grau do aço, comprimento, peso unitário, designação de montagem e referência de desenho aplicável.

Para perfis laminados, a lista deve especificar a norma aplicável e a designação exata, pois perfis nominalmente semelhantes podem diferir entre os sistemas ASTM, EN, JIS e GB.

As chapas exigem espessura, largura, comprimento, grau, condição das bordas, requisitos de furos e quaisquer informações de conformação ou contraflecha necessárias antes do início do corte.

Os perfis conformados a frio exigem uma definição ainda mais rigorosa, pois a espessura, os raios dos cantos, o limite de escoamento, a condição do revestimento e a direção de conformação podem afetar a capacidade e o ajuste.

Os avaliadores técnicos devem verificar se as quantidades de materiais correspondem aos desenhos e às listas de materiais, especialmente em grandes pacotes com detalhes de ligação repetidos.

Uma lista robusta também sinaliza itens especiais, como elementos curvos, chapas cónicas, vigas compostas, vigas casteladas, olhais de elevação e acessórios temporários de fabricação.

Os graus de materiais e certificados devem ser rastreáveis

A especificação de materiais é uma das informações mais importantes da engenharia de aço estrutural, pois a resistência, ductilidade, soldabilidade, tenacidade e desempenho contra corrosão variam conforme o grau.

O pacote deve indicar o grau de aço exigido, a forma do produto, a norma de material aplicável, a condição de fornecimento e quaisquer requisitos suplementares para cada componente estrutural.

Por exemplo, uma chapa especificada conforme os requisitos ASTM não pode ser automaticamente substituída por outra norma apenas porque o seu limite de escoamento nominal parece semelhante.

As substituições por graus equivalentes exigem análise técnica documentada, incluindo composição química, propriedades mecânicas, requisitos dependentes da espessura e compatibilidade com os procedimentos de soldadura aprovados.

Os certificados de ensaio de usina devem permanecer rastreáveis desde o recebimento do material até ao corte, montagem, revestimento e expedição final, especialmente para elementos críticos de suporte de carga.

Os avaliadores devem definir se os certificados exigem acompanhamento por terceiros, documentos de inspeção EN 10204, marcação do número de corrida ou registos digitais de rastreabilidade de materiais.

Os detalhes das ligações devem eliminar suposições na oficina

Os detalhes das ligações determinam como os elementos são cortados, furados, soldados, montados, transportados, instalados e inspecionados, tornando-os essenciais antes da liberação para fabricação.

Cada ligação deve apresentar dimensões e espessuras das chapas, graus e diâmetros dos parafusos, tipos de furos, distâncias às bordas, símbolos de soldadura, comprimentos de soldadura e orientação.

Os projetistas devem identificar claramente se as juntas aparafusadas são do tipo apoio, críticas ao deslizamento, pré-carregadas ou destinadas a um procedimento específico de instalação.

As ligações soldadas precisam de símbolos completos e detalhes de preparação de juntas, incluindo ângulo do chanfro, abertura de raiz, requisitos de apoio, acesso à soldadura e se é exigida penetração total.

Quando o projeto das ligações for delegado ao fabricante, o contrato deve definir as informações de carga, os códigos de projeto, o fluxo de aprovação e a responsabilidade pelo projeto final das ligações.

Os avaliadores técnicos devem examinar especialmente ligações de momento, emendas de colunas, placas de base, suportes de pontes rolantes, nós de treliças e ligações de suporte de equipamentos quanto a caminhos de carga não resolvidos.

As informações de carga e os critérios de projeto devem estar disponíveis

Os fabricantes não podem projetar responsavelmente detalhes delegados sem as cargas, combinações, limites de deflexão, requisitos sísmicos, critérios de vento e premissas de código de projeto que regem a estrutura.

As informações necessárias podem incluir cargas permanentes, sobrecargas, cargas de neve, cargas de equipamentos, cargas de tubulação, cargas de impacto, movimento térmico, carregamento por fadiga e cargas de montagem.

Em projetos industriais, as reações de tensão em tubulações e as cargas dos fornecedores de equipamentos frequentemente chegam tarde, mas podem alterar significativamente o dimensionamento do aço de suporte e a configuração das ligações.

O pacote de engenharia deve identificar os critérios de utilização separadamente dos critérios de resistência, especialmente para plataformas, vigas de pontes rolantes, elementos de grande vão e aço de suporte de fachadas.

Quando a fadiga for relevante, os avaliadores precisam de categorias de detalhes, intervalos de tensão, premissas de ciclos e restrições relativas a terminações de soldadura, acessórios e condição superficial.

O fornecimento antecipado desses critérios permite que o fabricante de aço estrutural identifique riscos antes que a compra de materiais prenda o projeto a alterações evitáveis.

As tolerâncias exigem regras de aceitação específicas do projeto

As normas gerais de fabricação fornecem tolerâncias de referência, mas as interfaces do projeto frequentemente exigem controlos mais rigorosos para fundações de equipamentos, suportes de transportadores, fachadas-cortina e conjuntos modulares.

O pacote de engenharia deve identificar tolerâncias dimensionais para comprimento total, retilineidade dos elementos, posição das chapas, localização dos furos de parafusos, alinhamento de abas, contraflecha e esquadro da montagem.

Também deve definir a condição de medição, pois a temperatura do aço, a sequência de soldadura, a galvanização, a usinagem e a espessura do revestimento podem afetar as medições finais.

As placas de base merecem atenção especial, pois os gabaritos de chumbadores, as folgas de graute, as porcas de nivelamento e as tolerâncias de colocação do concreto afetam diretamente a viabilidade da instalação.

Para estruturas modulares, defina os locais de emendas para transporte e as dimensões máximas dos módulos antes da fabricação, em vez de descobrir restrições de rota após a conclusão da montagem.

Os critérios de aceitação devem indicar a norma aplicável, como AWS, AISC, EN 1090, ISO ou uma especificação do projeto, em vez de usar linguagem vaga.

Os requisitos de soldadura exigem procedimentos qualificados

As informações de soldadura devem identificar o código aplicável, as categorias de soldadura exigidas, os requisitos de qualificação de procedimento, os requisitos de qualificação de soldadores, os controlos de consumíveis e as obrigações de inspeção.

Uma especificação de procedimento de soldadura deve ser adequada ao grau do material, à faixa de espessura, ao tipo de junta, à posição de soldadura, aos limites de aporte térmico e ao ambiente de serviço.

Os avaliadores técnicos devem determinar se são necessários pré-aquecimento, controlo de temperatura entre passes, tratamento térmico pós-soldadura ou consumíveis com hidrogénio controlado para juntas críticas.

Os símbolos de soldadura, por si só, são insuficientes quando o projeto exige níveis especiais de aceitação, tratamento para fratura crítica, tenacidade a baixa temperatura, desempenho à fadiga ou distorção restrita.

O plano de inspeção deve especificar ensaio visual, ensaio por partículas magnéticas, ensaio ultrassónico, ensaio radiográfico ou ensaio por líquido penetrante, incluindo taxas de amostragem e critérios de aceitação.

Os fabricantes devem documentar mapas de soldadura e procedimentos de reparação quando a rastreabilidade for necessária, assegurando que as não conformidades possam ser associadas a juntas específicas e ações corretivas.

A preparação de superfície e o revestimento devem corresponder às condições de serviço

A proteção contra corrosão não é uma decisão de acabamento tomada após a fabricação; ela afeta o detalhamento, a drenagem, a ventilação, a sequência de soldadura, a seleção de materiais e a aceitação dimensional final.

A especificação deve identificar o ambiente de serviço, a categoria de corrosão prevista, o grau de preparação de superfície, o sistema de revestimento, a espessura de película seca e a norma de inspeção.

Para galvanização por imersão a quente, os desenhos precisam de furos de ventilação e drenagem, controlos de seções seladas, detalhes de superfícies sobrepostas e limites nas dimensões dos elementos adequados aos banhos de galvanização.

Os sistemas de pintura exigem clareza quanto à norma de jateamento abrasivo, rugosidade do perfil, compatibilidade do primário, demãos de reforço, condições de cura, procedimentos de reparação e ensaio de descontinuidades, quando aplicável.

As interfaces com sistemas elétricos e de utilidades devem ser coordenadas antecipadamente. Por exemplo,Eletroduto Elétrico de Aço Galvanizado pode exigir suportes dedicados, fixações compatíveis com a corrosão e uma folga definida em relação às ligações estruturais.

Os revisores técnicos não devem aceitar formulações genéricas como “pintar conforme necessário”, pois isso deixa indefinidas a qualidade, a durabilidade e a responsabilidade de inspeção do revestimento.

Os planos de inspeção e ensaio devem ser acordados antes da produção

Um plano de inspeção e ensaio converte as expectativas de qualidade em pontos de retenção programados, pontos de acompanhamento, registos de inspeção, responsabilidades e critérios de aceitação durante toda a fabricação.

As etapas típicas incluem verificação de materiais recebidos, inspeção de corte, inspeção de ajuste, inspeção de soldadura, inspeção dimensional, inspeção de revestimento, inspeção de embalagem e liberação final.

O plano deve definir quem pode acompanhar cada etapa: pessoal de qualidade do fabricante, inspetores do cliente, organismos terceirizados, consultores do projeto ou organismos de certificação designados.

Os avaliadores devem estabelecer períodos de notificação para os pontos de acompanhamento, especialmente quando inspetores no exterior precisam organizar viagens ou revisão remota de documentos antes do avanço da produção.

A documentação final pode incluir certificados de materiais, registos de soldadura, relatórios de ensaios não destrutivos, relatórios dimensionais, relatórios de revestimento, listas de embalagem e certificados de conformidade.

Acordar os requisitos de documentação antecipadamente evita um problema frequente de aquisição: a estrutura de aço concluída não pode ser expedida porque os registos de qualidade exigidos nunca foram solicitados durante a fabricação.

Os dados de embalagem, marcação e expedição protegem a eficiência em obra

A engenharia de fabricação deve incluir informações logísticas práticas, pois o aço que chega ao porto em segurança ainda pode ser difícil de identificar, descarregar, armazenar ou montar.

Cada peça deve ter uma identificação durável associada aos desenhos, listas de embalagem e sequências de montagem, com marcações posicionadas de modo a permanecerem visíveis após o empilhamento.

As unidades de expedição devem considerar as dimensões dos contentores, restrições de carga fracionada, métodos de elevação, informações sobre o centro de gravidade, pesos máximos e proteção para superfícies usinadas ou revestidas.

Parafusos, pequenos acessórios, chapas de emenda e ferragens de montagem exigem caixas com etiquetas separadas, associadas às marcas de montagem e locais de instalação relevantes.

Para pacotes de exportação, os avaliadores técnicos devem confirmar os requisitos de embalagem adequada para transporte marítimo, proteção contra humidade, prevenção de corrosão e se a embalagem de madeira deve atender às regulamentações fitossanitárias.

Dados claros de expedição reduzem as buscas em obra, evitam a perda de componentes e ajudam as equipas de montagem a sequenciar a instalação sem abrir volumes desnecessários ou danificar o aço acabado.

Utilize uma revisão de liberação final antes de encomendar materiais

Antes de liberar a aquisição de materiais ou a fabricação, realize uma revisão formal de engenharia que abranja desenhos, listas, normas, ligações, materiais, planos de qualidade, revestimentos e logística.

A revisão deve registar todas as questões técnicas pendentes, atribuir responsáveis, definir prazos e identificar quais decisões devem ser concluídas antes do início do corte ou da soldadura.

Os avaliadores técnicos devem separar comentários menores de desenho de questões que afetam resistência, segurança, conformidade, prazo de aquisição, sequência de fabricação ou compatibilidade de montagem.

Um pacote de liberação controlado dá aos fabricantes confiança para comprometer capacidade de produção, ao mesmo tempo que fornece aos compradores uma base auditável para gestão da qualidade, do cronograma e do contrato.

Quando ocorrerem alterações após a liberação, revise os desenhos afetados, as listas de materiais, os requisitos de inspeção e a sequência de expedição por meio de um processo documentado de controlo de alterações.

Essa disciplina é especialmente valiosa em projetos globais, nos quais distância, fusos horários, prazos de transporte e diferentes normas técnicas tornam os esclarecimentos informais dispendiosos.

Conclusão: informações completas geram uma fabricação previsível

A engenharia eficaz de aço estrutural é o processo de eliminar incertezas antes que o aço seja comprado, cortado, soldado, revestido, embalado e enviado ao local do projeto.

Os avaliadores técnicos devem priorizar desenhos fabricáveis, requisitos de materiais rastreáveis, ligações completas, tolerâncias baseadas em códigos, controlos de soldadura qualificados, especificações de revestimento e documentação de inspeção.

O pacote de fabricação mais robusto não é necessariamente o maior. É aquele que fornece a todas as partes uma base clara, aprovada e mensurável para execução.

Quando essas informações estão completas, os fabricantes podem proteger a qualidade e os prazos de entrega, enquanto os compradores reduzem retrabalho, riscos de fornecimento, atrasos em obra e exposição à não conformidade.
