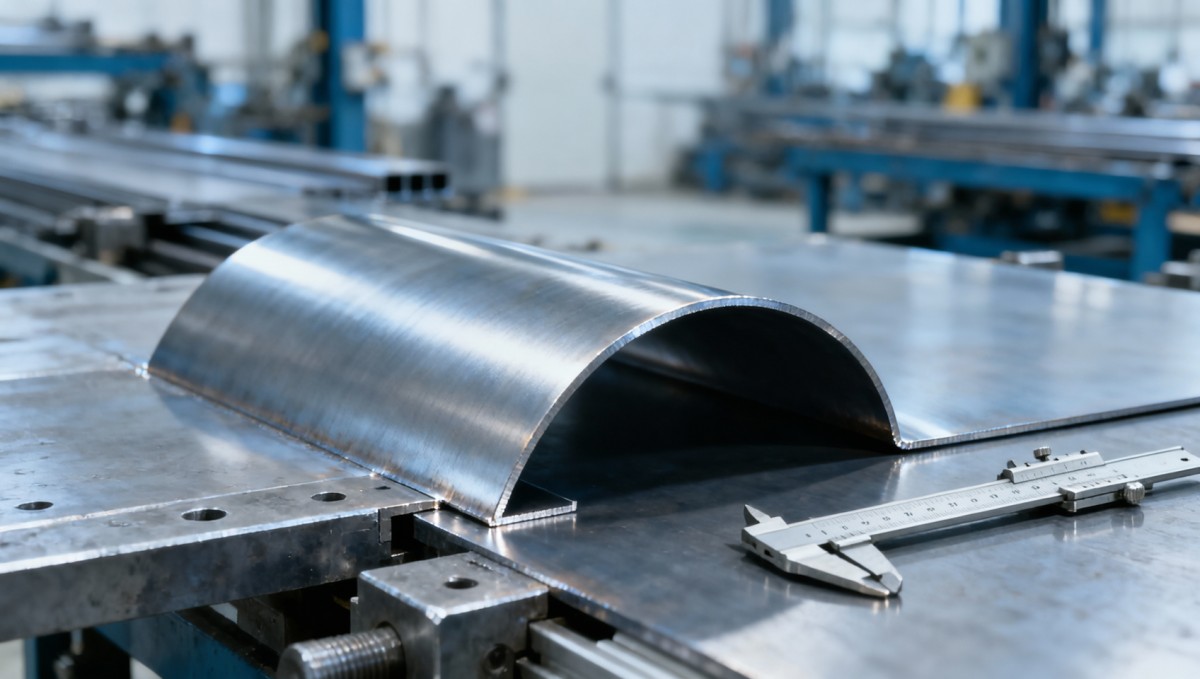

Quais limites de conformação devem ser considerados para chapas de aço carbono?

Ao conformar chapas de aço carbono, a questão prática raramente é apenas se a chapa pode ser dobrada. A verdadeira questão é se ela pode ser dobrada repetidamente, na geometria exigida, sem trincas nas bordas, enrugamento, retorno elástico excessivo, danos superficiais ou desvio dimensional entre peças que crie problemas posteriores na soldagem ou montagem.

As chapas de aço carbono são amplamente utilizadas em suportes, estruturas, invólucros, enrijecedores, perfis conformados a frio, equipamentos agrícolas, componentes de construção e peças estruturais fabricadas. Em geral, são materiais trabalháveis, mas seus limites de conformação variam significativamente conforme a composição química, espessura, nível de resistência, direção de laminação, condição da superfície e a configuração da dobradeira ou matriz de conformação. Uma dobra que ocorre sem dificuldades em uma chapa macia de qualidade comercial pode trincar ou apresentar retorno elástico perceptível quando o mesmo ferramental é usado em um grau de maior resistência.

Para os operadores, a abordagem mais segura é tratar os dados do material e a escolha do ferramental como uma única decisão. Um desenho pode especificar um ângulo de dobra e raio interno, mas o processo de conformação ainda precisa considerar o que o aço efetivamente fornecido pode suportar.

O limite começa pelo grau do aço, não apenas pela espessura

“Chapa de aço carbono” abrange mais de um comportamento. Chapas de baixo carbono destinadas à conformação geral normalmente apresentam melhor ductilidade do que chapas estruturais com maior limite de escoamento. Aços de alta resistência e baixa liga, bem como alguns graus estruturais, podem reduzir o peso ou melhorar a capacidade de carga, mas normalmente exigem seleção mais cuidadosa do raio de dobra e maior compensação do retorno elástico.

Não presuma que duas chapas com a mesma espessura nominal se comportarão da mesma forma na conformação. Resistência à tração, limite de escoamento, alongamento, dureza e a rota de fabricação do aço influenciam quanto de deformação a chapa pode absorver antes do início de uma trinca. Portanto, o certificado de inspeção da usina é mais útil do que uma descrição genérica como “aço macio”. Ele identifica o grau fornecido, as informações de corrida ou bobina e as propriedades mecânicas medidas.

As normas ASTM, EN, JIS e GB fornecem definições de graus e requisitos de propriedades mecânicas, mas não devem ser interpretadas como uma aprovação universal para qualquer geometria de dobra. As normas de produto podem incluir requisitos de ensaio de dobramento para determinados graus, enquanto um componente fabricado ainda pode ter limites mais rigorosos devido à sua forma, padrão de furos, revestimento ou aparência exigida. A especificação do material e o desenho da peça precisam ser analisados em conjunto.

Raio interno de dobra: o limite de conformação mais visível

O raio interno de dobra é o primeiro parâmetro que a maioria dos operadores verifica, e com razão. Um raio pequeno concentra a deformação de tração ao longo da parte externa da dobra. Se essa deformação exceder a ductilidade da chapa, as trincas normalmente começam na superfície externa ou em uma borda cisalhada. Podem ser finas no início e tornar-se evidentes somente após pintura, galvanização, carregamento ou vibração repetida em serviço.

Uma regra comum de oficina é relacionar o raio interno mínimo à espessura do material, frequentemente expressa como uma relação R/t. Esse é um ponto de partida útil, mas não substitui orientações específicas para cada grau. Chapas de menor resistência e maior ductilidade podem aceitar um raio mais fechado. Chapas estruturais de maior resistência podem exigir um raio maior, mesmo com a mesma espessura. A direção da dobra em relação à laminação também importa: dobras feitas paralelamente à direção de laminação geralmente têm maior probabilidade de apresentar trincas do que dobras feitas transversalmente a ela.

A dobra a ar adiciona outra complicação. O raio da ponta do punção nem sempre é igual ao raio interno final. Em muitas configurações de dobra a ar, o raio final é influenciado pelo material e pela abertura da matriz. A dobra de fundo e a cunhagem podem controlar a geometria com maior precisão, mas aumentam a força de conformação e podem deixar marcas ou criar outros riscos se o ferramental não for compatível com a chapa.

Para um novo grau, espessura ou lote de fornecedor, um breve teste de dobramento geralmente custa menos do que descobrir um problema de raio após o corte de um lote de produção.

O retorno elástico é um limite dimensional, não um pequeno inconveniente

Depois que a carga de conformação é liberada, a chapa de aço carbono recupera parte de sua deformação elástica. Isso é o retorno elástico. Ele é especialmente perceptível em materiais com alto limite de escoamento, abas largas, dobras longas, ângulos rasos e peças com múltiplas dobras relacionadas. Se um desenho exigir um ângulo preciso, produzir o ângulo nominal na prensa geralmente não é suficiente.

A resposta usual é a sobredobra controlada, mas ela deve ser estabelecida por meio de testes, e não por suposições. Uma sobredobra muito agressiva pode deslocar o problema de um ângulo aberto para trincas, marcas de ferramenta ou dimensões inconsistentes. A variação das propriedades do material entre bobinas também pode alterar o resultado. Uma configuração que manteve a tolerância em uma bobina pode precisar de ajuste quando o limite de escoamento muda dentro da faixa permitida pela mesma norma.

Isso é importante em peças estruturais fabricadas porque a variação angular pode afetar o ajuste. Um canal, uma estrutura de suporte ou um componente conformado a frio pode parecer aceitável isoladamente, mas ainda criar folgas durante a soldagem ou dificultar o alinhamento dos furos para parafusos. Verifique os ângulos críticos após o descarregamento, e não enquanto a peça ainda estiver sob força da prensa.

A tolerância de dobra, o comprimento da aba e o acesso ao ferramental devem estar de acordo

Um limite de conformação pode ser criado pelo projeto da peça, mesmo quando o próprio material é adequado. Abas curtas são um exemplo conhecido. Se a aba for curta demais para a matriz em V selecionada, a peça pode não ser apoiada corretamente. O resultado pode ser uma dobra instável, ângulo incorreto, marcação localizada ou uma peça que desliza durante a conformação. A solução pode ser um ferramental diferente, uma sequência de dobras revisada ou um ajuste de projeto — e não simplesmente maior força de prensa.

A tolerância de dobra e a dedução de dobra também devem basear-se no método real de conformação. Usar um valor de padrão plano copiado de outro material ou de outra configuração de prensa frequentemente leva a erros acumulados em formas fechadas, canais e perfis com múltiplas dobras. O eixo neutro se desloca durante a dobra, razão pela qual as hipóteses de fator K devem ser validadas para o material, o raio e o processo utilizados.

A folga do ferramental torna-se particularmente importante quando há abas de retorno, dobras rebatidas, canais estreitos e seções conformadas profundas. Uma peça pode ser teoricamente conformável, mas fisicamente impossível de remover do ferramental sem colisão. Revisar a sequência de dobras antes da produção dos blanks evita uma fonte surpreendentemente comum de sucata.

Furos, rasgos e bordas cortadas precisam de espaço longe da dobra

Características próximas a uma linha de dobra alteram o padrão local de deformação. Furos podem se deformar em formato oval, rasgos podem se abrir e entalhes muito próximos podem se tornar iniciadores de trincas. Uma borda puncionada ou cisalhada costuma ser menos tolerante do que uma superfície de chapa intacta, pois a operação de corte pode deixar uma zona encruada, rebarba ou microtrinca.

Não existe uma distância única e segura de cada furo até cada dobra; isso depende da espessura da chapa, raio de dobra, tamanho do furo, grau do material, ferramental e requisitos de tolerância. Ainda assim, o princípio prático é simples: mantenha furos e rasgos críticos fora da zona de alta deformação sempre que possível. Se a característica precisar permanecer próxima à dobra, avalie se um alívio de dobra, uma forma de blank revisada, uma operação de usinagem secundária ou uma sequência de conformação diferente é mais confiável.

Os operadores devem inspecionar ambos os lados da dobra após a conformação de teste. Uma superfície interna limpa não garante que a borda externa esteja íntegra. Trincas finas são mais fáceis de identificar sob luz inclinada, especialmente ao redor de cantos cortados a laser, entalhes puncionados e extremidades aparadas.

Enrugamento e flambagem aparecem quando a compressão não é controlada

As trincas recebem a maior parte da atenção, mas o enrugamento é o lado oposto do problema de conformação. Durante estampagem profunda, perfilagem ou conformação complexa em prensa, partes da chapa são comprimidas. Se o material não for adequadamente apoiado ou restringido, essa compressão pode criar ondulações, flambagens ou abas deformadas.

Chapas finas, áreas amplas sem apoio, raios grandes e fluxo irregular de material tornam o enrugamento mais provável. Na conformação em prensa, a pressão do prensa-chapas, a lubrificação, o projeto dos cordões de estampagem e a folga da matriz podem influenciar o resultado. Na perfilagem, o número de passes, o projeto dos passes, o alinhamento da tira e o controle de tensões residuais tornam-se mais importantes. Por essa razão, um perfil que é fácil de fabricar em uma dobradeira não é automaticamente estável em uma linha contínua de perfilagem, e vice-versa.

Os revestimentos superficiais também merecem atenção. Chapas galvanizadas ou pré-pintadas podem ser conformadas com sucesso, mas o sistema de revestimento pode ter seus próprios requisitos de raio e proteção superficial. Pressão excessiva, ferramental sujo ou bordas afiadas da matriz podem danificar o acabamento, mesmo quando o substrato de aço não trinca.

A consistência do material faz parte do processo de conformação

Uma ferramenta bem projetada não pode compensar completamente um material de entrada inconsistente. A variação de espessura afeta o ângulo e a força de dobra. Alterações no limite de escoamento afetam o retorno elástico. Flecha lateral, memória de bobina, condição das bordas e tensão residual podem influenciar a retilineidade do perfil. Por isso, as equipes de produção devem manter a inspeção de entrada conectada ao retorno da conformação, em vez de tratar compras e fabricação como tarefas separadas.

Para projetos de exportação, a designação do material deve ser claramente indicada no requisito de compra, juntamente com a norma aplicável, tolerância de espessura, condição superficial e qualquer expectativa especial de conformação. A expressão “grau equivalente” pode ser arriscada, a menos que a faixa de propriedades mecânicas e o uso pretendido tenham sido analisados. Um grau de aço aceitável para uso estrutural soldado pode não ser a melhor escolha para uma dobra estética de raio fechado.

Fabricantes que fornecem cantoneiras, perfis de canal, vigas, perfis conformados a frio e componentes estruturais personalizados enfrentam regularmente essa relação entre seleção de materiais e viabilidade de fabricação. Na Hongteng Fengda, as discussões de projeto que envolvem requisitos de materiais ASTM, EN, JIS ou GB são melhor conduzidas confirmando antecipadamente o grau de aço exigido e os detalhes de conformação, especialmente quando há dobras personalizadas, tolerâncias estreitas ou interfaces de montagem posteriores.

Uma verificação prática antes da conformação

Antes de destinar chapas de aço carbono à produção, verifique o grau real e o certificado da usina, compare o raio de dobra especificado com os dados de conformabilidade disponíveis do material e observe a direção de dobra em relação à laminação. Confirme que a abertura da matriz, o raio do punção, a tonelagem e o apoio da aba são adequados à espessura e ao nível de resistência. Em seguida, produza uma peça de teste representativa — não apenas um cupom simples se o componente final contiver furos, dobras de retorno ou geometria assimétrica.

Meça o ângulo final após o retorno elástico, inspecione o lado tracionado de cada dobra crítica e verifique se o padrão plano ainda fornece as dimensões de montagem exigidas. Se surgir um problema, alterar o raio, a sequência de dobras, o ferramental ou a localização da característica geralmente é mais eficaz do que tentar forçar o material em uma configuração inadequada.

O limite principal não é um único número. A conformação confiável resulta da compatibilização entre a ductilidade e a resistência reais do aço e a geometria de dobra, o ferramental e a tolerância exigidos pela peça final. Esse julgamento é o que impede que uma chapa trabalhável se transforme em sucata cara.
