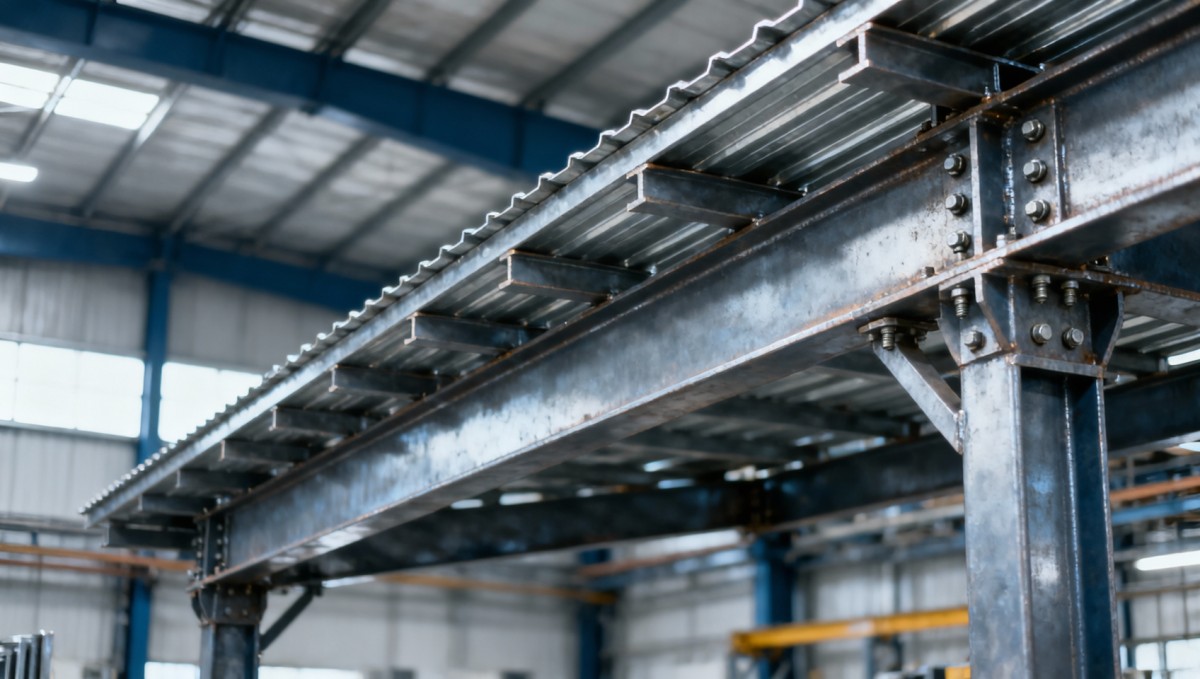

Quais detalhes de carga definem a viga de aço estrutural adequada?

Selecionar uma viga de aço estrutural não consiste em combinar um vão com uma seção I conhecida e seguir adiante. A viga deve suportar as cargas previstas em serviço, transferi-las por meio de ligações viáveis, permanecer estável sob compressão e flexão e atender à norma de projeto aplicável. Uma seção que parece generosa em um layout preliminar ainda pode ser inadequada se a posição da carga mudar, se a mesa comprimida não tiver restrição ou se a flecha se tornar inaceitável para a estrutura suportada.

Para avaliadores técnicos, o ponto de partida útil é um caminho completo de cargas, em vez de um tamanho nominal de viga. O que entra na viga? Onde é aplicado? Como a viga é apoiada? O que a impede de torcer? Essas questões determinam se uma viga laminada, um elemento soldado composto, uma configuração com perfil U ou um componente estrutural personalizado é adequado.

A decisão correta combina informações de projeto de engenharia com verificação do lado do fornecimento: grau do aço, dimensões reais da seção, tolerâncias, detalhes de fabricação, requisitos de inspeção, proteção contra corrosão e documentação devem estar todos alinhados com a especificação do projeto. A capacidade em uma página de catálogo é apenas uma parte desse processo.

Comece pelas cargas que a viga realmente receberá

A carga permanente é o peso permanente suportado pela viga. Ela pode incluir o peso próprio da viga, laje de cobertura ou piso, capeamento de concreto, revestimento, instalações suspensas, máquinas fixas, paredes e estrutura secundária. Frequentemente é tratada como algo simples, mas omissões são comuns. Uma viga que suporta uma parede de vedação de alvenaria, por exemplo, não deve ser avaliada como se suportasse apenas uma divisória leve.

A carga variável é mais variável. Cargas de ocupação em um piso, cargas de manutenção em uma cobertura, cargas de armazenamento, movimento de veículos e cargas temporárias de construção podem afetar a condição de projeto governante. O valor aplicável e as combinações de carga devem ser obtidos da norma designada e da base de projeto do empreendimento, e não de premissas transferidas de outro tipo de edifício ou mercado.

As ações ambientais podem ser igualmente decisivas. Acúmulo de neve, pressão e sucção do vento, ação sísmica, acúmulo de água da chuva, movimentação térmica e exposição à corrosão alteram a análise para seleção da viga. Uma viga de cobertura em uma região com pouca neve pode ser controlada pela sucção e pelo comportamento das ligações; um vão semelhante em outro local pode ser governado pela carga de neve descendente. A viga de aço estrutural faz parte de um sistema, portanto a equipe de projeto deve considerar como essas forças entram em diafragmas, contraventamentos, pilares e fundações.

Cargas uniformemente distribuídas e cargas concentradas não são intercambiáveis

Uma carga uniformemente distribuída se espalha ao longo do comprimento da viga, como em um sistema regular de laje ou cobertura. Uma carga pontual é aplicada em um local específico, frequentemente por uma viga secundária, pilar, suporte de talha, base de equipamento ou estrutura de rack de tubulações. Duas vigas podem suportar a mesma carga total, mas apresentar momentos fletores, forças cortantes e tensões locais muito diferentes, dependendo de como essa carga está posicionada.

Cargas pontuais próximas a um apoio podem produzir alto esforço cortante. Cargas próximas ao meio do vão normalmente aumentam a solicitação de flexão. Quando uma reação elevada é aplicada a uma alma esbelta, o escoamento local da alma, o esmagamento ou a flambagem podem exigir enrijecedores de apoio ou uma seção diferente. Esse é um dos motivos pelos quais um fornecedor deve receber os planos de estrutura e as reações, quando disponíveis, em vez de apenas uma solicitação de “viga para vão de 8 m”.

Cargas móveis ou cíclicas exigem atenção separada. Vigas de caminho de rolamento para pontes rolantes, linhas de movimentação de materiais, plataformas que suportam equipamentos vibratórios e estruturas com acesso de veículos podem enfrentar fadiga, impacto, amplificação dinâmica ou questões de desempenho em serviço que uma verificação estática preliminar não revelará. Essas aplicações devem ser analisadas pelo engenheiro estrutural responsável usando os critérios relevantes do projeto.

Vão, apoios e continuidade alteram a resposta

O vão é frequentemente o primeiro número discutido, mas seu significado precisa ser esclarecido. A dimensão informada é a abertura livre, a distância entre centros dos apoios ou o comprimento total do elemento fabricado? O vão efetivo usado no projeto pode diferir do comprimento de envio, especialmente quando há chapas de extremidade, assentos de apoio, ligações de emenda ou balanços envolvidos.

As condições de apoio também são importantes. Uma viga simplesmente apoiada apresenta comportamento de momento e flecha diferente de uma viga contínua que se estende sobre múltiplos apoios. Um balanço introduz momento negativo no apoio e frequentemente exige projeto cuidadoso da ligação. Tratar todas as vigas como simplesmente apoiadas pode ser conservador em alguns casos, mas também pode desconsiderar as premissas de rigidez ou restrição da ligação necessárias para a estrutura real.

A flecha deve ser avaliada juntamente com a resistência. Uma viga pode atender a uma verificação de resistência e ainda permitir deformação excessiva para acabamentos frágeis, envidraçamento, caimentos de drenagem, alinhamento de máquinas, portas suspensas ou componentes não estruturais adjacentes. Os limites admissíveis de flecha variam conforme o uso e a especificação do projeto. Portanto, a análise técnica deve identificar não apenas a carga máxima de serviço, mas também o que a viga suporta e qual movimento esse elemento suportado pode tolerar.

A restrição lateral é um detalhe de carga, não uma observação secundária no desenho

Uma viga em flexão tem uma mesa sob compressão. Se essa mesa não estiver adequadamente restringida, o elemento pode se deslocar lateralmente e torcer antes de atingir sua capacidade de flexão esperada. Esse comportamento, normalmente avaliado como flambagem lateral com torção, é particularmente relevante para comprimentos longos sem contraventamento, sistemas de cobertura com ligações leves e vigas instaladas antes da conclusão da laje ou do contraventamento permanente.

As informações de projeto devem identificar o comprimento sem restrição, a localização das restrições laterais, se a laje pode fornecer contraventamento confiável e a condição de montagem. Uma mesa superior continuamente ligada a uma laje adequadamente projetada comporta-se de forma diferente de uma viga exposta que suporta terças isoladas. Quando a restrição é incerta, ela não deve ser presumida na seleção da seção.

A estabilidade local também é importante. Almas e mesas finas podem flambar sob compressão ou forças concentradas. Seções laminadas, vigas soldadas e perfis conformados a frio têm, cada um, características geométricas e verificações de projeto diferentes. A escolha eficiente nem sempre é o elemento mais pesado; é o elemento cujas proporções, condições de restrição e método de fabricação se adequam à função real.

Não separe a seleção da viga do restante do caminho de cargas

A reação calculada de uma viga torna-se uma carga sobre o pilar, parede, console, suporte ou fundação que a apoia. O comprimento de apoio em cada extremidade, a resistência local do elemento de suporte e a geometria da ligação exigem análise. Uma viga pode ser adequada isoladamente, enquanto sua interface de apoio não é.

As ligações merecem cuidado especial. Chapas de extremidade aparafusadas, ligações apoiadas, chapas de aleta, ligações soldadas de momento e emendas transferem diferentes combinações de esforço cortante, força axial, momento e torção. Localização dos furos, classes dos parafusos, dimensões das soldas, acesso para instalação e ajuste em campo influenciam se o caminho de cargas projetado pode ser construído conforme previsto. Se a viga suporta uma reação aplicada com excentricidade em relação à sua alma, os efeitos de torção podem se tornar relevantes.

Em construções de concreto armado e mistas, a seleção da viga também pode exigir coordenação com a armadura. Por exemplo, um projeto que utilizavergalhão HRB400 como armadura principal de suporte de carga normalmente avaliará a interface entre estrutura de aço, lajes, insertos e sequência de concretagem como parte do conjunto estrutural mais amplo. O HRB400 possui resistência ao escoamento padrão especificada de não menos que 400 MPa, mas o grau da armadura não estabelece automaticamente a capacidade de uma viga de aço ou de sua ligação. Cada componente deve ser verificado segundo seu método de projeto e norma de material aplicáveis.

O grau do material e a designação da seção devem ser verificados em conjunto

A designação de uma viga por si só é incompleta. O mesmo tipo geral de seção pode ser fornecido segundo diferentes normas nacionais, com diferentes séries dimensionais, graus de aço, tolerâncias e requisitos de ensaio. Uma solicitação deve indicar a norma exigida, o grau do material, as dimensões da seção ou equivalente aprovado, o comprimento e quaisquer condições especiais, como desempenho em baixa temperatura, requisitos de soldabilidade, galvanização ou sistema de revestimento.

A resistência ao escoamento afeta os cálculos de resistência, mas não deve ser usada como atalho para todas as questões de projeto. Material de maior resistência não elimina a necessidade de verificar flecha, flambagem, apoio local, capacidade da ligação, fadiga ou compatibilidade do procedimento de soldagem. Em alguns projetos, uma seção mais alta com melhor rigidez é mais útil do que uma seção menor de alta resistência, particularmente quando o desempenho em serviço é determinante.

Para aço estrutural importado, a documentação deve ser alinhada antes do início da produção. Os compradores geralmente precisam confirmar se certificados de ensaio da usina, registros de inspeção dimensional, marcação de rastreabilidade, registros de revestimento, requisitos de exame não destrutivo e inspeção por terceiros são exigidos pelo contrato. Referências ASTM, EN, JIS e GB nunca devem ser tratadas como intercambiáveis sem uma análise de equivalência específica do projeto.

Uma lista prática de verificação de informações de carga

Antes de solicitar uma cotação ou proposta técnica, reúna as informações que permitem a um engenheiro ou fabricante compreender a função real do elemento:

• Localização da viga, desenho da estrutura, pontos de apoio e comprimento exigido do elemento;
• Cargas permanentes, variáveis, ambientais, de equipamentos e temporárias, com seus pontos de aplicação;
• Se as cargas são uniformes, concentradas, móveis, excêntricas, repetidas ou sujeitas a impacto;
• Norma de projeto exigida, combinações de carga, limites de flecha e condições de serviço;
• Configuração do contraventamento lateral, fixação da laje e restrição durante a fase de montagem;
• Conceito de ligação, requisitos de parafusos e soldas, detalhes de apoio e locais de emenda;
• Grau do material, requisito de revestimento, escopo de inspeção, marcação e restrições de entrega.

Essas informações evitam que uma cotação aparentemente competitiva seja baseada em premissas que posteriormente exigem reprojeto. Elas também tornam a comparação entre fornecedores mais significativa, pois todas as partes respondem à mesma base técnica.

A qualidade de fabricação afeta a capacidade projetada da viga

Para seções laminadas padrão, a questão-chave é se o produto fornecido está em conformidade com as dimensões, o grau e os requisitos de certificação solicitados. Para vigas fabricadas ou personalizadas, a análise é mais ampla: fornecimento de chapas, precisão de corte, montagem, sequência de soldagem, controle de distorção, inspeção de soldas, furação, contraflecha quando especificada e tratamento de proteção podem afetar a instalação e o desempenho estrutural.

A Hongteng Fengda fabrica e exporta produtos de aço estrutural da China para projetos de construção, industriais e de manufatura, incluindo vigas de aço, cantoneiras, perfis U, perfis conformados a frio e componentes estruturais personalizados. Para trabalhos no exterior, o valor prático de um parceiro de fabricação está em confirmar os desenhos e as normas aprovados antes da fabricação, manter controles de produção consistentes e fornecer a documentação exigida para a inspeção de recebimento do projeto.

Um prazo de entrega estável também depende de clareza técnica antecipada. Alterações tardias no tamanho da seção, padrões de furos, detalhes de solda, revestimento ou método de embalagem podem afetar a sequência de produção e o planejamento do embarque. Isso é especialmente relevante para projetos que atendem múltiplos mercados, nos quais referências de normas locais, expectativas de embalagem e condições de manuseio portuário podem variar.

A melhor decisão de seleção baseia-se nas condições, não nos rótulos

A viga de aço estrutural adequada é definida pelas cargas que suporta, pela forma como essas cargas são aplicadas, pelas condições de vão e restrição, pelo desempenho em serviço exigido e pela confiabilidade do caminho completo de cargas. O grau do material e o tamanho da seção são importantes, mas só têm significado dentro desse contexto de projeto mais amplo.

Antes de liberar um pedido de vigas, confirme os desenhos governantes, a base de carregamento, as responsabilidades pelas ligações, a especificação do material, os requisitos de inspeção e a condição de entrega. Se algum desses pontos permanecer incerto, a próxima medida mais segura é resolvê-lo com o engenheiro responsável pelo projeto e a equipe de fabricação. Essa discussão geralmente custa muito menos do que corrigir uma seção inadequada depois que o aço chega ao local.
