Em muitas áreas de fabricação, o primeiro problema no trabalho com h beam e i beam não aparece na sala de desenho. Ele surge na mesa de corte, durante o ajuste de montagem ou quando um componente não se encaixa da maneira esperada pela equipe. Uma seção que parecia “próxima o suficiente” no papel pode gerar cortes adicionais, acesso inconveniente para soldagem ou incompatibilidade nos pontos de emenda.

É por isso que a diferença de formato é tão importante. Ambas as seções são comuns em estruturas de aço, mas se comportam de maneira diferente na fabricação devido à largura das mesas, à profundidade da alma, à estabilidade durante o manuseio e à forma como os acessórios se apoiam na seção. Se você está separando peças para um projeto e tentando evitar retrabalho, a questão prática não é qual delas parece mais resistente, mas qual se adapta melhor à operação com menos imprevistos.

Onde normalmente começa a confusão

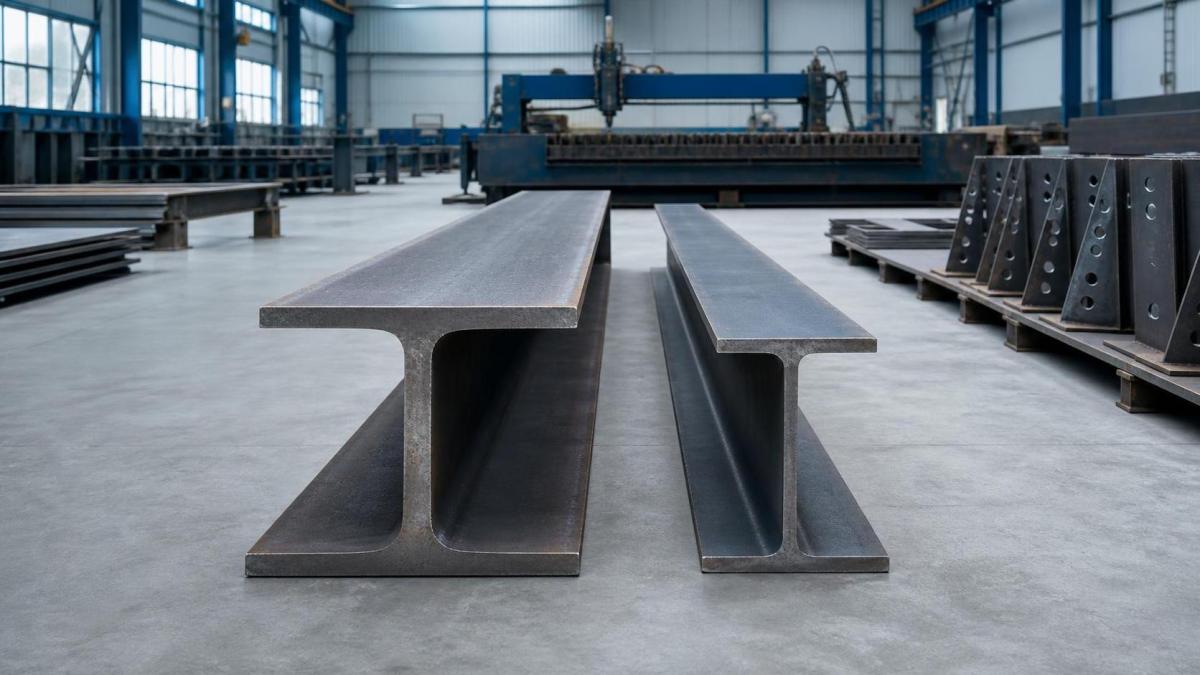

Muitas pessoas usam os dois nomes de forma indiscriminada e depois descobrem que a seção recebida não corresponde às premissas consideradas nos desenhos de fabricação. Um i beam normalmente tem mesas mais estreitas e um perfil mais cônico, enquanto um h beam geralmente tem mesas mais largas e um formato mais uniforme. Essa diferença altera o comportamento do aço durante a marcação, fixação, perfuração e soldagem.

Na fabricação diária, o problema raramente está na própria seção. O problema está em trabalhar com expectativas erradas. Por exemplo, uma mesa estreita pode ser mais fácil de passar por alguns dispositivos, mas pode deixar menos espaço para o acesso da solda. Uma mesa mais larga pode proporcionar uma área de apoio ou conexão melhor, mas também pode aumentar o peso durante o manuseio e exigir mais cuidado ao definir os pontos de elevação. Se a equipe não verificar o perfil da seção logo no início, pequenos erros se acumulam e resultam em perda de tempo.

Pontos que afetam primeiro a oficina

A diferença mais evidente está no ajuste de montagem. Mesas mais largas podem facilitar o posicionamento quando placas, enrijecedores ou peças de conexão precisam de uma superfície de apoio estável. Mesas mais estreitas podem exigir um posicionamento mais preciso, pois há menos tolerância antes que um acessório ultrapasse a área útil disponível. Isso é importante ao alinhar linhas de furos ou preparar conexões de extremidade.

Em seguida vem o acesso da solda. Em seções com uma geometria de mesa mais fechada, o ângulo da tocha e a posição da pistola tornam-se mais importantes. As equipes podem precisar alterar a sequência, girar o componente ou utilizar dispositivos diferentes para manter a uniformidade da solda. Se a viga for incorporada a um conjunto maior, o formato também pode afetar a quantidade de calor retida próxima à junção entre a alma e a mesa.

Depois vem o manuseio. Uma seção que parece simples no papel pode se comportar de maneira muito diferente quando é movimentada pela oficina. Comprimentos maiores, mesas mais largas e perfis mais pesados geralmente precisam de um suporte melhor para evitar torções durante a elevação ou a rotação. Isso não é apenas uma questão de segurança; mesmo uma pequena deformação pode dificultar o alinhamento posterior.

Verificação da seção antes do corte

Um hábito útil é verificar o perfil real da seção antes de iniciar qualquer trabalho irreversível. Comece pelo desenho e depois compare o material entregue com a designação da seção, a largura da mesa, a profundidade da alma e a retilineidade. Se o projeto depender de um ajuste preciso da conexão, não presuma que um tipo de viga possa substituir o outro sem verificar novamente os detalhes.

Para equipes de oficina que trabalham com uma combinação de componentes estruturais e chapas resistentes à corrosão, a escolha do material também pode influenciar o processo. Em áreas onde as peças soldadas precisam de maior resistência à exposição química ou a temperaturas elevadas, alguns fabricantes podem especificar uma 316L Stainless Steel Plate para componentes relacionados, coberturas ou acessórios. Isso não altera a seleção da viga em si, mas pode influenciar o planejamento e a soldagem do conjunto ao redor.

Escolha da seção adequada para o trabalho

Uma maneira simples de comparar as diferenças entre h beam e i beam é perguntar o que o componente precisa realizar durante a fabricação, e não apenas durante o serviço. Se o trabalho exigir mais espaço para conexões, uma área de apoio mais ampla ou uma superfície mais plana para a fixação de acessórios, a seção em formato de H geralmente será mais fácil de manusear. Se o trabalho for limitado pelo espaço, pelo peso ou pela geometria das conexões existentes, a seção em formato de I pode ser a opção mais prática.

Não se limite ao formato. Confirme o grau do aço, os comprimentos disponíveis, as condições da superfície e quaisquer restrições de corte ou perfuração indicadas pela usina ou pela lista de estoque. Uma viga que parece conveniente ainda pode retardar a produção se chegar com um comprimento de estoque inadequado ou precisar de preparação adicional antes da soldagem. É nesse ponto que a padronização ajuda, especialmente quando o projeto inclui materiais mistos ou componentes fornecidos para diferentes setores, como equipamentos químicos, transporte ou conjuntos pesados.

Pequenas mudanças de processo que evitam retrabalho

No trabalho real de fabricação, a melhor solução muitas vezes é uma sequência melhor. Marque claramente a orientação da seção antes de levá-la ao corte. Use faces de referência para o posicionamento, e não apenas o alinhamento visual. Se a viga for soldada a placas ou suportes, faça uma montagem preliminar da junta antes da ponteação final para que a equipe possa identificar problemas de folga antecipadamente. Para componentes mais longos, apoie-os em pontos suficientes para evitar a deflexão durante a perfuração ou o ajuste de montagem.

Também é útil separar a questão “é possível montar?” da questão “deve ser montado desta forma?”. Uma conexão que se encaixa após a aplicação de força ainda pode causar deformação ou dificultar o acesso da solda posteriormente. Os operadores geralmente percebem isso primeiro quando o percurso da tocha se torna inconveniente ou quando o grampo precisa trabalhar contra o formato da seção. Nesse ponto, alterar a ordem de montagem costuma ser mais fácil do que corrigir uma deformação já concluída.

Erros comuns a evitar

Um erro frequente é tratar todos os perfis de viga como intercambiáveis porque o tamanho nominal parece semelhante. Outro é presumir que a seção mais larga é sempre a melhor. Na prática, a escolha correta depende do layout da conexão, do método de elevação e da quantidade de fabricação ainda necessária.

Também é fácil ignorar os efeitos posteriores. Uma seção conveniente para um corte pode criar dificuldades na estação seguinte se a geometria da mesa bloquear o grampo, a cabeça de perfuração ou a tocha de soldagem. Um bom trabalho de fabricação não consiste apenas em receber o aço correto; consiste em compatibilizar a seção com a sequência das operações.

Quando as equipes dedicam tempo para verificar esses detalhes antecipadamente, a escolha entre h beam e i beam deixa de ser uma questão de adivinhação. O resultado normalmente é um ajuste de montagem mais fluido, menos correções e um caminho mais claro desde o recebimento do material até a montagem final.
