Um problema de coordenação muitas vezes só se torna visível depois que a estrutura de aço está montada. Um percurso de duto que parecia aceitável no desenho agora encontra a alma de uma viga. Um rack de tubulações precisa passar pela mesma zona que as bandejas de cabos. As folgas do teto começam a diminuir, e cada desvio adicional acrescenta conexões, suportes, tempo de instalação e mais um item para a equipe de obra resolver.

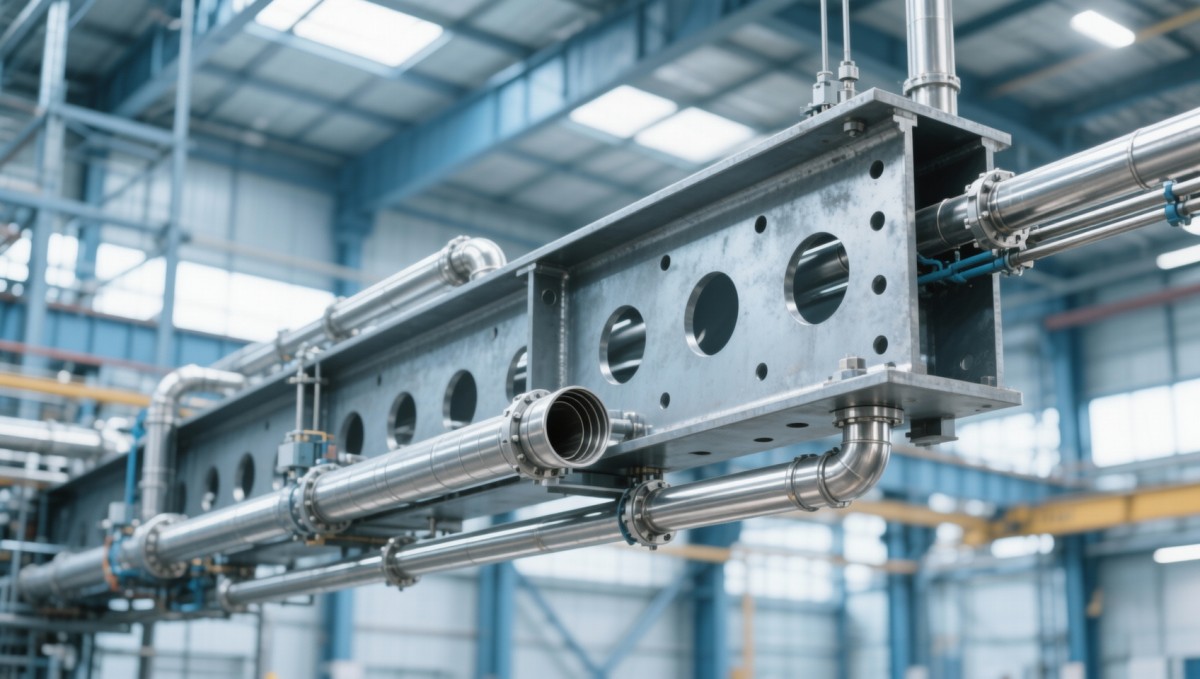

Nessas situações, umaviga de aço perfurada pode parecer uma resposta simples: criar aberturas na alma da viga e permitir que as instalações passem pela estrutura. Quando usada corretamente, ela pode reduzir a congestão sob a estrutura e aproveitar melhor a altura entre pisos. Contudo, quando usada sem coordenação prévia, pode criar outro conjunto de problemas envolvendo capacidade estrutural reduzida, fabricação difícil, locais de abertura inadequados e alterações tardias no traçado das instalações MEP.

A questão útil não é apenas se podem ser cortadas aberturas em uma viga. A questão mais prática é se a viga, os percursos das instalações, os detalhes de ligação, os requisitos de proteção contra incêndio e o processo de fabricação podem funcionar em conjunto sem transferir o problema para outro lugar.

Onde o conflito geralmente começa

Conflitos entre instalações são comuns em edifícios com zonas de teto densas, plataformas industriais, áreas de processamento, salas técnicas, armazéns com tubulações principais de sprinklers e estruturas de vários níveis em que a altura estrutural compete com a distribuição mecânica e elétrica. O layout original pode reservar um corredor de instalações abaixo das vigas, mas esse corredor pode desaparecer à medida que as dimensões dos dutos mudam, o isolamento é adicionado, inclinações são introduzidas para drenagem ou são necessários suportes adicionais.

Um erro inicial comum é tratar todas as instalações como igualmente flexíveis. Pequenos conduítes podem ser redirecionados com impacto limitado. Grandes dutos retangulares, linhas de drenagem por gravidade, tubulações isoladas e sistemas de contenção de cabos com requisitos mínimos de raio de curvatura são muito menos tolerantes. Se esses sistemas forem forçados a passar abaixo da estrutura de aço, o teto poderá precisar ser rebaixado ou a altura do edifício poderá precisar aumentar. Em obras industriais, a consequência pode ser a redução da folga para acesso de manutenção ou movimentação de equipamentos.

A viga passa então a ser vista como o obstáculo. Mas o verdadeiro problema geralmente é a coordenação incompleta entre o projeto estrutural e o traçado das instalações antes da emissão dos desenhos de fabricação.

As aberturas são detalhes estruturais, não espaço vazio

A alma de uma viga suporta forças de cisalhamento e ajuda a estabilizar a seção. A remoção de material altera a forma como a viga se comporta. A localização, a forma, o diâmetro ou a altura, o espaçamento, a distância até as bordas e a relação com os apoios são fatores importantes. Uma abertura razoável próxima ao meio do vão pode ser inaceitável perto de um apoio, onde a solicitação de cisalhamento é maior. Uma série de aberturas muito próximas pode criar uma zona de alma mais fraca, mesmo que cada abertura pareça moderada quando considerada isoladamente.

Por isso, uma viga de aço perfurada deve ser selecionada como parte do projeto estrutural, em vez de ser alterada no local quando um instalador encontra uma obstrução. Aberturas cortadas em campo, especialmente as feitas sem desenhos aprovados, podem afetar a resistência, a rigidez, o comportamento de flambagem local e os revestimentos de proteção. Elas também podem dificultar a confirmação de que o elemento final permanece consistente com o caminho de cargas previsto.

Existem várias abordagens gerais. Algumas vigas são fabricadas com aberturas circulares ou alongadas regularmente espaçadas como parte de uma configuração celular ou castelada projetada. Outras utilizam penetrações isoladas para instalações, posicionadas para rotas específicas de tubulações ou dutos. A opção adequada depende do vão, do padrão de carga, do tamanho das instalações, das restrições arquitetônicas, da sensibilidade à vibração e do método de fabricação disponível.

Padrões regulares de aberturas podem ser eficientes onde as rotas das instalações se repetem em todo um edifício. Aberturas posicionadas especificamente podem ser mais adequadas onde as instalações se concentram ao redor de salas de equipamentos ou prumadas verticais. Nenhuma das abordagens deve ser escolhida apenas porque cria o maior furo visível. A questão determinante é se o aço remanescente pode suportar com segurança as forças exigidas nas condições de projeto especificadas.

Comece pelas instalações mais difíceis de mover

Antes de finalizar o dimensionamento da viga, a equipe de coordenação deve identificar os sistemas com menor liberdade de traçado. A drenagem por gravidade geralmente precisa de uma inclinação contínua. Dutos maiores precisam de espaço não apenas para o corpo do duto, mas também para isolamento, flanges, registros, painéis de acesso e tolerância de instalação. A tubulação de proteção contra incêndio precisa de suportes e folgas compatíveis. A contenção elétrica pode exigir separação de outros sistemas ou acesso para puxar cabos.

É útil definir um envelope realista para as instalações, em vez de utilizar apenas a dimensão externa nominal. Por exemplo, uma tubulação que passa por uma abertura na alma também pode exigir espessura de isolamento, margem para movimentação da tubulação, uma luva ou detalhe de proteção de borda e folga para instalação. Um duto pode precisar de mais altura de abertura do que o próprio duto, pois conexões, reforços e tolerâncias de obra ocupam espaço ao seu redor.

Depois que esses envelopes são conhecidos, os percursos podem ser organizados de acordo com as zonas estruturais. As aberturas não devem ser tratadas como rota padrão em cada linha de vigas. Em alguns vãos, pode ser melhor passar as instalações abaixo da estrutura. Em outros, uma penetração planejada na alma pode eliminar vários desvios. O objetivo é reduzir o conflito total, e não forçar todos os sistemas a atravessarem o aço.

Questões que devem ser resolvidas antes da emissão dos desenhos

Primeiro, confirme quais cargas a viga deve suportar, incluindo cargas permanentes, cargas variáveis, cargas de equipamentos, instalações suspensas e quaisquer cargas transferidas por meio de ligações da estrutura. Segundo, identifique se a abertura para a instalação é necessária em uma coordenada fixa ou se um pequeno ajuste de rota a colocaria em uma região estrutural mais favorável. Terceiro, estabeleça quem é responsável pela aprovação final das dimensões das aberturas e dos detalhes de fabricação. A ambiguidade nesse ponto é uma fonte frequente de retrabalho tardio.

Considere também a sequência de construção. Uma instalação pode tecnicamente caber em uma abertura, mas ainda ser impossível de instalar depois que o aço adjacente, os painéis de parede ou os equipamentos estiverem no lugar. A abertura deve permitir que a instalação seja passada, conectada, isolada e suportada. Em áreas técnicas apertadas, o acesso para instalação pode ser tão importante quanto a folga final mostrada em um modelo.

Escolha da forma da abertura e da abordagem de reforço

Aberturas circulares são frequentemente preferidas porque evitam cantos vivos e distribuem as tensões de modo mais uniforme do que recortes retangulares simples. Aberturas alongadas ou retangulares podem ser necessárias para dutos, bandejas ou instalações agrupadas, mas exigem detalhamento cuidadoso. Os cantos podem necessitar de perfis arredondados, e reforço local pode ser necessário conforme o projeto estrutural.

O reforço não é uma solução automática. A adição de chapas ou enrijecedores pode restaurar a capacidade em uma área local, mas também aumenta o esforço de fabricação, os requisitos de soldagem, as necessidades de inspeção e o trabalho de revestimento. Uma abertura fortemente reforçada pode ser menos econômica do que alterar o percurso da instalação, aumentar a altura da viga, utilizar um arranjo estrutural diferente ou realocar um apoio.

Ao comparar opções, considere mais do que o peso da viga. Um elemento mais leve com muitos cortes complexos e reforços soldados pode não ser mais simples de fabricar do que uma viga padrão ligeiramente maior com menos modificações. Por outro lado, um elemento perfurado devidamente projetado pode reduzir o trabalho posterior quando elimina a necessidade de grandes descidas de instalações, aço estrutural secundário de suporte ou desvios repetidos de dutos.

As zonas de ligação exigem cautela especial. Extremidades de vigas, áreas de apoio, ligações rígidas, interfaces de contraventamento e locais próximos a cargas concentradas geralmente são mais sensíveis do que regiões abertas no meio do vão. O fabricante de estruturas de aço precisa de desenhos claros e aprovados que mostrem as posições das aberturas em relação a pontos de referência, soldas, furos, recortes e chapas de ligação. Uma observação dizendo “abertura conforme as instalações” não é suficiente para um processo de fabricação controlado.

A compatibilidade dos materiais é importante ao redor da abertura

A própria viga é normalmente selecionada pelo desempenho estrutural, enquanto tubulações e outras instalações podem utilizar materiais diferentes para resistência à corrosão, higiene, exposição à temperatura ou compatibilidade com o processo. Essas escolhas devem ser analisadas em conjunto onde passam pela estrutura de aço. O contato entre metais diferentes, a umidade retida, os revestimentos danificados e as bordas de corte desprotegidas podem gerar preocupações de manutenção em ambientes úmidos ou corrosivos.

Para aplicações que exigem tubos resistentes à corrosão, a especificação da instalação pode incluir produtos comotubo de aço inoxidável 201. Graus disponíveis, como aço inoxidável 201 e 304, podem atender a condições diferentes, mas a seleção do material deve seguir a exposição real, o meio de processo, a temperatura, o método de limpeza e a especificação aplicável do projeto. O diâmetro externo, a espessura da parede, o isolamento e o arranjo de suportes da tubulação devem ser coordenados com a abertura na viga, em vez de serem adicionados após a fixação do tamanho da penetração.

Os formatos de tubos de aço inoxidável podem incluir seções redondas, quadradas ou retangulares, com espessura de parede e comprimento variando conforme a especificação de fornecimento. Em trabalhos de integração de instalações, a tubulação redonda é frequentemente a forma relevante, mas a questão crítica continua sendo a folga na penetração. Um ajuste apertado pode danificar os acabamentos superficiais durante a instalação ou não deixar espaço para movimentação, reparo do isolamento ou proteção de borda. Acabamentos lisos e propriedades resistentes à corrosão são úteis em ambientes adequados, mas não eliminam a necessidade de detalhes adequados de separação onde a tubulação faz interface com o aço estrutural.

Uma sequência prática de revisão antes da fabricação

Comece com uma malha estrutural e uma lista de vigas acordadas. Sobreponha os percursos reais das instalações, incluindo isolamento, suportes, zonas de acesso, localizações de válvulas, registros e a folga de manutenção necessária. Nesta etapa, não presuma que todos os conflitos exigem aberturas. Marque os conflitos e classifique-os por tipo de instalação, tamanho e flexibilidade de traçado.

Em seguida, analise cada penetração proposta com o projetista estrutural. A análise deve confirmar a geometria da abertura, a localização ao longo do vão, o reforço necessário, se houver, a separação das ligações e o efeito sobre a altura e a flecha da viga. Quando as aberturas se repetirem, confirme se a repetição é intencional e estruturalmente considerada, em vez de simplesmente copiada de um vão para outro.

Depois, converta as decisões aprovadas em informações de fabricação. As dimensões devem ser referenciadas de maneira consistente a partir das extremidades das vigas, eixos das colunas ou outro datum definido. O fabricante precisa do tamanho, da forma, da orientação e das tolerâncias das aberturas, dos requisitos de acabamento das bordas, dos detalhes de reforço, das instruções de soldagem quando aplicáveis e dos requisitos de reparo do revestimento. Se as instalações forem montadas após a pintura ou galvanização, inclua a proteção necessária para evitar danos ao aço acabado.

Por fim, compare o desenho de fabricação com a sequência de instalação das instalações. Essa última revisão frequentemente identifica problemas invisíveis em planta: uma tubulação não pode ser inserida porque outra viga bloqueia o caminho; um flange de duto é maior que a abertura; uma haste de suporte interfere com um enrijecedor; ou o isolamento não pode ser concluído depois que a linha é instalada.

Problemas que tendem a causar retrabalho

Um problema recorrente é permitir dimensões de abertura generosas “por precaução”. Uma folga adicional é necessária, mas a ampliação descontrolada pode comprometer a alma e incentivar ajustes não aprovados em obra. A folga deve ser projetada, não estimada. Outro problema é considerar apenas o traçado horizontal. Tubulações inclinadas, conexões verticais de ramais e o espaço necessário para remover uma válvula ou filtro podem transformar uma penetração aparentemente viável em um obstáculo à manutenção.

Outra fonte de problemas é tratar as aberturas nas vigas e os suportes das instalações como itens não relacionados. As instalações que passam por uma viga ainda precisam de suporte independente em intervalos adequados. A abertura na viga é uma rota, não necessariamente um ponto de suporte. Fixar cargas pesadas de instalações a uma viga sem verificar a carga adicional pode alterar as premissas estruturais originais.

Os requisitos de proteção contra incêndio e de revestimento também devem ser considerados antecipadamente. Uma penetração através de uma viga protegida pode exigir a continuidade do sistema de proteção ao redor da abertura e de qualquer reforço. As bordas cortadas precisam de tratamento adequado, especialmente em ambientes onde são esperados umidade, exposição química ou condensação.

Quando uma solução perfurada é a escolha certa

Uma viga de aço perfurada é mais útil quando a integração das instalações é conhecida antecipadamente, os percursos das instalações são relativamente estáveis e o projeto estrutural pode acomodar as aberturas sem reforço desproporcional. Ela pode ser particularmente valiosa onde a manutenção da altura livre é importante ou onde instalações repetidas cruzam um layout regular de vigas.

Ela é menos atrativa quando os percursos das instalações ainda estão mudando, as aberturas ficariam próximas a zonas altamente solicitadas ou as penetrações necessárias são tão grandes que a viga se torna difícil de detalhar economicamente. Nesses casos, as alternativas podem incluir alterar a altura estrutural, ajustar a malha estrutural, criar uma zona dedicada para instalações, utilizar estrutura secundária ou redirecionar apenas as instalações mais flexíveis.

O melhor resultado geralmente vem da tomada de decisão antes de o aço ser encomendado, e não depois que a instalação em obra tenha começado. Uma viga de aço perfurada bem coordenada faz mais do que criar uma passagem para tubulações e dutos. Ela transforma um conflito previsto em um detalhe estrutural e de fabricação definido, proporcionando à equipe de instalação um percurso mais claro e reduzindo a pressão por alterações improvisadas posteriormente.
