A medição precisa de uma viga de aço é crítica—não apenas para a precisão da fabricação, mas para a segurança estrutural, controle de custos e eficiência na instalação no local. Seja calculando o peso das vigas para planejamento logístico, verificando dimensões antes do corte ou confirmando o peso da viga I em relação às especificações de projeto, até mesmo pequenos erros podem resultar em atrasos, retrabalho ou riscos de conformidade. Na Hongteng Fengda, nossa equipe de engenharia compartilha as melhores práticas comprovadas—desde a seleção dos pontos de referência corretos até a consideração de tolerâncias de usinagem e condições superficiais—garantindo que seu processo de como medir uma viga de aço produza resultados repetíveis e em conformidade com os padrões ASTM, EN e GB.

Por que a precisão da medição impacta todas as partes interessadas

Para gerentes de projeto, medições imprecisas de vigas podem causar atrasos na montagem—especialmente quando larguras de flange ou espessuras de alma incompatíveis impedem o alinhamento dos parafusos. Equipes de compras enfrentam custos excedentes se os cálculos do peso da viga I subestimarem as cargas de transporte ou os requisitos de capacidade do guindaste. Oficiais de segurança devem verificar a conformidade dimensional para evitar desvios no caminho de carga que comprometam a integridade estrutural. Enquanto isso, fabricantes perdem horas em correções no campo quando os desenhos de oficina não correspondem aos perfis entregues. Na Hongteng Fengda, incorporamos disciplina metrológica em todas as etapas: desde o recebimento da matéria-prima (usando varredura a laser e máquinas de medição por coordenadas) até relatórios de inspeção final rastreáveis a laboratórios credenciados ISO/IEC 17025.

Nossa experiência de exportação para América do Norte, Europa e Oriente Médio revela uma verdade universal: a medição não é apenas sobre números—é sobre uma linguagem comum. É por isso que nossa documentação inclui rotulagem em unidades duplas (mm/polegada), chamadas de tolerância conforme ASTM A6/A6M e EN 10034, e diagramas de seção transversal anotados mostrando zonas de medição exatas—não apenas dimensões nominais.

Passo a passo: Como medir uma viga de aço corretamente

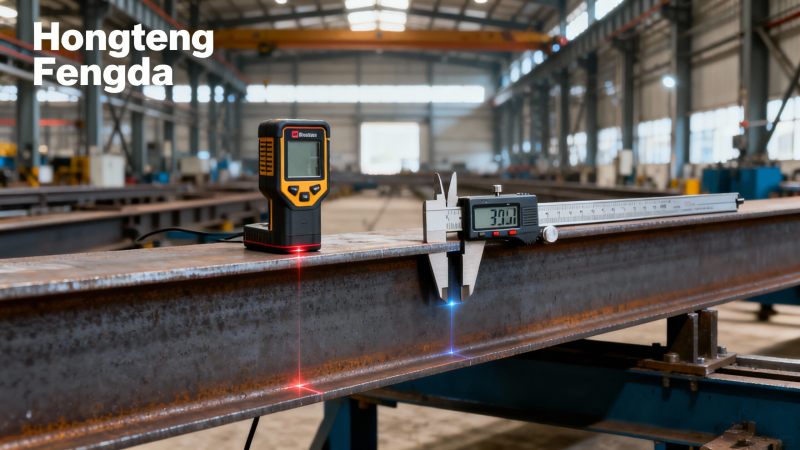

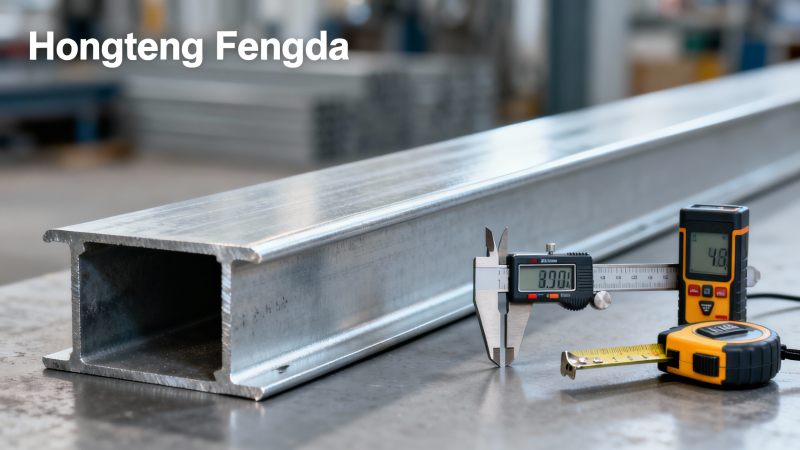

Comece com uma preparação orientada por propósito. Identifique se a medição serve para verificação de fabricação, cálculo de peso ou auditoria de qualidade—e selecione as ferramentas de acordo. Para validação do peso das vigas, paquímetros digitais (precisão de ±0,02 mm) e fitas métricas certificadas (calibradas ISO 9001) são suficientes. Para validação de perfil completo, use perfilômetros ópticos ou braços de CMM portáteis capazes de capturar mapas de desvio 3D em relação aos modelos CAD.

Sempre meça em três locais ao longo do comprimento da viga: próximo a cada extremidade e no meio do vão. Registre separadamente a largura do flange, a espessura do flange, a altura da alma e a espessura da alma. Nunca assuma simetria—mesmo dentro do mesmo lote de produção, gradientes térmicos durante a laminação causam variações sutis. A condição superficial também importa: a camada de óxido, ferrugem ou revestimento de galvanização pode adicionar de 0,1 a 0,3 mm por lado. É por isso que a Hongteng Fengda fornece relatórios dimensionais pré-galvanizados para produtos como nosso Aço Redondo Galvanizado, onde o controle preciso do diâmetro (ISO h8/h9) suporta diretamente a precisão da usinagem subsequente.

Tolerâncias críticas em padrões globais

As faixas de tolerância variam significativamente de acordo com o padrão—e a má interpretação delas causa disputas frequentes. Abaixo está como as principais especificações definem desvios permitidos para dimensões comuns de vigas I:

Observação: Os limites de variação de peso aplicam-se à massa teórica por metro—não ao peso real medido. O peso da viga I no mundo real depende da composição química, variações de densidade devido a elementos de liga e fidelidade da geometria da seção. É por isso que a Hongteng Fengda inclui relatórios de teste de usina certificados (MTRs) com cada remessa, listando o peso real medido junto com os valores teóricos.

Armadilhas comuns e correções testadas em campo

A interpretação incorreta das marcações da usina é o erro número 1 entre inspetores de campo. Muitos assumem que "W12x26" significa exatamente 12 polegadas de profundidade e 26 lbs/ft—mas, na realidade, W12x26 tem uma profundidade de 12,22 polegadas e um peso real de 26,5 lbs/ft. Sempre confira com as tabelas ASTM A6, não com a abreviação do rótulo. Outra armadilha: medir a espessura do flange na ponta em vez do centro—onde a curvatura distorce as leituras. Use um micrômetro de bigorna plana com área de contato ≥10 mm para compensar irregularidades locais.

A expansão induzida pela temperatura também distorce os resultados. Um aumento de 10°C aumenta o comprimento do aço em ~0,012%—negligível para vigas curtas, mas crítico para vigas de 20+ metros. Nossa equipe de engenharia recomenda medir em temperaturas ambientes entre 15–25°C ou aplicar fatores de correção térmica usando α = 12 × 10⁻⁶/°C. Todos os protocolos de inspeção da Hongteng Fengda incluem registro ambiental para garantir a rastreabilidade dos dados.

Por que escolher a Hongteng Fengda para soluções em aço de precisão

Quando seu projeto exige execução sem margem para erros, a Hongteng Fengda oferece mais do que aço—oferecemos confiança. Como fabricante e exportador integrado de estruturas de aço da China, controlamos toda a cadeia: desde a fundição de tarugos até laminadores controlados por CNC, linhas de endireitamento automatizadas e testes ultrassônicos multiponto. Cada viga é enviada com um passaporte de inspeção com código QR vinculado a dados de medição em tempo real, análises térmicas e arquivos de certificação de terceiros.

Atendemos compradores globais que priorizam previsibilidade: prazos consistentes (mesmo durante a alta temporada), preços estáveis respaldados por contratos de matérias-primas protegidos e documentação perfeita para desembaraço aduaneiro nos mercados da UE, EUA, GCC e ASEAN. Seja para orientações padrão sobre como medir uma viga de aço—ou garantias dimensionais de nível OEM para perfis personalizados conformados a frio—alinhamos nossos processos com seus KPIs operacionais. Entre em contato com nossa equipe de suporte de engenharia hoje para solicitar modelos de validação dimensional gratuitos, calculadoras de tolerância ASTM/EN ou um relatório de inspeção de amostra para seu próximo pedido.
