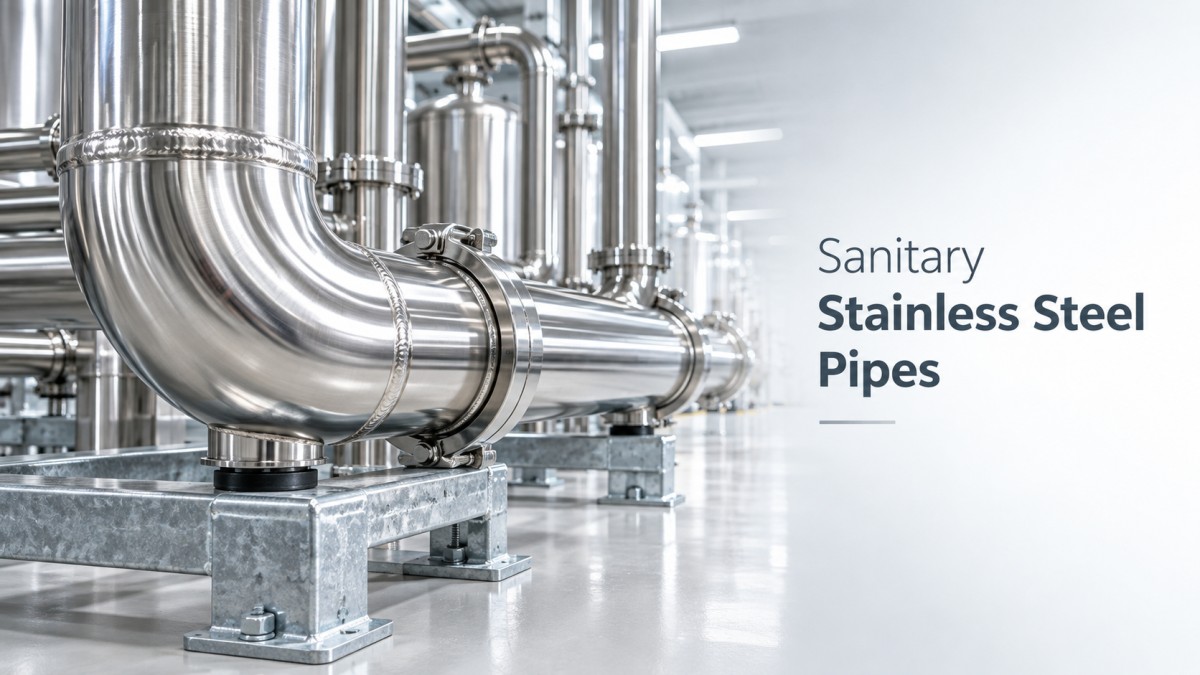

Ao projetar instalações modernas de processamento de alimentos e bebidas, os gerentes de projeto devem priorizar a higiene, a durabilidade e o rigoroso cumprimento das regulamentações. A integração de um tubo de aço inoxidável de alta qualidade é essencial para garantir o transporte seguro de fluidos e resistir à corrosão em ambientes exigentes. Como fabricante confiável de aço estrutural, a Hongteng Fengda fornece soluções de aço confiáveis e em conformidade com as normas para ajudar você a otimizar a eficiência das instalações, reduzir os custos de manutenção e garantir o sucesso operacional a longo prazo de seus projetos críticos.

Como lidar com as exigências de higiene e os riscos de corrosão

A realidade no chão de fábrica de uma unidade de processamento de alimentos não dá margem para erros. Não se trata apenas de transportar líquidos do ponto A ao ponto B; é preciso lidar com uma batalha contínua contra o crescimento microbiano, a degradação química e o desgaste físico. Os gerentes de projeto costumam se concentrar muito no fluido interno, mas o ambiente externo é igualmente destrutivo. Lavagens com água sob alta pressão, limpeza a vapor e umidade ambiente criam condições severas que podem comprometer rapidamente materiais de qualidade inferior.

Regulamentos como os da FDA, 3-A e EHEDG não apenas recomendam boas práticas; eles as exigem. Uma falha no sistema de tubulação pode levar à contaminação do produto, a recalls de grandes proporções e à paralisação das instalações. Portanto, selecionar o material certo para a tubulação não é apenas uma decisão de compra; é uma estratégia fundamental de gestão de riscos. O objetivo é especificar materiais capazes de resistir a produtos químicos agressivos de limpeza no local (CIP), como soda cáustica e ácido nítrico, mantendo ao mesmo tempo uma superfície lisa e não porosa que impeça o alojamento de bactérias.

Seleção de materiais: além do rótulo genérico de “aço inoxidável”

Um erro comum que observamos no planejamento inicial de projetos é especificar indiscriminadamente o grau mais alto disponível, independentemente da aplicação real. Embora um tubo de aço inoxidável premium fabricado em aço inoxidável 316L ofereça resistência superior a cloretos e à corrosão por pites, seu custo é significativamente mais alto. Um gerente de projeto experiente dividirá as instalações em diferentes zonas para otimizar o orçamento sem comprometer a segurança.

Para tubulações em contato direto com o produto, especialmente aquelas que transportam laticínios ácidos ou sucos, ou que estão sujeitas a ciclos CIP com cloretos em alta temperatura, o 316L é indispensável. No entanto, para linhas de serviços gerais, como as de água gelada, ar comprimido ou retorno de condensado, o aço inoxidável 304 costuma ser mais do que suficiente. Essa abordagem direcionada pode reduzir em 20% a 30% os custos com materiais de tubulação em instalações de grande porte.

Outro fator crítico muitas vezes ignorado na especificação inicial é o acabamento superficial. A rugosidade da superfície interna (valor Ra) afeta diretamente a facilidade de limpeza. Para aplicações de alimentos e bebidas, geralmente é necessário um valor Ra de 0,8 μm ou inferior, enquanto algumas aplicações farmacêuticas ou de laticínios mais sensíveis exigem 0,4 μm. Especificar corretamente o valor Ra desde o início evita retrabalhos dispendiosos ou a rejeição durante a etapa final de validação.

A variável oculta: estruturas de suporte e revestimentos

Embora as tubulações em contato com o fluido exijam graus superiores de aço inoxidável, a infraestrutura externa que sustenta as instalações é outra questão. Suportes de tubulação, bandejas de cabos, invólucros de proteção e revestimentos arquitetônicos não precisam ser feitos de aço inoxidável caro. Utilizar aço inoxidável em estruturas de suporte representa um enorme desperdício de capital.

Para essas aplicações estruturais sem contato com o produto, materiais como aChapa de aço galvanizado oferecem excelente resistência à corrosão atmosférica e robustez estrutural. Com espessuras de 0.12mm a 6.00mm e larguras de até 1500mm, graus padrão como SGCC ou DX51D são amplamente utilizados na fabricação. O revestimento de zinco forma uma camada de sacrifício que protege o aço-base, tornando-o altamente adequado aos ambientes úmidos, próximos às áreas de lavagem, de uma unidade de processamento, onde a falha estrutural não é aceitável, mas não há contato direto com alimentos.

A integração desses componentes galvanizados às tubulações de processo em aço inoxidável exige atenção aos detalhes. É necessário evitar a corrosão galvânica nos pontos de contato entre os dois metais diferentes. O uso de materiais isolantes dielétricos adequados, como almofadas de neoprene ou fixadores especiais, garante que as estruturas de suporte em aço não se degradem prematuramente nem comprometam o sistema de tubulação de aço inoxidável.

Soldagem, inclinações e o problema dos “trechos mortos”

Ter o material certo é apenas metade do desafio; a forma como ele é instalado determina o nível real de higiene do sistema. A soldagem manual em linhas de produto em instalações de alimentos e bebidas é, em grande parte, coisa do passado. A soldagem orbital é o padrão do setor, pois proporciona soldas consistentes, repetíveis e de alta qualidade, com o mínimo de erro humano. Ela garante um cordão de solda interno liso, que não interfere no fluxo nem cria microfissuras onde as bactérias possam se alojar.

Todas as soldas em uma linha sanitária devem ser inspecionadas com um boroscópio. Os gerentes de projeto devem exigir que uma determinada porcentagem das soldas — muitas vezes 100% nas linhas de produto críticas — seja documentada com gravações internas em vídeo. Isso cria um arquivo de garantia da qualidade rastreável, de grande valor durante auditorias regulatórias.

O projeto do layout é igualmente importante. A regra de ouro da tubulação sanitária é permitir a autodrenagem. Os tubos devem ser instalados com uma inclinação contínua, normalmente de no mínimo 1:100 (1%), em direção a um ponto de drenagem. Além disso, o setor está avançando rapidamente para eliminar os “trechos mortos”. Historicamente, a regra 3D (o comprimento de um ramal não deve exceder três vezes o diâmetro do tubo) era considerada aceitável. Hoje, muitos projetistas de instalações com visão de futuro e auditores rigorosos preferem a regra 2D ou, idealmente, nenhum trecho morto. Qualquer bolsa de fluido estagnado pode se tornar um foco de formação de biofilme.

Aquisição estratégica para projetos de instalações globais

A execução de um projeto de grande porte para alimentos e bebidas requer uma cadeia de suprimentos tão confiável quanto os próprios materiais. Atrasos na entrega do aço podem interromper a construção e causar sucessivos atrasos no cronograma. É nesse contexto que a parceria com um fabricante e exportador abrangente de aço estrutural se torna uma vantagem estratégica.

A Hongteng Fengda, sediada na China, é especializada no fornecimento de uma ampla variedade de produtos de aço, incluindo cantoneiras de aço, perfis U de aço, vigas de aço, perfis de aço conformados a frio e componentes estruturais personalizados. Para gerentes de projetos globais que compram na Ásia, a possibilidade de consolidar pedidos representa um enorme benefício logístico. Em vez de lidar com vários fornecedores de suportes para tubulações de processo, estruturas e materiais para revestimentos, trabalhar com um único parceiro confiável simplifica a comunicação, o controle de qualidade e o transporte.

A consistência da qualidade é fundamental. A Hongteng Fengda adota protocolos rigorosos de controle de qualidade, garantindo que todos os produtos estejam em conformidade com as principais normas internacionais, como ASTM, EN, JIS e GB. Essa capacidade de atender a diferentes normas é crucial em projetos internacionais, nos quais as equipes locais de engenharia podem especificar normas EN, enquanto a equipe de compras está mais familiarizada com as normas equivalentes ASTM ou GB. A capacidade de fornecer produtos de acordo com especificações padrão e soluções OEM permite fabricar suportes estruturais personalizados ou perfis de suporte exclusivos com precisão, conforme os desenhos dos engenheiros.

Atendendo clientes na América do Norte, Europa, Oriente Médio e Sudeste Asiático, o foco está na estabilidade da capacidade de produção e em prazos de entrega confiáveis. Ao ajudar os parceiros a reduzir os riscos de aquisição e controlar os custos, a cadeia de suprimentos torna-se uma variável previsível em um ambiente de projeto que, de outra forma, seria complexo.

Considerações finais para a entrega do projeto

À medida que o projeto passa da fase de construção para o comissionamento, o pacote de documentação torna-se tão importante quanto a instalação física. Certifique-se de que todos os certificados de ensaio de materiais (MTCs), registros de soldagem, vídeos de inspeção com boroscópio e relatórios de rugosidade superficial sejam compilados e entregues à equipe de gestão das instalações. Essa documentação não serve apenas para comprovar a conformidade regulatória; ela estabelece a base do programa contínuo de manutenção preventiva das instalações.

A construção de uma unidade de processamento de alimentos e bebidas envolve a integração complexa de um projeto de processo higiênico com uma engenharia estrutural robusta. Ao selecionar os materiais de forma criteriosa, exigir o cumprimento de normas rigorosas de instalação e aproveitar uma cadeia de suprimentos global confiável para componentes de aço especializados e estruturais, os gerentes de projeto podem entregar instalações seguras, eficientes e feitas para durar. As decisões tomadas durante as fases de projeto e aquisição repercutirão ao longo da vida operacional da unidade, tornando o planejamento cuidadoso a ferramenta mais valiosa à disposição da equipe de engenharia.
